OPEL ASTRA K 2016.5 Manuale di uso e manutenzione (in Italian)

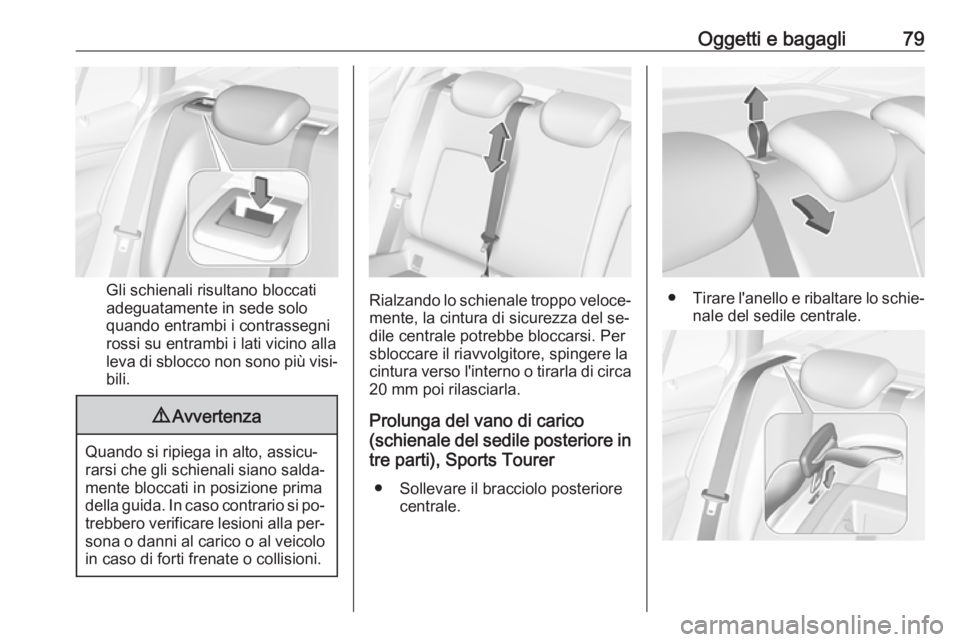

Oggetti e bagagli79
Gli schienali risultano bloccati
adeguatamente in sede solo
quando entrambi i contrassegni
rossi su entrambi i lati vicino alla
leva di sblocco non sono più visi‐ bili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si po‐ trebbero verificare lesioni alla per‐
sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.
Rialzando lo schienale troppo veloce‐ mente, la cintura di sicurezza del se‐
dile centrale potrebbe bloccarsi. Per
sbloccare il riavvolgitore, spingere la cintura verso l'interno o tirarla di circa
20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in tre parti), Sports Tourer
● Sollevare il bracciolo posteriore centrale.●Tirare l'anello e ribaltare lo schie‐
nale del sedile centrale.

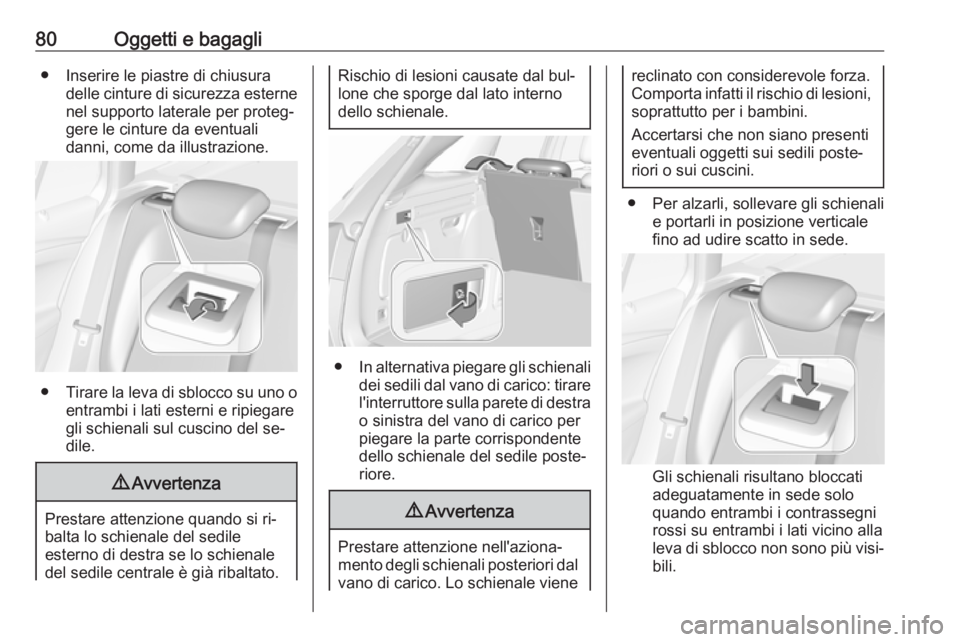

80Oggetti e bagagli● Inserire le piastre di chiusuradelle cinture di sicurezza esternenel supporto laterale per proteg‐
gere le cinture da eventuali
danni, come da illustrazione.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del se‐
dile.
9 Avvertenza
Prestare attenzione quando si ri‐
balta lo schienale del sedile
esterno di destra se lo schienale
del sedile centrale è già ribaltato.
Rischio di lesioni causate dal bul‐
lone che sporge dal lato interno
dello schienale.
● In alternativa piegare gli schienali
dei sedili dal vano di carico: tirare
l'interruttore sulla parete di destra o sinistra del vano di carico per
piegare la parte corrispondente
dello schienale del sedile poste‐
riore.
9 Avvertenza
Prestare attenzione nell'aziona‐
mento degli schienali posteriori dal
vano di carico. Lo schienale viene
reclinato con considerevole forza.
Comporta infatti il rischio di lesioni, soprattutto per i bambini.
Accertarsi che non siano presenti
eventuali oggetti sui sedili poste‐
riori o sui cuscini.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
Gli schienali risultano bloccati
adeguatamente in sede solo
quando entrambi i contrassegni
rossi su entrambi i lati vicino alla
leva di sblocco non sono più visi‐ bili.

Oggetti e bagagli819Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si po‐ trebbero verificare lesioni alla per‐ sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.
Rialzando lo schienale troppo veloce‐ mente, la cintura di sicurezza del se‐
dile centrale potrebbe bloccarsi. Per
sbloccare il riavvolgitore, spingere la cintura verso l'interno o tirarla di circa
20 mm poi rilasciarla.
Copertura del vano di carico
Non collocare oggetti sulla copertura.
Due volumi a 5 porte
Rimozione
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare il lato posteriore della co‐
pertura e sollevare il lato anteriore.
Rimuovere la copertura.
Come allacciare la cintura di
sicurezza
Inserire la copertura nelle guide late‐
rali e abbassarla. Agganciare le cin‐
ghie di fissaggio al portellone.
Sports Tourer
Chiusura della tendina parasole
avvolgibile
Tirare la tendina parasole avvolgibile
utilizzando la maniglia verso il retro e in alto fino a quando si innesta nei
fermi rivolti lateralmente.

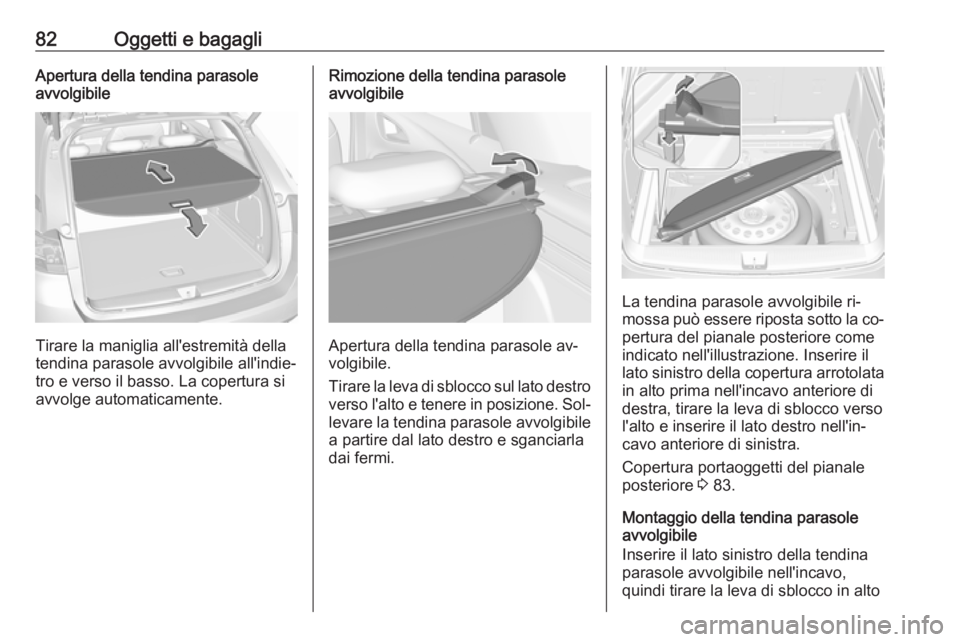

82Oggetti e bagagliApertura della tendina parasole
avvolgibile
Tirare la maniglia all'estremità della
tendina parasole avvolgibile all'indie‐
tro e verso il basso. La copertura si
avvolge automaticamente.
Rimozione della tendina parasole
avvolgibile
Apertura della tendina parasole av‐
volgibile.
Tirare la leva di sblocco sul lato destro verso l'alto e tenere in posizione. Sol‐levare la tendina parasole avvolgibile
a partire dal lato destro e sganciarla
dai fermi.
La tendina parasole avvolgibile ri‐
mossa può essere riposta sotto la co‐ pertura del pianale posteriore come
indicato nell'illustrazione. Inserire il
lato sinistro della copertura arrotolata
in alto prima nell'incavo anteriore di
destra, tirare la leva di sblocco verso
l'alto e inserire il lato destro nell'in‐
cavo anteriore di sinistra.
Copertura portaoggetti del pianale
posteriore 3 83.
Montaggio della tendina parasole avvolgibile
Inserire il lato sinistro della tendina
parasole avvolgibile nell'incavo,
quindi tirare la leva di sblocco in alto

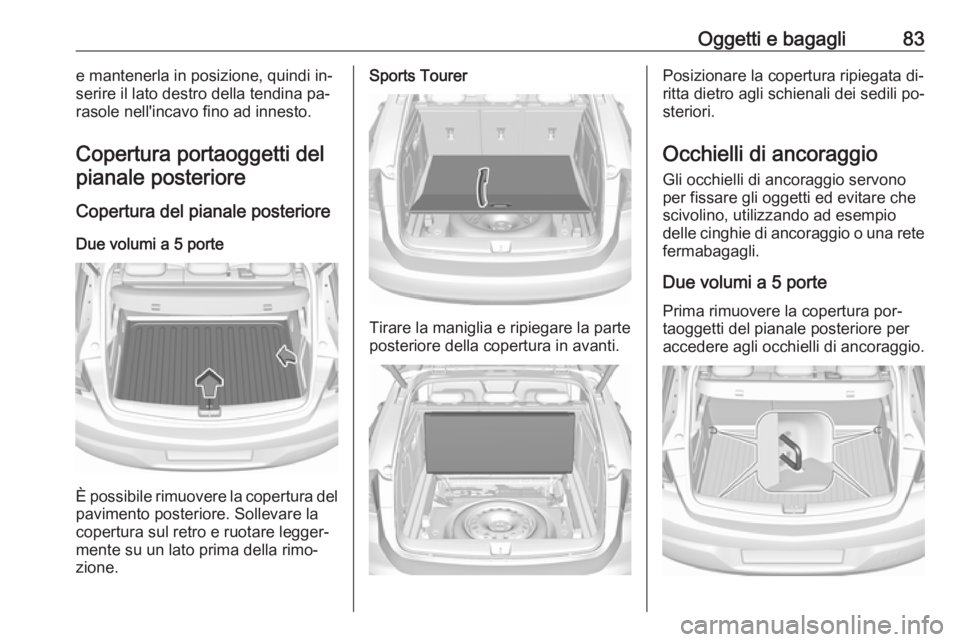

Oggetti e bagagli83e mantenerla in posizione, quindi in‐
serire il lato destro della tendina pa‐
rasole nell'incavo fino ad innesto.
Copertura portaoggetti del pianale posteriore
Copertura del pianale posteriore
Due volumi a 5 porte
È possibile rimuovere la copertura del pavimento posteriore. Sollevare la
copertura sul retro e ruotare legger‐
mente su un lato prima della rimo‐ zione.
Sports Tourer
Tirare la maniglia e ripiegare la parte
posteriore della copertura in avanti.
Posizionare la copertura ripiegata di‐
ritta dietro agli schienali dei sedili po‐
steriori.
Occhielli di ancoraggio Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Due volumi a 5 porte
Prima rimuovere la copertura por‐
taoggetti del pianale posteriore per
accedere agli occhielli di ancoraggio.

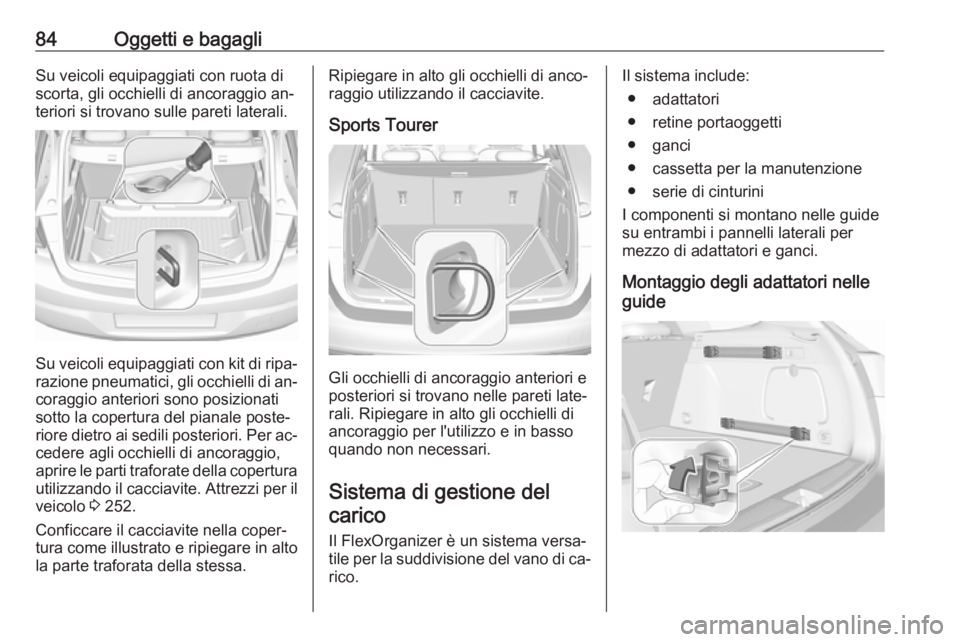

84Oggetti e bagagliSu veicoli equipaggiati con ruota di
scorta, gli occhielli di ancoraggio an‐
teriori si trovano sulle pareti laterali.
Su veicoli equipaggiati con kit di ripa‐ razione pneumatici, gli occhielli di an‐
coraggio anteriori sono posizionati
sotto la copertura del pianale poste‐
riore dietro ai sedili posteriori. Per ac‐
cedere agli occhielli di ancoraggio,
aprire le parti traforate della copertura
utilizzando il cacciavite. Attrezzi per il veicolo 3 252.
Conficcare il cacciavite nella coper‐
tura come illustrato e ripiegare in alto
la parte traforata della stessa.
Ripiegare in alto gli occhielli di anco‐
raggio utilizzando il cacciavite.
Sports Tourer
Gli occhielli di ancoraggio anteriori e
posteriori si trovano nelle pareti late‐
rali. Ripiegare in alto gli occhielli di
ancoraggio per l'utilizzo e in basso
quando non necessari.
Sistema di gestione del carico
Il FlexOrganizer è un sistema versa‐ tile per la suddivisione del vano di ca‐ rico.
Il sistema include:
● adattatori
● retine portaoggetti
● ganci
● cassetta per la manutenzione
● serie di cinturini
I componenti si montano nelle guide
su entrambi i pannelli laterali per
mezzo di adattatori e ganci.
Montaggio degli adattatori nelle
guide

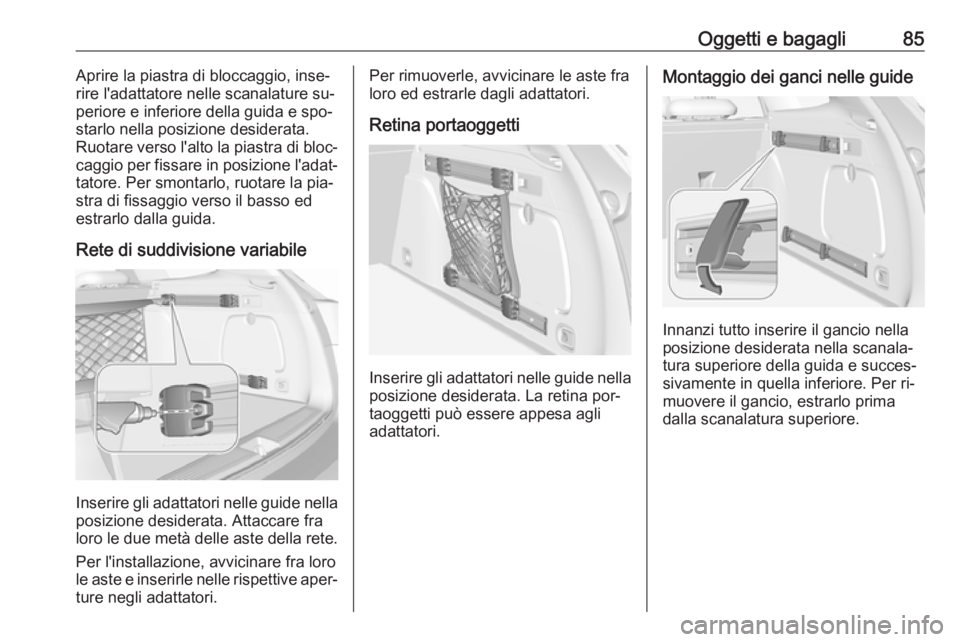

Oggetti e bagagli85Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature su‐
periore e inferiore della guida e spo‐ starlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la pia‐
stra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.
Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina por‐
taoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per ri‐
muovere il gancio, estrarlo prima
dalla scanalatura superiore.

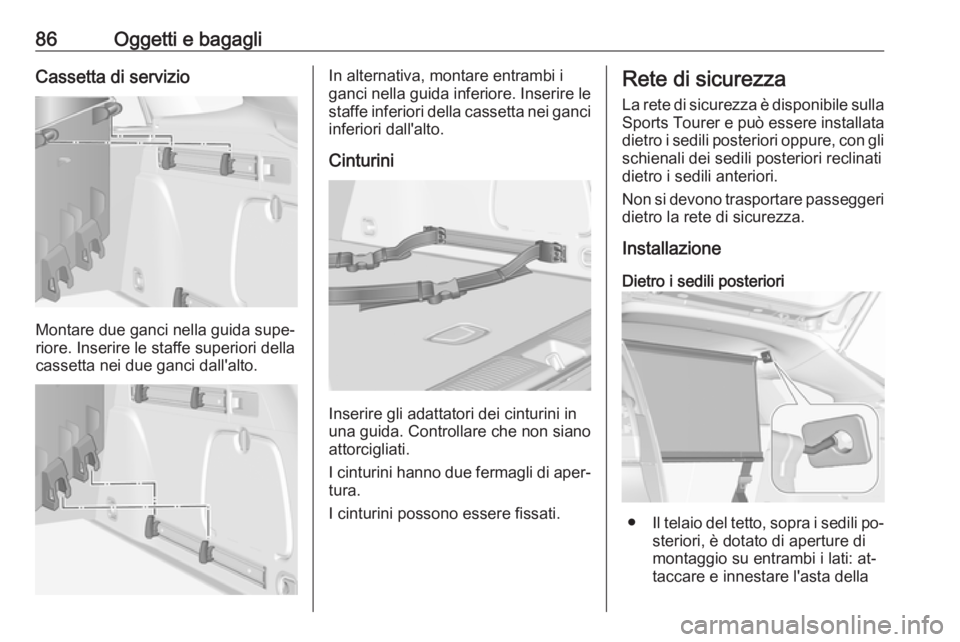

86Oggetti e bagagliCassetta di servizio
Montare due ganci nella guida supe‐
riore. Inserire le staffe superiori della
cassetta nei due ganci dall'alto.
In alternativa, montare entrambi i
ganci nella guida inferiore. Inserire le
staffe inferiori della cassetta nei ganci inferiori dall'alto.
Cinturini
Inserire gli adattatori dei cinturini in
una guida. Controllare che non siano attorcigliati.
I cinturini hanno due fermagli di aper‐
tura.
I cinturini possono essere fissati.
Rete di sicurezza
La rete di sicurezza è disponibile sulla Sports Tourer e può essere installata dietro i sedili posteriori oppure, con gli
schienali dei sedili posteriori reclinati
dietro i sedili anteriori.
Non si devono trasportare passeggeri dietro la rete di sicurezza.
Installazione
Dietro i sedili posteriori
● Il telaio del tetto, sopra i sedili po‐
steriori, è dotato di aperture di
montaggio su entrambi i lati: at‐
taccare e innestare l'asta della

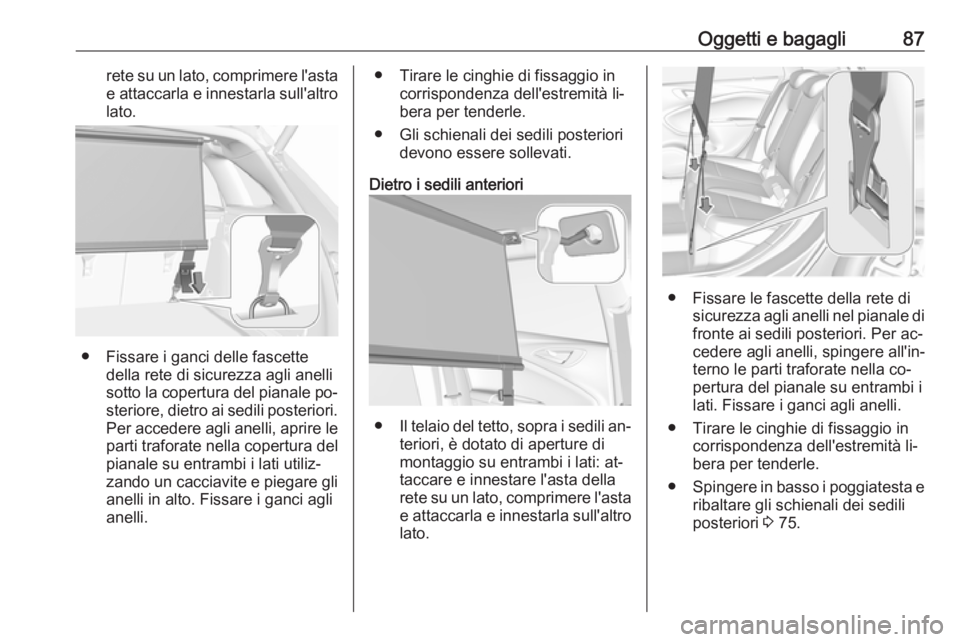

Oggetti e bagagli87rete su un lato, comprimere l'astae attaccarla e innestarla sull'altro lato.
● Fissare i ganci delle fascette della rete di sicurezza agli anelli
sotto la copertura del pianale po‐ steriore, dietro ai sedili posteriori.
Per accedere agli anelli, aprire le parti traforate nella copertura del
pianale su entrambi i lati utiliz‐
zando un cacciavite e piegare gli
anelli in alto. Fissare i ganci agli
anelli.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità li‐
bera per tenderle.
● Gli schienali dei sedili posteriori devono essere sollevati.
Dietro i sedili anteriori
● Il telaio del tetto, sopra i sedili an‐
teriori, è dotato di aperture di
montaggio su entrambi i lati: at‐
taccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.
● Fissare le fascette della rete di sicurezza agli anelli nel pianale di
fronte ai sedili posteriori. Per ac‐
cedere agli anelli, spingere all'in‐ terno le parti traforate nella co‐pertura del pianale su entrambi i
lati. Fissare i ganci agli anelli.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità li‐
bera per tenderle.
● Spingere in basso i poggiatesta e
ribaltare gli schienali dei sedili
posteriori 3 75.

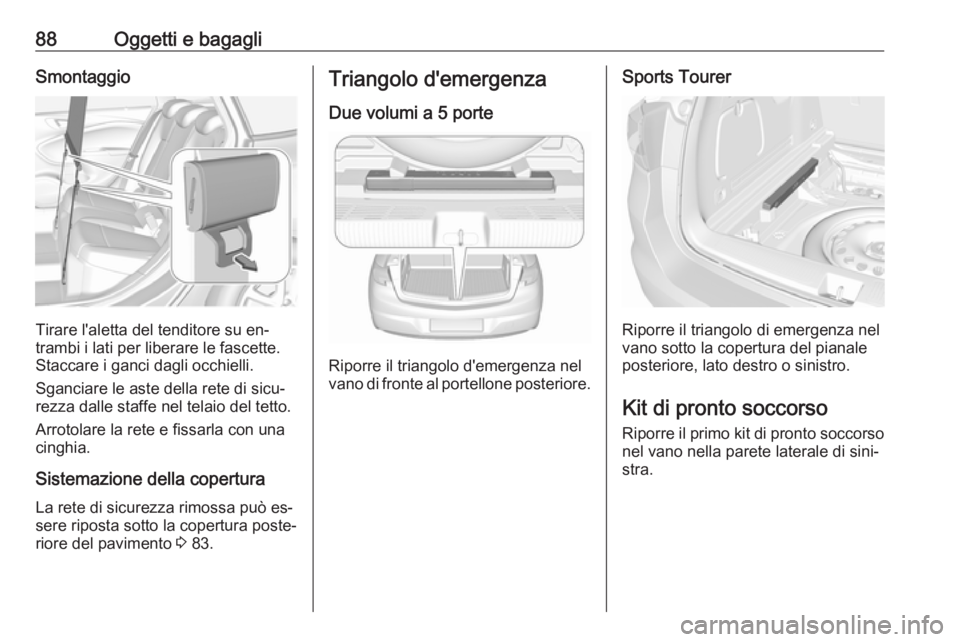

88Oggetti e bagagliSmontaggio
Tirare l'aletta del tenditore su en‐
trambi i lati per liberare le fascette.
Staccare i ganci dagli occhielli.
Sganciare le aste della rete di sicu‐
rezza dalle staffe nel telaio del tetto.
Arrotolare la rete e fissarla con una
cinghia.
Sistemazione della copertura
La rete di sicurezza rimossa può es‐
sere riposta sotto la copertura poste‐
riore del pavimento 3 83.
Triangolo d'emergenza
Due volumi a 5 porte
Riporre il triangolo d'emergenza nel
vano di fronte al portellone posteriore.
Sports Tourer
Riporre il triangolo di emergenza nel
vano sotto la copertura del pianale
posteriore, lato destro o sinistro.
Kit di pronto soccorso
Riporre il primo kit di pronto soccorso nel vano nella parete laterale di sini‐
stra.
