OPEL ASTRA K 2016 Manuale di uso e manutenzione (in Italian)

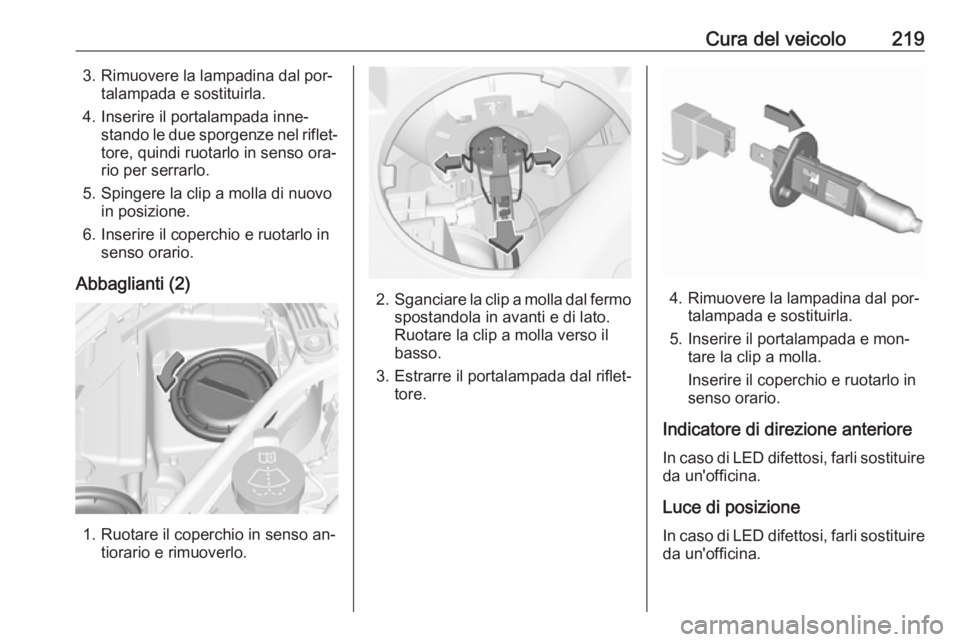

Cura del veicolo2193. Rimuovere la lampadina dal por‐talampada e sostituirla.
4. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
5. Spingere la clip a molla di nuovo in posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti (2)
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.
2.Sganciare la clip a molla dal fermo
spostandola in avanti e di lato.
Ruotare la clip a molla verso il
basso.
3. Estrarre il portalampada dal riflet‐ tore.4. Rimuovere la lampadina dal por‐talampada e sostituirla.
5. Inserire il portalampada e mon‐ tare la clip a molla.
Inserire il coperchio e ruotarlo in
senso orario.
Indicatore di direzione anteriore
In caso di LED difettosi, farli sostituire da un'officina.
Luce di posizione In caso di LED difettosi, farli sostituireda un'officina.

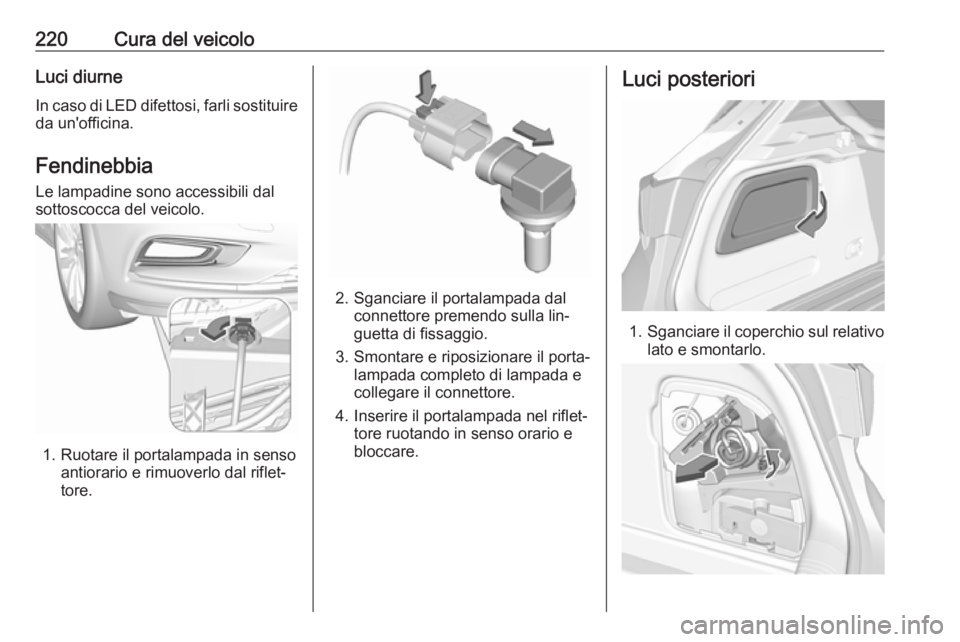

220Cura del veicoloLuci diurneIn caso di LED difettosi, farli sostituireda un'officina.
Fendinebbia Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Luci posteriori
1. Sganciare il coperchio sul relativo
lato e smontarlo.

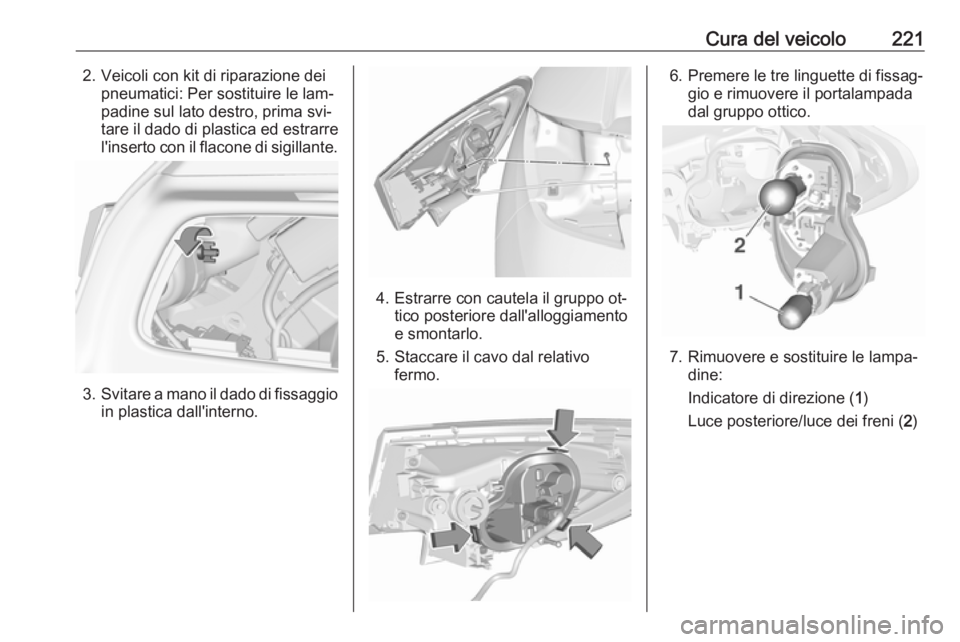

Cura del veicolo2212. Veicoli con kit di riparazione deipneumatici: Per sostituire le lam‐
padine sul lato destro, prima svi‐
tare il dado di plastica ed estrarre
l'inserto con il flacone di sigillante.
3. Svitare a mano il dado di fissaggio
in plastica dall'interno.
4. Estrarre con cautela il gruppo ot‐ tico posteriore dall'alloggiamento
e smontarlo.
5. Staccare il cavo dal relativo fermo.
6. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
7. Rimuovere e sostituire le lampa‐ dine:
Indicatore di direzione ( 1)
Luce posteriore/luce dei freni ( 2)

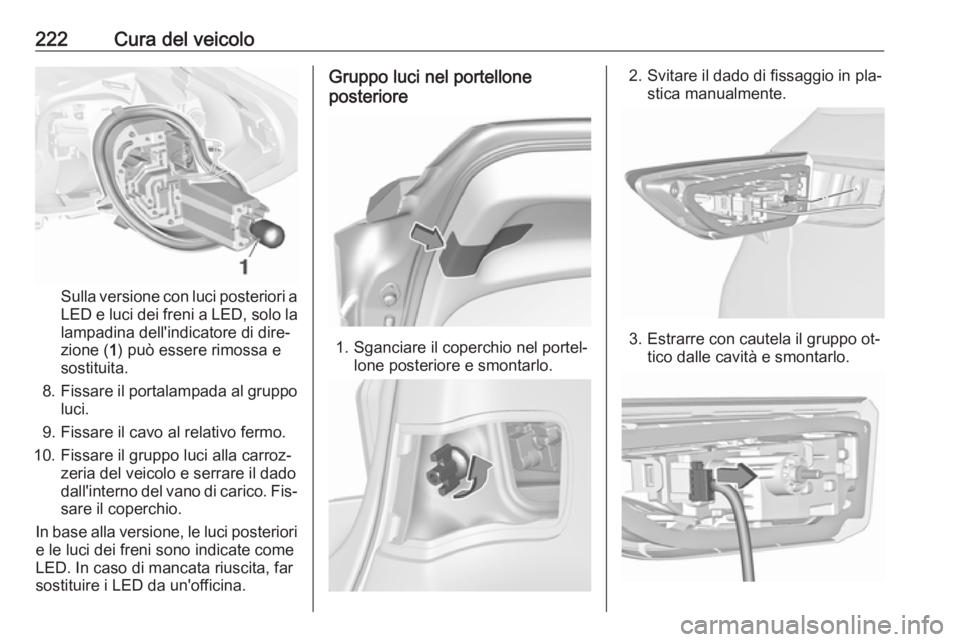

222Cura del veicolo
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico. Fis‐
sare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone
posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio in pla‐stica manualmente.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.

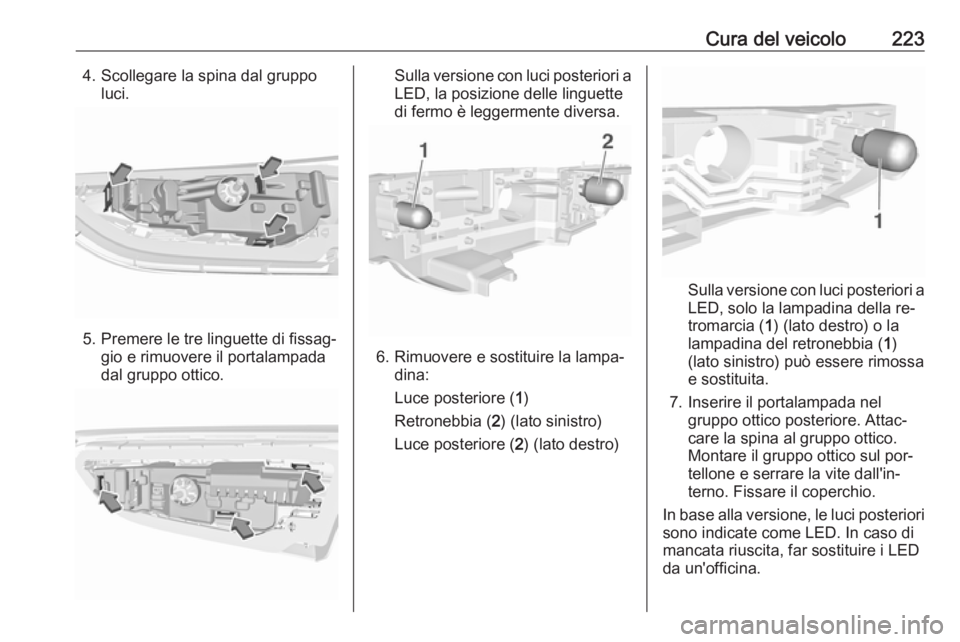

Cura del veicolo2234. Scollegare la spina dal gruppoluci.
5. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
Sulla versione con luci posteriori a
LED, la posizione delle linguette di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)
Sulla versione con luci posteriori a
LED, solo la lampadina della re‐
tromarcia ( 1) (lato destro) o la
lampadina del retronebbia ( 1)
(lato sinistro) può essere rimossa
e sostituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul por‐
tellone e serrare la vite dall'in‐
terno. Fissare il coperchio.
In base alla versione, le luci posteriori sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.

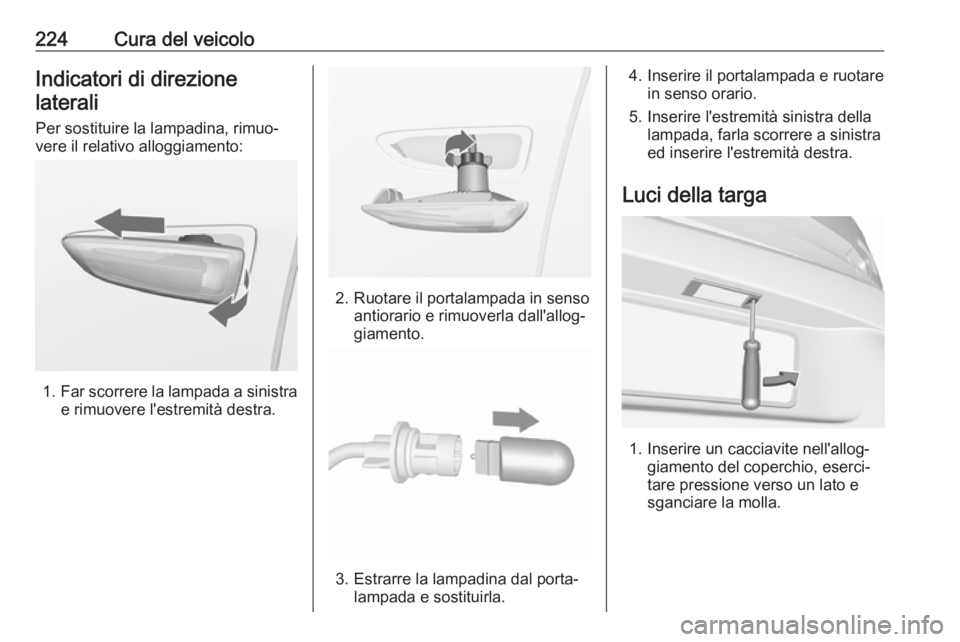

224Cura del veicoloIndicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

Cura del veicolo225
2. Rimuovere la lampada verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne
Luce di cortesia e luci di lettura Le lampadine devono essere sosti‐tuite presso un'officina.
Luce del vano di carico
Le lampadine devono essere sosti‐
tuite presso un'officina.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐ tuite presso un'officina.

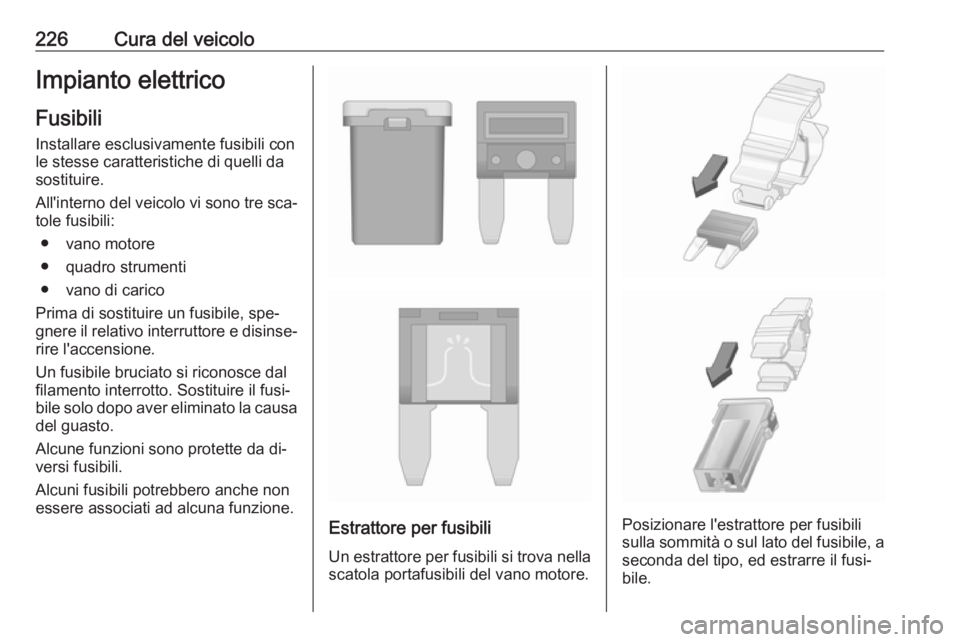

226Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile, spe‐ gnere il relativo interruttore e disinse‐ rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

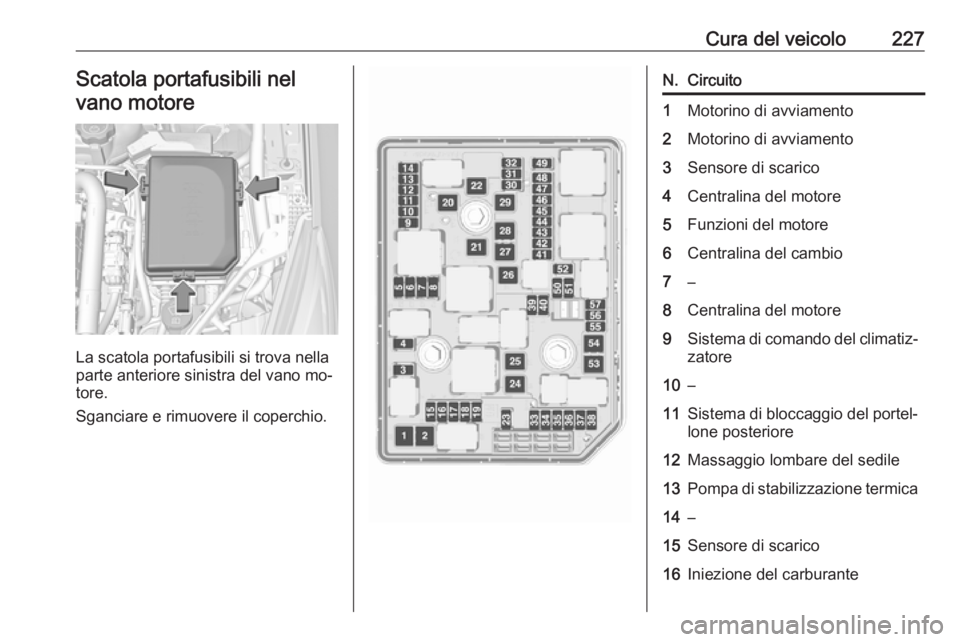

Cura del veicolo227Scatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Sganciare e rimuovere il coperchio.
N.Circuito1Motorino di avviamento2Motorino di avviamento3Sensore di scarico4Centralina del motore5Funzioni del motore6Centralina del cambio7–8Centralina del motore9Sistema di comando del climatiz‐ zatore10–11Sistema di bloccaggio del portel‐
lone posteriore12Massaggio lombare del sedile13Pompa di stabilizzazione termica14–15Sensore di scarico16Iniezione del carburante

228Cura del veicoloN.Circuito17Iniezione del carburante18–19–20–21–22ABS23Sistema di lavaggio per para‐
brezza e finestrino posteriore24–25Riscaldamento del carburante
diesel26Centralina del cambio27Modulo portellone posteriore
elettrico28–29Lunotto termico30–31–N.Circuito32Trasformatore CC/Display LED/
Riscaldatore elettrico/Controllo
climatizzatore/Dispositivo di
controllo candele/Pompa carbu‐
rante33–34Avvisatore acustico35Presa elettrica vano di carico36Abbagliante destro (alogeno)/
Anabbagliante destro (LED)37Abbagliante sinistro (alogeno)38Faro LED/Regolazione della
profondità delle luci39Fendinebbia40OnStar41Sensore acqua nel carburante/
Pompa dell'acqua42Regolazione manuale della
profondità delle luci43Pompa carburanteN.Circuito44Videocamera posteriore/Spec‐
chietto retrovisore interno/
Modulo rimorchio/Connettore
elettrico45Faro LED sinistro/Regolazione
della profondità delle luci di sini‐
stra46Quadro strumenti47Bloccasterzo48Tergilunotto49Specchietto termico50Faro LED destro/Regolazione
della profondità delle luci di
destra51Anabbagliante sinistro (LED)52Centralina del motore/Centralina
del cambio53–54Tergicristalli55–
