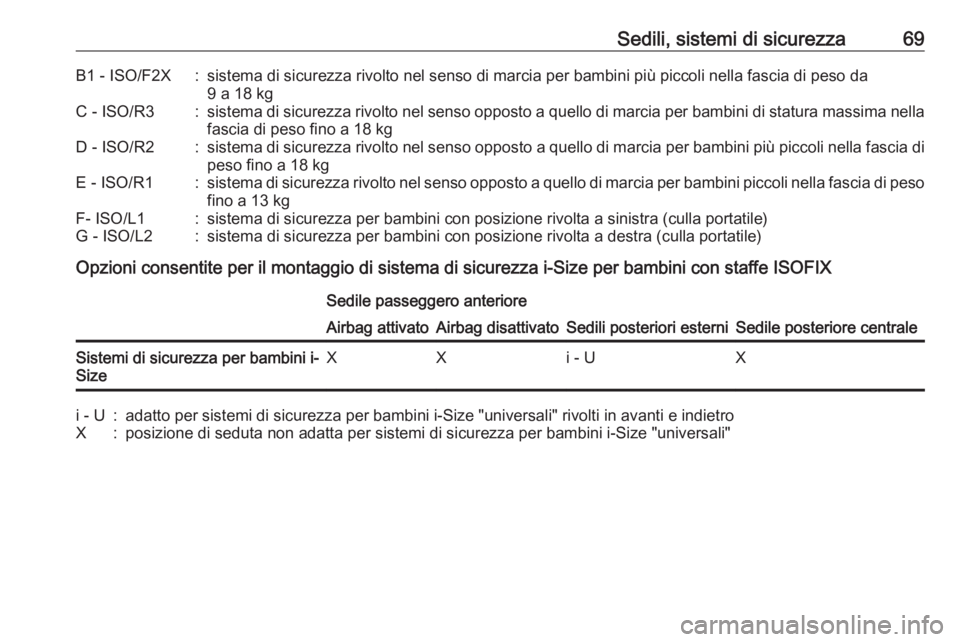

Sedili, sistemi di sicurezza69B1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso
fino a 13 kgF- ISO/L1:sistema di sicurezza per bambini con posizione rivolta a sinistra (culla portatile)G - ISO/L2:sistema di sicurezza per bambini con posizione rivolta a destra (culla portatile)
Opzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIX
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
Airbag attivatoAirbag disattivatoSistemi di sicurezza per bambini i-
SizeXXi - UXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"

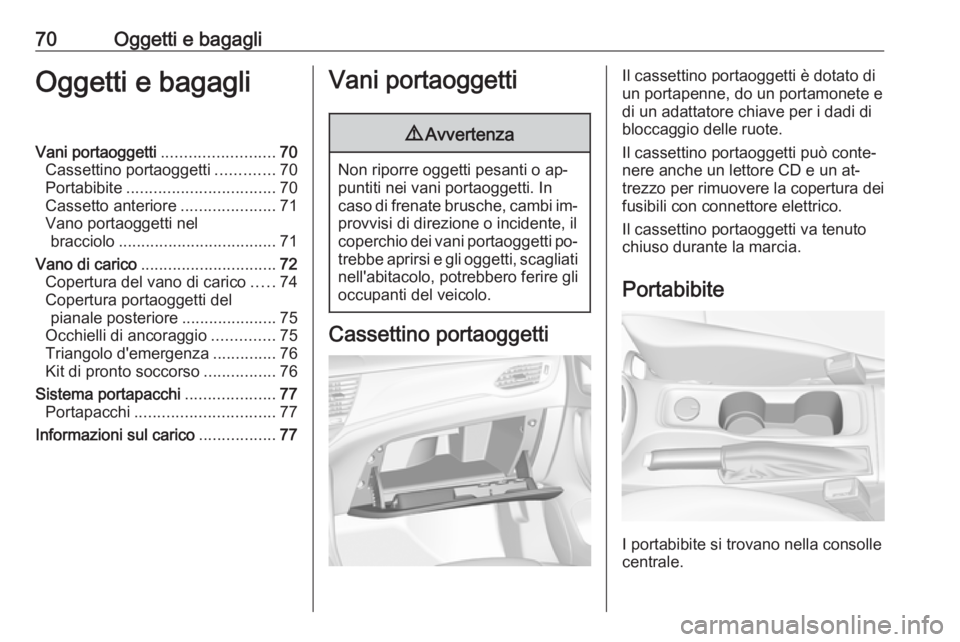

70Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................70
Cassettino portaoggetti .............70
Portabibite ................................. 70
Cassetto anteriore .....................71
Vano portaoggetti nel bracciolo ................................... 71
Vano di carico .............................. 72
Copertura del vano di carico .....74
Copertura portaoggetti del pianale posteriore .....................75
Occhielli di ancoraggio ..............75
Triangolo d'emergenza ..............76
Kit di pronto soccorso ................76
Sistema portapacchi ....................77
Portapacchi ............................... 77
Informazioni sul carico .................77Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o ap‐
puntiti nei vani portaoggetti. In
caso di frenate brusche, cambi im‐
provvisi di direzione o incidente, il coperchio dei vani portaoggetti po‐ trebbe aprirsi e gli oggetti, scagliatinell'abitacolo, potrebbero ferire gli
occupanti del veicolo.
Cassettino portaoggetti
Il cassettino portaoggetti è dotato di
un portapenne, do un portamonete e
di un adattatore chiave per i dadi di bloccaggio delle ruote.
Il cassettino portaoggetti può conte‐
nere anche un lettore CD e un at‐
trezzo per rimuovere la copertura dei
fusibili con connettore elettrico.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
centrale.

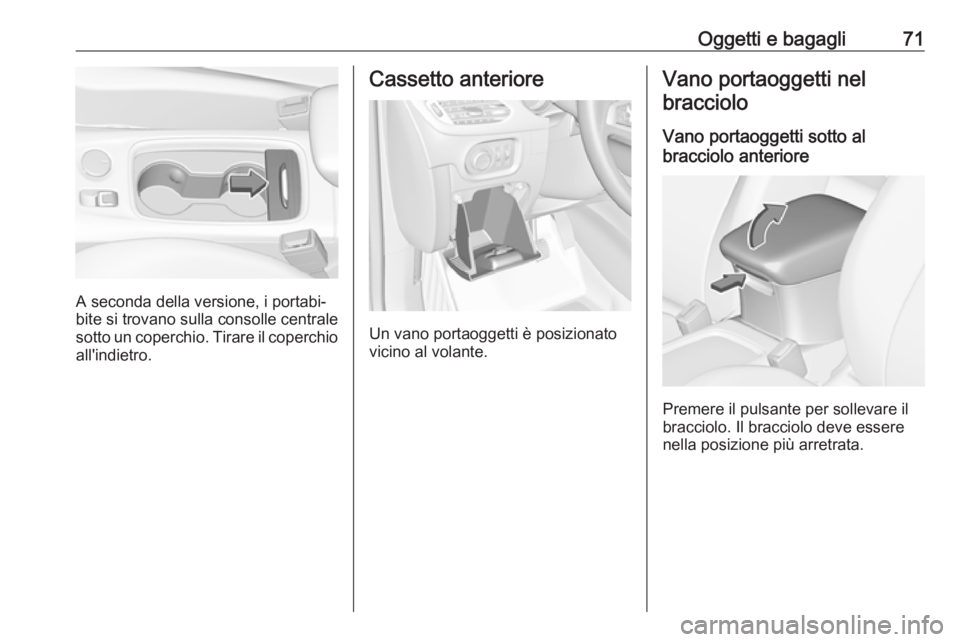

Oggetti e bagagli71
A seconda della versione, i portabi‐
bite si trovano sulla consolle centrale
sotto un coperchio. Tirare il coperchio all'indietro.
Cassetto anteriore
Un vano portaoggetti è posizionato
vicino al volante.
Vano portaoggetti nel
bracciolo
Vano portaoggetti sotto al
bracciolo anteriore
Premere il pulsante per sollevare il
bracciolo. Il bracciolo deve essere
nella posizione più arretrata.

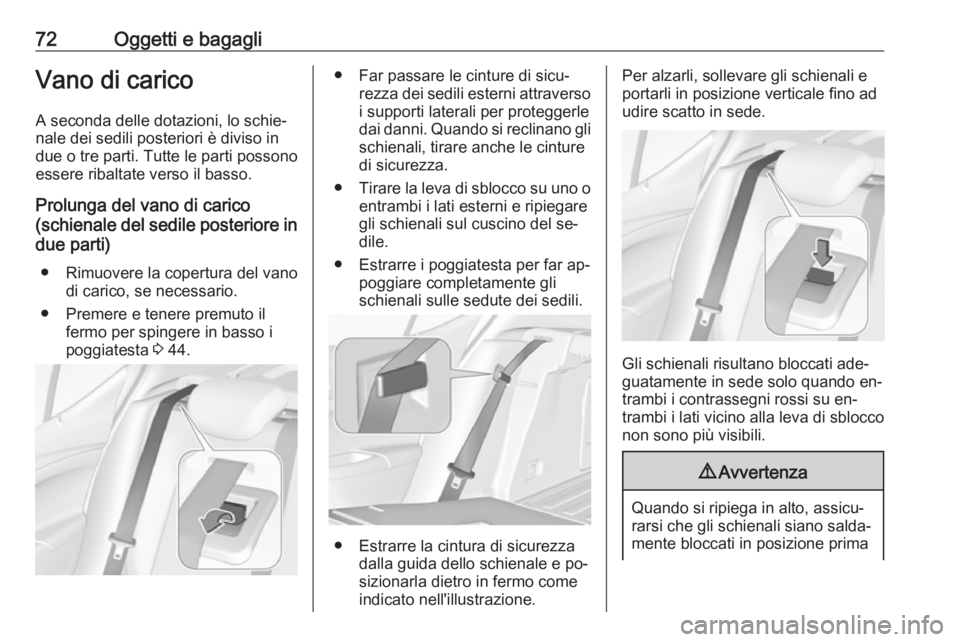

72Oggetti e bagagliVano di carico
A seconda delle dotazioni, lo schie‐
nale dei sedili posteriori è diviso in
due o tre parti. Tutte le parti possono
essere ribaltate verso il basso.
Prolunga del vano di carico
(schienale del sedile posteriore in due parti)
● Rimuovere la copertura del vano di carico, se necessario.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 44.● Far passare le cinture di sicu‐
rezza dei sedili esterni attraverso
i supporti laterali per proteggerle
dai danni. Quando si reclinano gli schienali, tirare anche le cinturedi sicurezza.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del se‐
dile.
● Estrarre i poggiatesta per far ap‐ poggiare completamente gli
schienali sulle sedute dei sedili.
● Estrarre la cintura di sicurezza dalla guida dello schienale e po‐
sizionarla dietro in fermo come
indicato nell'illustrazione.
Per alzarli, sollevare gli schienali e
portarli in posizione verticale fino ad
udire scatto in sede.
Gli schienali risultano bloccati ade‐
guatamente in sede solo quando en‐
trambi i contrassegni rossi su en‐
trambi i lati vicino alla leva di sblocco
non sono più visibili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima

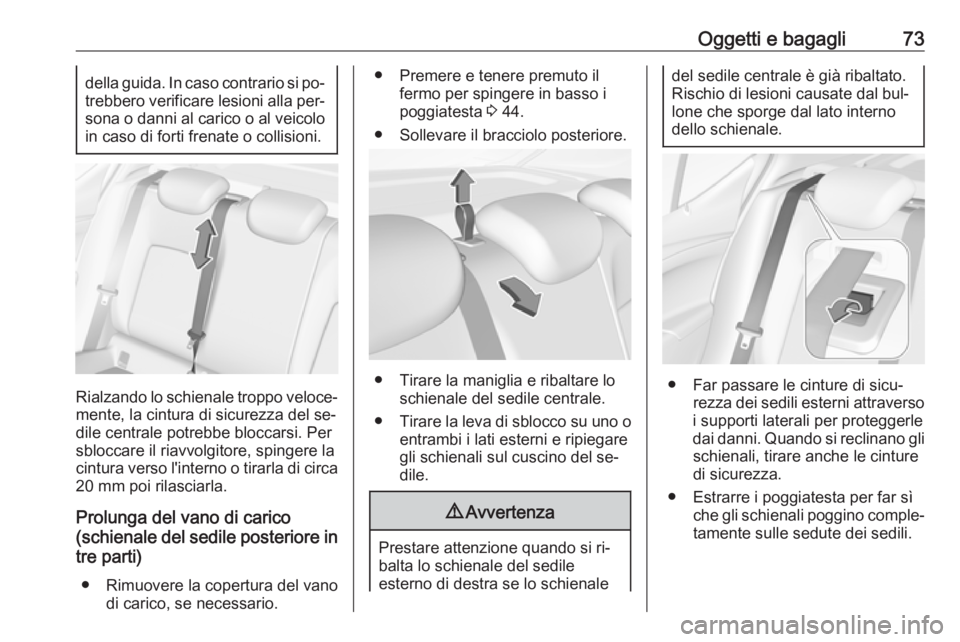

Oggetti e bagagli73della guida. In caso contrario si po‐trebbero verificare lesioni alla per‐
sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.
Rialzando lo schienale troppo veloce‐
mente, la cintura di sicurezza del se‐
dile centrale potrebbe bloccarsi. Per
sbloccare il riavvolgitore, spingere la
cintura verso l'interno o tirarla di circa 20 mm poi rilasciarla.
Prolunga del vano di carico
(schienale del sedile posteriore in tre parti)
● Rimuovere la copertura del vano di carico, se necessario.
● Premere e tenere premuto ilfermo per spingere in basso i
poggiatesta 3 44.
● Sollevare il bracciolo posteriore.
● Tirare la maniglia e ribaltare lo schienale del sedile centrale.
● Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del se‐
dile.
9 Avvertenza
Prestare attenzione quando si ri‐
balta lo schienale del sedile
esterno di destra se lo schienale
del sedile centrale è già ribaltato.
Rischio di lesioni causate dal bul‐
lone che sporge dal lato interno
dello schienale.
● Far passare le cinture di sicu‐ rezza dei sedili esterni attraverso
i supporti laterali per proteggerle
dai danni. Quando si reclinano gli schienali, tirare anche le cinturedi sicurezza.
● Estrarre i poggiatesta per far sì che gli schienali poggino comple‐tamente sulle sedute dei sedili.

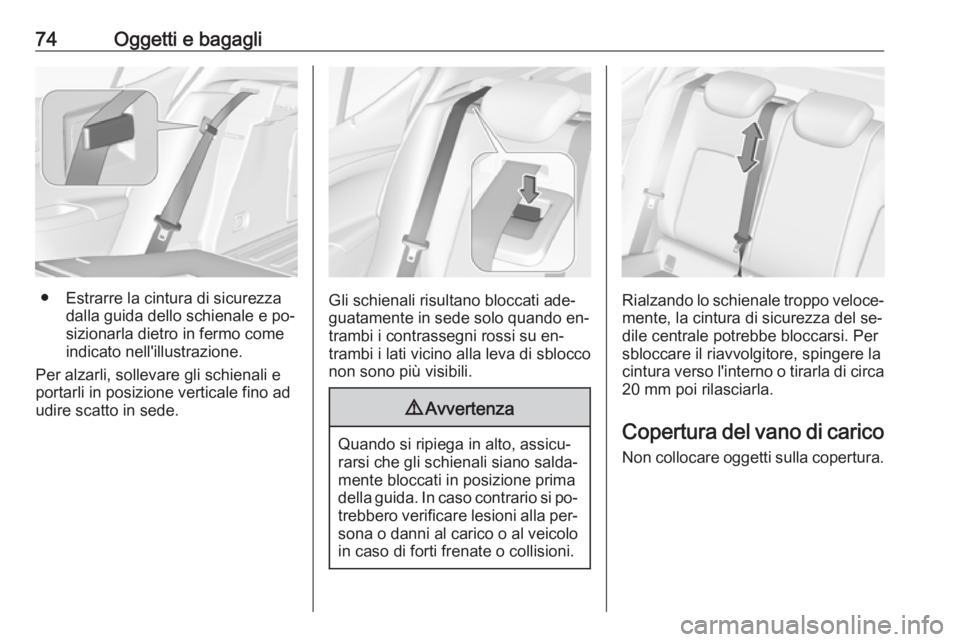

74Oggetti e bagagli
● Estrarre la cintura di sicurezzadalla guida dello schienale e po‐
sizionarla dietro in fermo come
indicato nell'illustrazione.
Per alzarli, sollevare gli schienali e
portarli in posizione verticale fino ad
udire scatto in sede.Gli schienali risultano bloccati ade‐ guatamente in sede solo quando en‐
trambi i contrassegni rossi su en‐
trambi i lati vicino alla leva di sblocco
non sono più visibili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si po‐ trebbero verificare lesioni alla per‐
sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.
Rialzando lo schienale troppo veloce‐ mente, la cintura di sicurezza del se‐
dile centrale potrebbe bloccarsi. Per
sbloccare il riavvolgitore, spingere la cintura verso l'interno o tirarla di circa
20 mm poi rilasciarla.
Copertura del vano di carico Non collocare oggetti sulla copertura.

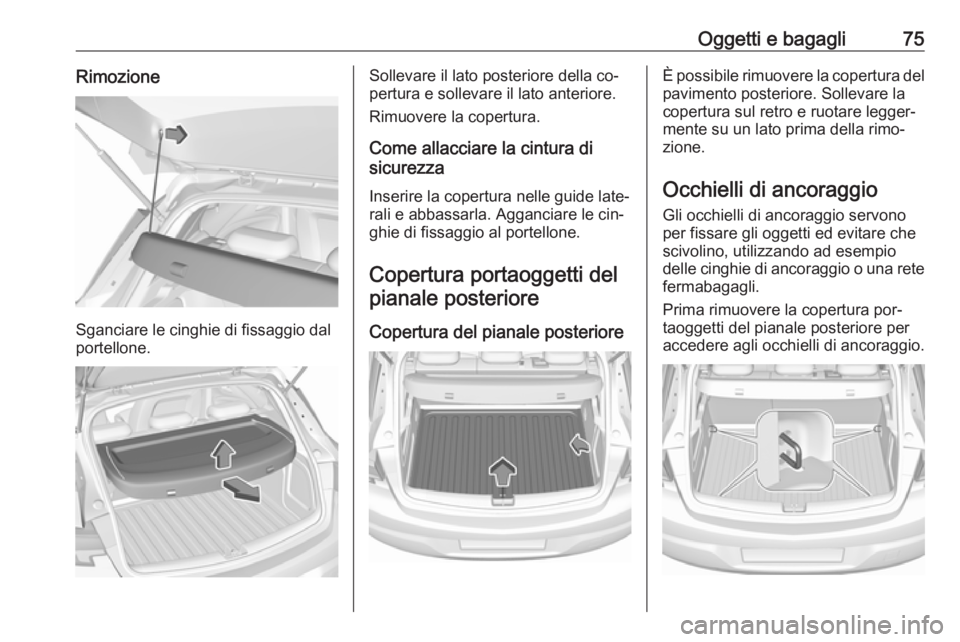

Oggetti e bagagli75Rimozione
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare il lato posteriore della co‐
pertura e sollevare il lato anteriore.
Rimuovere la copertura.
Come allacciare la cintura di
sicurezza
Inserire la copertura nelle guide late‐
rali e abbassarla. Agganciare le cin‐
ghie di fissaggio al portellone.
Copertura portaoggetti del pianale posteriore
Copertura del pianale posterioreÈ possibile rimuovere la copertura del pavimento posteriore. Sollevare la
copertura sul retro e ruotare legger‐
mente su un lato prima della rimo‐ zione.
Occhielli di ancoraggio
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che
scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Prima rimuovere la copertura por‐
taoggetti del pianale posteriore per
accedere agli occhielli di ancoraggio.

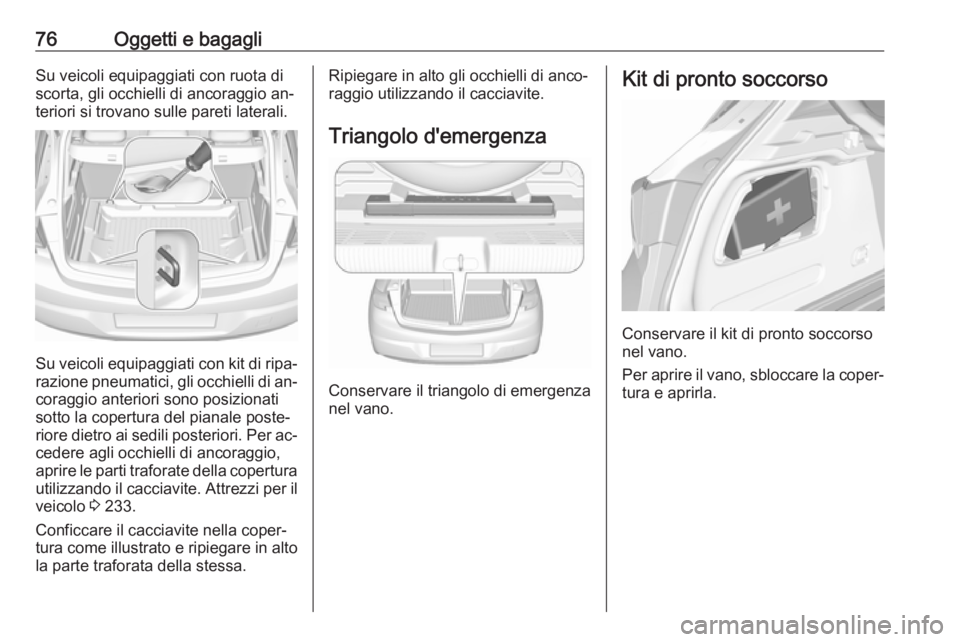

76Oggetti e bagagliSu veicoli equipaggiati con ruota di
scorta, gli occhielli di ancoraggio an‐
teriori si trovano sulle pareti laterali.
Su veicoli equipaggiati con kit di ripa‐ razione pneumatici, gli occhielli di an‐
coraggio anteriori sono posizionati
sotto la copertura del pianale poste‐
riore dietro ai sedili posteriori. Per ac‐
cedere agli occhielli di ancoraggio,
aprire le parti traforate della copertura
utilizzando il cacciavite. Attrezzi per il veicolo 3 233.
Conficcare il cacciavite nella coper‐
tura come illustrato e ripiegare in alto
la parte traforata della stessa.
Ripiegare in alto gli occhielli di anco‐
raggio utilizzando il cacciavite.
Triangolo d'emergenza
Conservare il triangolo di emergenza
nel vano.
Kit di pronto soccorso
Conservare il kit di pronto soccorso
nel vano.
Per aprire il vano, sbloccare la coper‐
tura e aprirla.

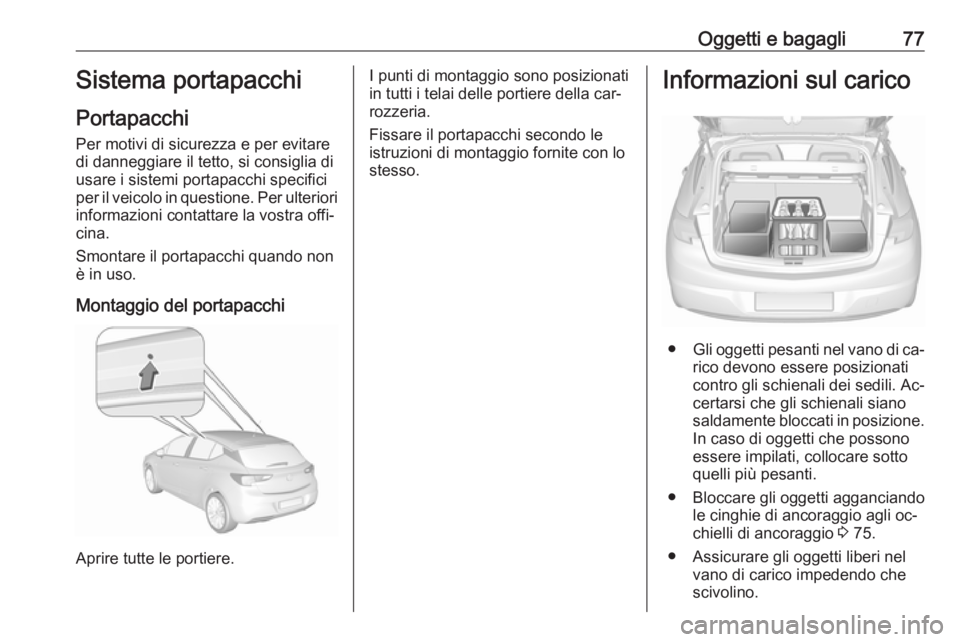

Oggetti e bagagli77Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni contattare la vostra offi‐
cina.
Smontare il portapacchi quando non
è in uso.
Montaggio del portapacchi
Aprire tutte le portiere.
I punti di montaggio sono posizionati
in tutti i telai delle portiere della car‐
rozzeria.
Fissare il portapacchi secondo le
istruzioni di montaggio fornite con lo
stesso.Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. Ac‐
certarsi che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli oc‐
chielli di ancoraggio 3 75.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.

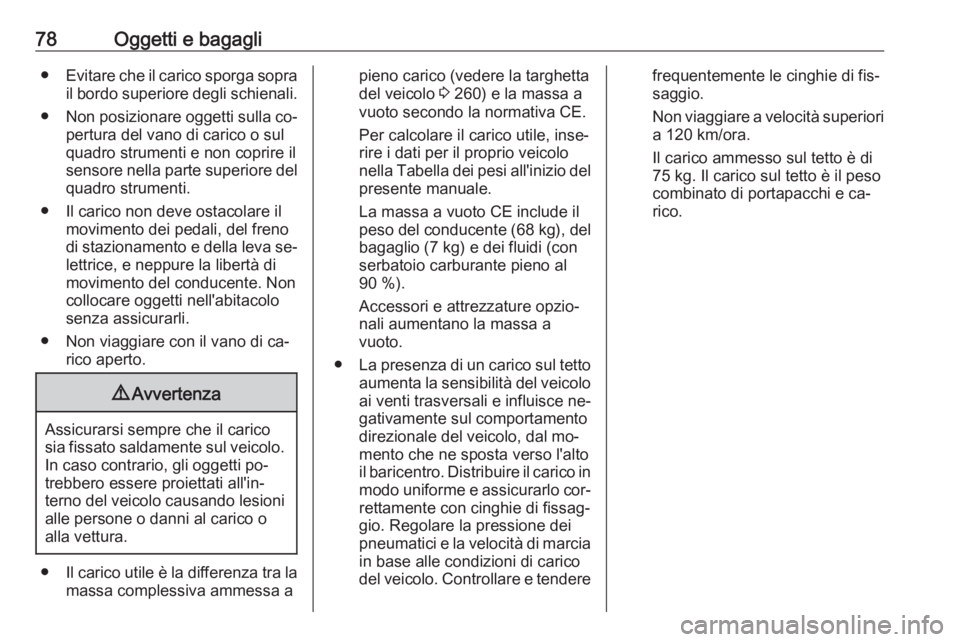

78Oggetti e bagagli●Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla co‐
pertura del vano di carico o sul
quadro strumenti e non coprire il
sensore nella parte superiore del quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐
lettrice, e neppure la libertà di movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐ terno del veicolo causando lesioni
alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 260) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia in base alle condizioni di carico
del veicolo. Controllare e tenderefrequentemente le cinghie di fis‐
saggio.
Non viaggiare a velocità superiori
a 120 km/ora.
Il carico ammesso sul tetto è di
75 kg. Il carico sul tetto è il peso
combinato di portapacchi e ca‐ rico.
