Guida e funzionamento209Sistema di ausilio al parcheggio
anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Attivazione
Il sistema si attiva automaticamente a velocità inferiori a 11 km/h.Un LED acceso nel pulsante del
sistema di ausilio al parcheggio r
indica che il sistema è operativo.
Se r non è attivo nel ciclo di accen‐
sione, il sistema di ausilio al parcheg‐
gio è disattivato. Se la velocità del
veicolo ha superato 25 km/h in prece‐ denza, il sistema di ausilio al parcheg‐ gio resta disattivato quando la velo‐
cità scende sotto 11 km/h.
Quando il sistema viene disattivato, il LED nel pulsante si spegne e il Driver
Information Center visualizza un
messaggio.

210Guida e funzionamentoIndicazione
Il sistema avvisa il conducente con
segnali acustici e visivi circa ostacoli
potenzialmente pericolosi davanti al
veicolo a una distanza massima di
120 cm e circa ostacoli potenzial‐
mente pericolosi dietro al veicolo a
una distanza massima di 50 cm con
la marcia in avanti inserita, o una
distanza massima di 150 cm con la retromarcia inserita.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo
all'ostacolo. Quando la distanza è
inferiore a circa 40 cm, il segnale
acustico diventa continuo.
Inoltre, il Driver Information Center
3 121 o il Visualizzatore Info 3 127 , a
seconda della versione, visualizza la distanza dagli ostacoli posteriori e
anteriori modificando le linee di
distanza.
L'indicazione della distanza può
essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver respinto il messaggio, l'in‐
dicazione della distanza appare di
nuovo.
Disattivazione
Il sistema si disattiva automatica‐
mente quando la velocità del veicolo
supera i 11 km/ora.
È inoltre possibile disattivare manual‐
mente il sistema premendo il pulsante del sistema di ausilio al parcheggio
r .
Quando il sistema viene disattivato
manualmente, il LED nel pulsante si spegne e il Driver Information Center
visualizza un messaggio.
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐
riore-posteriore è riattivato se si
preme r o si inserisce la retromar‐
cia.
L'intero sistema è disattivabile
manualmente nel menu di persona‐
lizzazione del veicolo nel Visualizza‐
tore Info. Rimane disattivato durante
il ciclo di accensione o fino a nuova
attivazione nel menu di personalizza‐ zione.
Personalizzazione del veicolo 3 131.
Guasto
In caso di guasto o se è temporanea‐
mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o altre interferenze, apparirà un
messaggio a scomparsa nel Driver
Information Centre.
Messaggi del veicolo 3 129.

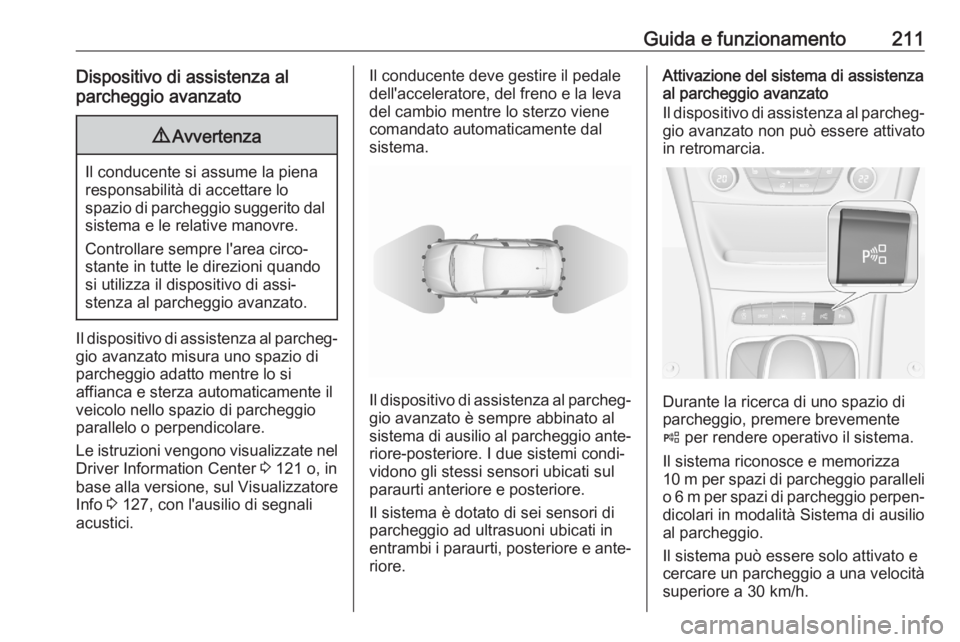

Guida e funzionamento211Dispositivo di assistenza alparcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo nello spazio di parcheggio parallelo o perpendicolare.
Le istruzioni vengono visualizzate nel Driver Information Center 3 121 o, in
base alla versione, sul Visualizzatore
Info 3 127, con l'ausilio di segnali
acustici.
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene
comandato automaticamente dal
sistema.
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al sistema di ausilio al parcheggio ante‐ riore-posteriore. I due sistemi condi‐
vidono gli stessi sensori ubicati sul
paraurti anteriore e posteriore.
Il sistema è dotato di sei sensori di
parcheggio ad ultrasuoni ubicati in
entrambi i paraurti, posteriore e ante‐ riore.
Attivazione del sistema di assistenza
al parcheggio avanzato
Il dispositivo di assistenza al parcheg‐
gio avanzato non può essere attivato
in retromarcia.
Durante la ricerca di uno spazio di
parcheggio, premere brevemente
( per rendere operativo il sistema.
Il sistema riconosce e memorizza 10 m per spazi di parcheggio paralleli
o 6 m per spazi di parcheggio perpen‐
dicolari in modalità Sistema di ausilio
al parcheggio.
Il sistema può essere solo attivato e
cercare un parcheggio a una velocità superiore a 30 km/h.

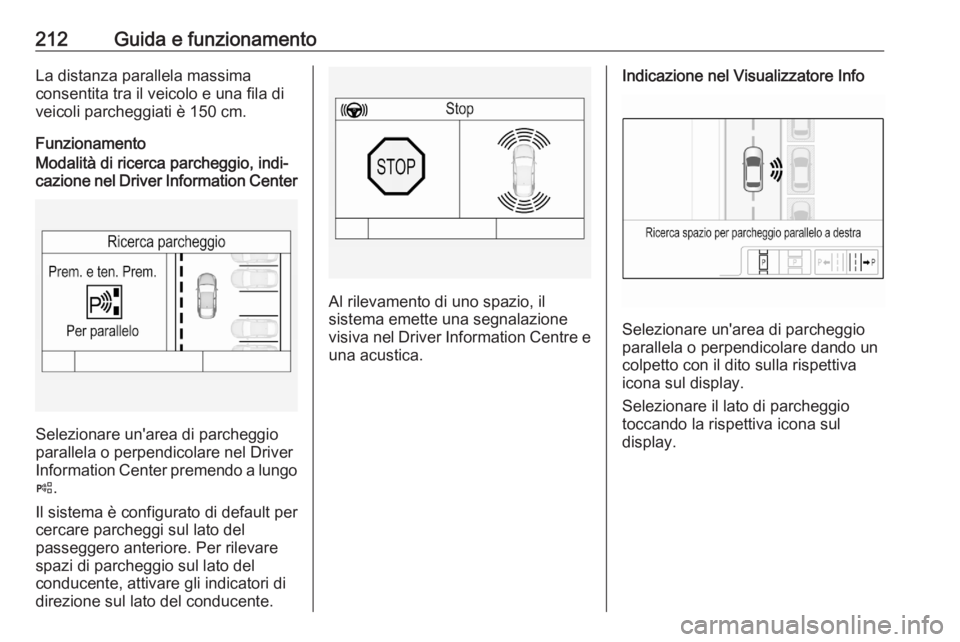

212Guida e funzionamentoLa distanza parallela massima
consentita tra il veicolo e una fila di
veicoli parcheggiati è 150 cm.
FunzionamentoModalità di ricerca parcheggio, indi‐
cazione nel Driver Information Center
Selezionare un'area di parcheggio
parallela o perpendicolare nel Driver
Information Center premendo a lungo
( .
Il sistema è configurato di default per
cercare parcheggi sul lato del
passeggero anteriore. Per rilevare
spazi di parcheggio sul lato del
conducente, attivare gli indicatori di
direzione sul lato del conducente.
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Driver Information Centre e una acustica.
Indicazione nel Visualizzatore Info
Selezionare un'area di parcheggio
parallela o perpendicolare dando un
colpetto con il dito sulla rispettiva
icona sul display.
Selezionare il lato di parcheggio
toccando la rispettiva icona sul
display.

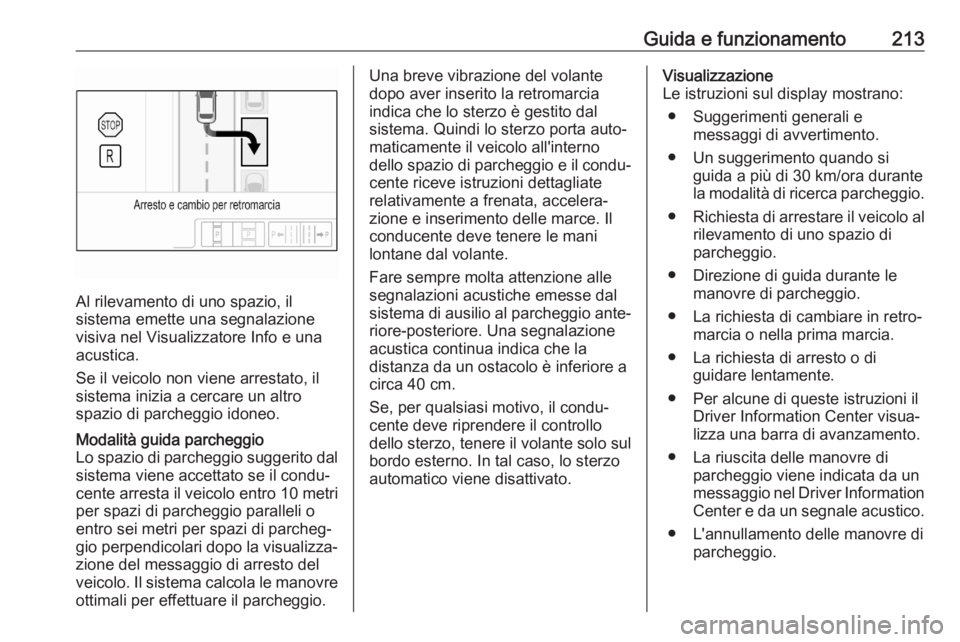

Guida e funzionamento213
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Visualizzatore Info e una
acustica.
Se il veicolo non viene arrestato, il
sistema inizia a cercare un altro
spazio di parcheggio idoneo.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro 10 metri per spazi di parcheggio paralleli o
entro sei metri per spazi di parcheg‐
gio perpendicolari dopo la visualizza‐
zione del messaggio di arresto del veicolo. Il sistema calcola le manovre ottimali per effettuare il parcheggio.Una breve vibrazione del volante
dopo aver inserito la retromarcia
indica che lo sterzo è gestito dal sistema. Quindi lo sterzo porta auto‐
maticamente il veicolo all'interno
dello spazio di parcheggio e il condu‐
cente riceve istruzioni dettagliate
relativamente a frenata, accelera‐
zione e inserimento delle marce. Il
conducente deve tenere le mani
lontane dal volante.
Fare sempre molta attenzione alle
segnalazioni acustiche emesse dal
sistema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua indica che la
distanza da un ostacolo è inferiore a
circa 40 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul display mostrano:
● Suggerimenti generali e messaggi di avvertimento.
● Un suggerimento quando si guida a più di 30 km/ora durante
la modalità di ricerca parcheggio.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di arresto o di guidare lentamente.
● Per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento.
● La riuscita delle manovre di parcheggio viene indicata da un
messaggio nel Driver Information Center e da un segnale acustico.
● L'annullamento delle manovre di parcheggio.

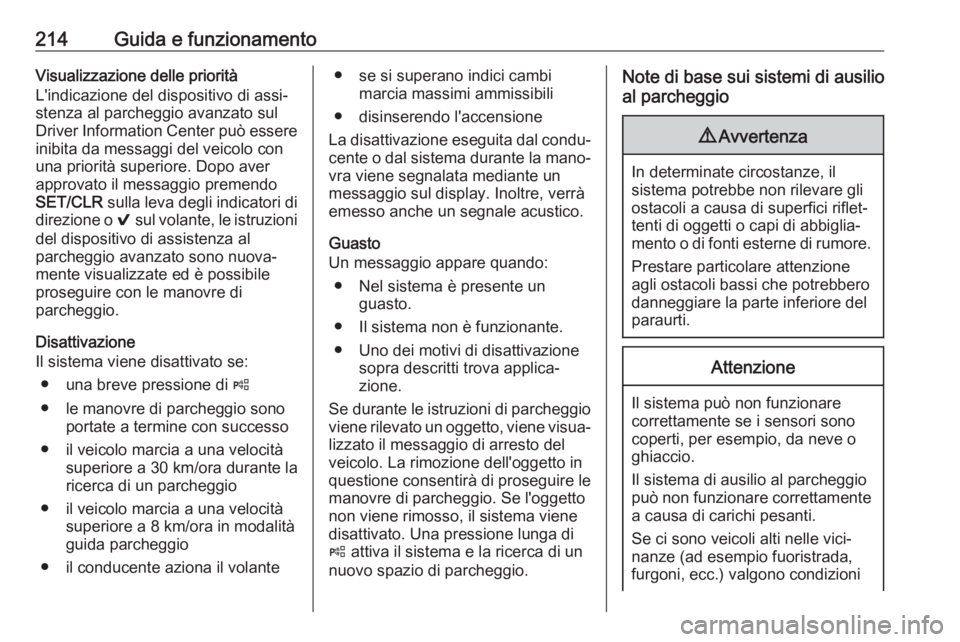

214Guida e funzionamentoVisualizzazione delle priorità
L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Driver Information Center può essere inibita da messaggi del veicolo con
una priorità superiore. Dopo aver
approvato il messaggio premendo
SET/CLR sulla leva degli indicatori di
direzione o 9 sul volante, le istruzioni
del dispositivo di assistenza al
parcheggio avanzato sono nuova‐
mente visualizzate ed è possibile
proseguire con le manovre di
parcheggio.
Disattivazione
Il sistema viene disattivato se:
● una breve pressione di (
● le manovre di parcheggio sono portate a termine con successo
● il veicolo marcia a una velocità superiore a 30 km/ora durante laricerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/ora in modalità
guida parcheggio
● il conducente aziona il volante● se si superano indici cambi marcia massimi ammissibili
● disinserendo l'accensione
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata mediante un
messaggio sul display. Inoltre, verrà
emesso anche un segnale acustico.
Guasto
Un messaggio appare quando:
● Nel sistema è presente un guasto.
● Il sistema non è funzionante. ● Uno dei motivi di disattivazione sopra descritti trova applica‐zione.
Se durante le istruzioni di parcheggio viene rilevato un oggetto, viene visua‐
lizzato il messaggio di arresto del
veicolo. La rimozione dell'oggetto in
questione consentirà di proseguire le
manovre di parcheggio. Se l'oggetto
non viene rimosso, il sistema viene
disattivato. Una pressione lunga di
( attiva il sistema e la ricerca di un
nuovo spazio di parcheggio.Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni

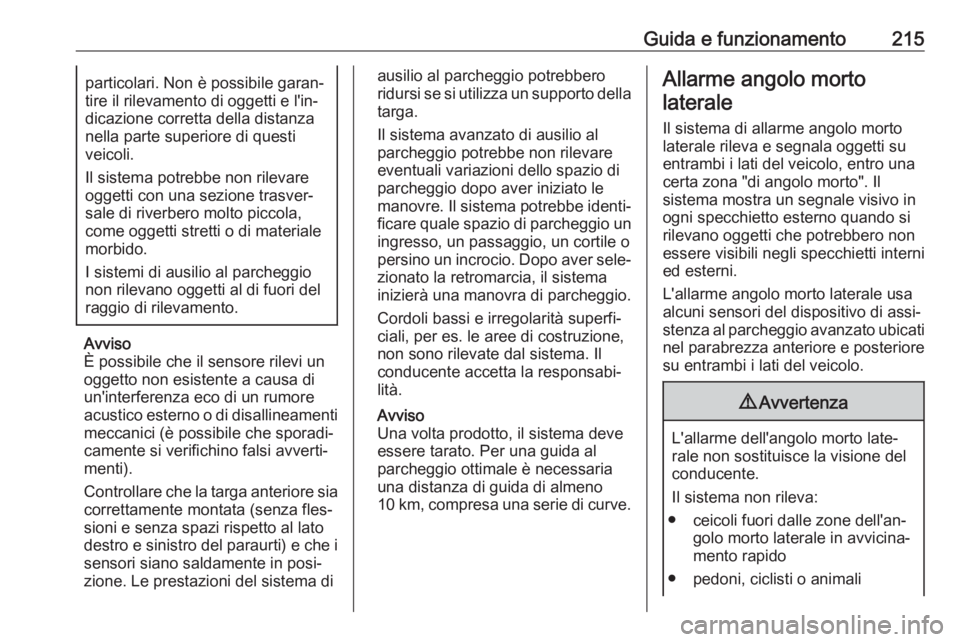

Guida e funzionamento215particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione. Le prestazioni del sistema di
ausilio al parcheggio potrebbero
ridursi se si utilizza un supporto della
targa.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema
inizierà una manovra di parcheggio.
Cordoli bassi e irregolarità superfi‐
ciali, per es. le aree di costruzione,
non sono rilevate dal sistema. Il
conducente accetta la responsabi‐
lità.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al
parcheggio ottimale è necessaria una distanza di guida di almeno
10 km, compresa una serie di curve.Allarme angolo morto
laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni ed esterni.
L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐ stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali

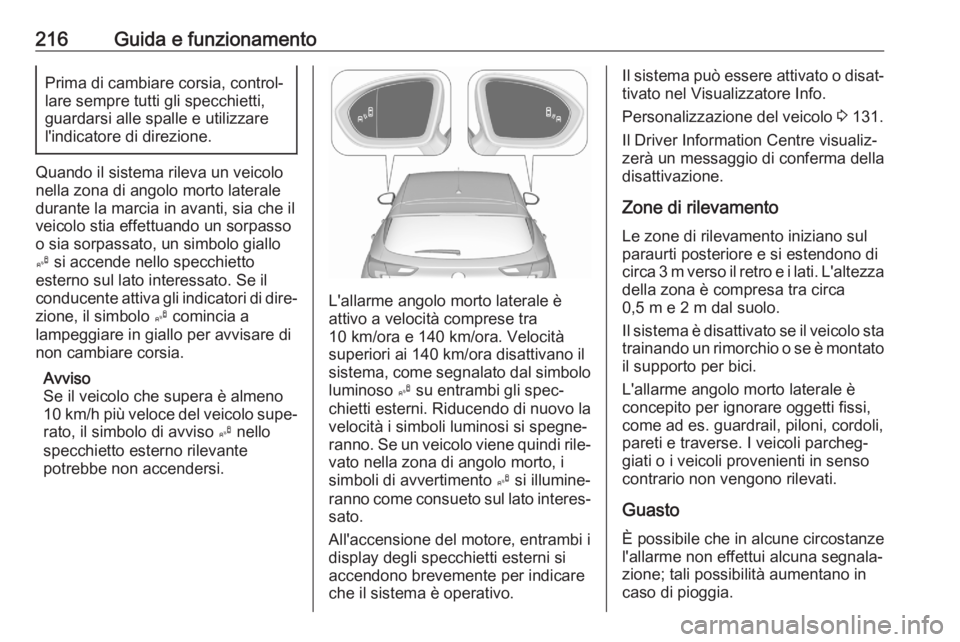

216Guida e funzionamentoPrima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo
nella zona di angolo morto laterale
durante la marcia in avanti, sia che il
veicolo stia effettuando un sorpasso
o sia sorpassato, un simbolo giallo
B si accende nello specchietto
esterno sul lato interessato. Se il
conducente attiva gli indicatori di dire‐ zione, il simbolo B comincia a
lampeggiare in giallo per avvisare di non cambiare corsia.
Avviso
Se il veicolo che supera è almeno
10 km/h più veloce del veicolo supe‐
rato, il simbolo di avviso B nello
specchietto esterno rilevante
potrebbe non accendersi.
L'allarme angolo morto laterale è attivo a velocità comprese tra
10 km/ora e 140 km/ora. Velocità
superiori ai 140 km/ora disattivano il sistema, come segnalato dal simbolo
luminoso B su entrambi gli spec‐
chietti esterni. Riducendo di nuovo la
velocità i simboli luminosi si spegne‐
ranno. Se un veicolo viene quindi rile‐ vato nella zona di angolo morto, i
simboli di avvertimento B si illumine‐
ranno come consueto sul lato interes‐ sato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐ tivato nel Visualizzatore Info.
Personalizzazione del veicolo 3 131.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa 3 m verso il retro e i lati. L'altezza
della zona è compresa tra circa
0,5 m e 2 m dal suolo.
Il sistema è disattivato se il veicolo sta
trainando un rimorchio o se è montato il supporto per bici.
L'allarme angolo morto laterale è concepito per ignorare oggetti fissi,
come ad es. guardrail, piloni, cordoli,
pareti e traverse. I veicoli parcheg‐
giati o i veicoli provenienti in senso
contrario non vengono rilevati.
Guasto È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.

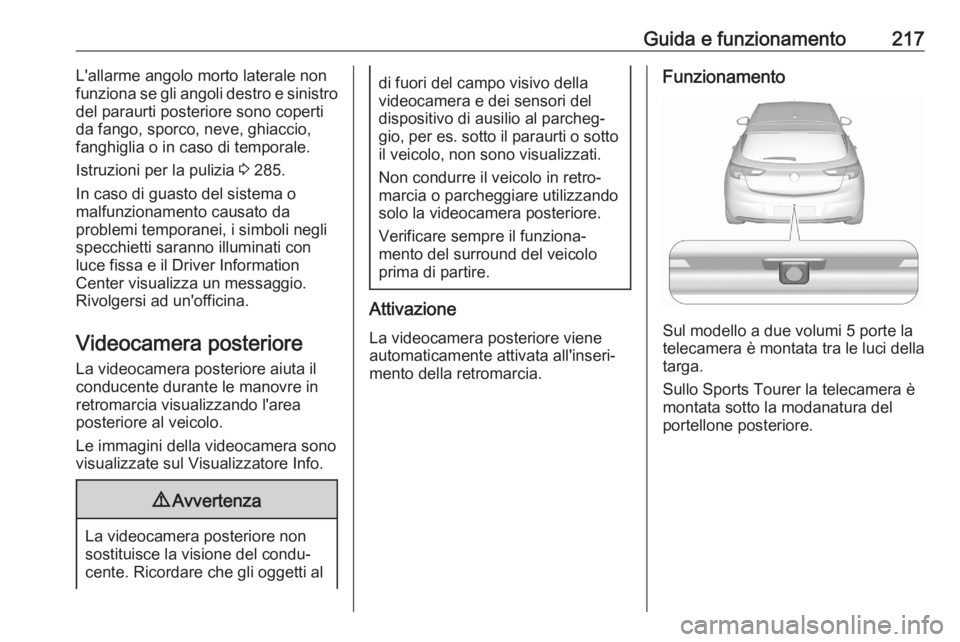

Guida e funzionamento217L'allarme angolo morto laterale non
funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio,
fanghiglia o in caso di temporale.
Istruzioni per la pulizia 3 285.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, i simboli negli
specchietti saranno illuminati con
luce fissa e il Driver Information
Center visualizza un messaggio.
Rivolgersi ad un'officina.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
Sul modello a due volumi 5 porte la
telecamera è montata tra le luci della
targa.
Sullo Sports Tourer la telecamera è
montata sotto la modanatura del
portellone posteriore.

218Guida e funzionamento

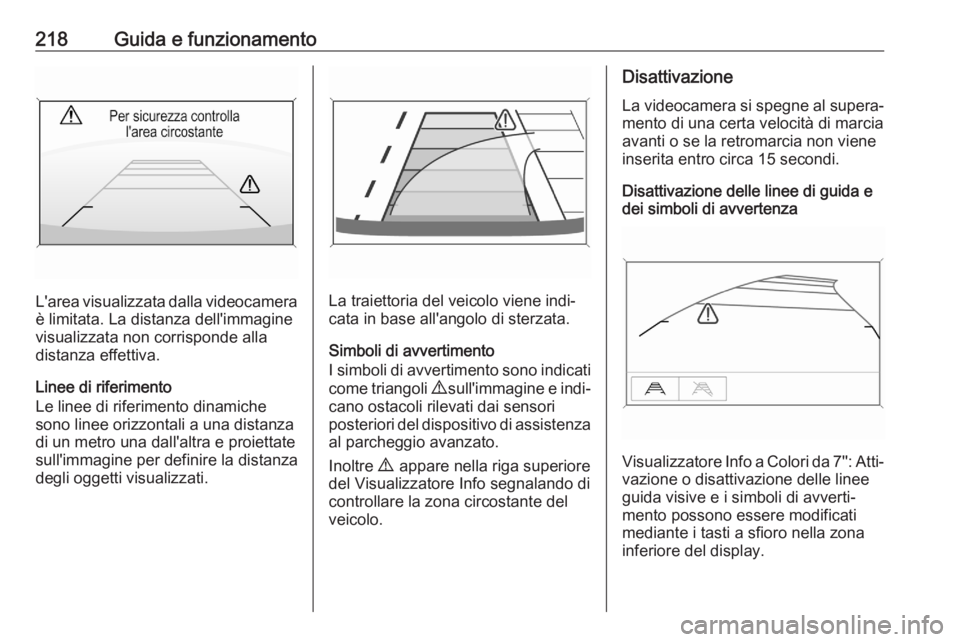

L'area visualizzata dalla videocameraè limitata. La distanza dell'immagine
visualizzata non corrisponde alla distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza
al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.
Disattivazione
La videocamera si spegne al supera‐
mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 15 secondi.
Disattivazione delle linee di guida e
dei simboli di avvertenza
Visualizzatore Info a Colori da 7'': Atti‐
vazione o disattivazione delle linee
guida visive e i simboli di avverti‐
mento possono essere modificati
mediante i tasti a sfioro nella zona
inferiore del display.
