Cura del veicolo249

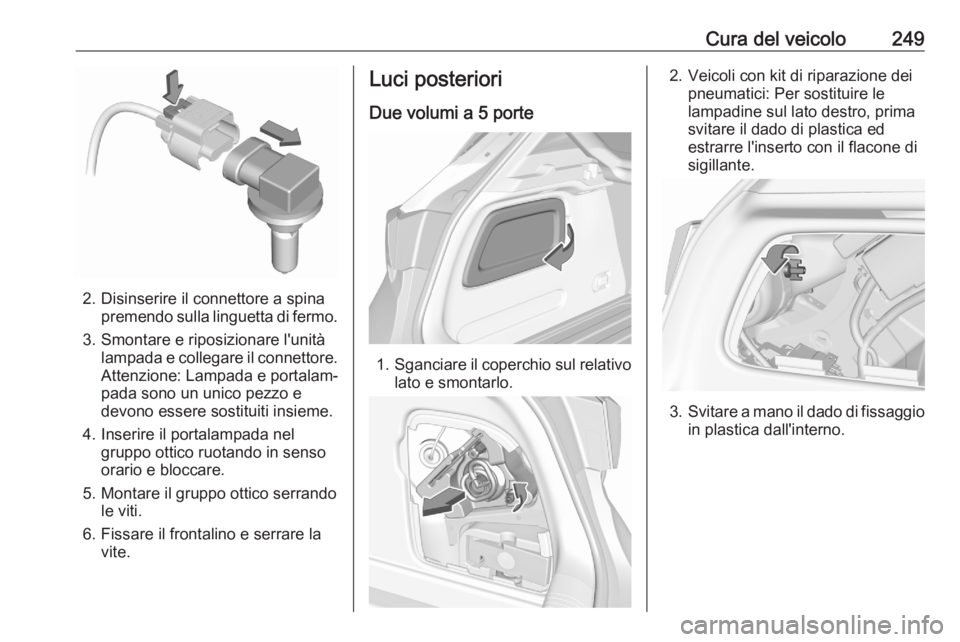

2. Disinserire il connettore a spinapremendo sulla linguetta di fermo.
3. Smontare e riposizionare l'unità lampada e collegare il connettore.
Attenzione: Lampada e portalam‐
pada sono un unico pezzo e
devono essere sostituiti insieme.
4. Inserire il portalampada nel gruppo ottico ruotando in senso
orario e bloccare.
5. Montare il gruppo ottico serrando le viti.
6. Fissare il frontalino e serrare la vite.
Luci posteriori
Due volumi a 5 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Veicoli con kit di riparazione dei pneumatici: Per sostituire le
lampadine sul lato destro, prima
svitare il dado di plastica ed
estrarre l'inserto con il flacone di
sigillante.
3. Svitare a mano il dado di fissaggio
in plastica dall'interno.

250Cura del veicolo

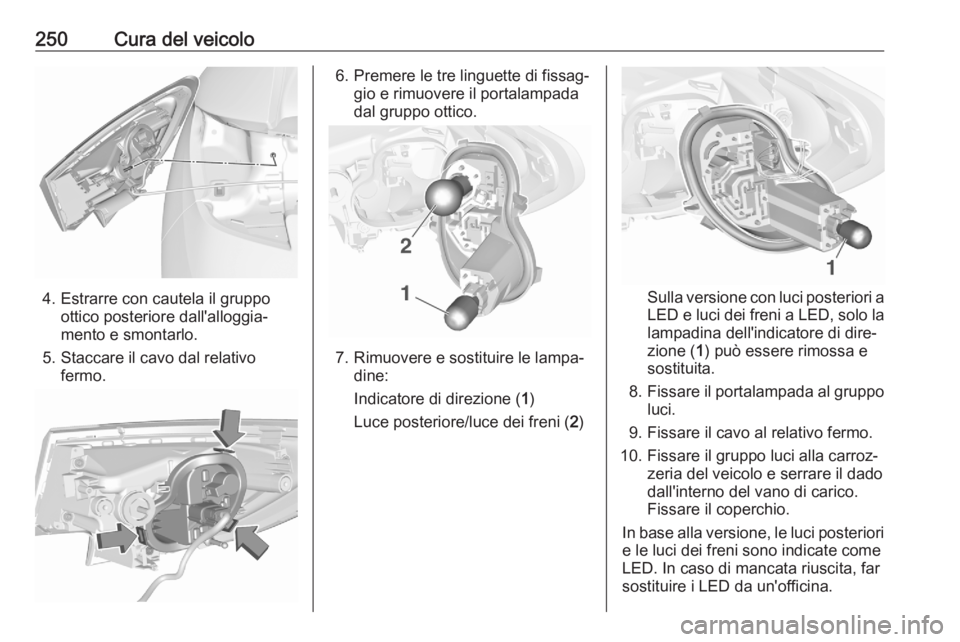

4. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
5. Staccare il cavo dal relativo fermo.
6. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
7. Rimuovere e sostituire le lampa‐ dine:
Indicatore di direzione ( 1)
Luce posteriore/luce dei freni ( 2)
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.

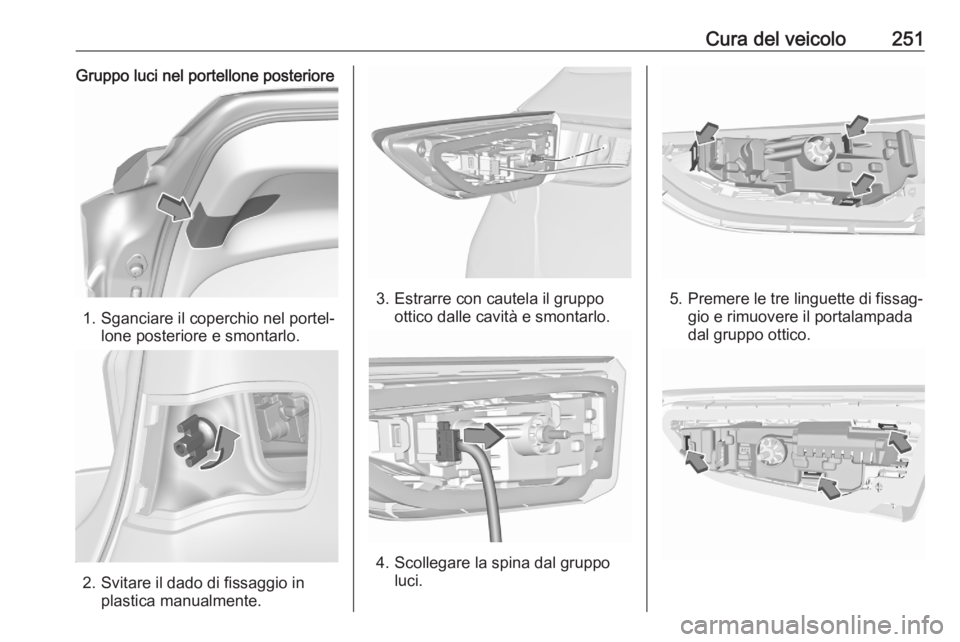

Cura del veicolo251Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare la spina dal gruppo luci.
5. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.

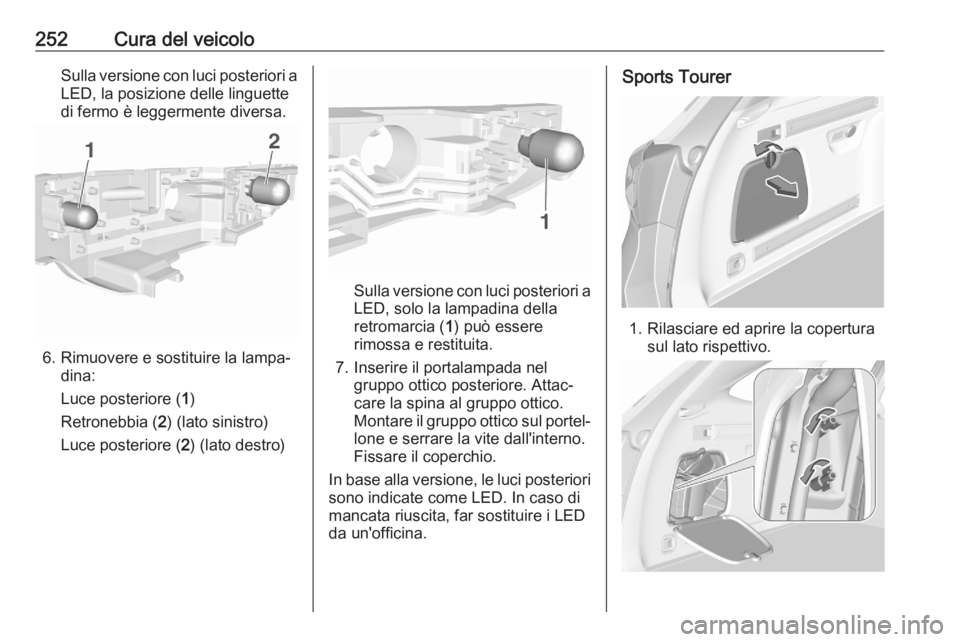

252Cura del veicoloSulla versione con luci posteriori a
LED, la posizione delle linguette
di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)
Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia ( 1) può essere
rimossa e restituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul portel‐ lone e serrare la vite dall'interno.
Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.
Sports Tourer
1. Rilasciare ed aprire la copertura sul lato rispettivo.

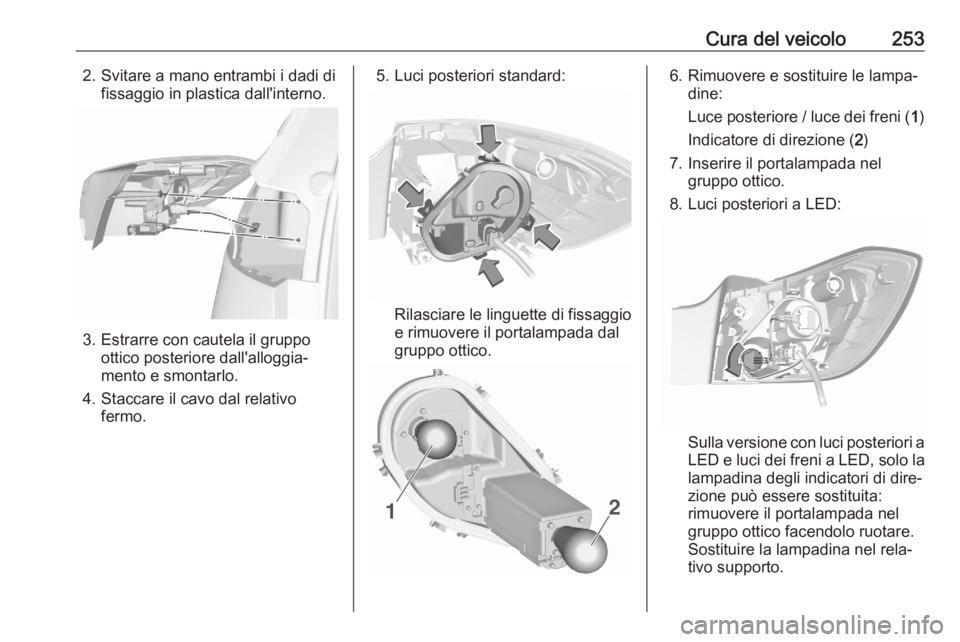

Cura del veicolo2532. Svitare a mano entrambi i dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Staccare il cavo dal relativo fermo.
5. Luci posteriori standard:
Rilasciare le linguette di fissaggio
e rimuovere il portalampada dal
gruppo ottico.
6. Rimuovere e sostituire le lampa‐ dine:
Luce posteriore / luce dei freni ( 1)
Indicatore di direzione ( 2)
7. Inserire il portalampada nel gruppo ottico.
8. Luci posteriori a LED:
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina degli indicatori di dire‐ zione può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.

254Cura del veicolo9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.

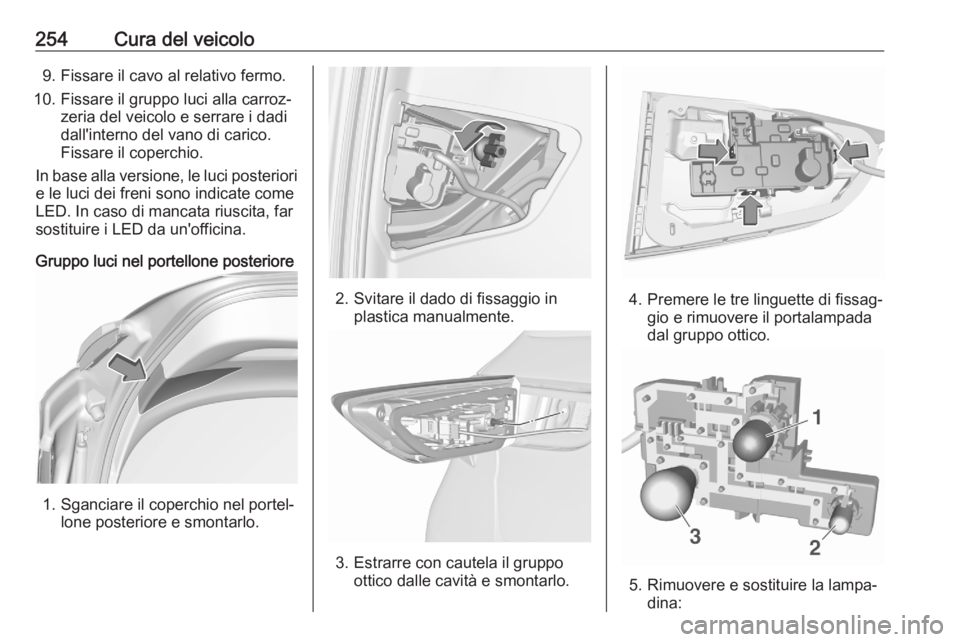

Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio in
plastica manualmente.
3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.
4. Premere le tre linguette di fissag‐ gio e rimuovere il portalampada
dal gruppo ottico.
5. Rimuovere e sostituire la lampa‐ dina:

Cura del veicolo255Luce di retromarcia (1)
Luce posteriore ( 2)
Retronebbia ( 3) (lato sinistro)
6. Inserire il portalampada nel gruppo ottico posteriore.
7.Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
8. Montare il gruppo ottico sul portel‐
lone e serrare il dado di fissaggio
dall'interno. Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.

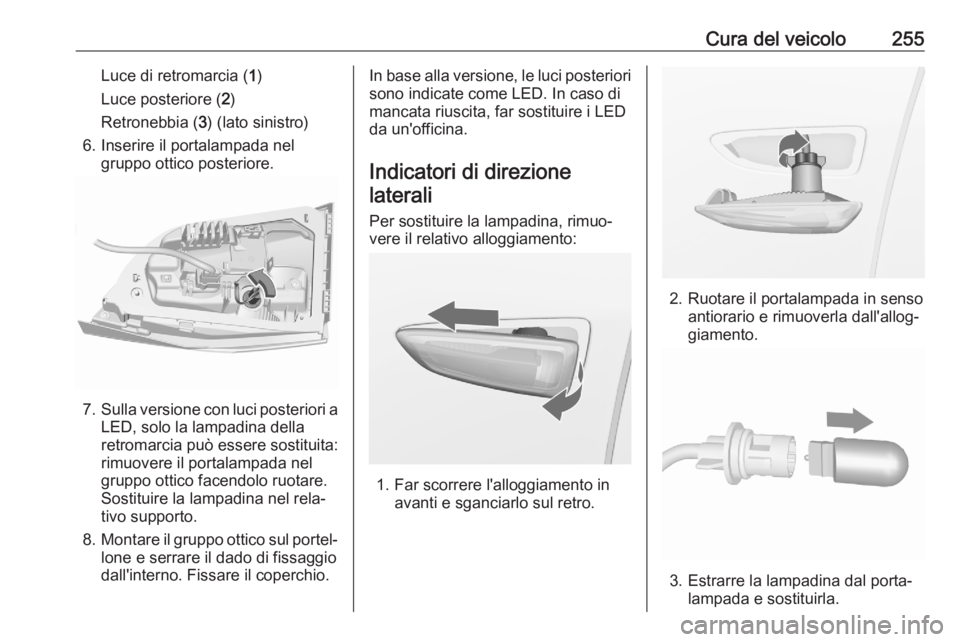

Indicatori di direzionelaterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere l'alloggiamento in avanti e sganciarlo sul retro.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

256Cura del veicolo4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.

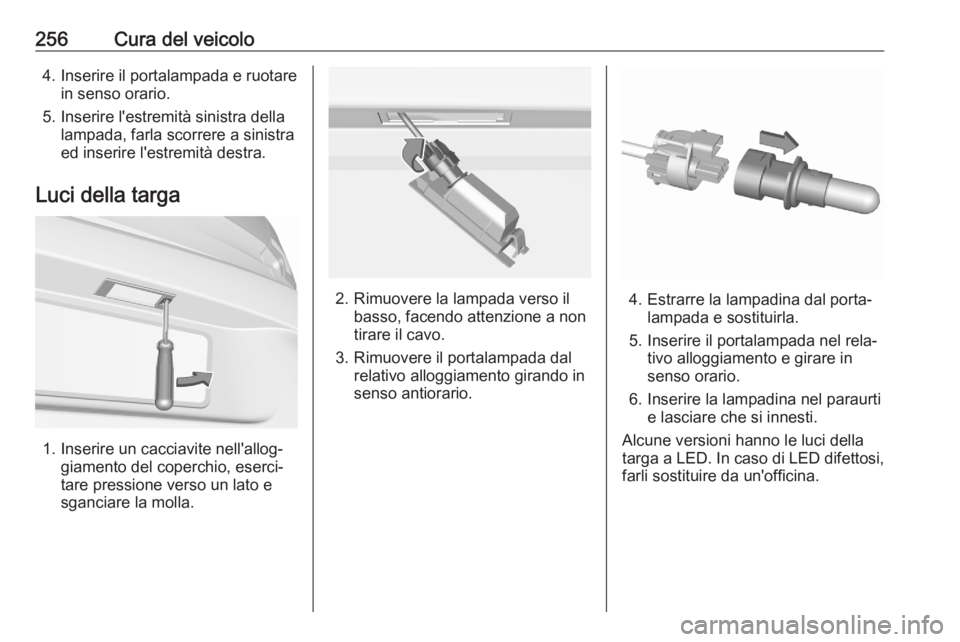

Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Alcune versioni hanno le luci della
targa a LED. In caso di LED difettosi, farli sostituire da un'officina.

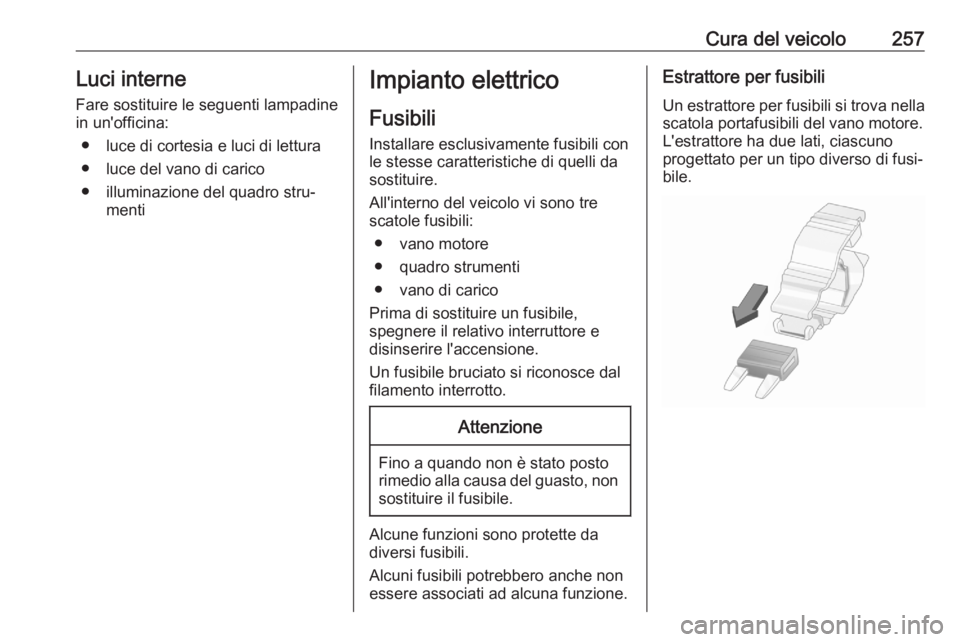

Cura del veicolo257Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre scatole fusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
L'estrattore ha due lati, ciascuno
progettato per un tipo diverso di fusi‐
bile.

258Cura del veicolo

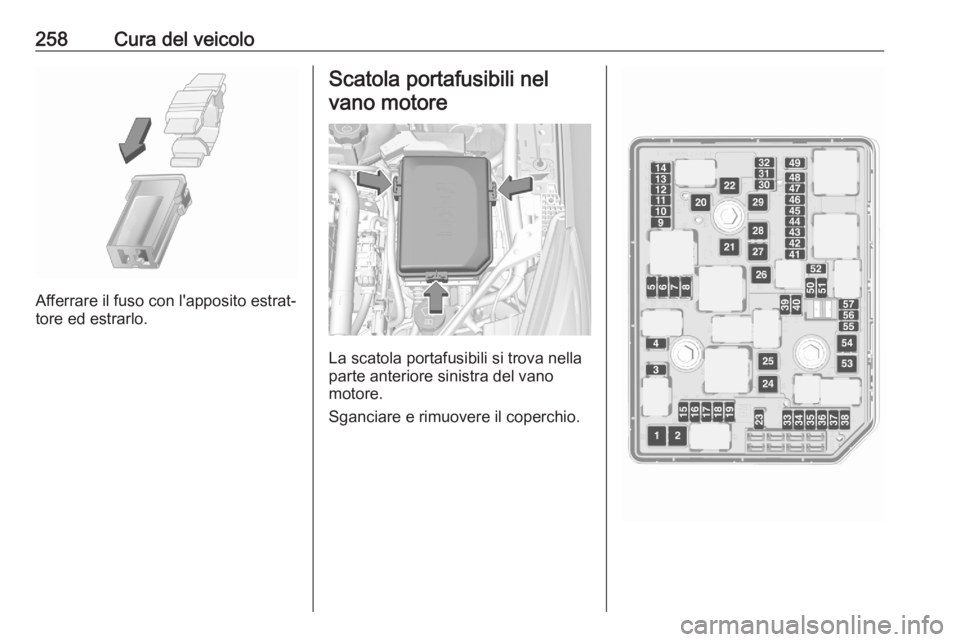

Afferrare il fuso con l'apposito estrat‐
tore ed estrarlo.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.
