Cura del veicolo259N.Circuito1Motorino di avviamento2Motorino di avviamento3Sensore di scarico4Centralina del motore5Funzioni del motore / Otturatore6Centralina del cambio7Allarme collisione anteriore /
Cruise control adattivo8Centralina del motore9Sistema di comando del climatiz‐
zatore10Impianto di scarico diesel11Sistema di bloccaggio del portel‐ lone posteriore/cambio12Massaggio lombare del sedile13Pompa di stabilizzazione
termica / impianto di scarico
diesel14Impianto di scarico dieselN.Circuito15Sensore di scarico16Iniezione del carburante17Iniezione del carburante18Impianto di scarico diesel19–20–21–22ABS23Sistema di lavaggio per para‐
brezza e finestrino posteriore24–25Riscaldamento del carburante
diesel26Centralina del cambio27Modulo portellone posteriore
elettrico28–29Lunotto termicoN.Circuito30Sbrinatore specchietti31–32Trasformatore CC/Display LED/
Riscaldatore elettrico/Controllo
climatizzatore/Dispositivo di
controllo candele33–34Avvisatore acustico35Centralina del motore36Abbagliante destro (alogeno,
Eco LED)/Anabbagliante destro
(LED)37Abbagliante sinistro (alogeno,
Eco LED)38Faro LED / Regolazione della profondità delle luci39Fendinebbia40Modulo Gateway Centrale41–

260Cura del veicoloN.Circuito42Regolazione manuale della
profondità delle luci43Pompa carburante44Videocamera posteriore/Spec‐
chietto retrovisore interno/
Modulo rimorchio45Faro LED sinistro / Regolazione
della profondità delle luci di sini‐
stra46Quadro strumenti47Bloccasterzo48Tergilunotto49Specchietto retrovisore esterno50Faro LED destro / Regolazione
della profondità delle luci di
destra51Anabbagliante sinistro (LED)52Centralina del motore / Centra‐
lina del cambio53TergicristalliN.Circuito54Tergicristalli55Impianto di scarico diesel56–57–
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

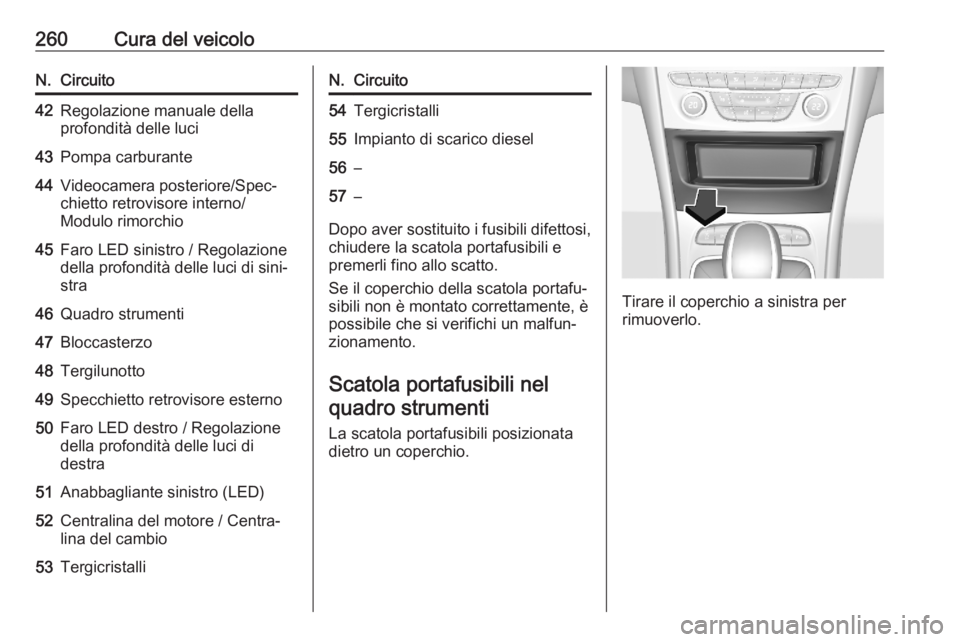

Scatola portafusibili nel quadro strumenti
La scatola portafusibili posizionata
dietro un coperchio.
Tirare il coperchio a sinistra per
rimuoverlo.

Cura del veicolo261N.Circuito1Riscaldamento sedile posteriore
(solo per veicoli senza avvisatore
acustico)2Sistema di comando del climatiz‐ zatore/ventola3Sedile elettrico lato guida4Sedile elettrico lato passeggero5ABS6Finestrino elettrico anteriore7–8Volante riscaldato9Centralina della carrozzeria 810Finestrino elettrico posteriore11Tettuccio apribile12Centralina della carrozzeria 613Riscaldamento sedili (solo su
veicoli senza avvisatore acustico
d'allarme)14Specchietto retrovisore esternoN.Circuito15Centralina della carrozzeria 116Centralina della carrozzeria 717Centralina della carrozzeria 418Centralina della carrozzeria 319Connettore di collegamento dati20Sistema airbag21Sistema di comando del climatiz‐ zatore22Chiusura centralizzata/portel‐
lone23Sistema chiave elettronica24Funzione di memorizzazione del sedile elettrico25Sistema airbag volante26Interruttore di accensione /
Blocca sterzo27Centralina della carrozzeria 228Porta USB

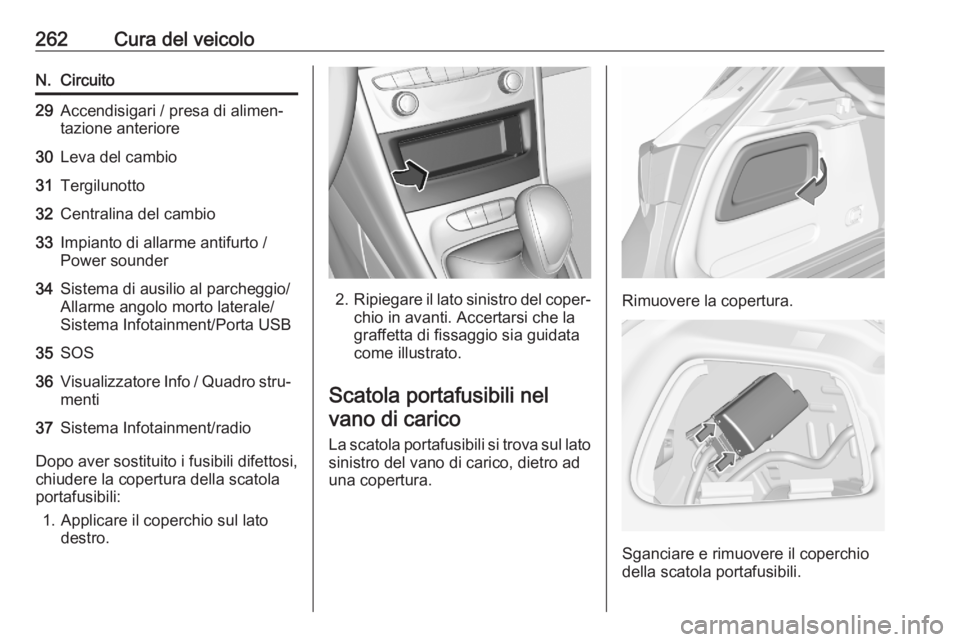

262Cura del veicoloN.Circuito29Accendisigari / presa di alimen‐
tazione anteriore30Leva del cambio31Tergilunotto32Centralina del cambio33Impianto di allarme antifurto /
Power sounder34Sistema di ausilio al parcheggio/
Allarme angolo morto laterale/
Sistema Infotainment/Porta USB35SOS36Visualizzatore Info / Quadro stru‐ menti37Sistema Infotainment/radio
Dopo aver sostituito i fusibili difettosi, chiudere la copertura della scatola
portafusibili:
1. Applicare il coperchio sul lato destro.
2.Ripiegare il lato sinistro del coper‐
chio in avanti. Accertarsi che la
graffetta di fissaggio sia guidata
come illustrato.
Scatola portafusibili nel vano di carico
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura.Rimuovere la copertura.
Sganciare e rimuovere il coperchio
della scatola portafusibili.

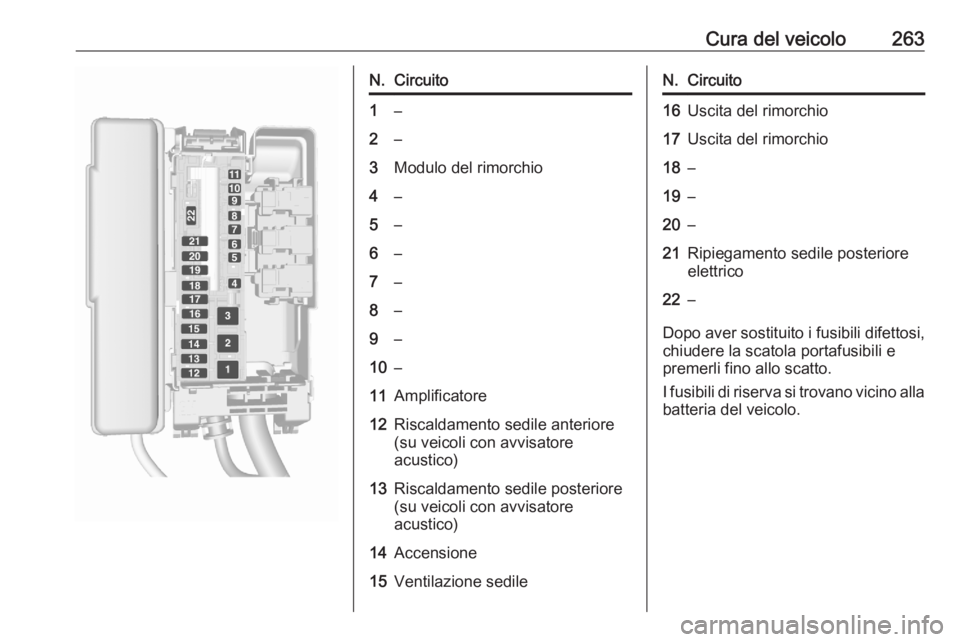

Cura del veicolo263N.Circuito1–2–3Modulo del rimorchio4–5–6–7–8–9–10–11Amplificatore12Riscaldamento sedile anteriore
(su veicoli con avvisatore
acustico)13Riscaldamento sedile posteriore
(su veicoli con avvisatore
acustico)14Accensione15Ventilazione sedileN.Circuito16Uscita del rimorchio17Uscita del rimorchio18–19–20–21Ripiegamento sedile posteriore
elettrico22–
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
I fusibili di riserva si trovano vicino alla
batteria del veicolo.

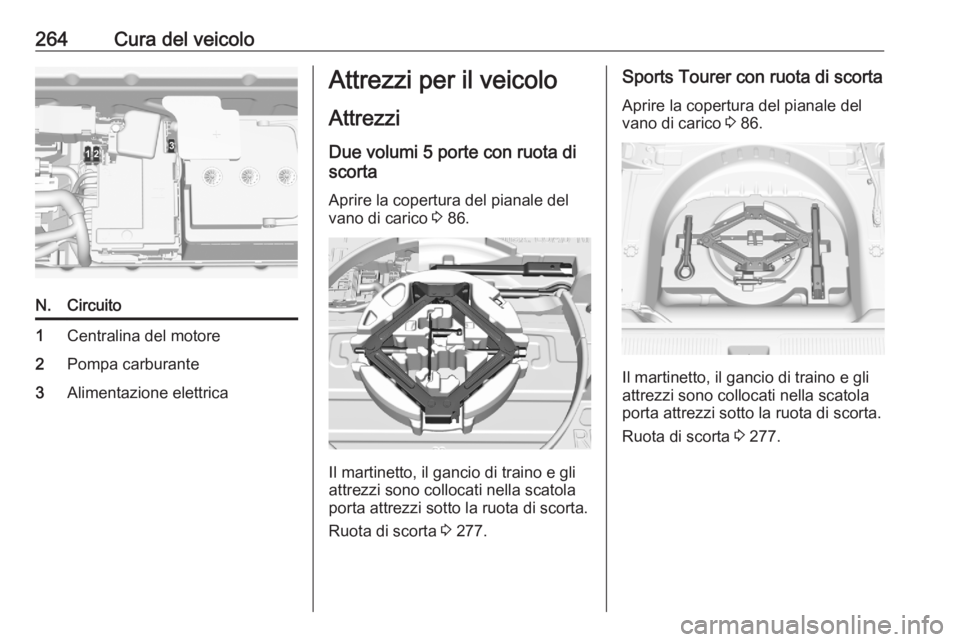

264Cura del veicoloN.Circuito1Centralina del motore2Pompa carburante3Alimentazione elettricaAttrezzi per il veicoloAttrezzi
Due volumi 5 porte con ruota di
scorta
Aprire la copertura del pianale del
vano di carico 3 86.
Il martinetto, il gancio di traino e gli
attrezzi sono collocati nella scatola
porta attrezzi sotto la ruota di scorta.
Ruota di scorta 3 277.
Sports Tourer con ruota di scorta
Aprire la copertura del pianale delvano di carico 3 86.
Il martinetto, il gancio di traino e gli
attrezzi sono collocati nella scatola
porta attrezzi sotto la ruota di scorta.
Ruota di scorta 3 277.

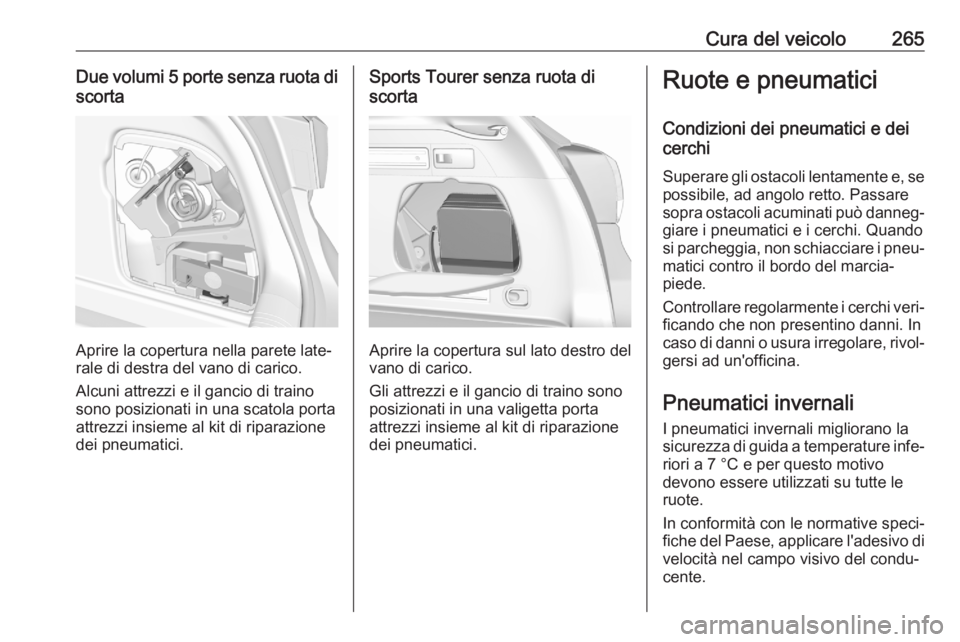

Cura del veicolo265Due volumi 5 porte senza ruota discorta
Aprire la copertura nella parete late‐
rale di destra del vano di carico.
Alcuni attrezzi e il gancio di traino
sono posizionati in una scatola porta
attrezzi insieme al kit di riparazione
dei pneumatici.
Sports Tourer senza ruota di
scorta
Aprire la copertura sul lato destro del
vano di carico.
Gli attrezzi e il gancio di traino sono
posizionati in una valigetta porta
attrezzi insieme al kit di riparazione
dei pneumatici.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐
ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la
sicurezza di guida a temperature infe‐ riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.

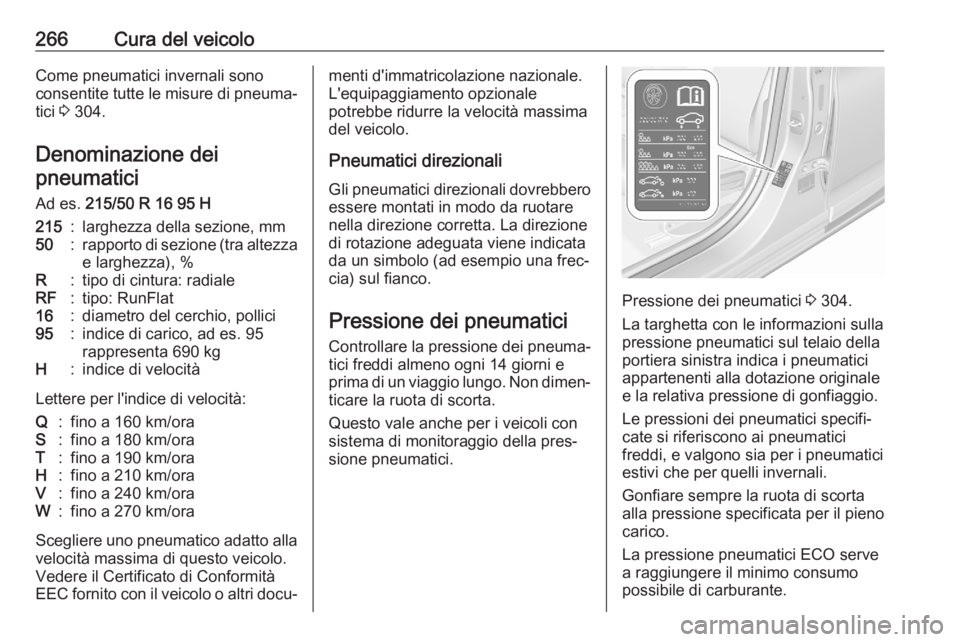

266Cura del veicoloCome pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 304.
Denominazione dei pneumatici
Ad es. 215/50 R 16 95 H215:larghezza della sezione, mm50:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/oraS:fino a 180 km/oraT:fino a 190 km/oraH:fino a 210 km/oraV:fino a 240 km/oraW:fino a 270 km/ora
Scegliere uno pneumatico adatto alla velocità massima di questo veicolo.
Vedere il Certificato di Conformità
EEC fornito con il veicolo o altri docu‐
menti d'immatricolazione nazionale.
L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Pneumatici direzionali
Gli pneumatici direzionali dovrebbero
essere montati in modo da ruotare
nella direzione corretta. La direzione
di rotazione adeguata viene indicata
da un simbolo (ad esempio una frec‐
cia) sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta.
Questo vale anche per i veicoli con
sistema di monitoraggio della pres‐
sione pneumatici.
Pressione dei pneumatici 3 304.
La targhetta con le informazioni sulla
pressione pneumatici sul telaio della
portiera sinistra indica i pneumatici
appartenenti alla dotazione originale
e la relativa pressione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione pneumatici ECO serve
a raggiungere il minimo consumo
possibile di carburante.

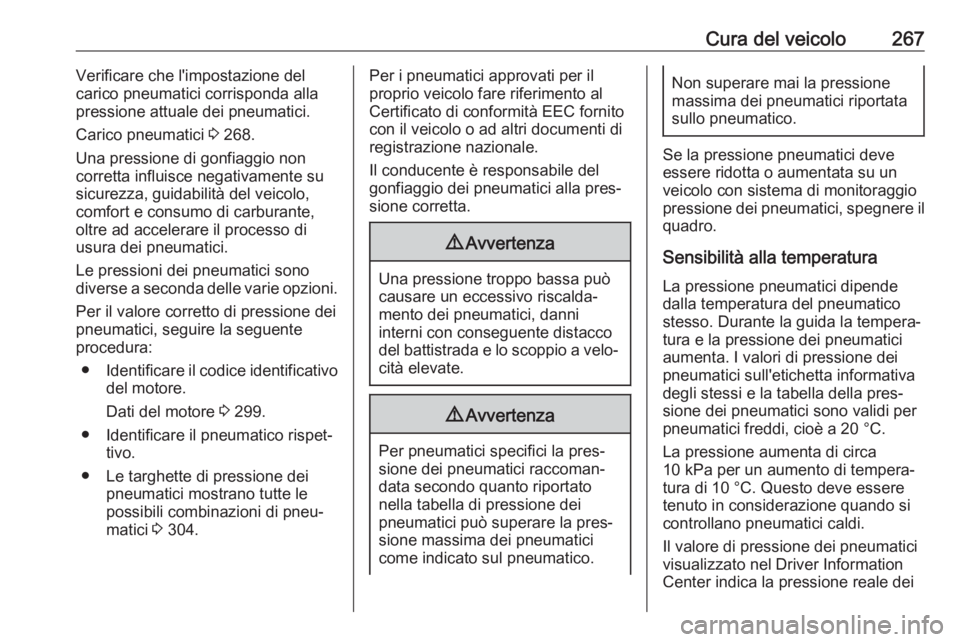

Cura del veicolo267Verificare che l'impostazione del
carico pneumatici corrisponda alla
pressione attuale dei pneumatici.
Carico pneumatici 3 268.
Una pressione di gonfiaggio non
corretta influisce negativamente su sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
● Identificare il codice identificativo
del motore.
Dati del motore 3 299.
● Identificare il pneumatico rispet‐ tivo.
● Le targhette di pressione dei pneumatici mostrano tutte lepossibili combinazioni di pneu‐
matici 3 304.Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito
con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Se la pressione pneumatici deve
essere ridotta o aumentata su un
veicolo con sistema di monitoraggio
pressione dei pneumatici, spegnere il quadro.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei

268Cura del veicolopneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che però non è indice di una perdita d'aria.

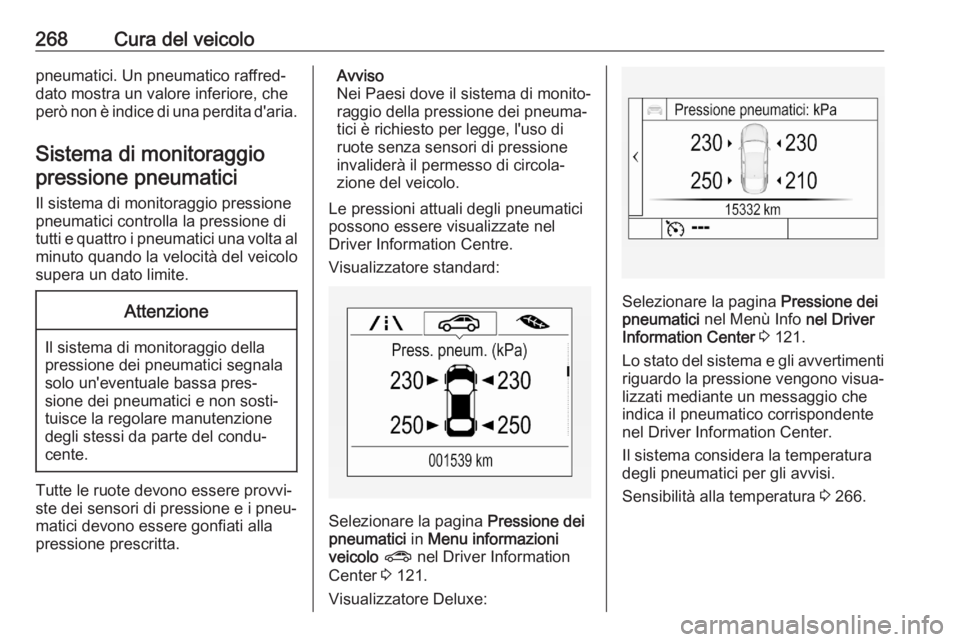

Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressionepneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
Nei Paesi dove il sistema di monito‐ raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà il permesso di circola‐
zione del veicolo.
Le pressioni attuali degli pneumatici
possono essere visualizzate nel
Driver Information Centre.
Visualizzatore standard:
Selezionare la pagina Pressione dei
pneumatici in Menu informazioni
veicolo ? nel Driver Information
Center 3 121.
Visualizzatore Deluxe:
Selezionare la pagina Pressione dei
pneumatici nel Menù Info nel Driver
Information Center 3 121.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio che
indica il pneumatico corrispondente nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.
Sensibilità alla temperatura 3 266.
