OPEL CASCADA 2014.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2014.5, Model line: CASCADA, Model: OPEL CASCADA 2014.5Pages: 255, veľkosť PDF: 7.5 MB

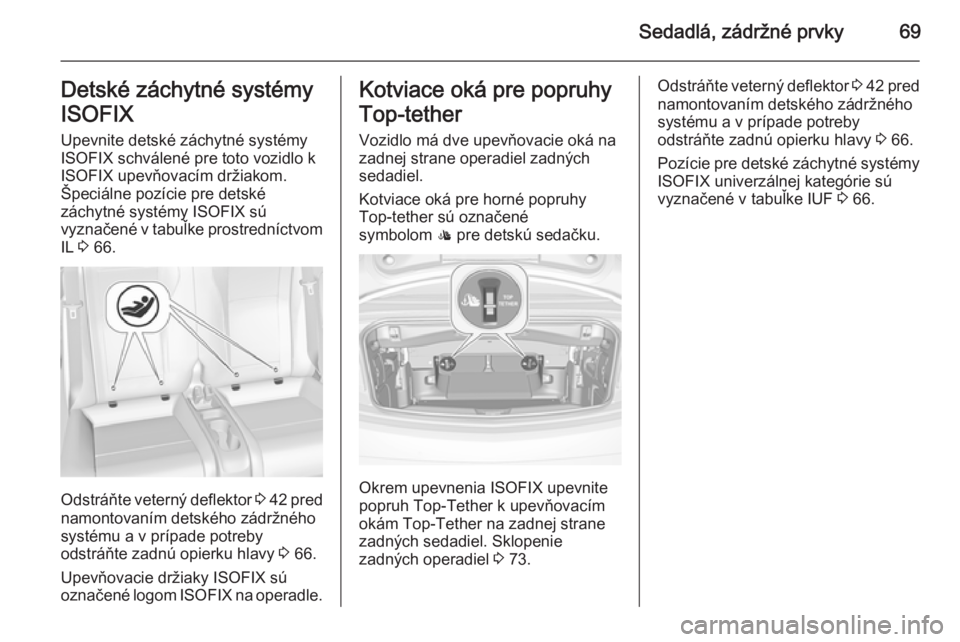

Page 71 of 255
Sedadlá, zádržné prvky69Detské záchytné systémy
ISOFIX Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k ISOFIX upevňovacím držiakom.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke prostredníctvom
IL 3 66.
Odstráňte veterný deflektor 3 42 pred
namontovaním detského zádržného
systému a v prípade potreby
odstráňte zadnú opierku hlavy 3 66.
Upevňovacie držiaky ISOFIX sú označené logom ISOFIX na operadle.
Kotviace oká pre popruhy
Top‑tether Vozidlo má dve upevňovacie oká na
zadnej strane operadiel zadných
sedadiel.
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detskú sedačku.
Okrem upevnenia ISOFIX upevnite
popruh Top-Tether k upevňovacím
okám Top-Tether na zadnej strane
zadných sedadiel. Sklopenie
zadných operadiel 3 73.
Odstráňte veterný deflektor 3 42 pred
namontovaním detského zádržného
systému a v prípade potreby
odstráňte zadnú opierku hlavy 3 66.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF 3 66.

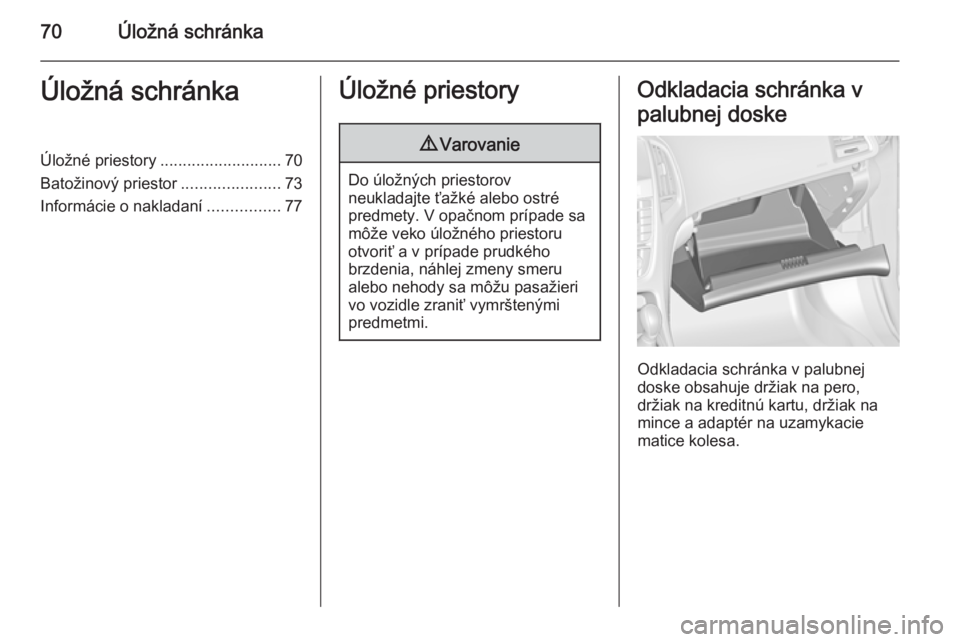

Page 72 of 255
70Úložná schránkaÚložná schránkaÚložné priestory........................... 70
Batožinový priestor ......................73
Informácie o nakladaní ................77Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Odkladacia schránka v palubnej
doske obsahuje držiak na pero,
držiak na kreditnú kartu, držiak na
mince a adaptér na uzamykacie
matice kolesa.

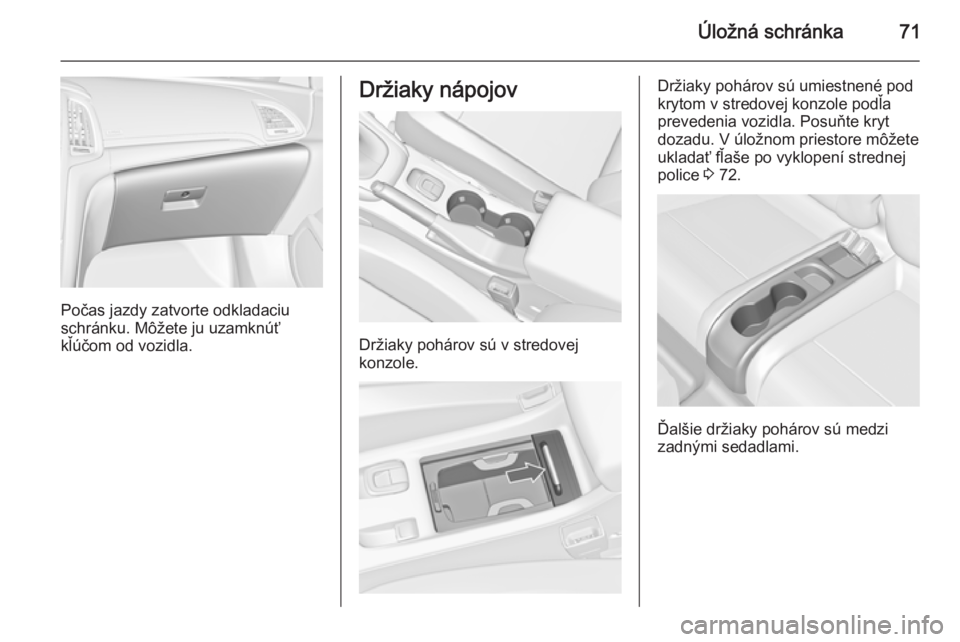

Page 73 of 255
Úložná schránka71
Počas jazdy zatvorte odkladaciu
schránku. Môžete ju uzamknúť
kľúčom od vozidla.
Držiaky nápojov
Držiaky pohárov sú v stredovej
konzole.
Držiaky pohárov sú umiestnené pod
krytom v stredovej konzole podľa
prevedenia vozidla. Posuňte kryt
dozadu. V úložnom priestore môžete
ukladať fľaše po vyklopení strednej
police 3 72.
Ďalšie držiaky pohárov sú medzi
zadnými sedadlami.

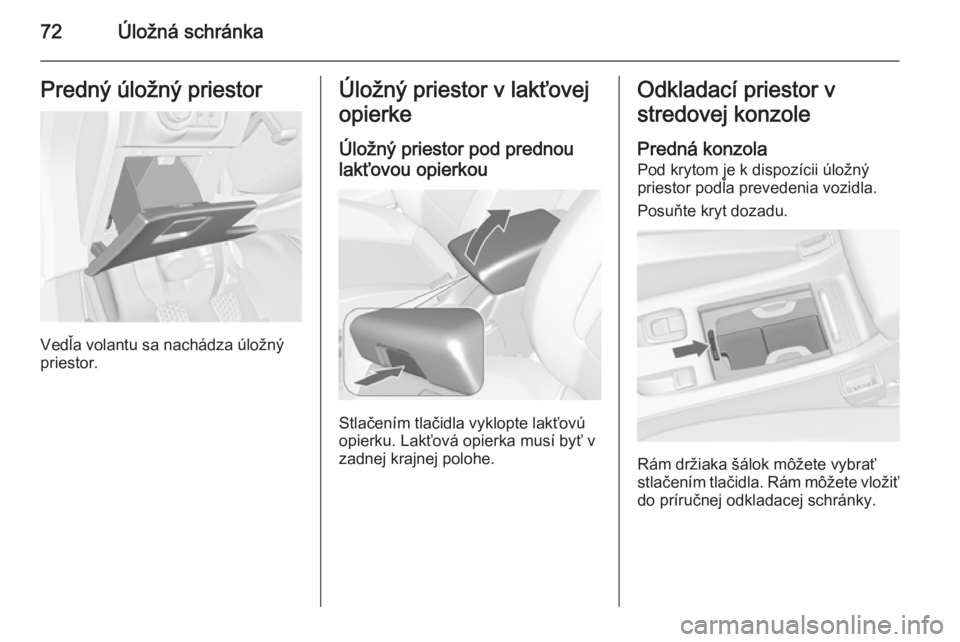

Page 74 of 255
72Úložná schránkaPredný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.
Úložný priestor v lakťovej
opierke
Úložný priestor pod prednoulakťovou opierkou
Stlačením tlačidla vyklopte lakťovú
opierku. Lakťová opierka musí byť v
zadnej krajnej polohe.
Odkladací priestor v
stredovej konzole
Predná konzola
Pod krytom je k dispozícii úložný
priestor podľa prevedenia vozidla.
Posuňte kryt dozadu.
Rám držiaka šálok môžete vybrať
stlačením tlačidla. Rám môžete vložiť
do príručnej odkladacej schránky.

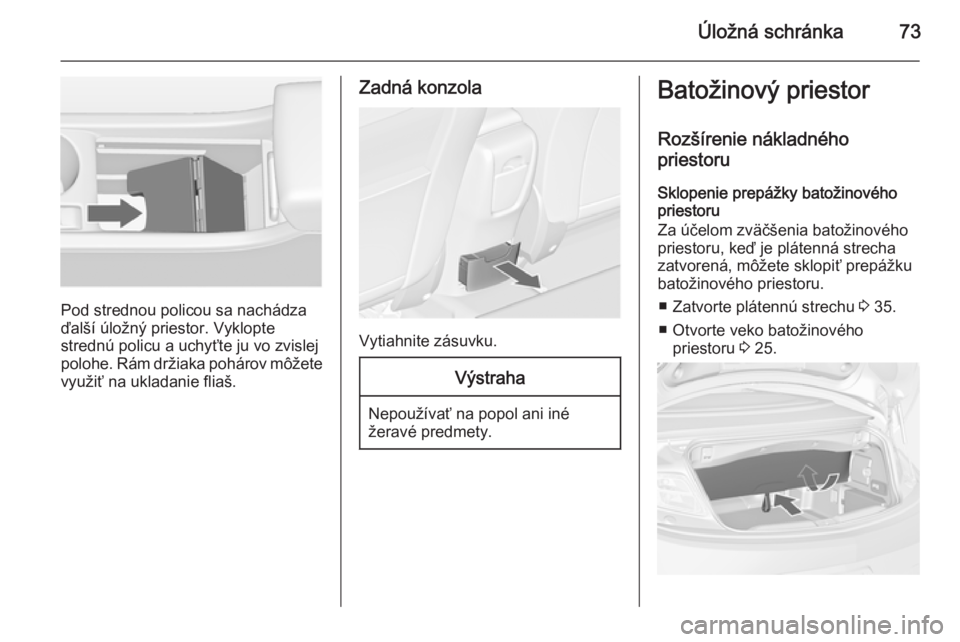

Page 75 of 255
Úložná schránka73
Pod strednou policou sa nachádza
ďalší úložný priestor. Vyklopte
strednú policu a uchyťte ju vo zvislej
polohe. Rám držiaka pohárov môžete
využiť na ukladanie fliaš.
Zadná konzola
Vytiahnite zásuvku.
Výstraha
Nepoužívať na popol ani iné žeravé predmety.
Batožinový priestor
Rozšírenie nákladnéhopriestoru
Sklopenie prepážky batožinového
priestoru
Za účelom zväčšenia batožinového
priestoru, keď je plátenná strecha
zatvorená, môžete sklopiť prepážku
batožinového priestoru.
■ Zatvorte plátennú strechu 3 35.
■ Otvorte veko batožinového priestoru 3 25.

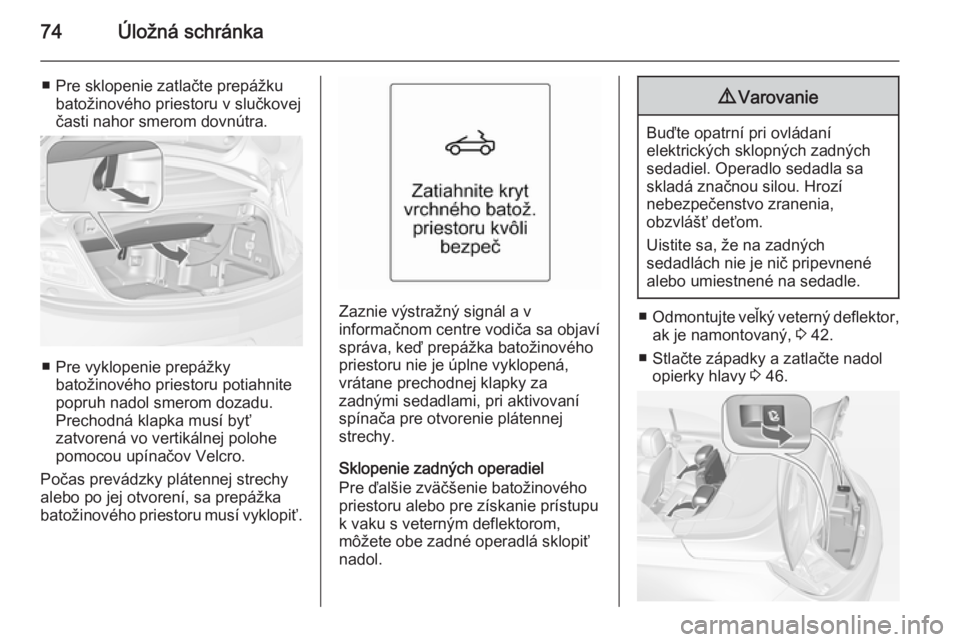

Page 76 of 255
74Úložná schránka
■ Pre sklopenie zatlačte prepážkubatožinového priestoru v slučkovej
časti nahor smerom dovnútra.
■ Pre vyklopenie prepážky batožinového priestoru potiahnitepopruh nadol smerom dozadu.
Prechodná klapka musí byť
zatvorená vo vertikálnej polohe
pomocou upínačov Velcro.
Počas prevádzky plátennej strechy
alebo po jej otvorení, sa prepážka
batožinového priestoru musí vyklopiť.
Zaznie výstražný signál a v
informačnom centre vodiča sa objaví
správa, keď prepážka batožinového
priestoru nie je úplne vyklopená,
vrátane prechodnej klapky za
zadnými sedadlami, pri aktivovaní
spínača pre otvorenie plátennej
strechy.
Sklopenie zadných operadiel
Pre ďalšie zväčšenie batožinového
priestoru alebo pre získanie prístupu
k vaku s veterným deflektorom,
môžete obe zadné operadlá sklopiť
nadol.
9 Varovanie
Buďte opatrní pri ovládaní
elektrických sklopných zadných
sedadiel. Operadlo sedadla sa
skladá značnou silou. Hrozí
nebezpečenstvo zranenia,
obzvlášť deťom.
Uistite sa, že na zadných
sedadlách nie je nič pripevnené
alebo umiestnené na sedadle.
■ Odmontujte veľký veterný deflektor,
ak je namontovaný, 3 42.
■ Stlačte západky a zatlačte nadol opierky hlavy 3 46.

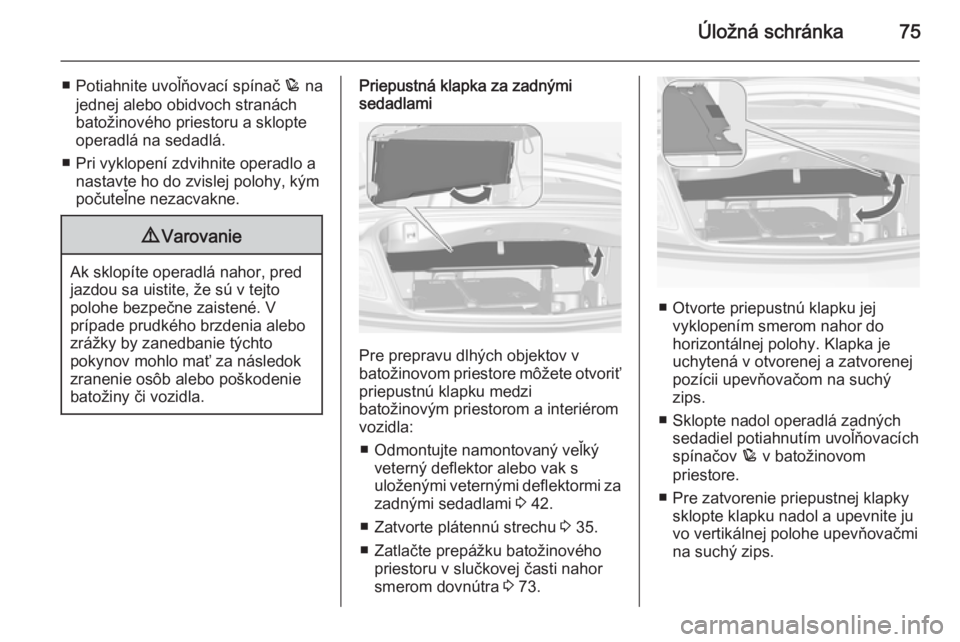

Page 77 of 255
Úložná schránka75
■ Potiahnite uvoľňovací spínač p na
jednej alebo obidvoch stranách
batožinového priestoru a sklopte
operadlá na sedadlá.
■ Pri vyklopení zdvihnite operadlo a nastavte ho do zvislej polohy, kýmpočuteľne nezacvakne.9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Priepustná klapka za zadnými
sedadlami
Pre prepravu dlhých objektov v
batožinovom priestore môžete otvoriť
priepustnú klapku medzi
batožinovým priestorom a interiérom
vozidla:
■ Odmontujte namontovaný veľký veterný deflektor alebo vak s
uloženými veternými deflektormi za zadnými sedadlami 3 42.
■ Zatvorte plátennú strechu 3 35.
■ Zatlačte prepážku batožinového priestoru v slučkovej časti nahor
smerom dovnútra 3 73.
■ Otvorte priepustnú klapku jej
vyklopením smerom nahor do
horizontálnej polohy. Klapka je
uchytená v otvorenej a zatvorenej
pozícii upevňovačom na suchý zips.
■ Sklopte nadol operadlá zadných sedadiel potiahnutím uvoľňovacích
spínačov p v batožinovom
priestore.
■ Pre zatvorenie priepustnej klapky sklopte klapku nadol a upevnite juvo vertikálnej polohe upevňovačmi
na suchý zips.
Page 78 of 255
76Úložná schránka
Vyklopte prepážku batožinového
priestoru zatiahnutím slučky smerom
nadol do zadnej časti, aby ste mohli
otvoriť plátennú strechu. Priepustná
klapka musí byť zatvorená do
vertikálnej polohy.
Zadný úložný priestor
Háčiky na nákupné tašky
Háčiky na hornej hrane batožinového priestoru môžete využiť na zavesenie
tašiek. Maximálne zaťaženie: 5 kg.
Kryt zadného úložného
priestoru podlahy
Zadný kryt v podlahe
Kryt zadnej podlahy je možné
zdvihnúť a odmontovať. Pod krytom
sa nachádza rezervné koleso,
náradie vozidla alebo súprava na
opravu pneumatík.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.

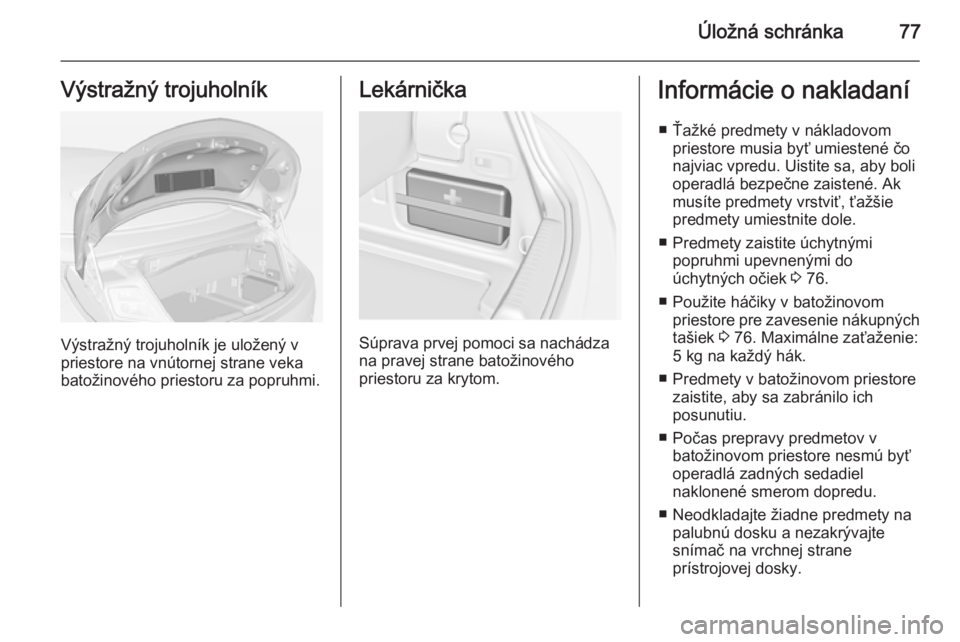

Page 79 of 255
Úložná schránka77Výstražný trojuholník
Výstražný trojuholník je uložený v
priestore na vnútornej strane veka
batožinového priestoru za popruhmi.
Lekárnička
Súprava prvej pomoci sa nachádza
na pravej strane batožinového
priestoru za krytom.
Informácie o nakladaní
■ Ťažké predmety v nákladovom priestore musia byť umiestené čo
najviac vpredu. Uistite sa, aby boli
operadlá bezpečne zaistené. Ak
musíte predmety vrstviť, ťažšie
predmety umiestnite dole.
■ Predmety zaistite úchytnými popruhmi upevnenými do
úchytných očiek 3 76.
■ Použite háčiky v batožinovom priestore pre zavesenie nákupnýchtašiek 3 76. Maximálne zaťaženie:
5 kg na každý hák.
■ Predmety v batožinovom priestore zaistite, aby sa zabránilo ich
posunutiu.
■ Počas prepravy predmetov v batožinovom priestore nesmú byť
operadlá zadných sedadiel
naklonené smerom dopredu.
■ Neodkladajte žiadne predmety na palubnú dosku a nezakrývajte
snímač na vrchnej strane
prístrojovej dosky.

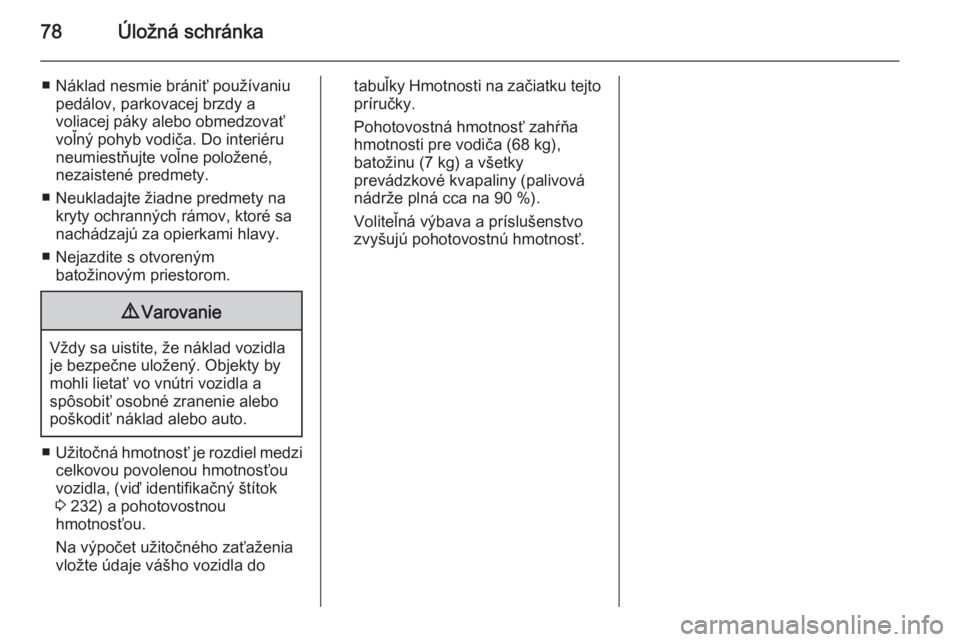

Page 80 of 255
78Úložná schránka
■ Náklad nesmie brániť používaniupedálov, parkovacej brzdy a
voliacej páky alebo obmedzovať
voľný pohyb vodiča. Do interiéru
neumiestňujte voľne položené,
nezaistené predmety.
■ Neukladajte žiadne predmety na kryty ochranných rámov, ktoré sa
nachádzajú za opierkami hlavy.
■ Nejazdite s otvoreným batožinovým priestorom.9 Varovanie
Vždy sa uistite, že náklad vozidla
je bezpečne uložený. Objekty by
mohli lietať vo vnútri vozidla a
spôsobiť osobné zranenie alebo
poškodiť náklad alebo auto.
■ Užitočná hmotnosť je rozdiel medzi
celkovou povolenou hmotnosťou
vozidla, (viď identifikačný štítok 3 232) a pohotovostnou
hmotnosťou.
Na výpočet užitočného zaťaženia
vložte údaje vášho vozidla do
tabuľky Hmotnosti na začiatku tejto
príručky.
Pohotovostná hmotnosť zahŕňa hmotnosti pre vodiča (68 kg),
batožinu (7 kg) a všetky
prevádzkové kvapaliny (palivová
nádrže plná cca na 90 %).
Voliteľná výbava a príslušenstvo
zvyšujú pohotovostnú hmotnosť.
