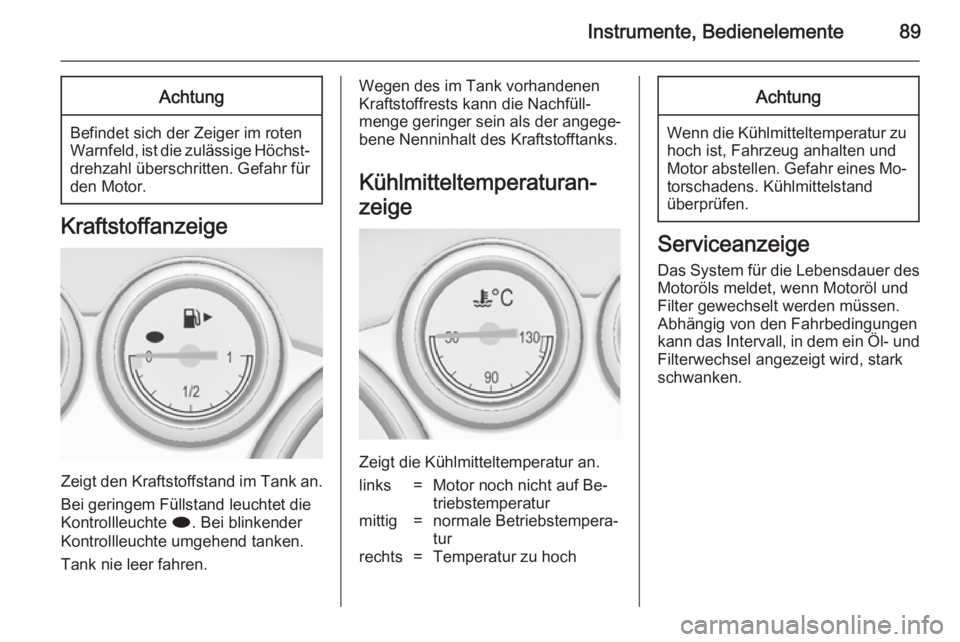

Instrumente, Bedienelemente89Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstempera‐
turrechts=Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.

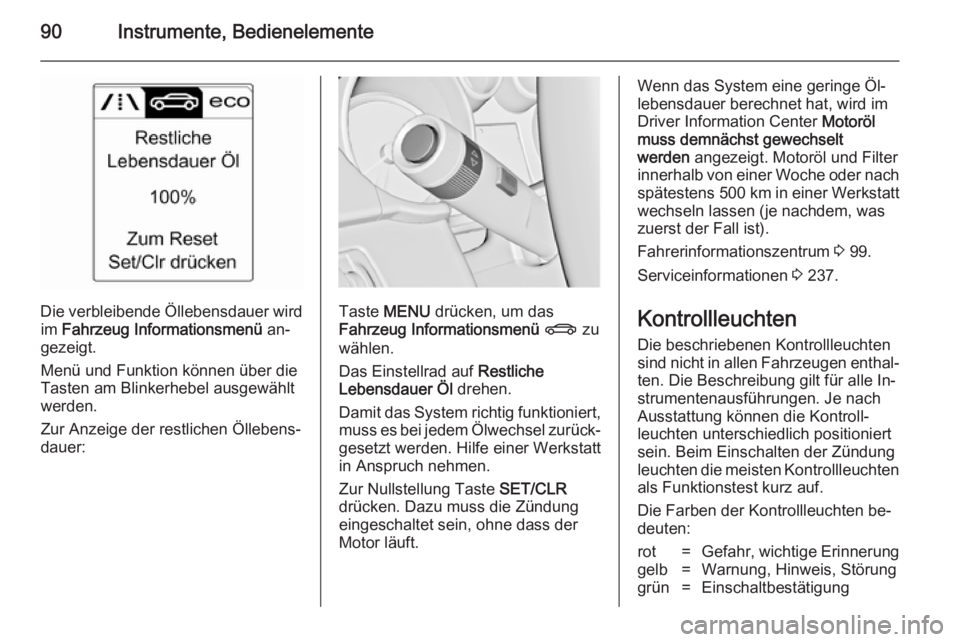

90Instrumente, Bedienelemente
Die verbleibende Öllebensdauer wirdim Fahrzeug Informationsmenü an‐
gezeigt.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐ dauer:Taste MENU drücken, um das
Fahrzeug Informationsmenü X zu
wählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert,
muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung
eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was
zuerst der Fall ist).
Fahrerinformationszentrum 3 99.
Serviceinformationen 3 237.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige Erinnerunggelb=Warnung, Hinweis, Störunggrün=Einschaltbestätigung

Instrumente, Bedienelemente91
blau=Einschaltbestätigungweiß=Einschaltbestätigung

92Instrumente, Bedienelemente
Kontrollleuchten am Instrument

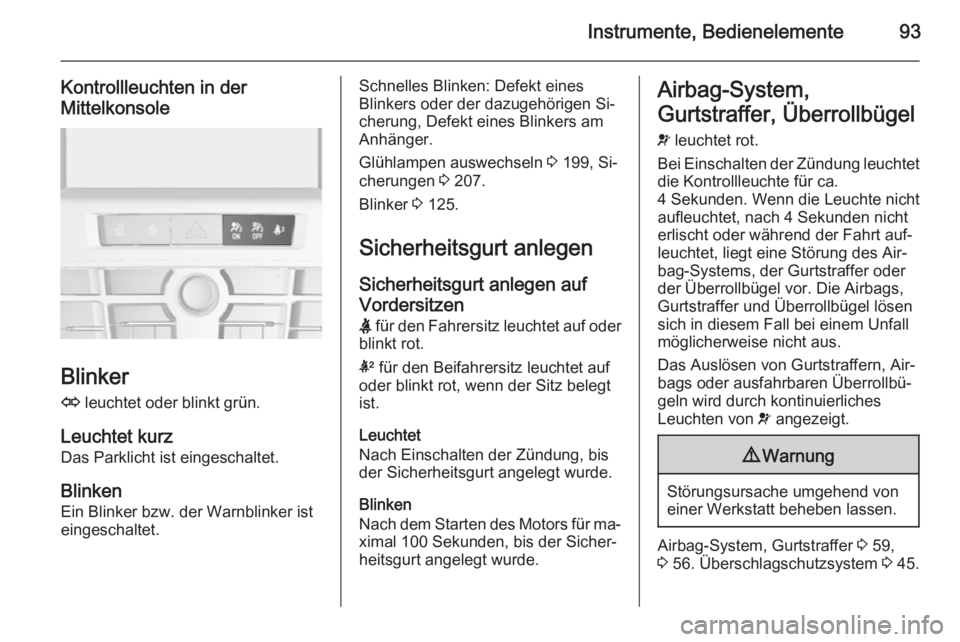

Instrumente, Bedienelemente93
Kontrollleuchten in derMittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Si‐
cherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 199, Si‐
cherungen 3 207.
Blinker 3 125.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchtet
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐
ximal 100 Sekunden, bis der Sicher‐ heitsgurt angelegt wurde.Airbag-System,
Gurtstraffer, Überrollbügel v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn die Leuchte nicht
aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung des Air‐
bag-Systems, der Gurtstraffer oder
der Überrollbügel vor. Die Airbags,
Gurtstraffer und Überrollbügel lösen
sich in diesem Fall bei einem Unfall
möglicherweise nicht aus.
Das Auslösen von Gurtstraffern, Air‐
bags oder ausfahrbaren Überrollbü‐
geln wird durch kontinuierliches
Leuchten von v angezeigt.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Airbag-System, Gurtstraffer 3 59,
3 56. Überschlagschutzsystem 3 45.

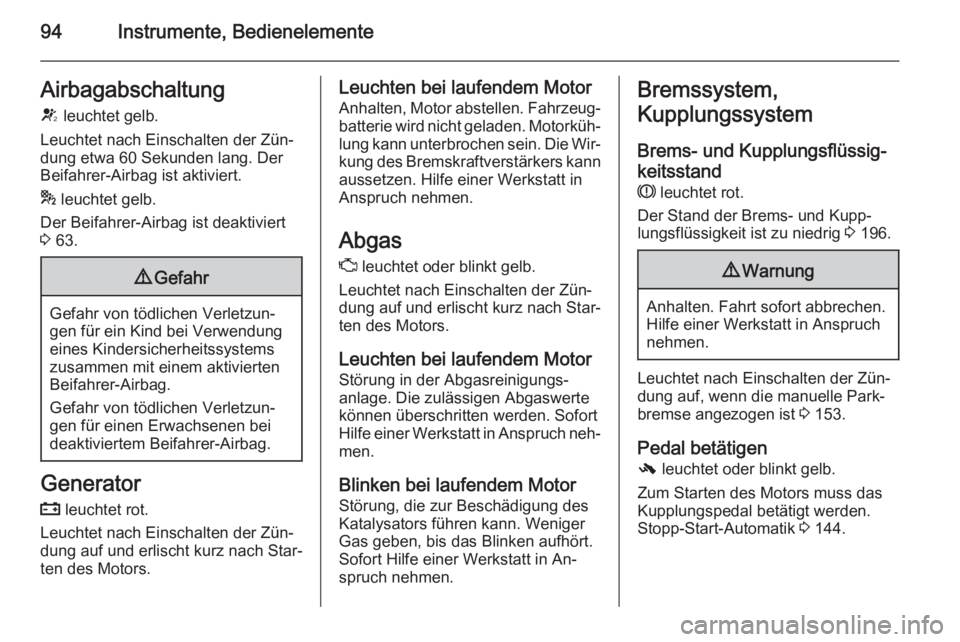

94Instrumente, BedienelementeAirbagabschaltungV leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung etwa 60 Sekunden lang. Der
Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 63.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.Bremssystem,
Kupplungssystem
Brems- und Kupplungsflüssig‐
keitsstand R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 196.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 153.
Pedal betätigen
- leuchtet oder blinkt gelb.
Zum Starten des Motors muss das
Kupplungspedal betätigt werden.
Stopp-Start-Automatik 3 144.

Instrumente, Bedienelemente95
Leuchtet
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 153.
Blinken
Zum Starten des Motors muss das
Kupplungspedal betätigt werden
3 143.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchtet Elektrische Parkbremse ist angezo‐
gen 3 153.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐ schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐
rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐
men.Störung der elektrischen
Parkbremse j leuchtet oder blinkt gelb.
Leuchtet Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 153.
Blinken Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 153.
Hochschalten
Wenn aus Gründen der Kraftstoffer‐
sparnis ein Hochschalten empfohlen
wird, wird [ als Symbol oder als
ganze Seite im Driver Information
Center angezeigt.
EcoFlex-Fahrassistent 3 99.
Lenkunterstützung
c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung
Die Lenkunterstützung ist durch eine Überhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 144.

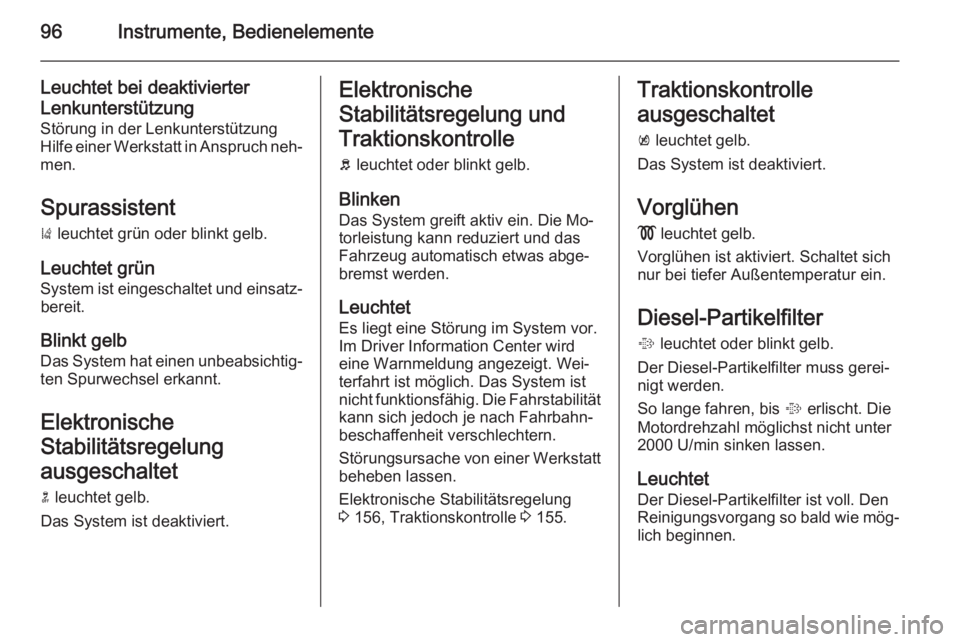

96Instrumente, Bedienelemente
Leuchtet bei deaktivierter
Lenkunterstützung Störung in der Lenkunterstützung
Hilfe einer Werkstatt in Anspruch neh‐
men.
Spurassistent
) leuchtet grün oder blinkt gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐ bereit.
Blinkt gelb
Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.Elektronische
Stabilitätsregelung und
Traktionskontrolle b leuchtet oder blinkt gelb.
Blinken
Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Leuchtet Es liegt eine Störung im System vor.
Im Driver Information Center wird
eine Warnmeldung angezeigt. Wei‐
terfahrt ist möglich. Das System ist
nicht funktionsfähig. Die Fahrstabilität kann sich jedoch je nach Fahrbahn‐
beschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Elektronische Stabilitätsregelung
3 156, Traktionskontrolle 3 155.Traktionskontrolle
ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich nur bei tiefer Außentemperatur ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.

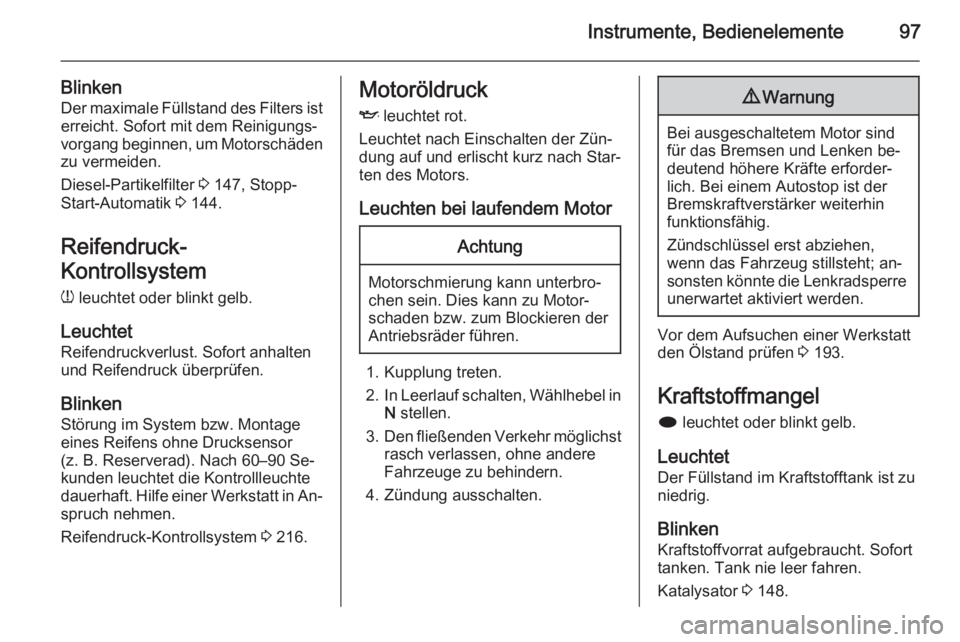

Instrumente, Bedienelemente97
BlinkenDer maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Diesel-Partikelfilter 3 147, Stopp-
Start-Automatik 3 144.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchtet Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 216.Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostop ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 193.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchtet Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 148.

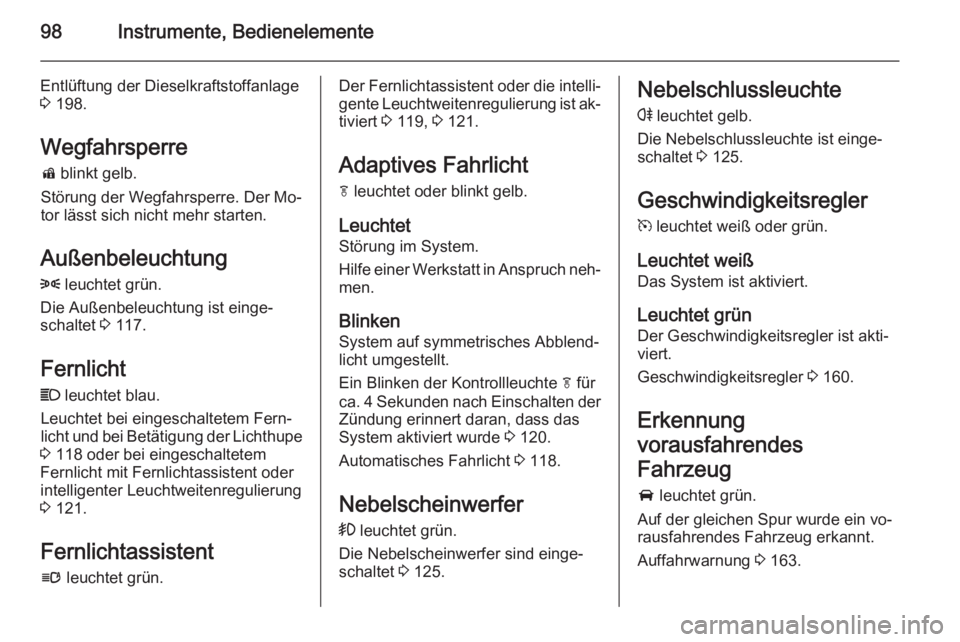

98Instrumente, Bedienelemente
Entlüftung der Dieselkraftstoffanlage
3 198.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Außenbeleuchtung 8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 117.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigung der Lichthupe
3 118 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 121.
Fernlichtassistent l leuchtet grün.Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist ak‐ tiviert 3 119, 3 121.
Adaptives Fahrlicht f leuchtet oder blinkt gelb.
Leuchtet Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken
System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 120.
Automatisches Fahrlicht 3 118.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 125.Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 125.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Der Geschwindigkeitsregler ist akti‐
viert.
Geschwindigkeitsregler 3 160.
Erkennung
vorausfahrendes
Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Auffahrwarnung 3 163.
