Page 211 of 261

Fahrzeugwartung209
Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Spiegelheizung7Gebläsesteuerung8Lambdasonde, Motorkühlung9Heckscheibensensor10Fahrzeugbatteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, Automati‐
sches Fahrlicht13ABS-Ventile14–15MotorsteuergerätNr.Stromkreis16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Batterieplusverteilung hinten22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Start-/Stoppsystem29Elektrische Parkbremse30ABS-Pumpe
Page 212 of 261

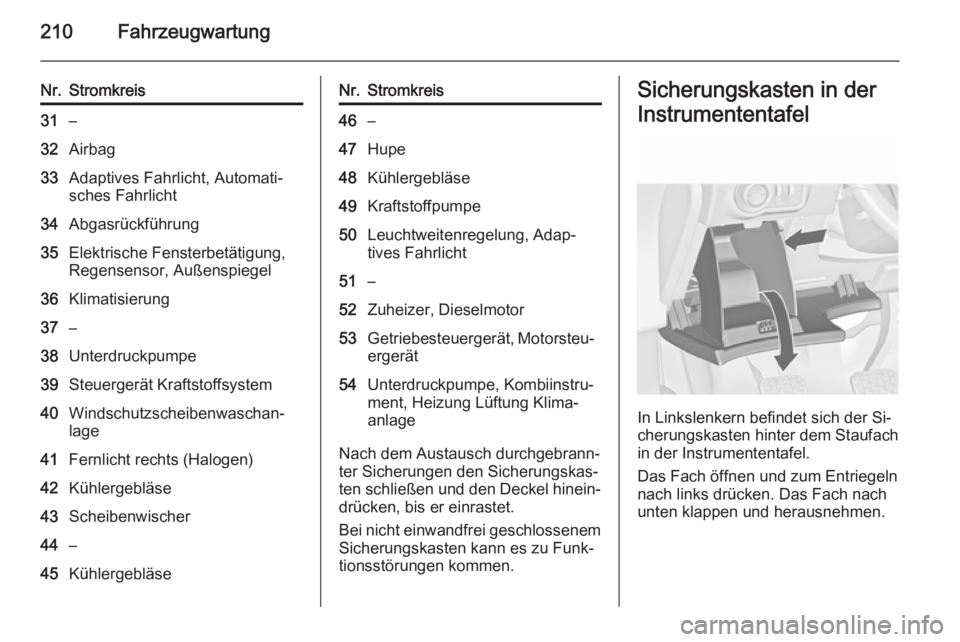

210Fahrzeugwartung
Nr.Stromkreis31–32Airbag33Adaptives Fahrlicht, Automati‐
sches Fahrlicht34Abgasrückführung35Elektrische Fensterbetätigung,
Regensensor, Außenspiegel36Klimatisierung37–38Unterdruckpumpe39Steuergerät Kraftstoffsystem40Windschutzscheibenwaschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer44–45KühlergebläseNr.Stromkreis46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung, Adap‐ tives Fahrlicht51–52Zuheizer, Dieselmotor53Getriebesteuergerät, Motorsteu‐ ergerät54Unterdruckpumpe, Kombiinstru‐
ment, Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.
Page 213 of 261

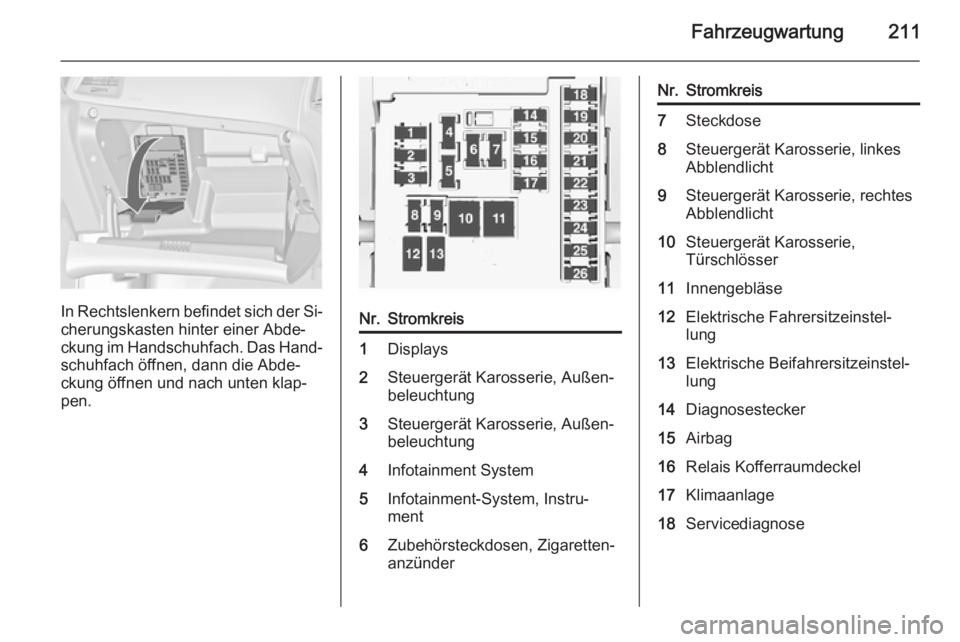

Fahrzeugwartung211
In Rechtslenkern befindet sich der Si‐cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
Nr.Stromkreis1Displays2Steuergerät Karosserie, Außen‐ beleuchtung3Steuergerät Karosserie, Außen‐
beleuchtung4Infotainment System5Infotainment-System, Instru‐
ment6Zubehörsteckdosen, Zigaretten‐
anzünderNr.Stromkreis7Steckdose8Steuergerät Karosserie, linkes
Abblendlicht9Steuergerät Karosserie, rechtes
Abblendlicht10Steuergerät Karosserie,
Türschlösser11Innengebläse12Elektrische Fahrersitzeinstel‐
lung13Elektrische Beifahrersitzeinstel‐
lung14Diagnosestecker15Airbag16Relais Kofferraumdeckel17Klimaanlage18Servicediagnose
Page 214 of 261

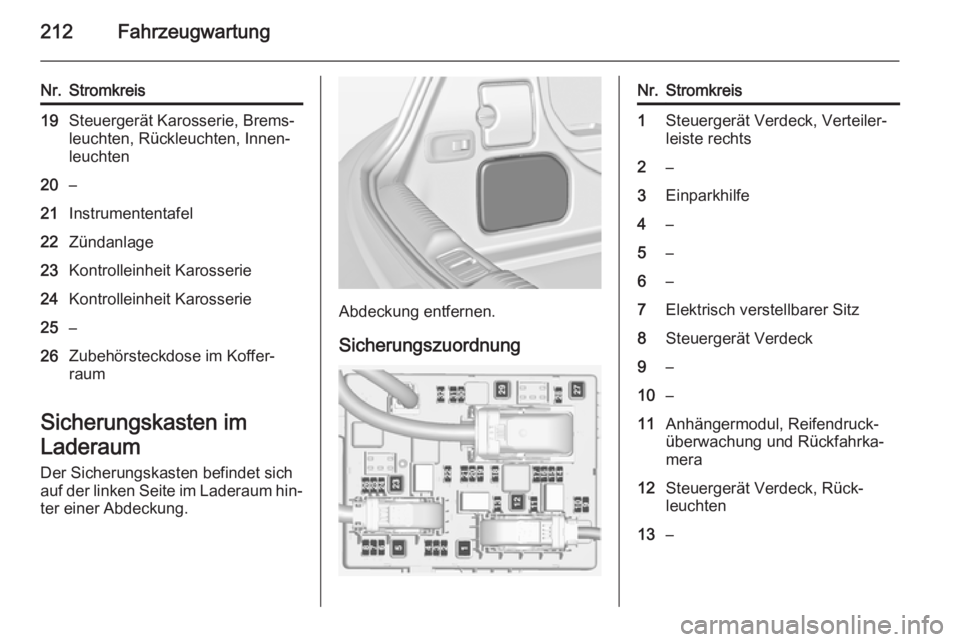

212Fahrzeugwartung
Nr.Stromkreis19Steuergerät Karosserie, Brems‐
leuchten, Rückleuchten, Innen‐
leuchten20–21Instrumententafel22Zündanlage23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26Zubehörsteckdose im Koffer‐
raum
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.
Abdeckung entfernen.
Sicherungszuordnung
Nr.Stromkreis1Steuergerät Verdeck, Verteiler‐
leiste rechts2–3Einparkhilfe4–5–6–7Elektrisch verstellbarer Sitz8Steuergerät Verdeck9–10–11Anhängermodul, Reifendruck‐
überwachung und Rückfahrka‐
mera12Steuergerät Verdeck, Rück‐
leuchten13–
Page 215 of 261

Fahrzeugwartung213
Nr.Stromkreis14Hintersitz elektrisches
Vorklappen15–16Sitzbelüftung, Rückfahrkamera,
Steuergerät Verdeck17–18–19Lenkradheizung20–21Sitzheizung22–23Steuergerät Verdeck, Verteiler‐
leiste links24–25–26Sicherung für Nicht-Logistik-
Modus27Passiver ZugangNr.Stromkreis28–29Hydraulikeinheit30–31–32Flex RideWagenwerkzeug
Fahrzeuge mit Reserverad
Laderaumbodenabdeckung öffnen.
Wagenheber, Wagenwerkzeug und
ein Gurt zur Befestigung eines be‐
schädigten Rades befinden sich im
Werkzeugkasten unter dem Reserve‐ rad im Laderaum. Der Radschlüssel
und die Abschleppöse befinden sich
in der Werkzeugtasche, die in der
Nähe des Werkzeugkastens in der
Reserveradaufnahme verstaut ist.
Reserverad 3 226.
Page 216 of 261

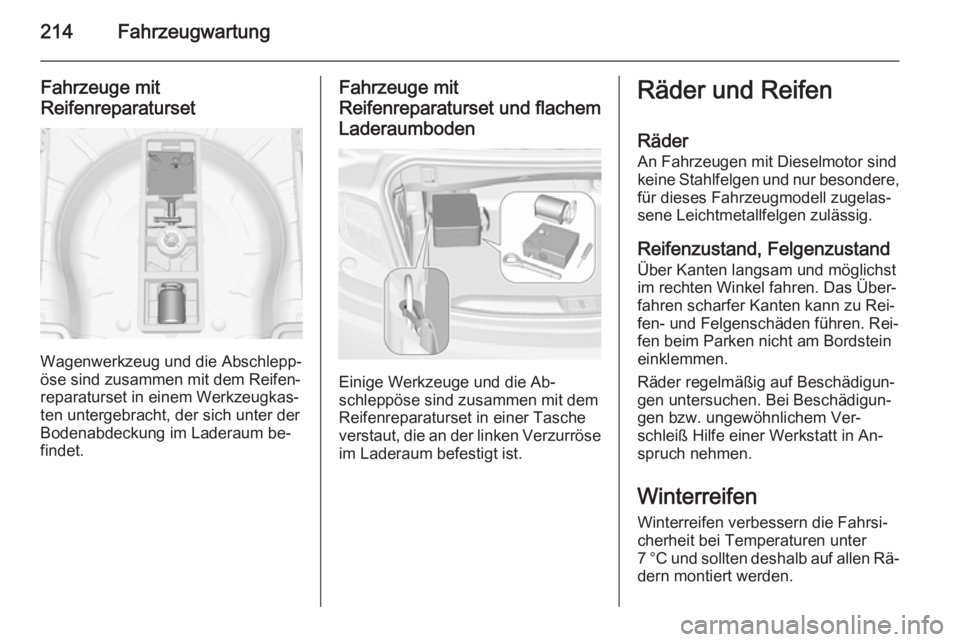

214Fahrzeugwartung
Fahrzeuge mit
Reifenreparaturset
Wagenwerkzeug und die Abschlepp‐
öse sind zusammen mit dem Reifen‐
reparaturset in einem Werkzeugkas‐
ten untergebracht, der sich unter der
Bodenabdeckung im Laderaum be‐
findet.
Fahrzeuge mit
Reifenreparaturset und flachem
Laderaumboden
Einige Werkzeuge und die Ab‐
schleppöse sind zusammen mit dem Reifenreparaturset in einer Tasche
verstaut, die an der linken Verzurröse im Laderaum befestigt ist.
Räder und Reifen
Räder An Fahrzeugen mit Dieselmotor sind
keine Stahlfelgen und nur besondere,
für dieses Fahrzeugmodell zugelas‐
sene Leichtmetallfelgen zulässig.
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen Rä‐ dern montiert werden.
Page 217 of 261

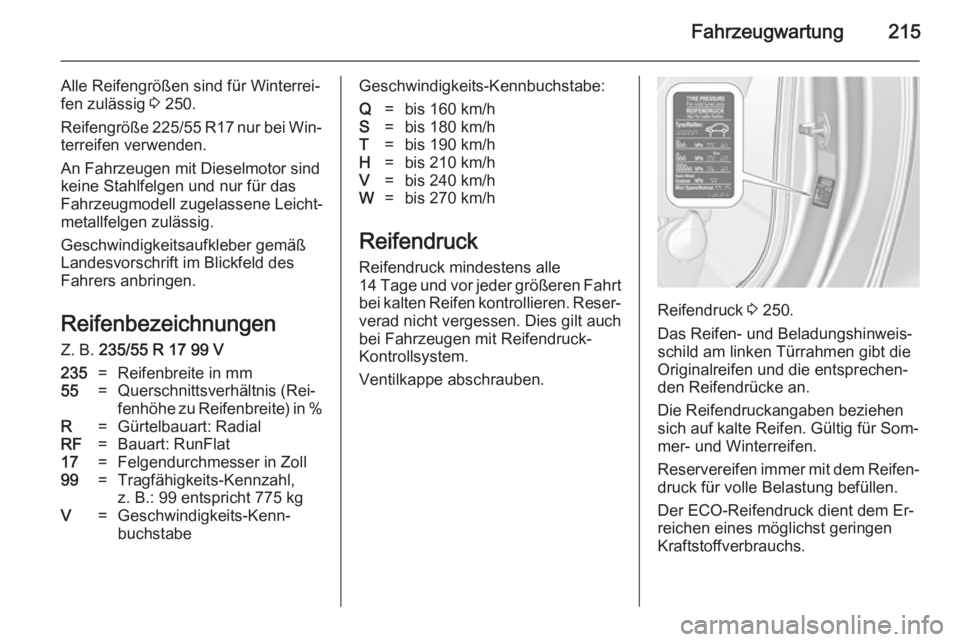

Fahrzeugwartung215
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 250.
Reifengröße 225/55 R17 nur bei Win‐
terreifen verwenden.
An Fahrzeugen mit Dieselmotor sind keine Stahlfelgen und nur für das
Fahrzeugmodell zugelassene Leicht‐
metallfelgen zulässig.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 235/55 R 17 99 V235=Reifenbreite in mm55=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat17=Felgendurchmesser in Zoll99=Tragfähigkeits-Kennzahl,
z. B.: 99 entspricht 775 kgV=Geschwindigkeits-Kenn‐
buchstabeGeschwindigkeits-Kennbuchstabe:Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/h
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 250.
Das Reifen- und Beladungshinweis‐
schild am linken Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Page 218 of 261

216Fahrzeugwartung
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 245.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 250.
Die für Ihr Fahrzeug zugelassenen Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden muss, Zündung ausschalten. Nach
dem Anpassen des Reifendrucks die
Zündung einschalten und im Driver
Information Center auf der Seite
Reifenbelastung die passende Ein‐
stellung auswählen 3 99.
Reifendruck-
Kontrollsystem
Das Reifendruck-Kontrollsystem überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.
Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt werden.
Das Menü kann über die Tasten auf
dem Blinkerhebel aufgerufen werden.
Page 219 of 261

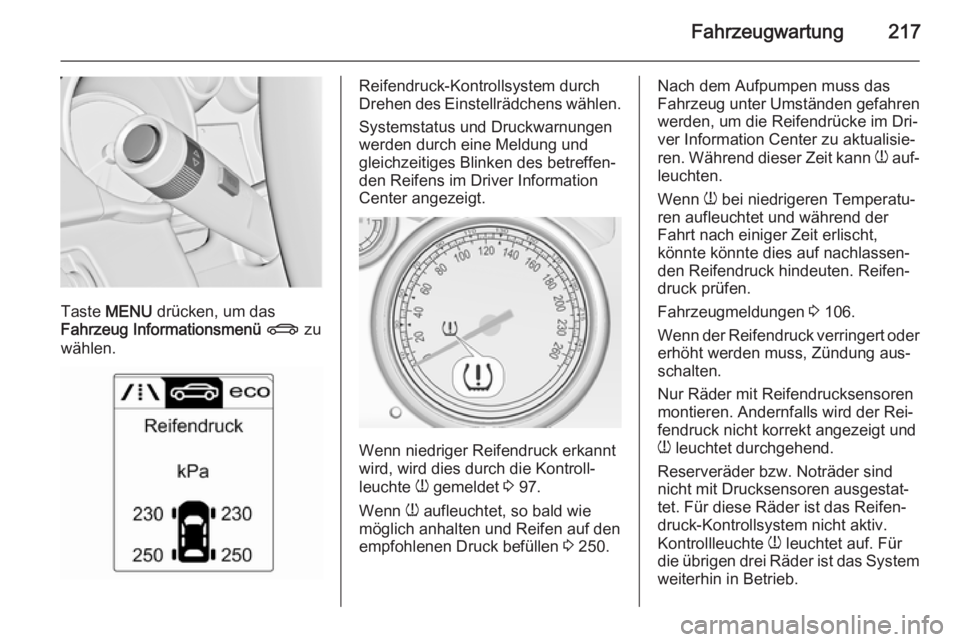

Fahrzeugwartung217
Taste MENU drücken, um das
Fahrzeug Informationsmenü X zu
wählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden durch eine Meldung und
gleichzeitiges Blinken des betreffen‐
den Reifens im Driver Information
Center angezeigt.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 97.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 250.
Nach dem Aufpumpen muss das
Fahrzeug unter Umständen gefahren
werden, um die Reifendrücke im Dri‐
ver Information Center zu aktualisie‐
ren. Während dieser Zeit kann w auf‐
leuchten.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte könnte dies auf nachlassen‐
den Reifendruck hindeuten. Reifen‐
druck prüfen.
Fahrzeugmeldungen 3 106.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Räder ist das System weiterhin in Betrieb.
Page 220 of 261

218Fahrzeugwartung
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-
Kontrollsystem stören.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 250 an den Beladungszu‐
stand anpassen und im Menü
Reifenbelastung im Driver Informa‐
tion Center, Fahrzeug Informations‐
menü die entsprechende Einstellung
auswählen 3 99.
Auswählen:
■ Leicht für Komfort-Reifendruck mit
bis zu 3 Insassen
■ Eco für Eco-Reifendruck mit bis zu
3 Insassen
■ Max bei voller Beladung
Automatisches Anlernen
Nach einem Radwechsel muss das
Fahrzeug ca. 20 Minuten lang stillste‐ hen, damit das System die Neube‐
rechnung durchführt. Für das fol‐
gende Anlernverfahren muss das
Fahrzeug 10 Minuten lang mit einer
Mindestgeschwindigkeit von 20 km/h
gefahren werden. In diesem Fall kön‐
nen im Driver Information Center $
bzw. wechselnde Druckwerte ange‐
zeigt werden.
Falls während des Anlernverfahrens
Probleme auftreten, wird im Driver In‐
formation Center eine Warnmeldung
angezeigt.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
Der im Driver Information Center an‐
gezeigte Wert für den Reifendruck ist
der tatsächliche Reifendruck. Daher
ist es wichtig, den Reifendruck mit kalten Reifen zu überprüfen.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht werden.
