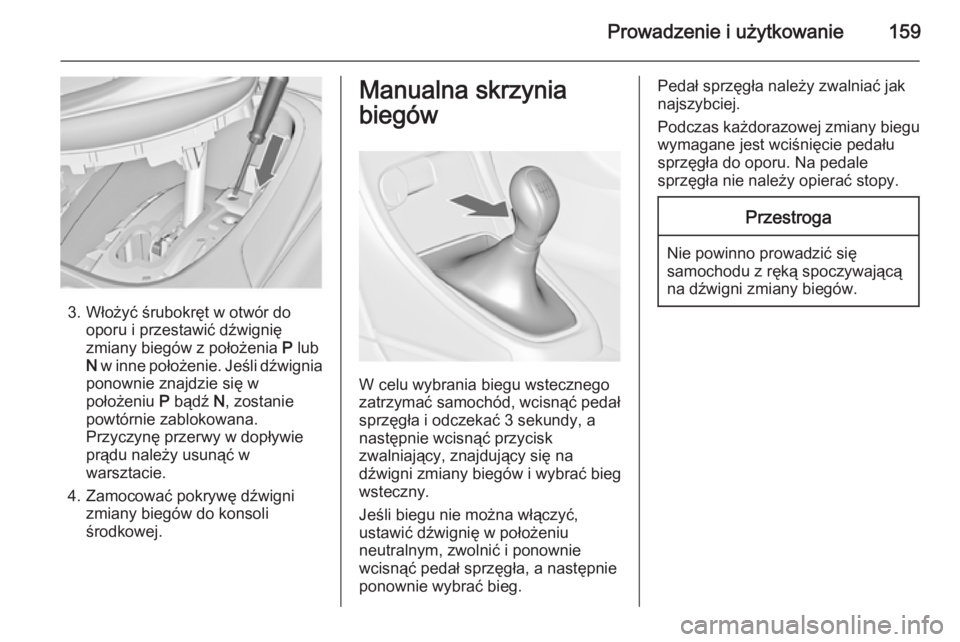

Prowadzenie i użytkowanie159
3. Włożyć śrubokręt w otwór dooporu i przestawić dźwignię
zmiany biegów z położenia P lub
N w inne położenie. Jeśli dźwignia
ponownie znajdzie się w
położeniu P bądź N, zostanie
powtórnie zablokowana.
Przyczynę przerwy w dopływie
prądu należy usunąć w warsztacie.
4. Zamocować pokrywę dźwigni zmiany biegów do konsoli
środkowej.
Manualna skrzynia
biegów
W celu wybrania biegu wstecznego
zatrzymać samochód, wcisnąć pedał
sprzęgła i odczekać 3 sekundy, a
następnie wcisnąć przycisk
zwalniający, znajdujący się na
dźwigni zmiany biegów i wybrać bieg
wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Pedał sprzęgła należy zwalniać jak
najszybciej.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.

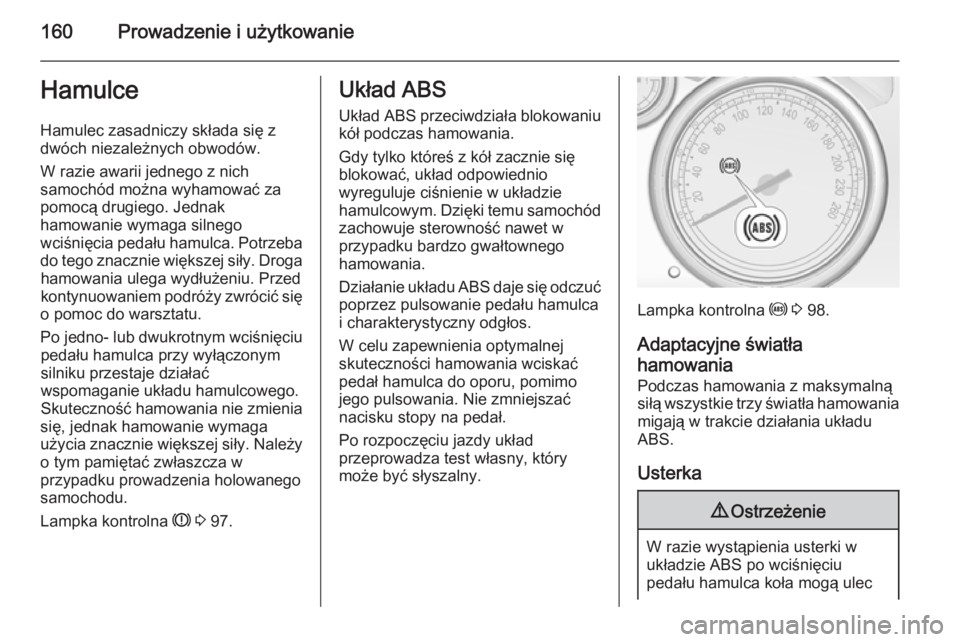

160Prowadzenie i użytkowanieHamulceHamulec zasadniczy składa się zdwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba
do tego znacznie większej siły. Droga hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego
samochodu.
Lampka kontrolna R 3 97.Układ ABS
Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, który
może być słyszalny.
Lampka kontrolna u 3 98.
Adaptacyjne światła
hamowania Podczas hamowania z maksymalnąsiłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka
9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec

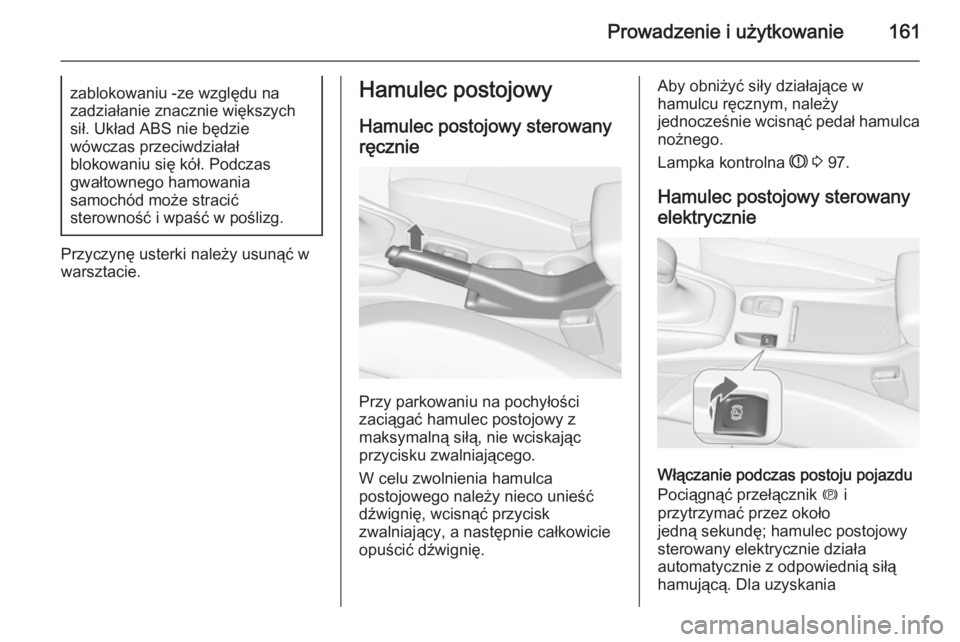

Prowadzenie i użytkowanie161zablokowaniu -ze względu nazadziałanie znacznie większych
sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
Hamulec postojowy sterowanyręcznie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie całkowicie
opuścić dźwignię.
Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał hamulca
nożnego.
Lampka kontrolna R 3 97.
Hamulec postojowy sterowany
elektrycznie
Włączanie podczas postoju pojazdu
Pociągnąć przełącznik m i
przytrzymać przez około
jedną sekundę; hamulec postojowy
sterowany elektrycznie działa
automatycznie z odpowiednią siłą
hamującą. Dla uzyskania

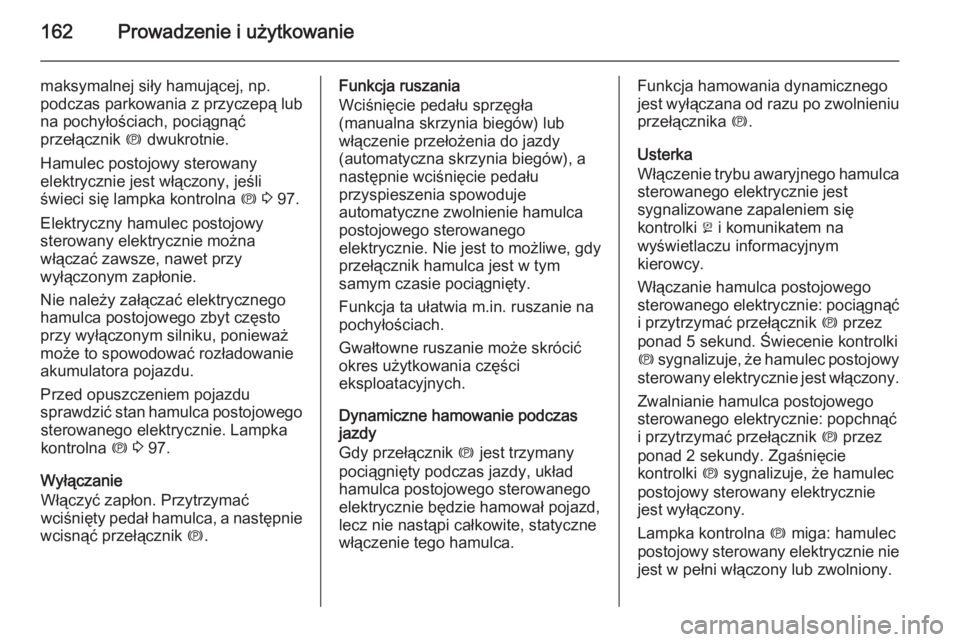

162Prowadzenie i użytkowanie
maksymalnej siły hamującej, np.
podczas parkowania z przyczepą lub
na pochyłościach, pociągnąć
przełącznik m dwukrotnie.
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m 3 97.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Przed opuszczeniem pojazdu
sprawdzić stan hamulca postojowego sterowanego elektrycznie. Lampka
kontrolna m 3 97.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.Funkcja ruszania
Wciśnięcie pedału sprzęgła
(manualna skrzynia biegów) lub
włączenie przełożenia do jazdy
(automatyczna skrzynia biegów), a następnie wciśnięcie pedału
przyspieszenia spowoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe, gdy przełącznik hamulca jest w tym
samym czasie pociągnięty.
Funkcja ta ułatwia m.in. ruszanie na
pochyłościach.
Gwałtowne ruszanie może skrócić
okres użytkowania części
eksploatacyjnych.
Dynamiczne hamowanie podczas jazdy
Gdy przełącznik m jest trzymany
pociągnięty podczas jazdy, układ
hamulca postojowego sterowanego
elektrycznie będzie hamował pojazd,
lecz nie nastąpi całkowite, statyczne
włączenie tego hamulca.Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.
Usterka
Włączenie trybu awaryjnego hamulca
sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j i komunikatem na
wyświetlaczu informacyjnym
kierowcy.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć
i przytrzymać przełącznik m przez
ponad 5 sekund. Świecenie kontrolki
m sygnalizuje, że hamulec postojowy
sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: popchnąć
i przytrzymać przełącznik m przez
ponad 2 sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony.

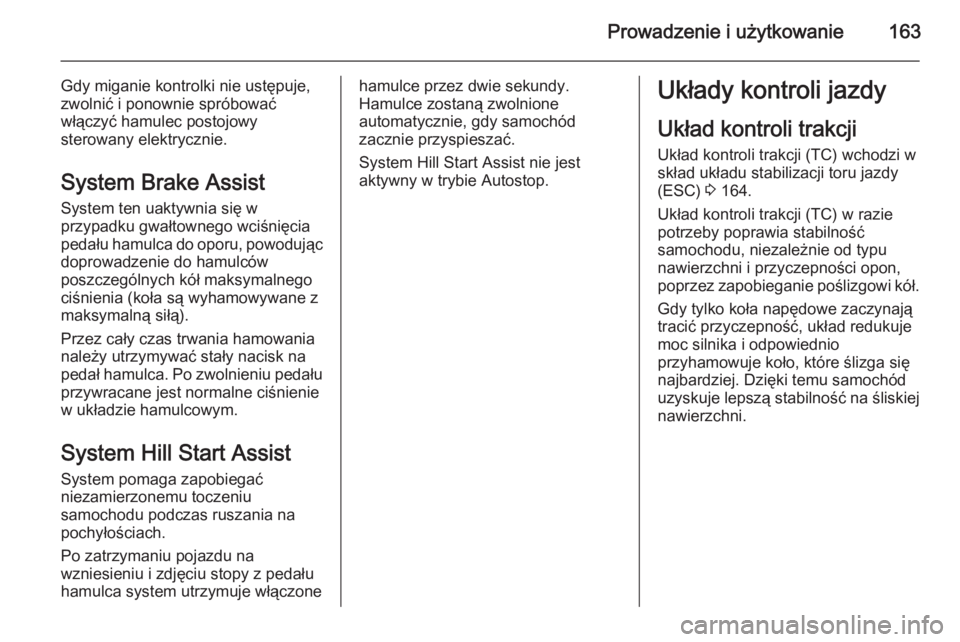

Prowadzenie i użytkowanie163
Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.
System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie w układzie hamulcowym.
System Hill Start Assist
System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączonehamulce przez dwie sekundy.
Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
System Hill Start Assist nie jest
aktywny w trybie Autostop.Układy kontroli jazdy
Układ kontroli trakcji
Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy
(ESC) 3 164.
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon,
poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej
nawierzchni.

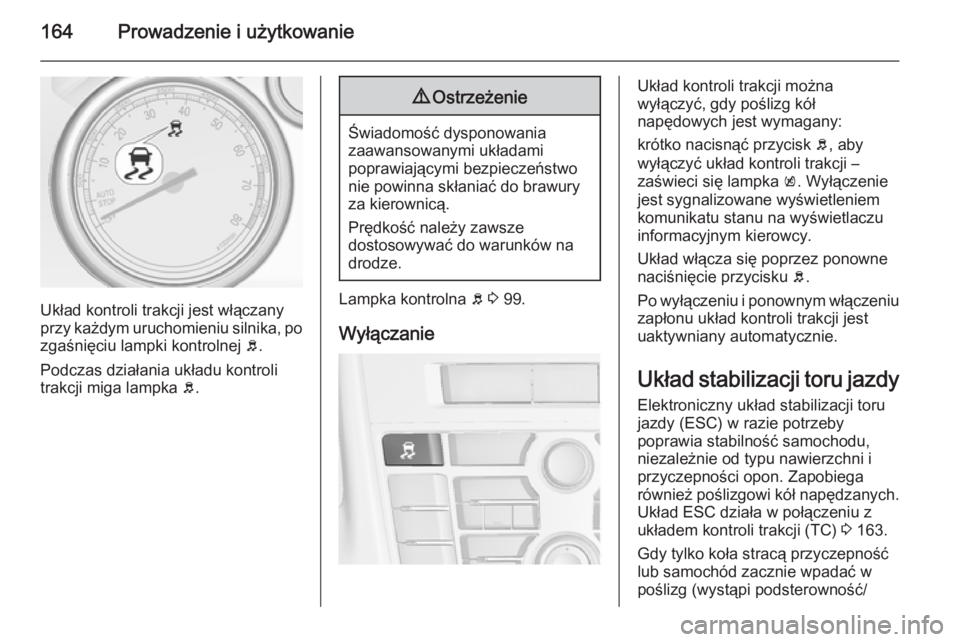

164Prowadzenie i użytkowanie
Układ kontroli trakcji jest włączany
przy każdym uruchomieniu silnika, po
zgaśnięciu lampki kontrolnej b.
Podczas działania układu kontroli
trakcji miga lampka b.
9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 99.
Wyłączanie
Układ kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany:
krótko nacisnąć przycisk b, aby
wyłączyć układ kontroli trakcji –
zaświeci się lampka k. Wyłączenie
jest sygnalizowane wyświetleniem komunikatu stanu na wyświetlaczu
informacyjnym kierowcy.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jestuaktywniany automatycznie.
Układ stabilizacji toru jazdy Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon. Zapobiega
również poślizgowi kół napędzanych.
Układ ESC działa w połączeniu z układem kontroli trakcji (TC) 3 163.
Gdy tylko koła stracą przyczepność lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/

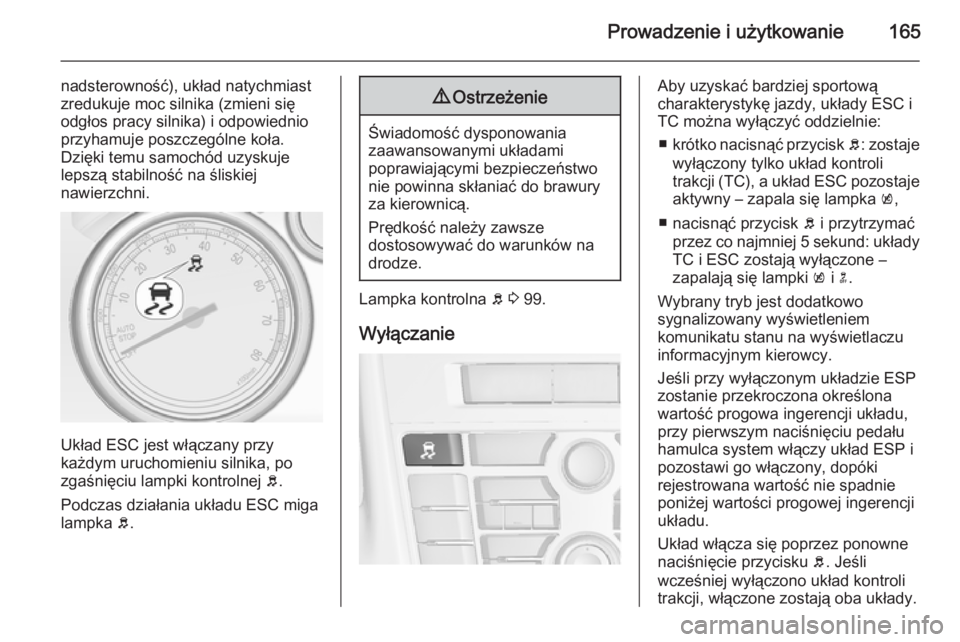

Prowadzenie i użytkowanie165
nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio przyhamuje poszczególne koła.
Dzięki temu samochód uzyskuje
lepszą stabilność na śliskiej
nawierzchni.
Układ ESC jest włączany przy
każdym uruchomieniu silnika, po
zgaśnięciu lampki kontrolnej b.
Podczas działania układu ESC miga
lampka b.
9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 99.
Wyłączanie
Aby uzyskać bardziej sportową
charakterystykę jazdy, układy ESC i
TC można wyłączyć oddzielnie:
■ krótko nacisnąć przycisk b: zostaje
wyłączony tylko układ kontroli
trakcji (TC), a układ ESC pozostaje
aktywny – zapala się lampka k,
■ nacisnąć przycisk b i przytrzymać
przez co najmniej 5 sekund: układy TC i ESC zostają wyłączone –
zapalają się lampki k i n.
Wybrany tryb jest dodatkowo
sygnalizowany wyświetleniem
komunikatu stanu na wyświetlaczu
informacyjnym kierowcy.
Jeśli przy wyłączonym układzie ESP
zostanie przekroczona określona
wartość progowa ingerencji układu,
przy pierwszym naciśnięciu pedału
hamulca system włączy układ ESP i
pozostawi go włączony, dopóki
rejestrowana wartość nie spadnie
poniżej wartości progowej ingerencji
układu.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b. Jeśli
wcześniej wyłączono układ kontroli
trakcji, włączone zostają oba układy.

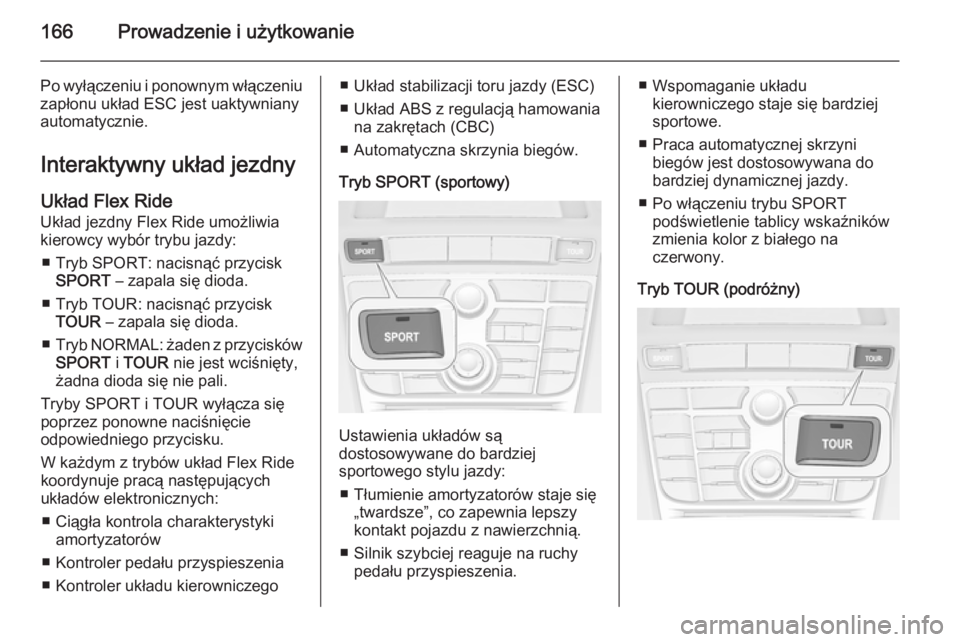

166Prowadzenie i użytkowanie
Po wyłączeniu i ponownym włączeniuzapłonu układ ESC jest uaktywniany
automatycznie.
Interaktywny układ jezdny
Układ Flex Ride Układ jezdny Flex Ride umożliwia
kierowcy wybór trybu jazdy:
■ Tryb SPORT: nacisnąć przycisk SPORT – zapala się dioda.
■ Tryb TOUR: nacisnąć przycisk TOUR – zapala się dioda.
■ Tryb NORMAL : żaden z przycisków
SPORT i TOUR nie jest wciśnięty,
żadna dioda się nie pali.
Tryby SPORT i TOUR wyłącza się
poprzez ponowne naciśnięcie
odpowiedniego przycisku.
W każdym z trybów układ Flex Ride
koordynuje pracą następujących
układów elektronicznych:
■ Ciągła kontrola charakterystyki amortyzatorów
■ Kontroler pedału przyspieszenia
■ Kontroler układu kierowniczego■ Układ stabilizacji toru jazdy (ESC)
■ Układ ABS z regulacją hamowania na zakrętach (CBC)
■ Automatyczna skrzynia biegów.
Tryb SPORT (sportowy)
Ustawienia układów są
dostosowywane do bardziej
sportowego stylu jazdy:
■ Tłumienie amortyzatorów staje się „twardsze”, co zapewnia lepszy
kontakt pojazdu z nawierzchnią.
■ Silnik szybciej reaguje na ruchy pedału przyspieszenia.
■ Wspomaganie układukierowniczego staje się bardziejsportowe.
■ Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej dynamicznej jazdy.
■ Po włączeniu trybu SPORT podświetlenie tablicy wskaźników
zmienia kolor z białego na
czerwony.
Tryb TOUR (podróżny)

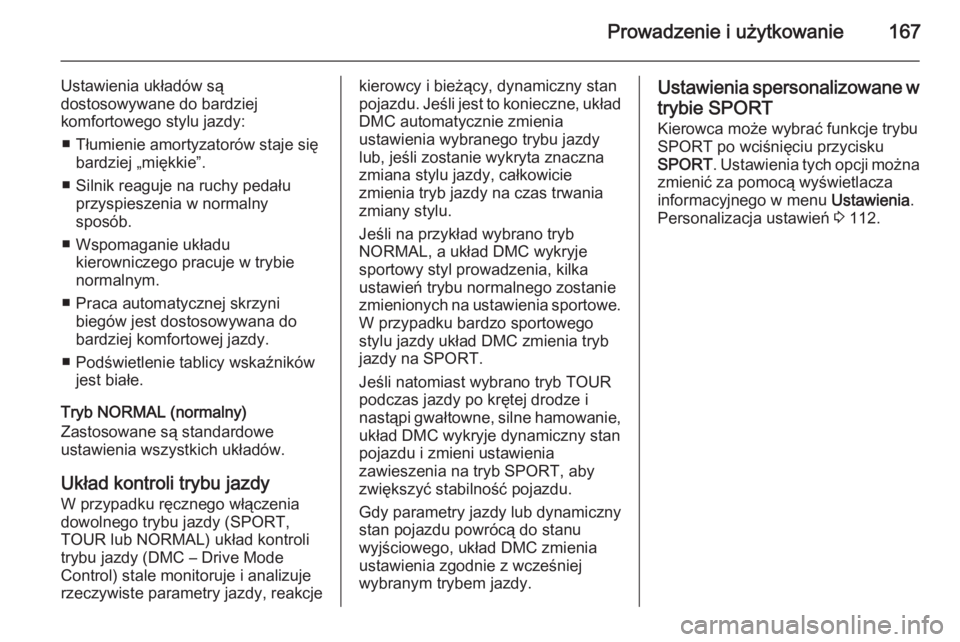

Prowadzenie i użytkowanie167
Ustawienia układów są
dostosowywane do bardziej
komfortowego stylu jazdy:
■ Tłumienie amortyzatorów staje się bardziej „miękkie”.
■ Silnik reaguje na ruchy pedału przyspieszenia w normalny
sposób.
■ Wspomaganie układu kierowniczego pracuje w trybie
normalnym.
■ Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej komfortowej jazdy.
■ Podświetlenie tablicy wskaźników jest białe.
Tryb NORMAL (normalny)
Zastosowane są standardowe
ustawienia wszystkich układów.
Układ kontroli trybu jazdy
W przypadku ręcznego włączenia
dowolnego trybu jazdy (SPORT,
TOUR lub NORMAL) układ kontroli
trybu jazdy (DMC – Drive Mode
Control) stale monitoruje i analizuje rzeczywiste parametry jazdy, reakcjekierowcy i bieżący, dynamiczny stan
pojazdu. Jeśli jest to konieczne, układ
DMC automatycznie zmienia
ustawienia wybranego trybu jazdy
lub, jeśli zostanie wykryta znaczna
zmiana stylu jazdy, całkowicie
zmienia tryb jazdy na czas trwania
zmiany stylu.
Jeśli na przykład wybrano tryb NORMAL, a układ DMC wykryje
sportowy styl prowadzenia, kilka
ustawień trybu normalnego zostanie zmienionych na ustawienia sportowe.
W przypadku bardzo sportowego
stylu jazdy układ DMC zmienia tryb jazdy na SPORT.
Jeśli natomiast wybrano tryb TOUR
podczas jazdy po krętej drodze i
nastąpi gwałtowne, silne hamowanie, układ DMC wykryje dynamiczny stanpojazdu i zmieni ustawienia
zawieszenia na tryb SPORT, aby
zwiększyć stabilność pojazdu.
Gdy parametry jazdy lub dynamiczny stan pojazdu powrócą do stanu
wyjściowego, układ DMC zmienia
ustawienia zgodnie z wcześniej
wybranym trybem jazdy.Ustawienia spersonalizowane w
trybie SPORT
Kierowca może wybrać funkcje trybu
SPORT po wciśnięciu przycisku
SPORT . Ustawienia tych opcji można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 112.

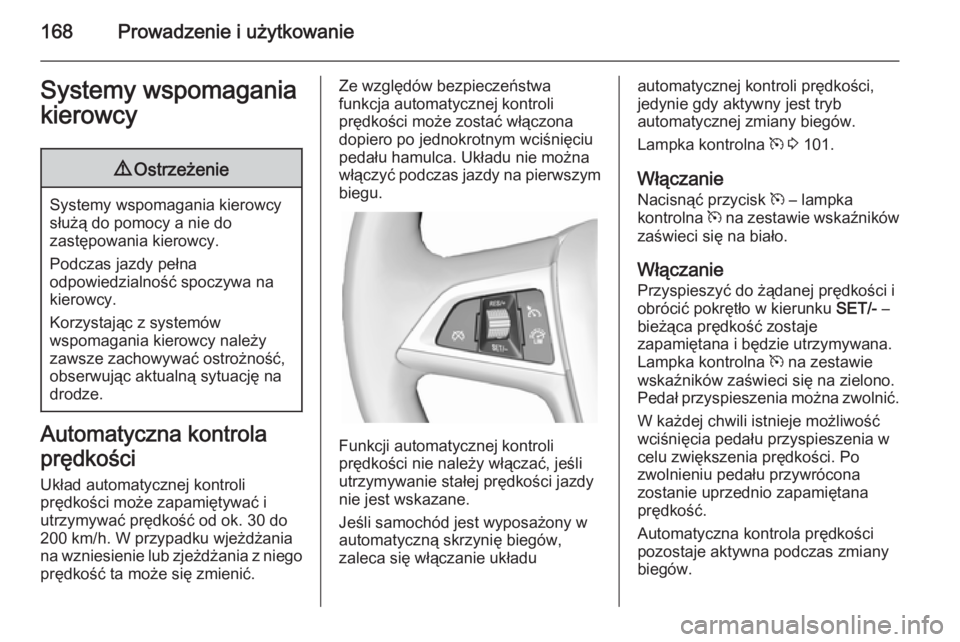

168Prowadzenie i użytkowanieSystemy wspomagania
kierowcy9 Ostrzeżenie
Systemy wspomagania kierowcy
służą do pomocy a nie do
zastępowania kierowcy.
Podczas jazdy pełna
odpowiedzialność spoczywa na
kierowcy.
Korzystając z systemów
wspomagania kierowcy należy
zawsze zachowywać ostrożność,
obserwując aktualną sytuację na
drodze.
Automatyczna kontrola
prędkości Układ automatycznej kontroli
prędkości może zapamiętywać i
utrzymywać prędkość od ok. 30 do
200 km/h. W przypadku wjeżdżania
na wzniesienie lub zjeżdżania z niego
prędkość ta może się zmienić.
Ze względów bezpieczeństwa
funkcja automatycznej kontroli
prędkości może zostać włączona
dopiero po jednokrotnym wciśnięciu
pedału hamulca. Układu nie można
włączyć podczas jazdy na pierwszym biegu.
Funkcji automatycznej kontroli
prędkości nie należy włączać, jeśli
utrzymywanie stałej prędkości jazdy
nie jest wskazane.
Jeśli samochód jest wyposażony w
automatyczną skrzynię biegów,
zaleca się włączanie układu
automatycznej kontroli prędkości,
jedynie gdy aktywny jest tryb
automatycznej zmiany biegów.
Lampka kontrolna m 3 101.
Włączanie
Nacisnąć przycisk m – lampka
kontrolna m na zestawie wskaźników
zaświeci się na biało.
Włączanie
Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m na zestawie
wskaźników zaświeci się na zielono.
Pedał przyspieszenia można zwolnić.
W każdej chwili istnieje możliwość
wciśnięcia pedału przyspieszenia w
celu zwiększenia prędkości. Po
zwolnieniu pedału przywrócona
zostanie uprzednio zapamiętana
prędkość.
Automatyczna kontrola prędkości
pozostaje aktywna podczas zmiany
biegów.
