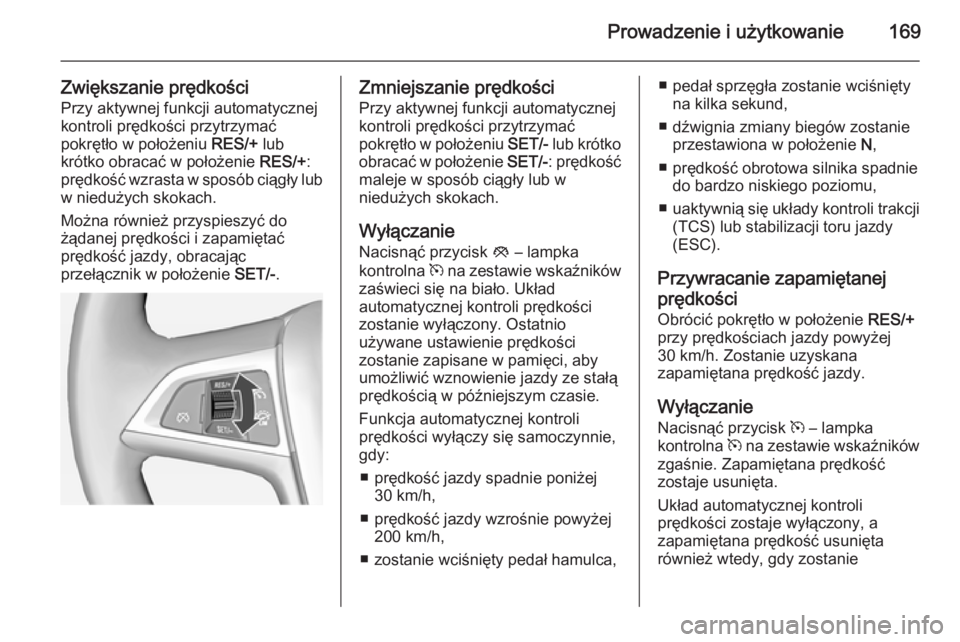

Prowadzenie i użytkowanie169
Zwiększanie prędkościPrzy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu RES/+ lub
krótko obracać w położenie RES/+:
prędkość wzrasta w sposób ciągły lub
w niedużych skokach.
Można również przyspieszyć do
żądanej prędkości i zapamiętać
prędkość jazdy, obracając
przełącznik w położenie SET/-.Zmniejszanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu SET/- lub krótko
obracać w położenie SET/-: prędkość
maleje w sposób ciągły lub w
niedużych skokach.
Wyłączanie
Nacisnąć przycisk y – lampka
kontrolna m na zestawie wskaźników
zaświeci się na biało. Układ
automatycznej kontroli prędkości
zostanie wyłączony. Ostatnio
używane ustawienie prędkości
zostanie zapisane w pamięci, aby
umożliwić wznowienie jazdy ze stałą
prędkością w późniejszym czasie.
Funkcja automatycznej kontroli
prędkości wyłączy się samoczynnie,
gdy:
■ prędkość jazdy spadnie poniżej 30 km/h,
■ prędkość jazdy wzrośnie powyżej 200 km/h,
■ zostanie wciśnięty pedał hamulca,■ pedał sprzęgła zostanie wciśnięty na kilka sekund,
■ dźwignia zmiany biegów zostanie przestawiona w położenie N,
■ prędkość obrotowa silnika spadnie do bardzo niskiego poziomu,
■ uaktywnią się układy kontroli trakcji
(TCS) lub stabilizacji toru jazdy
(ESC).
Przywracanie zapamiętanej
prędkości Obrócić pokrętło w położenie RES/+
przy prędkościach jazdy powyżej
30 km/h. Zostanie uzyskana
zapamiętana prędkość jazdy.
Wyłączanie
Nacisnąć przycisk m – lampka
kontrolna m na zestawie wskaźników
zgaśnie. Zapamiętana prędkość
zostaje usunięta.
Układ automatycznej kontroli
prędkości zostaje wyłączony, a
zapamiętana prędkość usunięta
również wtedy, gdy zostanie

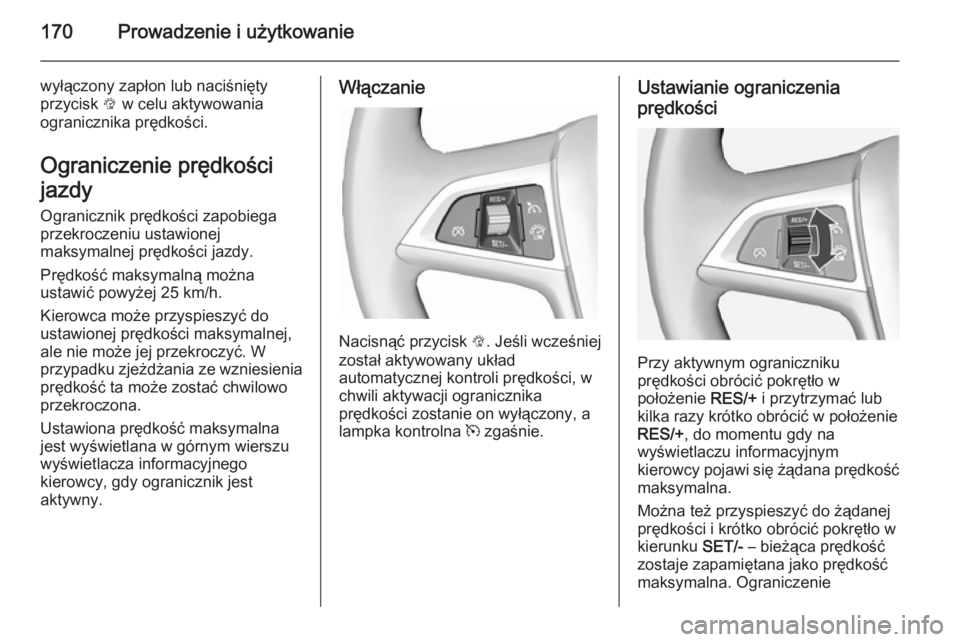

170Prowadzenie i użytkowanie
wyłączony zapłon lub naciśnięty
przycisk L w celu aktywowania
ogranicznika prędkości.
Ograniczenie prędkości
jazdy Ogranicznik prędkości zapobiega
przekroczeniu ustawionej
maksymalnej prędkości jazdy.
Prędkość maksymalną można
ustawić powyżej 25 km/h.
Kierowca może przyspieszyć do
ustawionej prędkości maksymalnej,
ale nie może jej przekroczyć. W
przypadku zjeżdżania ze wzniesienia
prędkość ta może zostać chwilowo
przekroczona.
Ustawiona prędkość maksymalna jest wyświetlana w górnym wierszu
wyświetlacza informacyjnego
kierowcy, gdy ogranicznik jest
aktywny.Włączanie
Nacisnąć przycisk L. Jeśli wcześniej
został aktywowany układ
automatycznej kontroli prędkości, w
chwili aktywacji ogranicznika
prędkości zostanie on wyłączony, a lampka kontrolna m zgaśnie.
Ustawianie ograniczenia
prędkości
Przy aktywnym ograniczniku
prędkości obrócić pokrętło w
położenie RES/+ i przytrzymać lub
kilka razy krótko obrócić w położenie
RES/+ , do momentu gdy na
wyświetlaczu informacyjnym
kierowcy pojawi się żądana prędkość maksymalna.
Można też przyspieszyć do żądanej
prędkości i krótko obrócić pokrętło w
kierunku SET/- – bieżąca prędkość
zostaje zapamiętana jako prędkość maksymalna. Ograniczenie

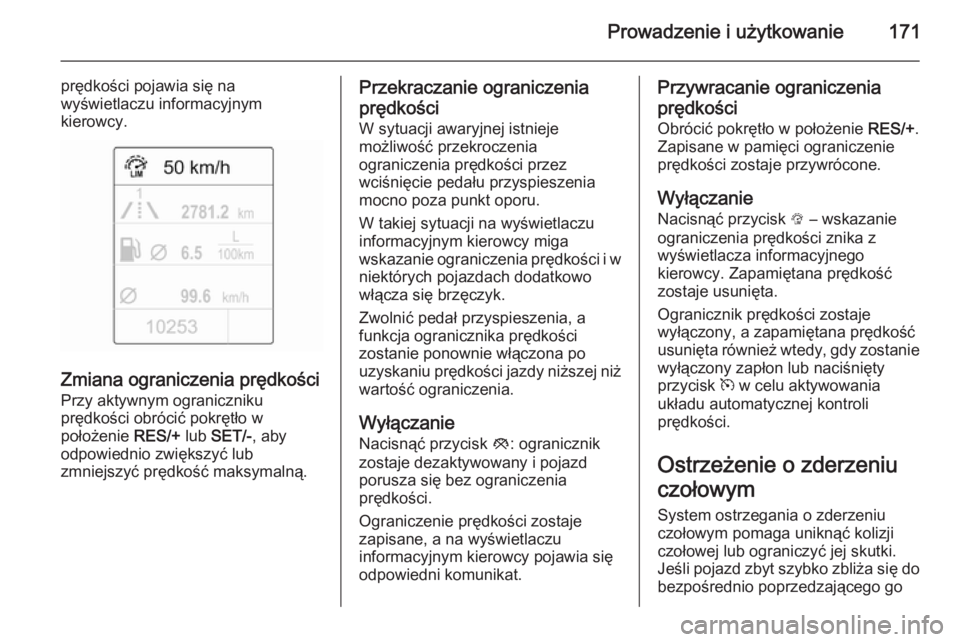

Prowadzenie i użytkowanie171
prędkości pojawia się na
wyświetlaczu informacyjnym
kierowcy.
Zmiana ograniczenia prędkości
Przy aktywnym ograniczniku
prędkości obrócić pokrętło w
położenie RES/+ lub SET/- , aby
odpowiednio zwiększyć lub
zmniejszyć prędkość maksymalną.
Przekraczanie ograniczenia
prędkości
W sytuacji awaryjnej istnieje
możliwość przekroczenia
ograniczenia prędkości przez
wciśnięcie pedału przyspieszenia
mocno poza punkt oporu.
W takiej sytuacji na wyświetlaczu
informacyjnym kierowcy miga
wskazanie ograniczenia prędkości i w niektórych pojazdach dodatkowo
włącza się brzęczyk.
Zwolnić pedał przyspieszenia, a
funkcja ogranicznika prędkości
zostanie ponownie włączona po
uzyskaniu prędkości jazdy niższej niż wartość ograniczenia.
Wyłączanie
Nacisnąć przycisk y: ogranicznik
zostaje dezaktywowany i pojazd
porusza się bez ograniczenia
prędkości.
Ograniczenie prędkości zostaje
zapisane, a na wyświetlaczu
informacyjnym kierowcy pojawia się
odpowiedni komunikat.Przywracanie ograniczenia
prędkości Obrócić pokrętło w położenie RES/+.
Zapisane w pamięci ograniczenie
prędkości zostaje przywrócone.
Wyłączanie
Nacisnąć przycisk L – wskazanie
ograniczenia prędkości znika z
wyświetlacza informacyjnego
kierowcy. Zapamiętana prędkość zostaje usunięta.
Ogranicznik prędkości zostaje
wyłączony, a zapamiętana prędkość
usunięta również wtedy, gdy zostanie
wyłączony zapłon lub naciśnięty
przycisk m w celu aktywowania
układu automatycznej kontroli
prędkości.
Ostrzeżenie o zderzeniu
czołowym
System ostrzegania o zderzeniu
czołowym pomaga uniknąć kolizji
czołowej lub ograniczyć jej skutki.
Jeśli pojazd zbyt szybko zbliża się do bezpośrednio poprzedzającego go

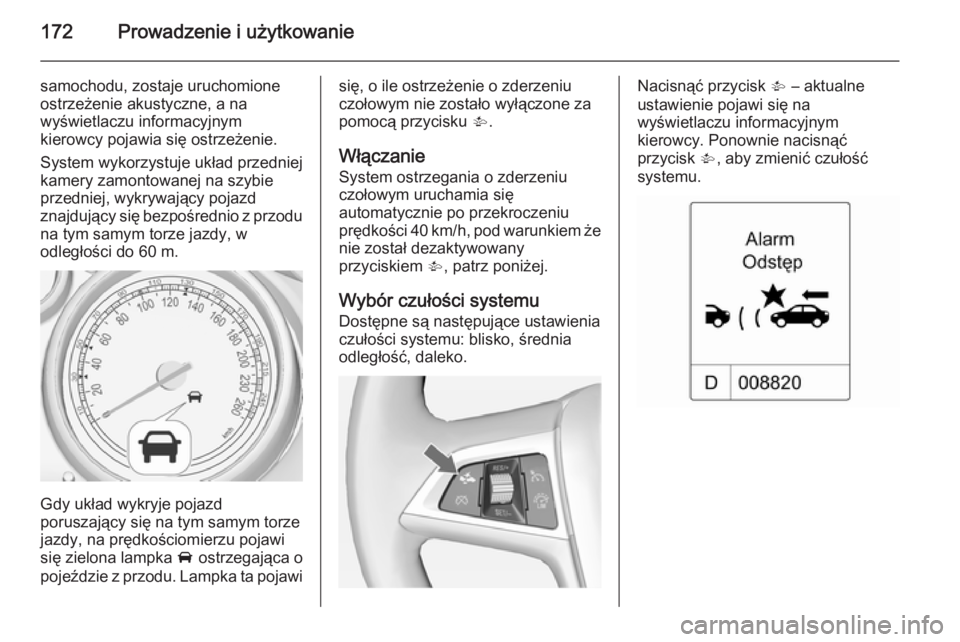

172Prowadzenie i użytkowanie
samochodu, zostaje uruchomioneostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy pojawia się ostrzeżenie.
System wykorzystuje układ przedniej kamery zamontowanej na szybie
przedniej, wykrywający pojazd
znajdujący się bezpośrednio z przodu na tym samym torze jazdy, w
odległości do 60 m.
Gdy układ wykryje pojazd
poruszający się na tym samym torze
jazdy, na prędkościomierzu pojawi
się zielona lampka A ostrzegająca o
pojeździe z przodu. Lampka ta pojawi
się, o ile ostrzeżenie o zderzeniu
czołowym nie zostało wyłączone za
pomocą przycisku V.
Włączanie System ostrzegania o zderzeniuczołowym uruchamia się
automatycznie po przekroczeniu
prędkości 40 km/h, pod warunkiem że
nie został dezaktywowany
przyciskiem V, patrz poniżej.
Wybór czułości systemu Dostępne są następujące ustawienia
czułości systemu: blisko, średnia
odległość, daleko.Nacisnąć przycisk V – aktualne
ustawienie pojawi się na
wyświetlaczu informacyjnym
kierowcy. Ponownie nacisnąć
przycisk V, aby zmienić czułość
systemu.

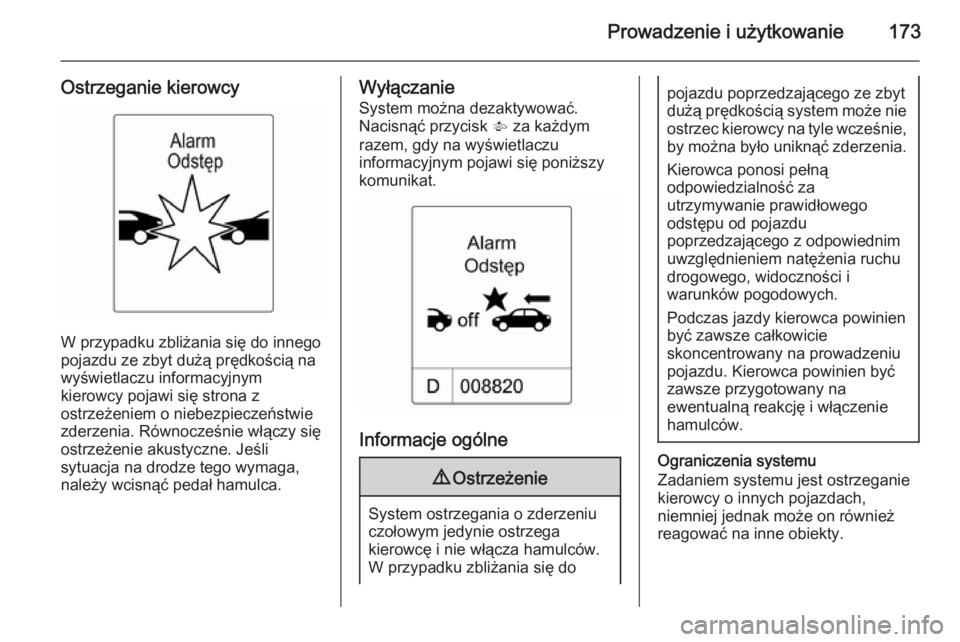

Prowadzenie i użytkowanie173
Ostrzeganie kierowcy
W przypadku zbliżania się do innego
pojazdu ze zbyt dużą prędkością na
wyświetlaczu informacyjnym
kierowcy pojawi się strona z
ostrzeżeniem o niebezpieczeństwie
zderzenia. Równocześnie włączy się
ostrzeżenie akustyczne. Jeśli
sytuacja na drodze tego wymaga,
należy wcisnąć pedał hamulca.
Wyłączanie
System można dezaktywować.
Nacisnąć przycisk V za każdym
razem, gdy na wyświetlaczu
informacyjnym pojawi się poniższy
komunikat.
Informacje ogólne
9 Ostrzeżenie
System ostrzegania o zderzeniu
czołowym jedynie ostrzega
kierowcę i nie włącza hamulców.
W przypadku zbliżania się do
pojazdu poprzedzającego ze zbyt
dużą prędkością system może nie ostrzec kierowcy na tyle wcześnie,
by można było uniknąć zderzenia.
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję i włączenie
hamulców.
Ograniczenia systemu
Zadaniem systemu jest ostrzeganie
kierowcy o innych pojazdach,
niemniej jednak może on również
reagować na inne obiekty.

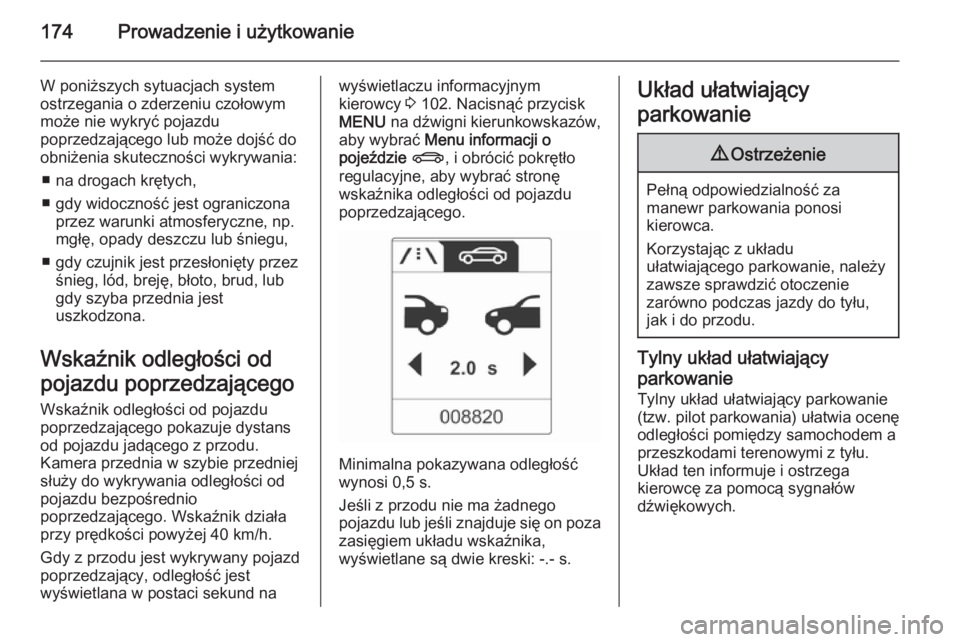

174Prowadzenie i użytkowanie
W poniższych sytuacjach systemostrzegania o zderzeniu czołowym
może nie wykryć pojazdu
poprzedzającego lub może dojść do
obniżenia skuteczności wykrywania:
■ na drogach krętych,
■ gdy widoczność jest ograniczona przez warunki atmosferyczne, np.mgłę, opady deszczu lub śniegu,
■ gdy czujnik jest przesłonięty przez śnieg, lód, breję, błoto, brud, lub
gdy szyba przednia jest
uszkodzona.
Wskaźnik odległości od
pojazdu poprzedzającego
Wskaźnik odległości od pojazdu
poprzedzającego pokazuje dystans
od pojazdu jadącego z przodu.
Kamera przednia w szybie przedniej
służy do wykrywania odległości od
pojazdu bezpośrednio
poprzedzającego. Wskaźnik działa
przy prędkości powyżej 40 km/h.
Gdy z przodu jest wykrywany pojazd
poprzedzający, odległość jest
wyświetlana w postaci sekund nawyświetlaczu informacyjnym
kierowcy 3 102. Nacisnąć przycisk
MENU na dźwigni kierunkowskazów,
aby wybrać Menu informacji o
pojeździe X , i obrócić pokrętło
regulacyjne, aby wybrać stronę
wskaźnika odległości od pojazdu
poprzedzającego.
Minimalna pokazywana odległość
wynosi 0,5 s.
Jeśli z przodu nie ma żadnego
pojazdu lub jeśli znajduje się on poza
zasięgiem układu wskaźnika,
wyświetlane są dwie kreski: -.- s.
Układ ułatwiający
parkowanie9 Ostrzeżenie
Pełną odpowiedzialność za
manewr parkowania ponosi
kierowca.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić otoczenie
zarówno podczas jazdy do tyłu,
jak i do przodu.
Tylny układ ułatwiający
parkowanie Tylny układ ułatwiający parkowanie(tzw. pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi z tyłu.
Układ ten informuje i ostrzega
kierowcę za pomocą sygnałów
dźwiękowych.

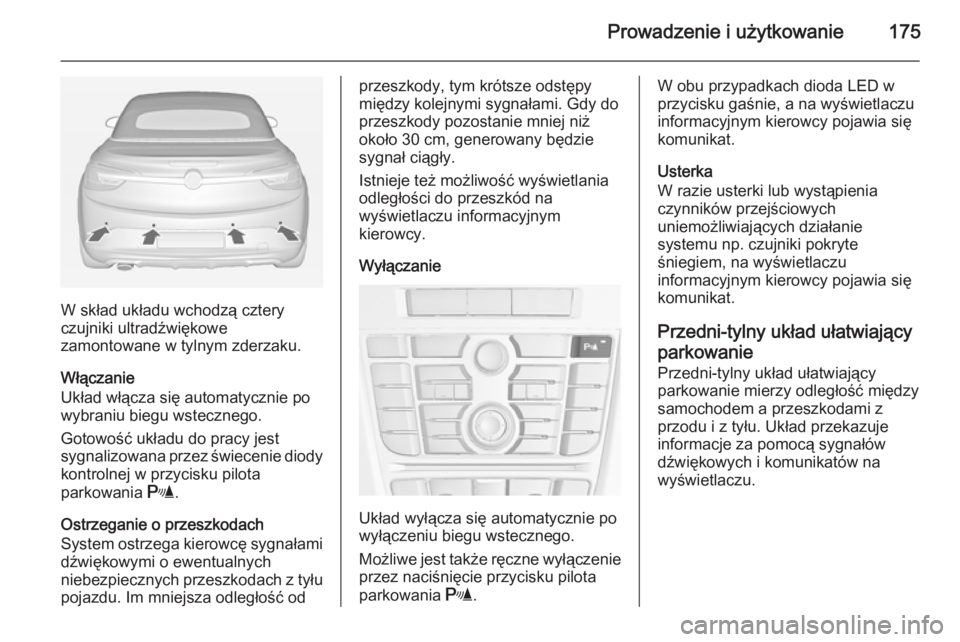

Prowadzenie i użytkowanie175
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
Włączanie
Układ włącza się automatycznie po
wybraniu biegu wstecznego.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach z tyłu
pojazdu. Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Istnieje też możliwość wyświetlania
odległości do przeszkód na
wyświetlaczu informacyjnym
kierowcy.
Wyłączanie
Układ wyłącza się automatycznie po
wyłączeniu biegu wstecznego.
Możliwe jest także ręczne wyłączenie
przez naciśnięcie przycisku pilota
parkowania r.
W obu przypadkach dioda LED w
przycisku gaśnie, a na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.
Usterka
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu np. czujniki pokryte
śniegiem, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.
Przedni-tylny układ ułatwiający
parkowanie Przedni-tylny układ ułatwiający
parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ przekazuje informacje za pomocą sygnałów
dźwiękowych i komunikatów na
wyświetlaczu.

176Prowadzenie i użytkowanie
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i
cztery czujniki ultradźwiękowe w
przednim zderzaku.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i tylnego monitorowanego obszaru.
Przycisk pilota parkowania i jego
obsługa
Przedni-tylny układ ułatwiający
parkowanie jest wyposażony w
przycisk r. Jeśli pojazd jest
dodatkowo wyposażony w
Inteligentny system wspomagania
parkowania, zob. oddzielny opis
poniżej, jest wyposażony w przycisk
D . W takiej sytuacji obydwa
systemy są obsługiwane za pomocą
przycisku D.
Krótkie naciśnięcie przycisku r lub
D powoduje włączenie lub
wyłączenie układu ułatwiającego
parkowanie.
Długie naciśnięcie przycisku D (na
około jedną sekundę) powoduje włączenie lub wyłączenie układu
ułatwiającego parkowanie.
Poniżej opisano, jak należy naciskać przycisk w celu obsługi obydwu
układów:
■ Jeśli włączony jest przedni-tylny układ ułatwiający parkowanie,
krótkie naciśnięcie przycisku
wyłącza ten układ.
■ Jeśli włączony jest przedni-tylny układ ułatwiający parkowanie,
długie naciśnięcie przycisku włącza inteligentny system wspomagania
parkowania.
■ Jeśli włączony jest inteligentny system wspomagania parkowania,
krótkie naciśnięcie przycisku
włącza ten układ.
■ Jeśli włączony jest inteligentny system wspomagania parkowania,
długie naciśnięcie przycisku
wyłącza inteligentny system
wspomagania parkowania.

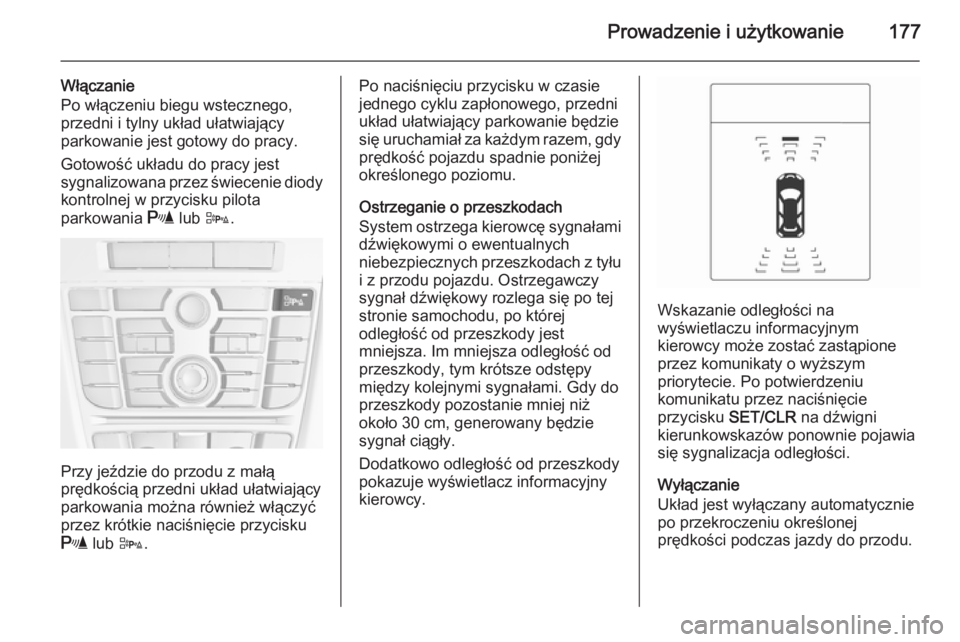

Prowadzenie i użytkowanie177
Włączanie
Po włączeniu biegu wstecznego,
przedni i tylny układ ułatwiający
parkowanie jest gotowy do pracy.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r lub D.
Przy jeździe do przodu z małą
prędkością przedni układ ułatwiający
parkowania można również włączyć przez krótkie naciśnięcie przycisku
r lub D.
Po naciśnięciu przycisku w czasie
jednego cyklu zapłonowego, przedni
układ ułatwiający parkowanie będzie
się uruchamiał za każdym razem, gdy prędkość pojazdu spadnie poniżej
określonego poziomu.
Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami
dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach z tyłu i z przodu pojazdu. Ostrzegawczy
sygnał dźwiękowy rozlega się po tej
stronie samochodu, po której
odległość od przeszkody jest
mniejsza. Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Dodatkowo odległość od przeszkody
pokazuje wyświetlacz informacyjny
kierowcy.
Wskazanie odległości na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione
przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
przycisku SET/CLR na dźwigni
kierunkowskazów ponownie pojawia
się sygnalizacja odległości.
Wyłączanie
Układ jest wyłączany automatycznie
po przekroczeniu określonej
prędkości podczas jazdy do przodu.

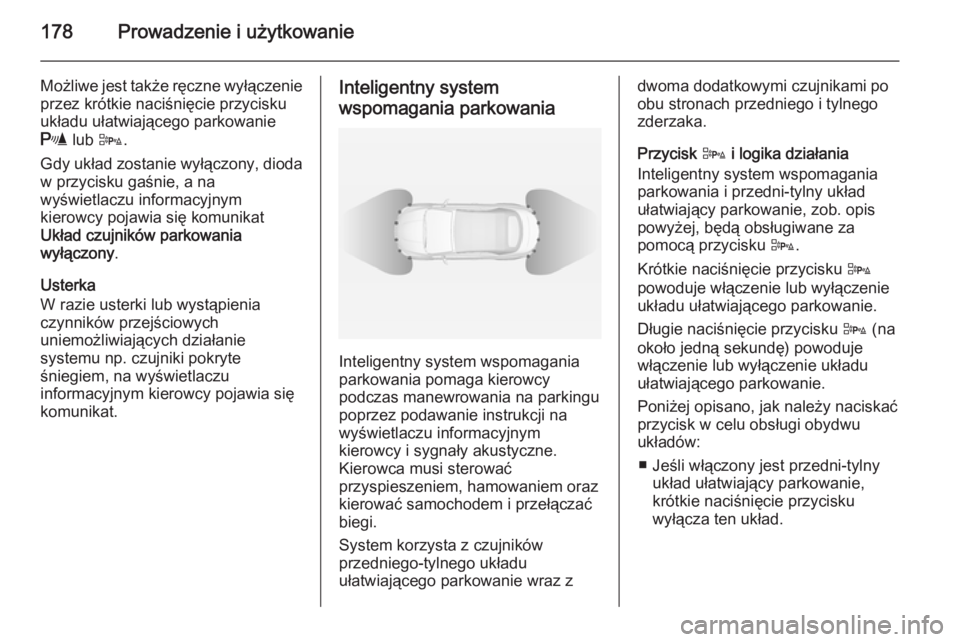

178Prowadzenie i użytkowanie
Możliwe jest także ręczne wyłączenie
przez krótkie naciśnięcie przycisku układu ułatwiającego parkowanie
r lub D.
Gdy układ zostanie wyłączony, dioda
w przycisku gaśnie, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
Usterka
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu np. czujniki pokryte
śniegiem, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.Inteligentny system
wspomagania parkowania
Inteligentny system wspomagania
parkowania pomaga kierowcy
podczas manewrowania na parkingu poprzez podawanie instrukcji na
wyświetlaczu informacyjnym
kierowcy i sygnały akustyczne.
Kierowca musi sterować
przyspieszeniem, hamowaniem oraz
kierować samochodem i przełączać
biegi.
System korzysta z czujników
przedniego-tylnego układu
ułatwiającego parkowanie wraz z
dwoma dodatkowymi czujnikami po
obu stronach przedniego i tylnego
zderzaka.
Przycisk D i logika działania
Inteligentny system wspomagania
parkowania i przedni-tylny układ
ułatwiający parkowanie, zob. opis
powyżej, będą obsługiwane za
pomocą przycisku D.
Krótkie naciśnięcie przycisku D
powoduje włączenie lub wyłączenie
układu ułatwiającego parkowanie.
Długie naciśnięcie przycisku D (na
około jedną sekundę) powoduje
włączenie lub wyłączenie układu ułatwiającego parkowanie.
Poniżej opisano, jak należy naciskać
przycisk w celu obsługi obydwu
układów:
■ Jeśli włączony jest przedni-tylny układ ułatwiający parkowanie,
krótkie naciśnięcie przycisku
wyłącza ten układ.
