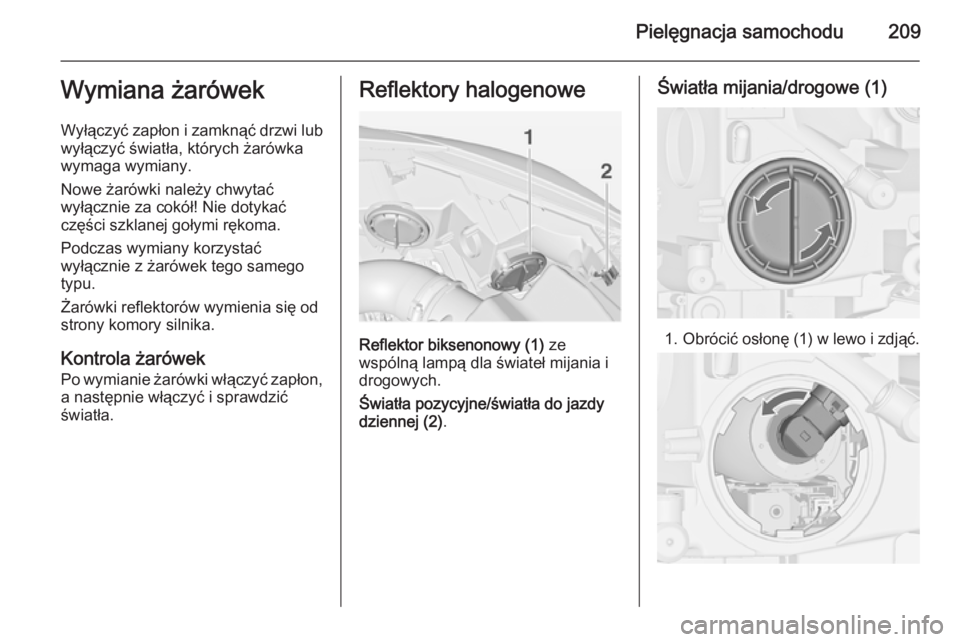

Pielęgnacja samochodu209Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon, a następnie włączyć i sprawdzić
światła.Reflektory halogenowe
Reflektor biksenonowy (1) ze
wspólną lampą dla świateł mijania i
drogowych.
Światła pozycyjne/światła do jazdy
dziennej (2) .
Światła mijania/drogowe (1)
1.Obrócić osłonę (1) w lewo i zdjąć.

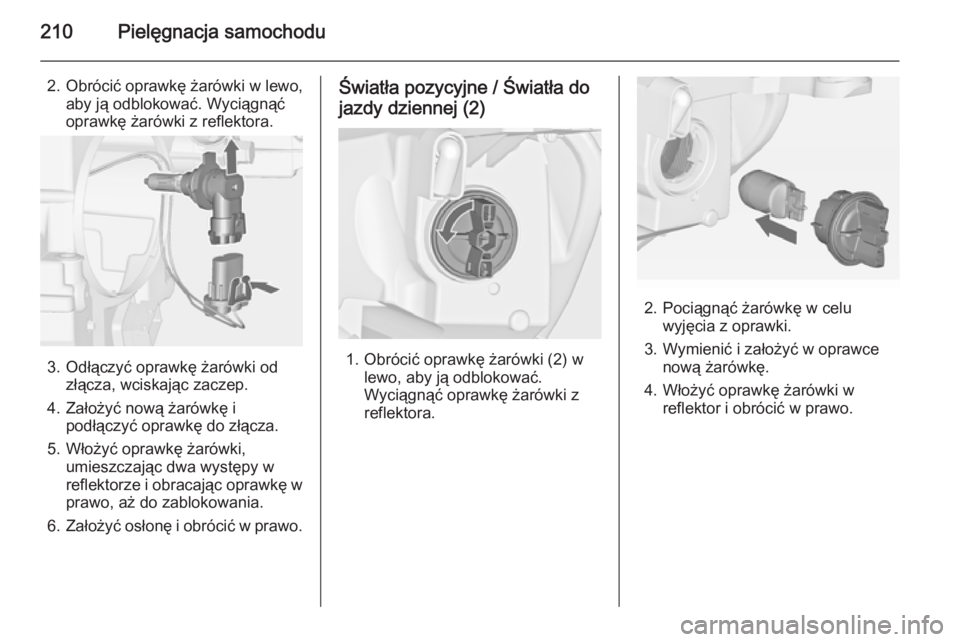

210Pielęgnacja samochodu
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / Światła do
jazdy dziennej (2)
1. Obrócić oprawkę żarówki (2) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.

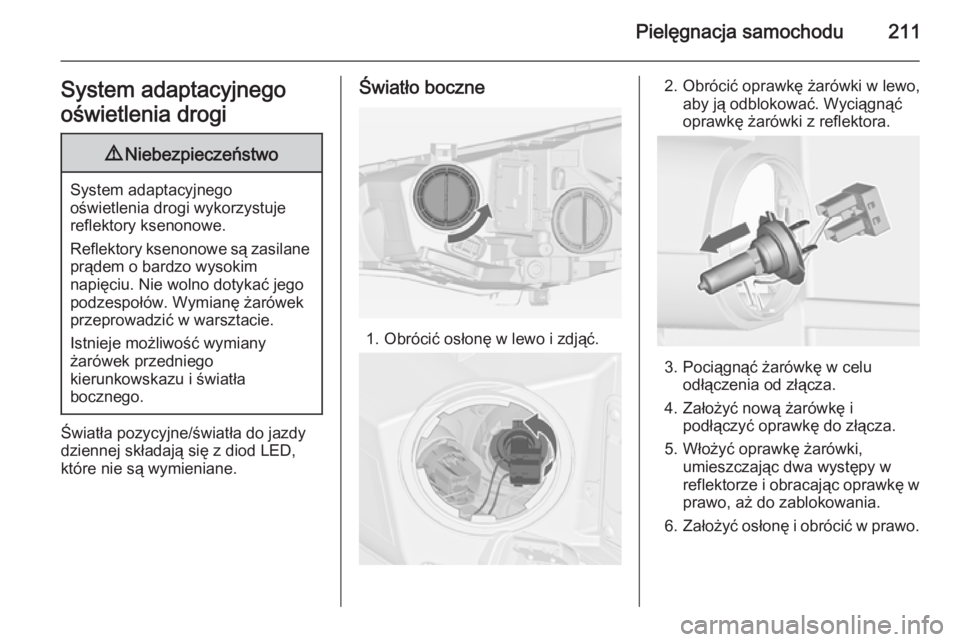

Pielęgnacja samochodu211System adaptacyjnego
oświetlenia drogi9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Nie wolno dotykać jego
podzespołów. Wymianę żarówek
przeprowadzić w warsztacie.
Istnieje możliwość wymiany
żarówek przedniego
kierunkowskazu i światła
bocznego.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Światło boczne
1. Obrócić osłonę w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo, aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.

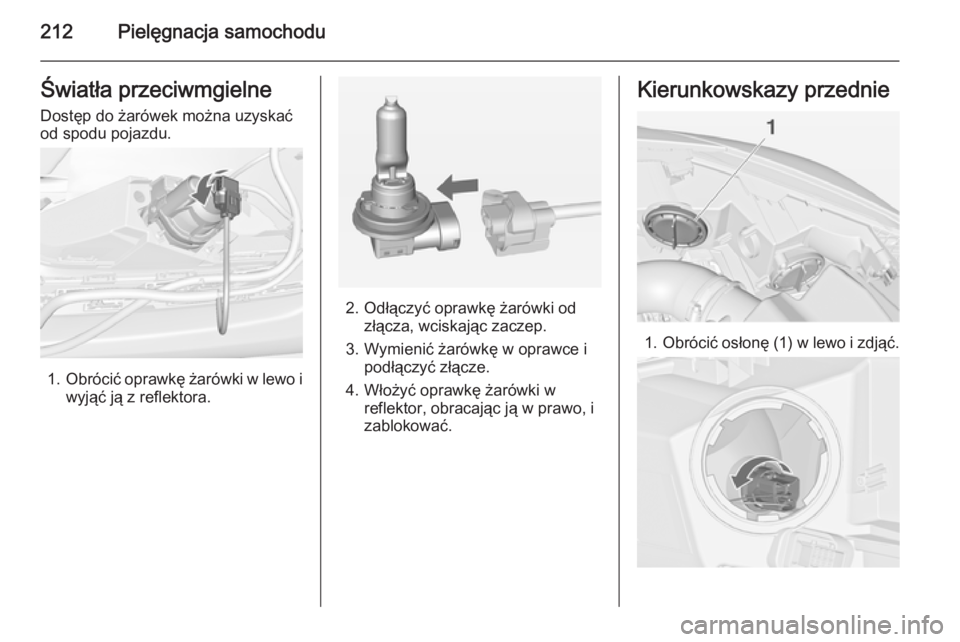

212Pielęgnacja samochoduŚwiatła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, i
zablokować.
Kierunkowskazy przednie
1. Obrócić osłonę (1) w lewo i zdjąć.

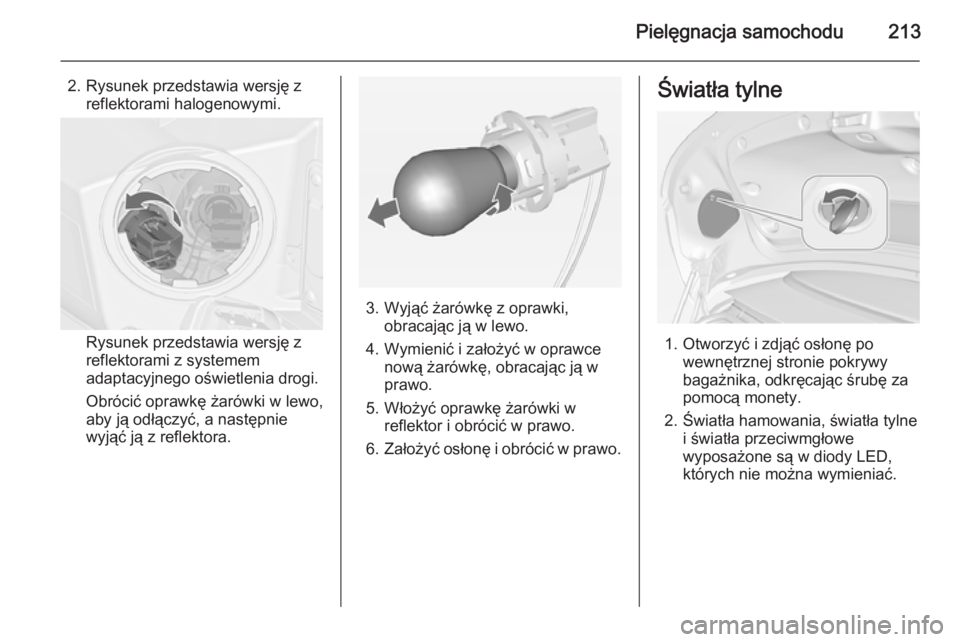

Pielęgnacja samochodu213
2. Rysunek przedstawia wersję zreflektorami halogenowymi.
Rysunek przedstawia wersję z
reflektorami z systemem
adaptacyjnego oświetlenia drogi.
Obrócić oprawkę żarówki w lewo, aby ją odłączyć, a następnie
wyjąć ją z reflektora.
3. Wyjąć żarówkę z oprawki, obracając ją w lewo.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Założyć osłonę i obrócić w prawo.
Światła tylne
1. Otworzyć i zdjąć osłonę po
wewnętrznej stronie pokrywy
bagażnika, odkręcając śrubę za
pomocą monety.
2. Światła hamowania, światła tylne i światła przeciwmgłowe
wyposażone są w diody LED,
których nie można wymieniać.

214Pielęgnacja samochodu
Wyjąć oprawę żarówki, obracającw lewo.
Kierunkowskazy ( 1)
Światła cofania ( 2)
3. Wyjąć żarówkę i zamontować
nową.
4. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
5. Zamknąć osłonę; najpierw włożyć
zapinki mocujące. Zablokować
osłonę obracając śrubę prawo za pomocą monety.
Dodatkowe lampki w ramie
pokrywy bagażnika
1. Otworzyć pokrywę bagażnika.
2. Zwolnić i zdjąć osłonę w bocznym
panelu wykończeniowym.
3. Wyjąć oprawę żarówki, obracając
w lewo.

Pielęgnacja samochodu215
Kierunkowskazy (1)
Światła tylne ( 2)
4. Wyjąć żarówkę i zamontować
nową.
5. Włożyć oprawkę żarówki w obudowę i obrócić w prawo.
6. Przymocować osłonę pokrycia bocznego.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Po lewej stronie samochodu przesunąć lampę do przodu i
wyjąć ją z błotnika, zaczynając od
tylnej części.
Po prawej stronie samochodu
przesunąć lampę do tyłu i wyjąć ją z błotnika, zaczynając od
przedniej części.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

216Pielęgnacja samochodu
4. Założyć oprawkę i obrócić wprawo.
5. Po lewej stronie: włożyć przednią część do błotnika, przesunąć do
przodu i wcisnąć tylną część.
Po prawej stronie: włożyć tylną
część do błotnika, przesunąć do
tyłu i wcisnąć przednią część.
Oświetlenie tablicy
rejestracyjnej1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu217
Oświetlenie przestrzeni
bagażowej Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

218Pielęgnacja samochodu
Szczypce ułatwiające wymianęmałych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
