OPEL CASCADA 2014 Ohjekirja (in Finnish)

Auton hoito199
NroVirtapiiri1Näytöt2Korielektroniikan ohjausyk‐
sikkö, ulkovalot3Korielektroniikan ohjausyk‐
sikkö, ulkovalot4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Pistorasia, savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyk‐
sikkö, vasen lähivalo9Korielektroniikan ohjausyk‐
sikkö, oikea lähivalo10Korielektroniikan ohjausyk‐
sikkö, ovilukot11Sisätilan puhallin12Kuljettajan sähkötoiminen istuin13Matkustajan sähkötoiminen
istuin14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Tavaratilan kannen rele17Ilmastointilaite18Huoltodiagnoosi19Korielektroniikan ohjausyk‐
sikkö, jarruvalot, takavalot, sisä‐
valot20–21Kojetaulu22Sytytysjärjestelmä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26Tavaratilan virtapistokelisälaite
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.
Irrota kansi.
Sulakkeet

200Auton hoito
NroVirtapiiri1Kangaskaton ohjausyksikkö,
oikea virtakisko2–3Pysäköintitutka4–5–6–7Sähkötoiminen istuin8Kangaskaton ohjausyksikkö9–10–11Perävaunumoduuli, rengaspai‐
neen valvonta ja takakamera12Kangaskaton ohjausyksikkö,
takavalot13–14Takaistuin sähkötoimisesti
eteenpäin kääntyvä15–16Istuinten tuuletus, takakamera,
kangaskaton ohjausyksikköNroVirtapiiri17–18–19Ohjauspyörän lämmitys20–21Istuimen lämmitys22–23Kangaskaton ohjausyksikkö,
vasen virtakisko24–25–26Ohitussulake ei-logistiselle
tilalle27Avaimeton ovien aukaisu28–29Hydrauliyksikkö30–31–32Flex RideAuton työkalut
Työkalut
Varapyörällä varustetut autot
Avaa lattian suojus. Nosturi, työkalut
ja hihna vaurioituneen pyörän kiinnit‐
tämistä varten ovat varapyörän alla
tavaratilassa olevassa työkalulaati‐
kossa. Pyöränmutteriavain ja hinaus‐
silmukka ovat työkalupussissa vara‐
pyörätilassa lähellä työkalulaatikkoa.
Varapyörä 3 212.

Auton hoito201
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla.
Autot, joissa on
renkaankorjaussarja ja tasainen tavaratilan lattia
Jotkin työkalut ja hinaussilmukka ovatyhdessä renkaankorjaussarjan
kanssa pussissa, joka on kiinnitetty
tavaratilan vasempaan etukiinnitys‐
silmukkaan.
Vanteet ja renkaat
Pyörät
Dieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräspyöriä. Ai‐
noastaan tälle autolle hyväksytyt va‐
lupyörät ovat sallittuja.
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää tal‐
virenkaina 3 236.

202Auton hoito
Käytä talvirenkaina ainoastaan
225/55 R17 -kokoisia renkaita.
Dieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräsvanteita, ai‐
noastaan tälle autolle hyväksytyt ke‐
vytmetallivanteet ovat sallittuja.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät esimerkiksi 235/55 R 17 99 V235=Renkaan leveys, mm55=Renkaan profiili (renkaan
korkeuden suhde renkaan le‐ veyteen, %)R=Vyörakenne: vyörengasRF=Rakenne: RunFlat, turvara‐
kenne17=Vanteen halkaisija, tuumaa99=Kantavuusindeksi, esim. 99
vastaa 775 kg:aaV=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐ töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 236.
Vasemman etuoven karmiin kiinnitet‐
tyyn renkaita ja kuormitusta koske‐
vaan tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat tekni‐
set tiedot sekä vastaavat rengaspai‐
netiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 230.
2. Määritä kyseessä oleva rengas.

Auton hoito203
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 236.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐ tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse oikea asetus sivulla
Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa, 3 94.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän pai‐
netta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .

204Auton hoito
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 92.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 236.
Renkaiden täytön jälkeen autolla on
ehkä ajettava rengaspainearvojen päivittämiseksi kuljettajan tietokes‐
kuksessa. Tänä aikana w voi syttyä.
Jos
w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki pai‐ neen alenemisesta. Rengaspainei‐
den tarkastus.
Auton viestit 3 100.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei ole toiminnassa näiden pyö‐
rien osalta. Merkkivalo w palaa. Kol‐
men muun pyörän kohdalla järjes‐
telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.Aina kun renkaat vaihdetaan, rengas‐
paineen valvontajärjestelmän tunnis‐
timet on irrotettava ja huollettava.
Ruuvattava anturi: vaihda venttiilin si‐
säosa ja tiivisterengas. Paikalleen
painettava anturi: vaihda koko venttii‐ linvarsi.
Auton kuormitustila Säädä rengaspaineet kuormituksenmukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 236
ja valitse oikea asetus valikosta
Renk. Kuorma kuljettajan tietokes‐
kuksessa, Asetukset 3 94.

Auton hoito205
Valitse:■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä
■ Maksimi enimmäiskuormitusta var‐
ten
Automaattinen oppimistoiminto
Pyörien vaihtamisen jälkeen auton on
oltava paikallaan n. 20 minuuttia, en‐
nen kuin järjestelmä tekee uuden las‐ kutoimituksen. Seuraavaan uudellee‐noppimisprosessiin tarvitaan enin‐
tään 10 minuutin ajomatka vähintään
20 km/h:n ajonopeudella. Tässä ta‐
pauksessa kuljettajan tietokeskuk‐
sessa voi näkyä $ tai painearvot voi‐
vat vaihtua.
Jos uudelleenoppimisen aikana esiin‐ tyy ongelmia, kuljettajan tietokeskuk‐
sessa näytetään varoitusviesti.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Siksi rengaspaine on
tärkeää tarkistaa kylmistä renkaista.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoon
muuttaminen Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.

206Auton hoito9Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐
lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.
9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Lumiketjut
Käytä lumiketjuja vain etupyörissä.
Lumiketjuja saa käyttää rengaskoon
225/55 R 17 renkaissa. Käytä aina
pienilenkkisiä lumiketjuja, joiden ulko‐ nema lukkoineen renkaan kulutuspin‐
nalla ja sisäsivulla on enintään
10 mm.
Lumiketjuja saa käyttää myös ren‐ gaskoon 245/45 R 18 renkaissa.
Käytä aina pienilenkkisiä lumiketjuja,
joiden ulkonema lukkoineen renkaan
kulutuspinnalla ja sisäsivulla on enin‐
tään 7 mm.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.

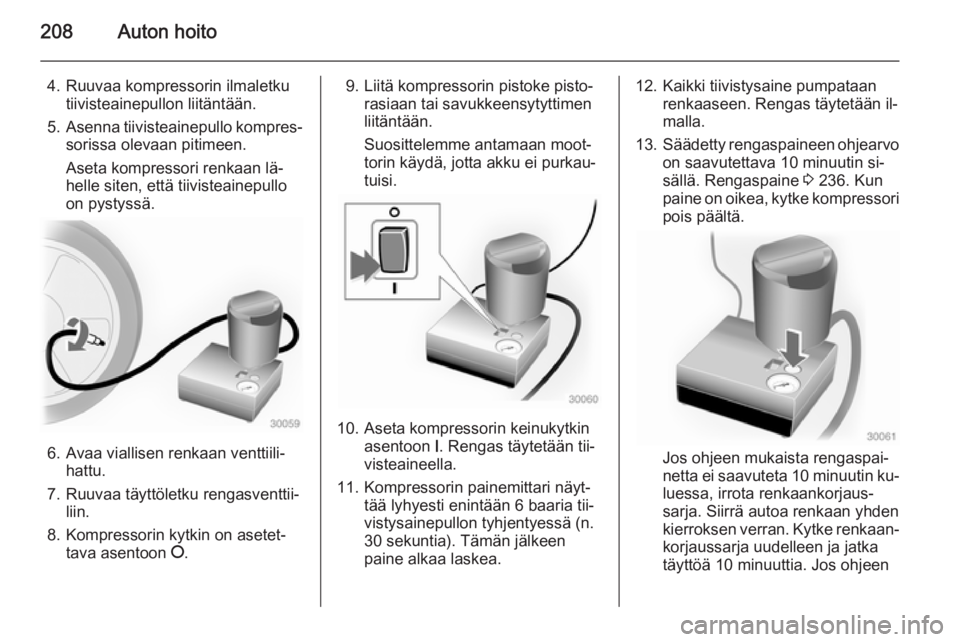

Renkaankorjaussarja Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata
renkaankorjaussarjalla.

Auton hoito2079Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen rat‐
kaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valintavipu
asentoon P.
Renkaankorjaussarja on tavaratilan
lattian suojuksen alla olevassa laati‐ kossa.
Toisessa versiossa renkaankorjaus‐
sarjan sisältävä laukku on kiinnitetty
tavaratilassa olevaan vasempaan ta‐ kakiinnityssilmukkaan.
1. Ota renkaankorjaussarja tavarati‐ lasta.
2. Poista kompressori.
3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.

208Auton hoito
4. Ruuvaa kompressorin ilmaletkutiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan lä‐
helle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐
rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐
tuisi.
10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tii‐
visteaineella.
11. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria tii‐
vistysainepullon tyhjentyessä (n.
30 sekuntia). Tämän jälkeen
paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
13. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 236. Kun
paine on oikea, kytke kompressori pois päältä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐
korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
