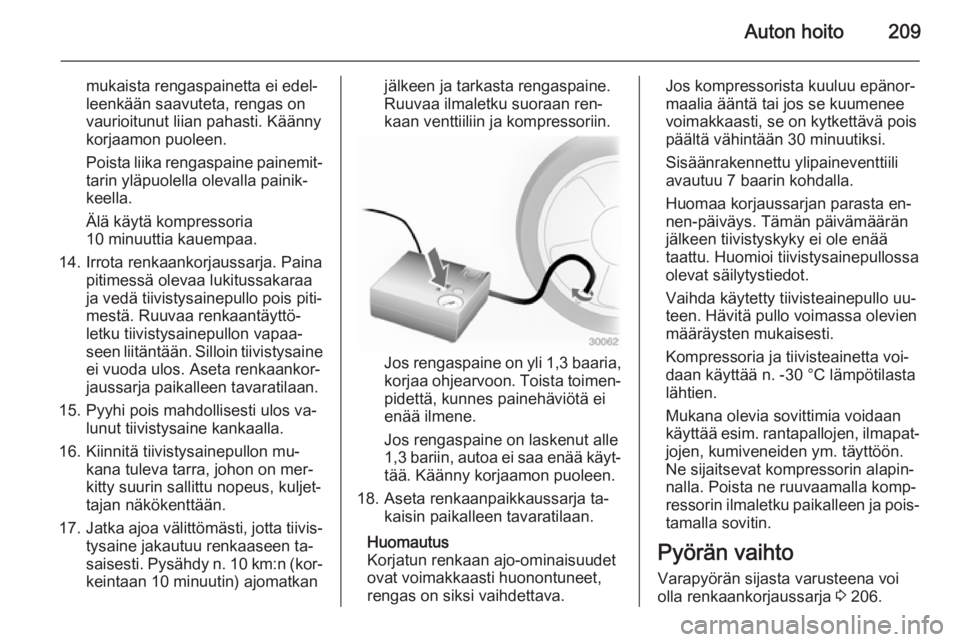

Auton hoito209
mukaista rengaspainetta ei edel‐
leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Poista liika rengaspaine painemit‐
tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria
10 minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Ruuvaa renkaantäyttö‐
letku tiivistysainepullon vapaa‐
seen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mu‐ kana tuleva tarra, johon on mer‐
kitty suurin sallittu nopeus, kuljet‐
tajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n (kor‐ keintaan 10 minuutin) ajomatkanjälkeen ja tarkasta rengaspaine.
Ruuvaa ilmaletku suoraan ren‐
kaan venttiiliin ja kompressoriin.
Jos rengaspaine on yli 1,3 baaria ,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut alle
1,3 bariin, autoa ei saa enää käyt‐ tää. Käänny korjaamon puoleen.
18. Aseta renkaanpaikkaussarja ta‐ kaisin paikalleen tavaratilaan.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta en‐
nen-päiväys. Tämän päivämäärän
jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo uu‐
teen. Hävitä pullo voimassa olevien
määräysten mukaisesti.
Kompressoria ja tiivisteainetta voi‐
daan käyttää n. -30 °C lämpötilasta
lähtien.
Mukana olevia sovittimia voidaan käyttää esim. rantapallojen, ilmapat‐ jojen, kumiveneiden ym. täyttöön.
Ne sijaitsevat kompressorin alapin‐
nalla. Poista ne ruuvaamalla komp‐
ressorin ilmaletku paikalleen ja pois‐
tamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 206.

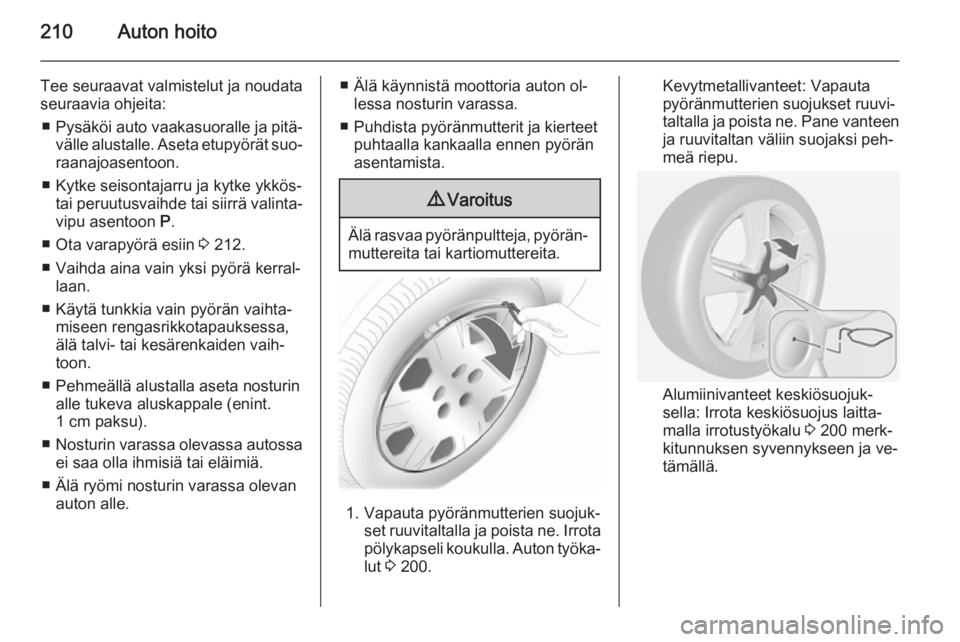

210Auton hoito
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
■ Pysäköi auto vaakasuoralle ja pitä‐
välle alustalle. Aseta etupyörät suo‐
raanajoasentoon.
■ Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valinta‐
vipu asentoon P.
■ Ota varapyörä esiin 3 212.
■ Vaihda aina vain yksi pyörä kerral‐ laan.
■ Käytä tunkkia vain pyörän vaihta‐ miseen rengasrikkotapauksessa,
älä talvi- tai kesärenkaiden vaih‐
toon.
■ Pehmeällä alustalla aseta nosturin alle tukeva aluskappale (enint.
1 cm paksu).
■ Nosturin varassa olevassa autossa
ei saa olla ihmisiä tai eläimiä.
■ Älä ryömi nosturin varassa olevan auton alle.■ Älä käynnistä moottoria auton ol‐ lessa nosturin varassa.
■ Puhdista pyöränmutterit ja kierteet puhtaalla kankaalla ennen pyörän
asentamista.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Vapauta pyöränmutterien suojuk‐ set ruuvitaltalla ja poista ne. Irrota
pölykapseli koukulla. Auton työka‐ lut 3 200.
Kevytmetallivanteet: Vapauta
pyöränmutterien suojukset ruuvi‐
taltalla ja poista ne. Pane vanteen
ja ruuvitaltan väliin suojaksi peh‐
meä riepu.
Alumiinivanteet keskiösuojuk‐
sella: Irrota keskiösuojus laitta‐
malla irrotustyökalu 3 200 merk‐
kitunnuksen syvennykseen ja ve‐ tämällä.

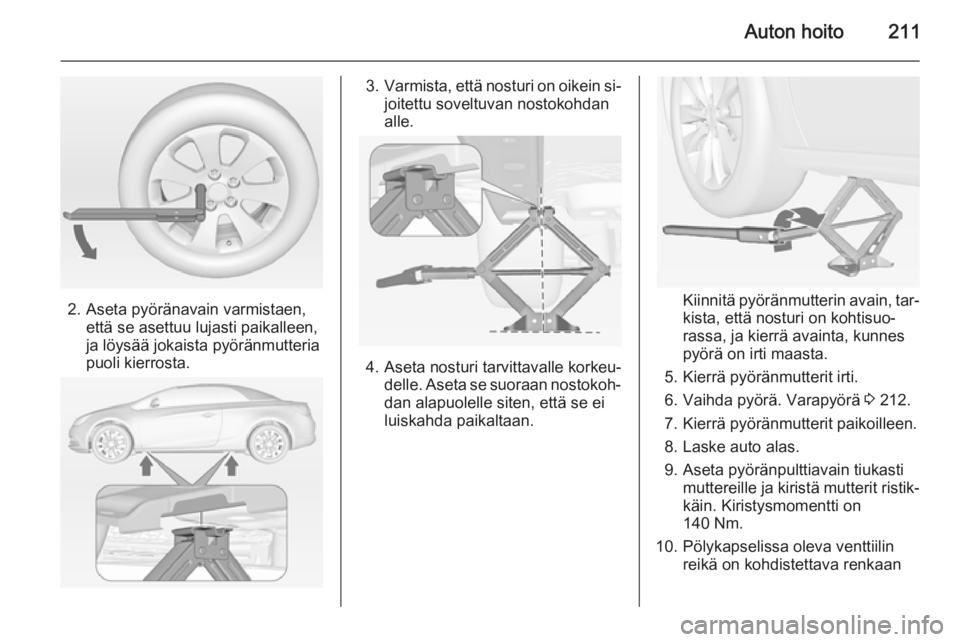

Auton hoito211
2. Aseta pyöränavain varmistaen,että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränmutteria
puoli kierrosta.
3. Varmista, että nosturi on oikein si‐
joitettu soveltuvan nostokohdan
alle.
4. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan nostokoh‐
dan alapuolelle siten, että se ei
luiskahda paikaltaan.
Kiinnitä pyöränmutterin avain, tar‐ kista, että nosturi on kohtisuo‐
rassa, ja kierrä avainta, kunnes
pyörä on irti maasta.
5. Kierrä pyöränmutterit irti.
6. Vaihda pyörä. Varapyörä 3 212.
7. Kierrä pyöränmutterit paikoilleen. 8. Laske auto alas.
9. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristik‐käin. Kiristysmomentti on
140 Nm.
10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan

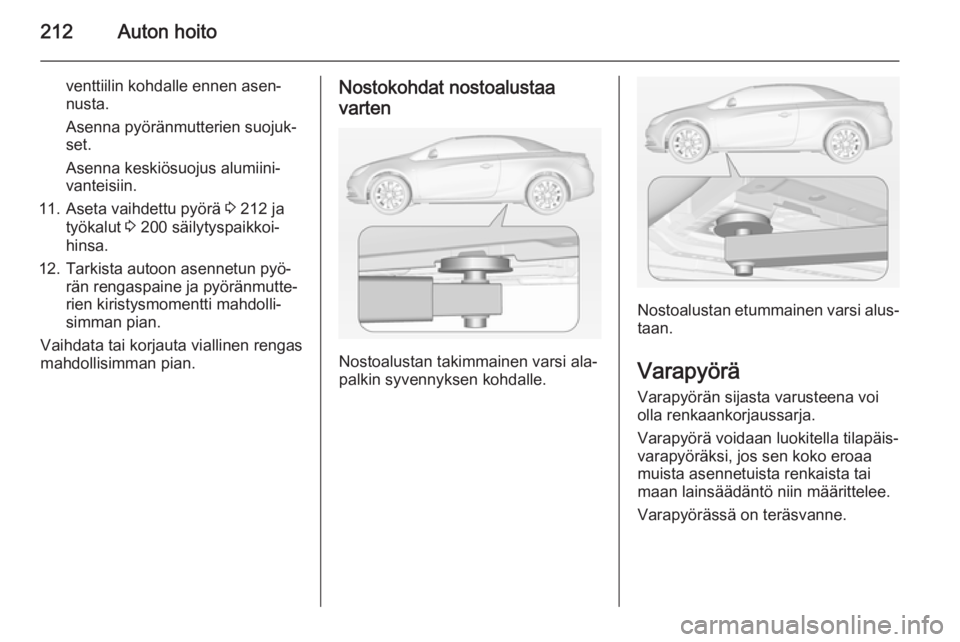

212Auton hoito
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
Asenna keskiösuojus alumiini‐
vanteisiin.
11. Aseta vaihdettu pyörä 3 212 ja
työkalut 3 200 säilytyspaikkoi‐
hinsa.
12. Tarkista autoon asennetun pyö‐ rän rengaspaine ja pyöränmutte‐rien kiristysmomentti mahdolli‐
simman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.Nostokohdat nostoalustaa
varten
Nostoalustan takimmainen varsi ala‐
palkin syvennyksen kohdalle.
Nostoalustan etummainen varsi alus‐
taan.
Varapyörä
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Varapyörä voidaan luokitella tilapäis‐
varapyöräksi, jos sen koko eroaa
muista asennetuista renkaista tai
maan lainsäädäntö niin määrittelee.
Varapyörässä on teräsvanne.

Auton hoito213Huomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.
Varapyörän poistaminen ja
vahingoittuneen pyörän
asettaminen tavaratilaan Varapyörä sijaitsee varapyöräsyven‐
nyksessä lattian suojuksen alla.
Varapyöräsyvennystä ei ole suunni‐
teltu muun kokoisille pyörille kuin va‐
rapyörälle.
Irrottaminen: 1. Sulje kangaskatto ja työnnä tava‐ ratilan rajoitin sisään työntämällä
silmukan alueelta ylöspäin sisään
3 71.
2. Irrota lattian suojus.
3. Varapyörä on kiinnitetty syven‐
nykseen siipimutterilla. Kierrä sii‐
pimutteri auki, irrota kartio ja ota
varapyörä esiin.
Varapyörän alla on laatikko ja au‐
ton työkalut sisältävä pussi.
4. Vaihda vahingoittunut pyörä 3 209 ja aseta työkalut takaisin
työkalulaatikkoon ja pussiin.
Poista hihna laatikosta ja siirrä se sivuun.
5. Kiinnitä työkalulaatikko kiertä‐ mällä kartiolla varustettua siipi‐
mutteria oikealle. Aseta pussi sy‐
vennykseen.
6. Aseta vahingoittunut pyörä syven‐
nykseen ulkopuoli ylöspäin.

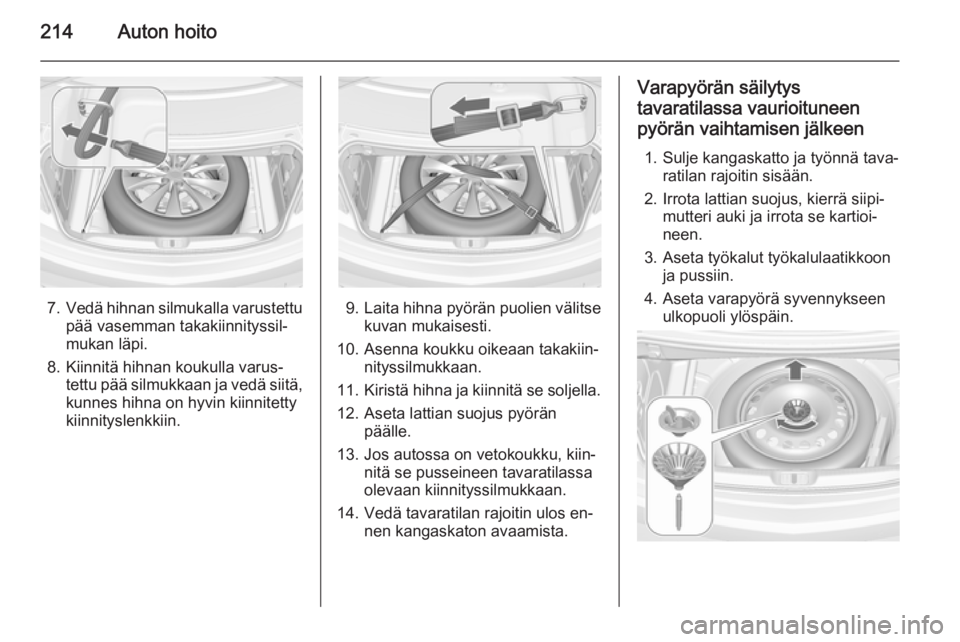

214Auton hoito
7.Vedä hihnan silmukalla varustettu
pää vasemman takakiinnityssil‐
mukan läpi.
8. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
kiinnityslenkkiin.9. Laita hihna pyörän puolien välitse
kuvan mukaisesti.
10. Asenna koukku oikeaan takakiin‐ nityssilmukkaan.
11. Kiristä hihna ja kiinnitä se soljella.
12. Aseta lattian suojus pyörän päälle.
13. Jos autossa on vetokoukku, kiin‐ nitä se pusseineen tavaratilassa
olevaan kiinnityssilmukkaan.
14. Vedä tavaratilan rajoitin ulos en‐ nen kangaskaton avaamista.
Varapyörän säilytys
tavaratilassa vaurioituneen
pyörän vaihtamisen jälkeen
1. Sulje kangaskatto ja työnnä tava‐ ratilan rajoitin sisään.
2. Irrota lattian suojus, kierrä siipi‐ mutteri auki ja irrota se kartioi‐
neen.
3. Aseta työkalut työkalulaatikkoon ja pussiin.
4. Aseta varapyörä syvennykseen ulkopuoli ylöspäin.

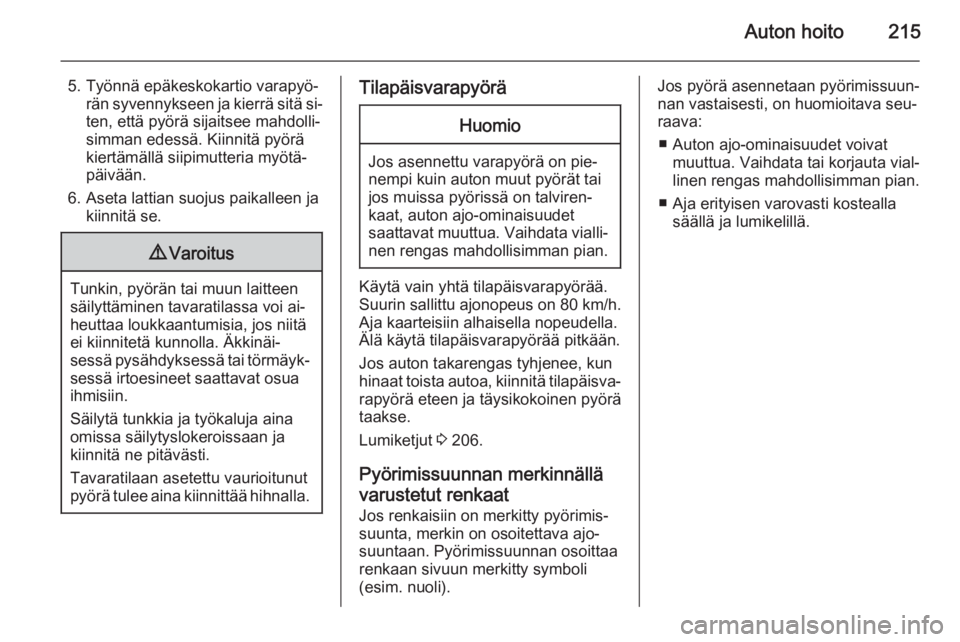

Auton hoito215
5. Työnnä epäkeskokartio varapyö‐rän syvennykseen ja kierrä sitä si‐
ten, että pyörä sijaitsee mahdolli‐
simman edessä. Kiinnitä pyörä
kiertämällä siipimutteria myötä‐
päivään.
6. Aseta lattian suojus paikalleen ja kiinnitä se.9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi ai‐
heuttaa loukkaantumisia, jos niitä
ei kiinnitetä kunnolla. Äkkinäi‐
sessä pysähdyksessä tai törmäyk‐ sessä irtoesineet saattavat osua
ihmisiin.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.
TilapäisvarapyöräHuomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee, kun
hinaat toista autoa, kiinnitä tilapäisva‐
rapyörä eteen ja täysikokoinen pyörä
taakse.
Lumiketjut 3 206.
Pyörimissuunnan merkinnällä varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava seu‐
raava:
■ Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta vial‐
linen rengas mahdollisimman pian.
■ Aja erityisen varovasti kostealla säällä ja lumikelillä.

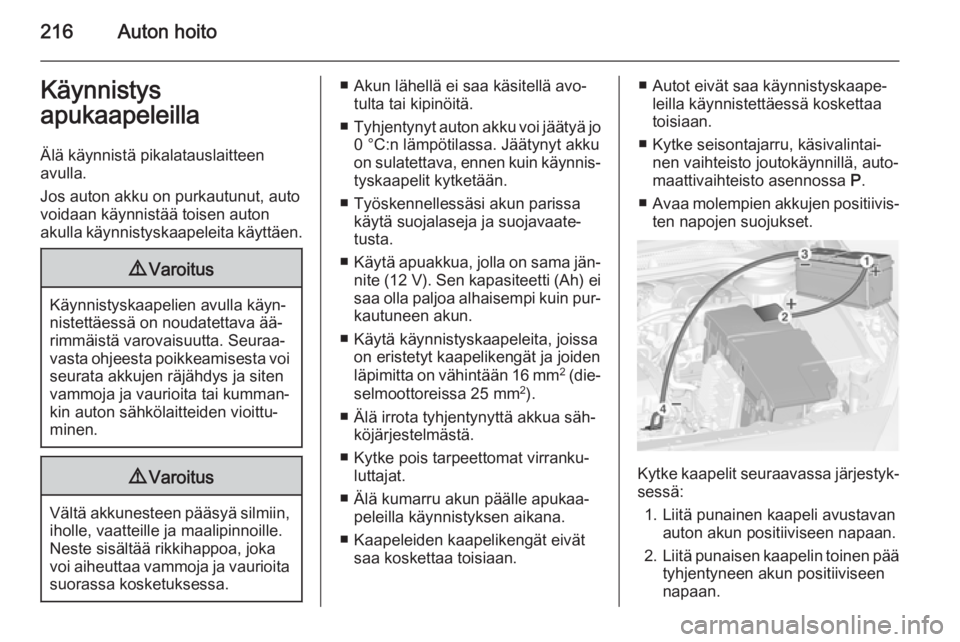

216Auton hoitoKäynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava ää‐
rimmäistä varovaisuutta. Seuraa‐
vasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten
vammoja ja vaurioita tai kumman‐
kin auton sähkölaitteiden vioittu‐
minen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
■ Akun lähellä ei saa käsitellä avo‐ tulta tai kipinöitä.
■ Tyhjentynyt auton akku voi jäätyä jo
0 °C:n lämpötilassa. Jäätynyt akku
on sulatettava, ennen kuin käynnis‐ tyskaapelit kytketään.
■ Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐tusta.
■ Käytä apuakkua, jolla on sama jän‐
nite (12 V ). Sen kapasiteetti (Ah) ei
saa olla paljoa alhaisempi kuin pur‐
kautuneen akun.
■ Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden
läpimitta on vähintään 16 mm 2
(die‐
selmoottoreissa 25 mm 2
).
■ Älä irrota tyhjentynyttä akkua säh‐ köjärjestelmästä.
■ Kytke pois tarpeettomat virranku‐ luttajat.
■ Älä kumarru akun päälle apukaa‐ peleilla käynnistyksen aikana.
■ Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.■ Autot eivät saa käynnistyskaape‐leilla käynnistettäessä koskettaa
toisiaan.
■ Kytke seisontajarru, käsivalintai‐ nen vaihteisto joutokäynnillä, auto‐
maattivaihteisto asennossa P.
■ Avaa molempien akkujen positiivis‐
ten napojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.

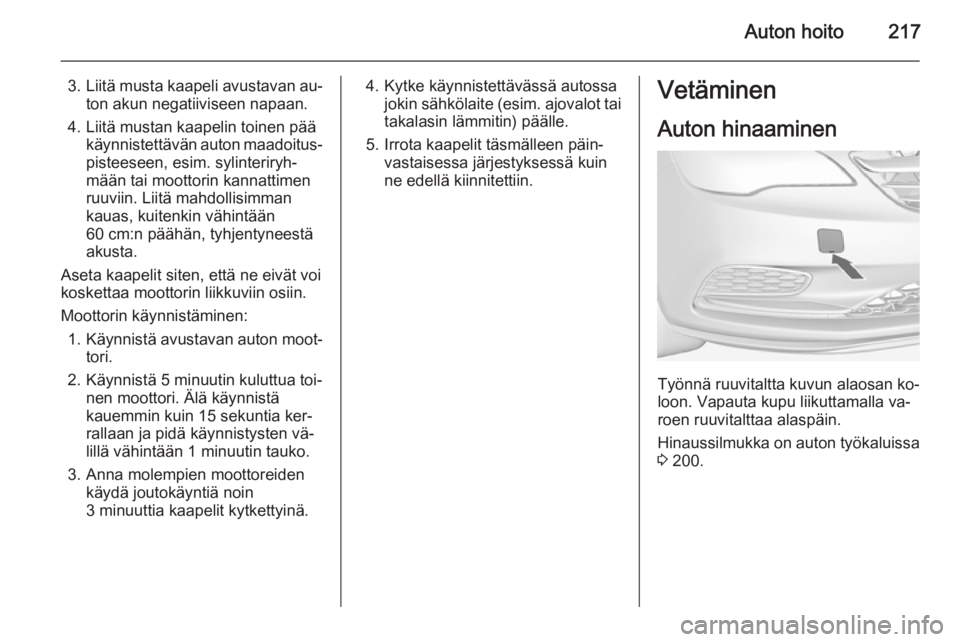

Auton hoito217
3.Liitä musta kaapeli avustavan au‐
ton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Liitä mahdollisimman
kauas, kuitenkin vähintään
60 cm:n päähän, tyhjentyneestä
akusta.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä 5 minuutin kuluttua toi‐ nen moottori. Älä käynnistä
kauemmin kuin 15 sekuntia ker‐
rallaan ja pidä käynnistysten vä‐
lillä vähintään 1 minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.4. Kytke käynnistettävässä autossa jokin sähkölaite ( esim. ajovalot tai
takalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.Vetäminen
Auton hinaaminen
Työnnä ruuvitaltta kuvun alaosan ko‐
loon. Vapauta kupu liikuttamalla va‐ roen ruuvitalttaa alaspäin.
Hinaussilmukka on auton työkaluissa 3 200.

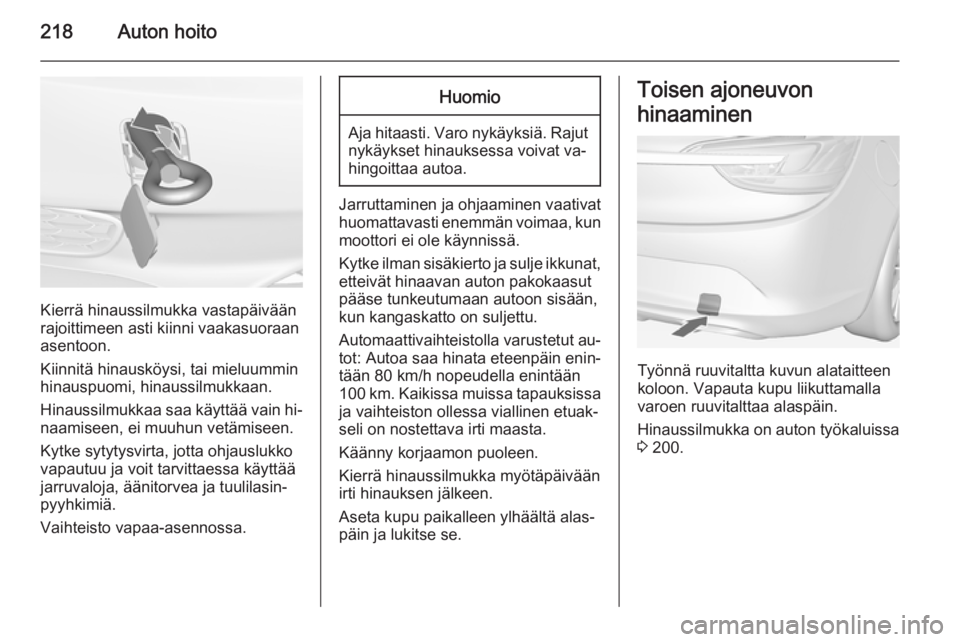

218Auton hoito
Kierrä hinaussilmukka vastapäivään
rajoittimeen asti kiinni vaakasuoraan
asentoon.
Kiinnitä hinausköysi, tai mieluummin
hinauspuomi, hinaussilmukkaan.
Hinaussilmukkaa saa käyttää vain hi‐
naamiseen, ei muuhun vetämiseen.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Vaihteisto vapaa-asennossa.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat va‐
hingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut
pääse tunkeutumaan autoon sisään,
kun kangaskatto on suljettu.
Automaattivaihteistolla varustetut au‐
tot: Autoa saa hinata eteenpäin enin‐
tään 80 km/h nopeudella enintään 100 km. Kaikissa muissa tapauksissa ja vaihteiston ollessa viallinen etuak‐seli on nostettava irti maasta.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka myötäpäivään
irti hinauksen jälkeen.
Aseta kupu paikalleen ylhäältä alas‐
päin ja lukitse se.
Toisen ajoneuvon
hinaaminen
Työnnä ruuvitaltta kuvun alataitteen
koloon. Vapauta kupu liikuttamalla
varoen ruuvitalttaa alaspäin.
Hinaussilmukka on auton työkaluissa 3 200.
