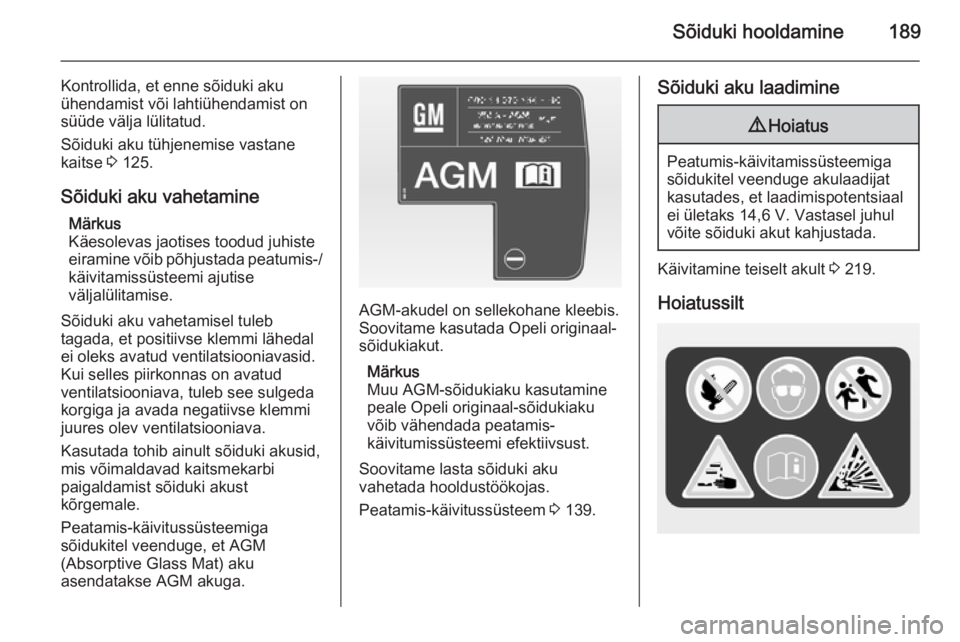

Sõiduki hooldamine189
Kontrollida, et enne sõiduki aku
ühendamist või lahtiühendamist on
süüde välja lülitatud.
Sõiduki aku tühjenemise vastane
kaitse 3 125.
Sõiduki aku vahetamine Märkus
Käesolevas jaotises toodud juhiste
eiramine võib põhjustada peatumis-/
käivitamissüsteemi ajutise
väljalülitamise.
Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
ventilatsiooniava, tuleb see sulgeda
korgiga ja avada negatiivse klemmi
juures olev ventilatsiooniava.
Kasutada tohib ainult sõiduki akusid,
mis võimaldavad kaitsmekarbi
paigaldamist sõiduki akust
kõrgemale.
Peatamis-käivitussüsteemiga
sõidukitel veenduge, et AGM
(Absorptive Glass Mat) aku
asendatakse AGM akuga.
AGM-akudel on sellekohane kleebis.
Soovitame kasutada Opeli originaal-
sõidukiakut.
Märkus
Muu AGM-sõidukiaku kasutamine
peale Opeli originaal-sõidukiaku
võib vähendada peatamis-
käivitumissüsteemi efektiivsust.
Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 139.
Sõiduki aku laadimine9 Hoiatus
Peatumis-käivitamissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Vastasel juhul
võite sõiduki akut kahjustada.
Käivitamine teiselt akult 3 219.
Hoiatussilt

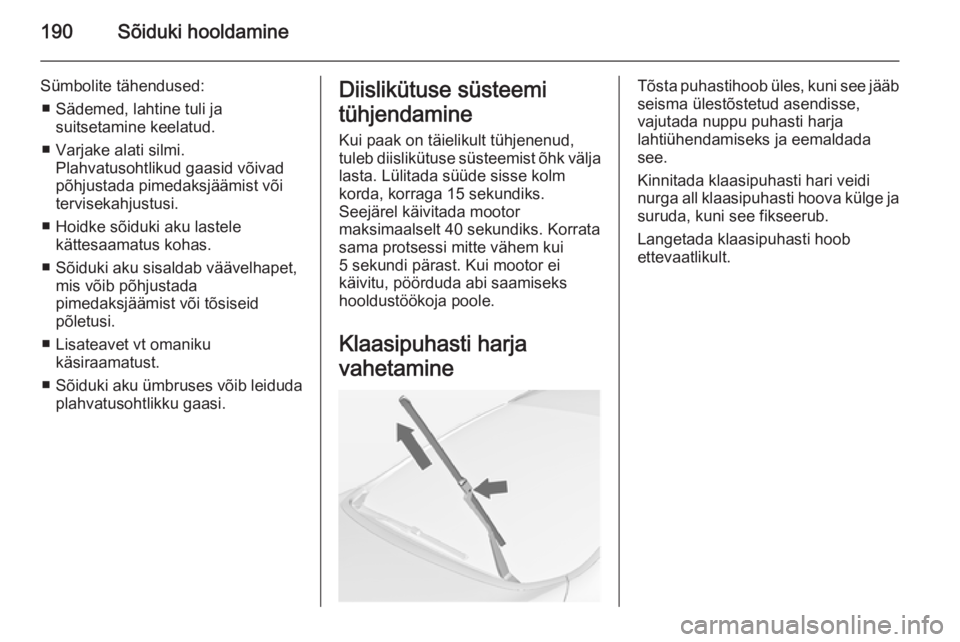

190Sõiduki hooldamine
Sümbolite tähendused:■ Sädemed, lahtine tuli ja suitsetamine keelatud.
■ Varjake alati silmi. Plahvatusohtlikud gaasid võivad
põhjustada pimedaksjäämist või tervisekahjustusi.
■ Hoidke sõiduki aku lastele kättesaamatus kohas.
■ Sõiduki aku sisaldab väävelhapet, mis võib põhjustada
pimedaksjäämist või tõsiseid
põletusi.
■ Lisateavet vt omaniku käsiraamatust.
■ Sõiduki aku ümbruses võib leiduda
plahvatusohtlikku gaasi.Diislikütuse süsteemi
tühjendamine Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja
lasta. Lülitada süüde sisse kolm
korda, korraga 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrata
sama protsessi mitte vähem kui
5 sekundi pärast. Kui mootor ei
käivitu, pöörduda abi saamiseks
hooldustöökoja poole.
Klaasipuhasti harja
vahetamineTõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.

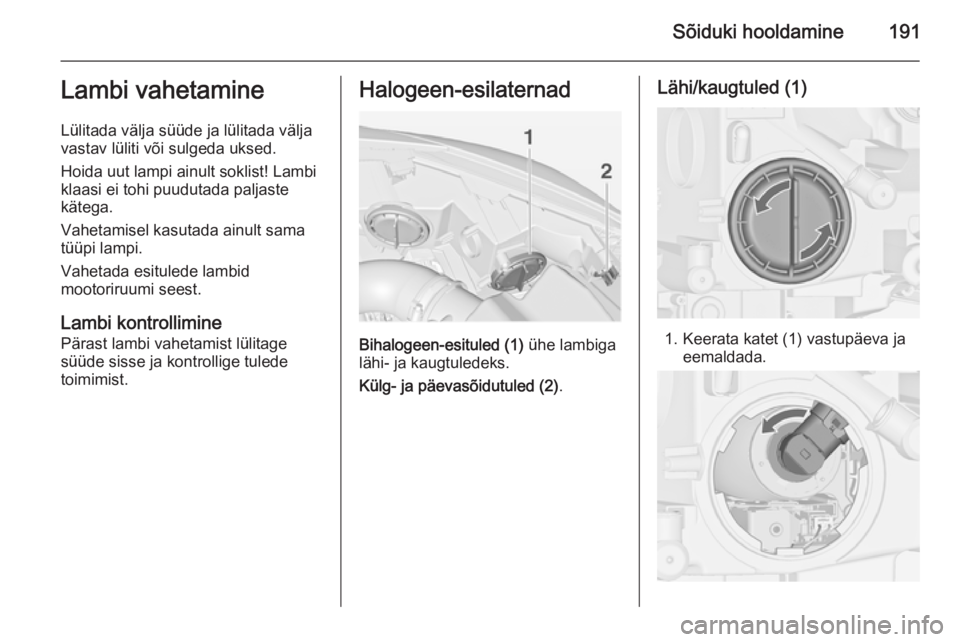

Sõiduki hooldamine191Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist! Lambi klaasi ei tohi puudutada paljastekätega.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.Halogeen-esilaternad
Bihalogeen-esituled (1) ühe lambiga
lähi- ja kaugtuledeks.
Külg- ja päevasõidutuled (2) .
Lähi/kaugtuled (1)
1. Keerata katet (1) vastupäeva ja
eemaldada.

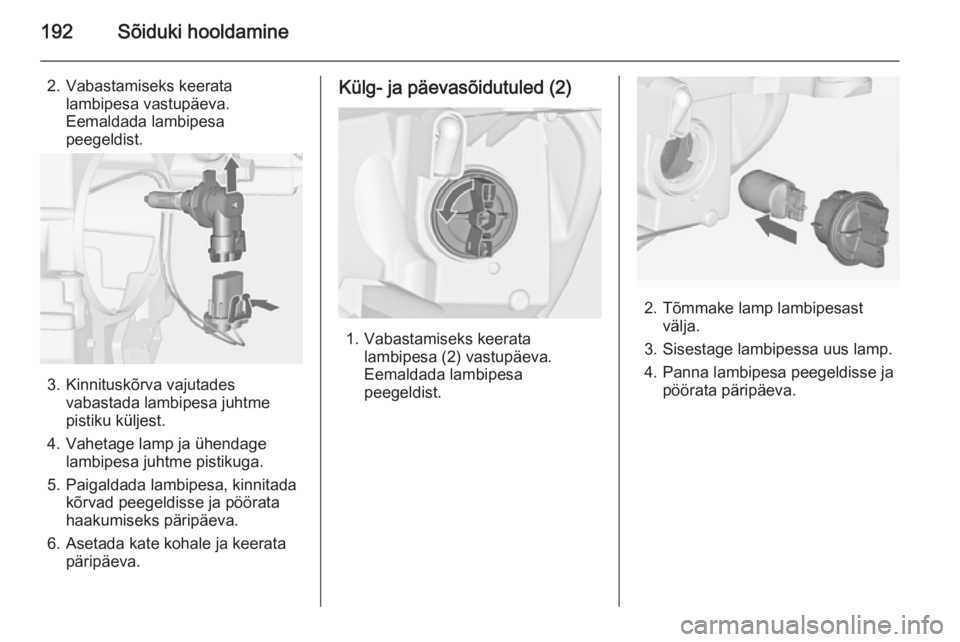

192Sõiduki hooldamine
2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Külg- ja päevasõidutuled (2)
1. Vabastamiseks keerata lambipesa (2) vastupäeva.
Eemaldada lambipesa
peegeldist.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp. 4. Panna lambipesa peegeldisse ja pöörata päripäeva.

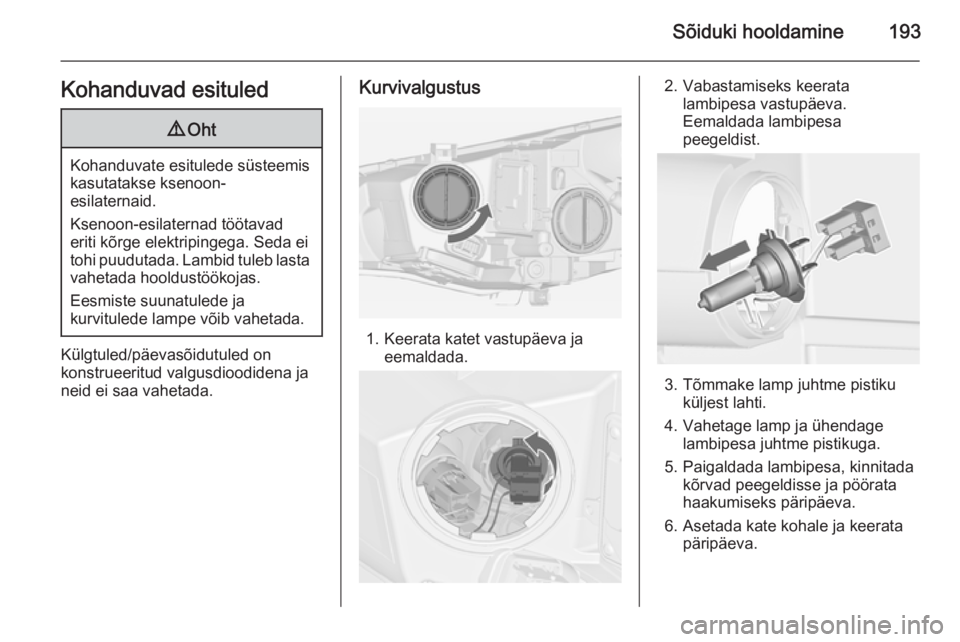

Sõiduki hooldamine193Kohanduvad esituled9Oht
Kohanduvate esitulede süsteemis
kasutatakse ksenoon-
esilaternaid.
Ksenoon-esilaternad töötavad eriti kõrge elektripingega. Seda ei
tohi puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Eesmiste suunatulede ja
kurvitulede lampe võib vahetada.
Külgtuled/päevasõidutuled on
konstrueeritud valgusdioodidena ja
neid ei saa vahetada.
Kurvivalgustus
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Tõmmake lamp juhtme pistiku küljest lahti.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.

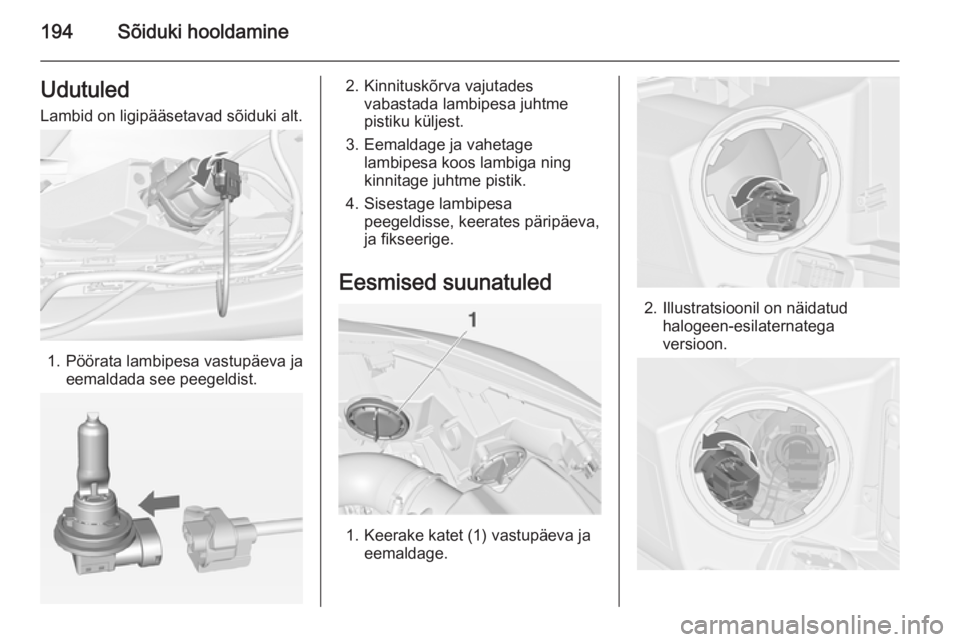

194Sõiduki hooldamineUdutuledLambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada see peegeldist.
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
Eesmised suunatuled
1. Keerake katet (1) vastupäeva ja eemaldage.
2. Illustratsioonil on näidatudhalogeen-esilaternatega
versioon.

Sõiduki hooldamine195

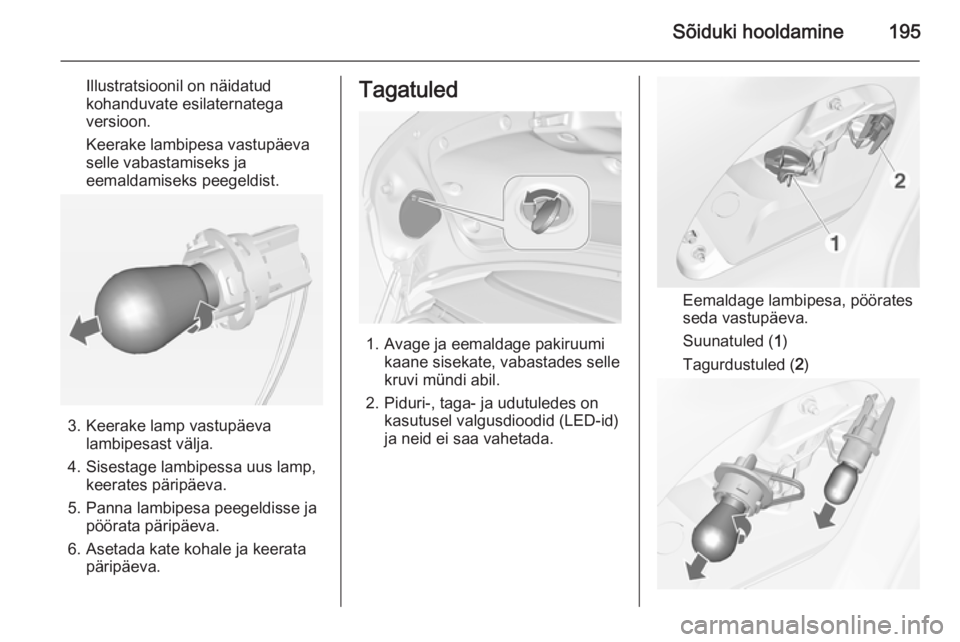

Illustratsioonil on näidatud
kohanduvate esilaternatega
versioon.
Keerake lambipesa vastupäeva
selle vabastamiseks ja
eemaldamiseks peegeldist.
3. Keerake lamp vastupäeva lambipesast välja.
4. Sisestage lambipessa uus lamp, keerates päripäeva.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Tagatuled
1. Avage ja eemaldage pakiruumi kaane sisekate, vabastades selle
kruvi mündi abil.
2. Piduri-, taga- ja udutuledes on kasutusel valgusdioodid (LED-id)
ja neid ei saa vahetada.
Eemaldage lambipesa, pöörates
seda vastupäeva.
Suunatuled ( 1)
Tagurdustuled ( 2)

196Sõiduki hooldamine
3. Eemaldage ja vahetage lamp.
4. Sisestage lambihoidik tagalaternasse ja pöörake seda
päripäeva.
5. Sulgege kate, sisestades esmalt fiksaatorid. Lukustage kate,
pöörates kruvi mündi abil
päripäeva.
Lisatuled pakiruumi kaane
raamis
1. Avage pakiruumi kaas.
2. Vabastada külgmise ehispaneeli kate ja eemaldada.
3. Eemaldage lambipesa, pöörates seda vastupäeva.
Suunatuled ( 1)
Tagatuled ( 2)
4. Eemaldage ja vahetage lamp.
5. Sisestage lambipesa laternasse ja pöörake seda päripäeva.
6. Kinnitage külgmine ehispaneel.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.

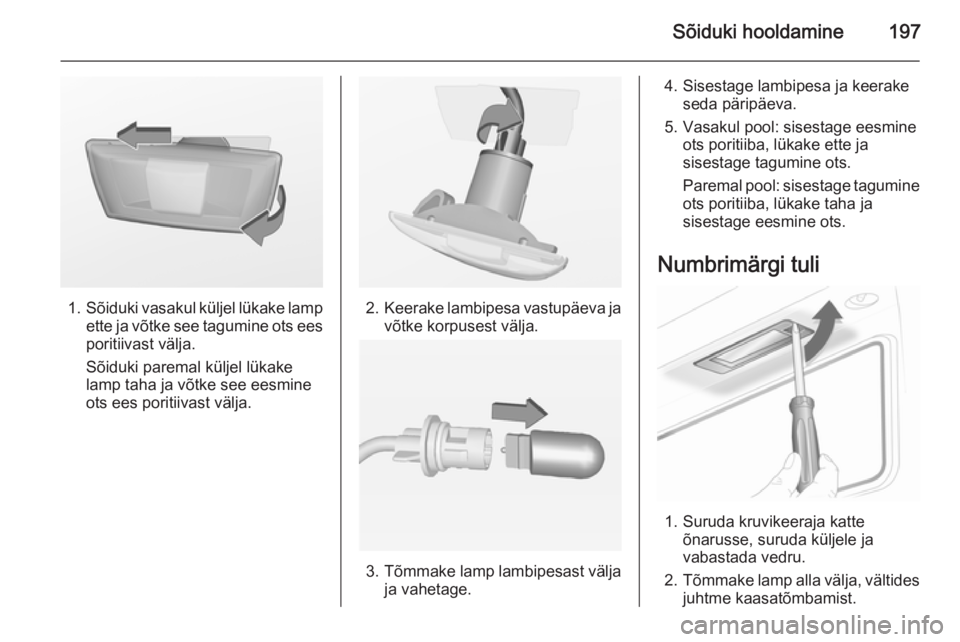

Sõiduki hooldamine197
1.Sõiduki vasakul küljel lükake lamp
ette ja võtke see tagumine ots ees poritiivast välja.
Sõiduki paremal küljel lükake
lamp taha ja võtke see eesmine
ots ees poritiivast välja.2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Vasakul pool: sisestage eesmine ots poritiiba, lükake ette ja
sisestage tagumine ots.
Paremal pool: sisestage tagumine
ots poritiiba, lükake taha ja
sisestage eesmine ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.

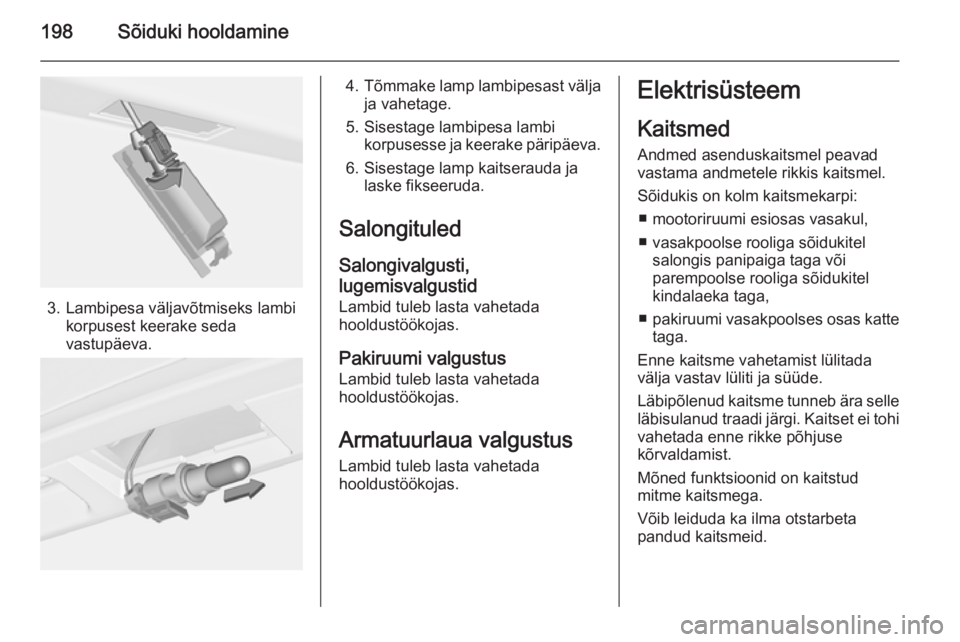

198Sõiduki hooldamine
3. Lambipesa väljavõtmiseks lambikorpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled
Salongivalgusti,
lugemisvalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul,
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga,
■ pakiruumi vasakpoolses osas katte
taga.
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
