OPEL CASCADA 2015.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2015.5, Model line: CASCADA, Model: OPEL CASCADA 2015.5Pages: 271, PDF-Größe: 7.67 MB
Page 31 of 271

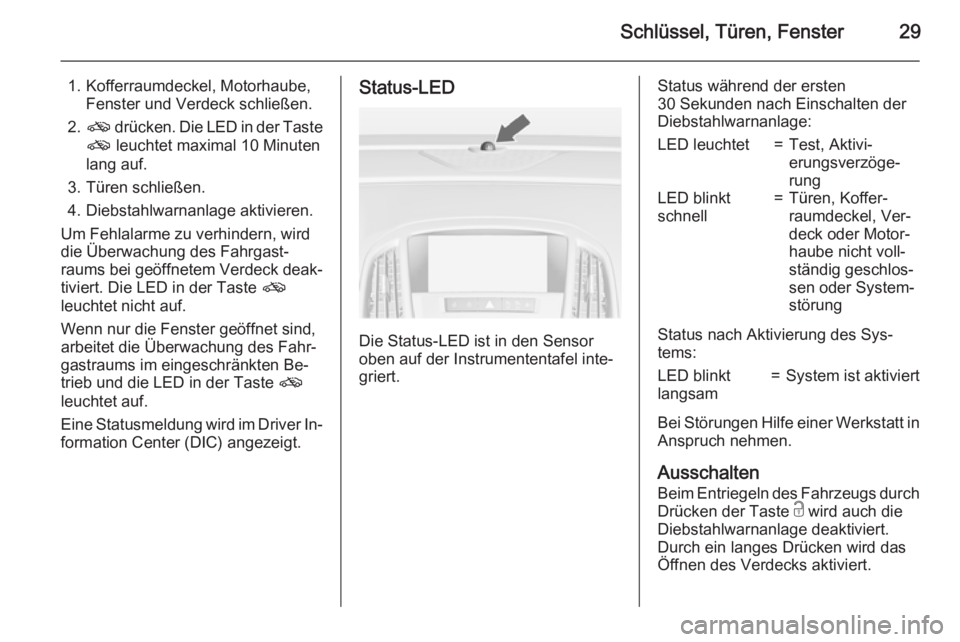

Schlüssel, Türen, Fenster29
1. Kofferraumdeckel, Motorhaube,Fenster und Verdeck schließen.
2. o drücken. Die LED in der Taste
o leuchtet maximal 10 Minuten
lang auf.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Um Fehlalarme zu verhindern, wird die Überwachung des Fahrgast‐
raums bei geöffnetem Verdeck deak‐ tiviert. Die LED in der Taste o
leuchtet nicht auf.
Wenn nur die Fenster geöffnet sind,
arbeitet die Überwachung des Fahr‐
gastraums im eingeschränkten Be‐
trieb und die LED in der Taste o
leuchtet auf.
Eine Statusmeldung wird im Driver In‐ formation Center (DIC) angezeigt.Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED leuchtet=Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell=Türen, Koffer‐
raumdeckel, Ver‐
deck oder Motor‐
haube nicht voll‐
ständig geschlos‐
sen oder System‐
störung
Status nach Aktivierung des Sys‐ tems:
LED blinkt
langsam=System ist aktiviert
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Ausschalten Beim Entriegeln des Fahrzeugs durch
Drücken der Taste c wird auch die
Diebstahlwarnanlage deaktiviert. Durch ein langes Drücken wird das
Öffnen des Verdecks aktiviert.
Page 32 of 271

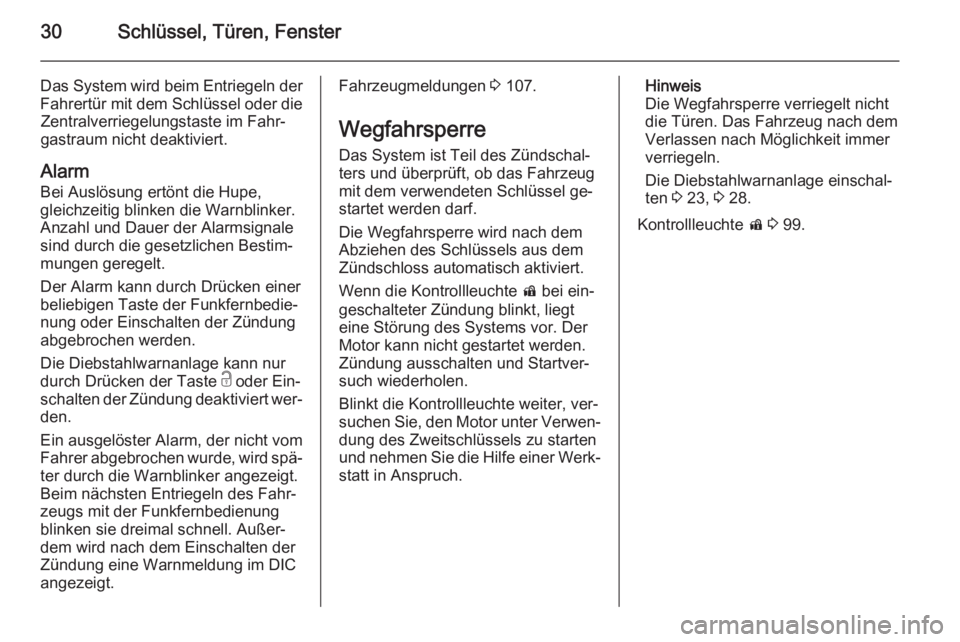

30Schlüssel, Türen, Fenster
Das System wird beim Entriegeln derFahrertür mit dem Schlüssel oder die Zentralverriegelungstaste im Fahr‐
gastraum nicht deaktiviert.
Alarm Bei Auslösung ertönt die Hupe,gleichzeitig blinken die Warnblinker.
Anzahl und Dauer der Alarmsignale
sind durch die gesetzlichen Bestim‐
mungen geregelt.
Der Alarm kann durch Drücken einer
beliebigen Taste der Funkfernbedie‐
nung oder Einschalten der Zündung
abgebrochen werden.
Die Diebstahlwarnanlage kann nur
durch Drücken der Taste c oder Ein‐
schalten der Zündung deaktiviert wer‐
den.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird spä‐
ter durch die Warnblinker angezeigt.
Beim nächsten Entriegeln des Fahr‐
zeugs mit der Funkfernbedienung
blinken sie dreimal schnell. Außer‐
dem wird nach dem Einschalten der
Zündung eine Warnmeldung im DIC angezeigt.Fahrzeugmeldungen 3 107.
Wegfahrsperre Das System ist Teil des Zündschal‐
ters und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel ge‐
startet werden darf.
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Wenn die Kontrollleuchte d bei ein‐
geschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte weiter, ver‐
suchen Sie, den Motor unter Verwen‐
dung des Zweitschlüssels zu starten
und nehmen Sie die Hilfe einer Werk‐ statt in Anspruch.Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Das Fahrzeug nach dem Verlassen nach Möglichkeit immer
verriegeln.
Die Diebstahlwarnanlage einschal‐
ten 3 23, 3 28.
Kontrollleuchte d 3 99.
Page 33 of 271

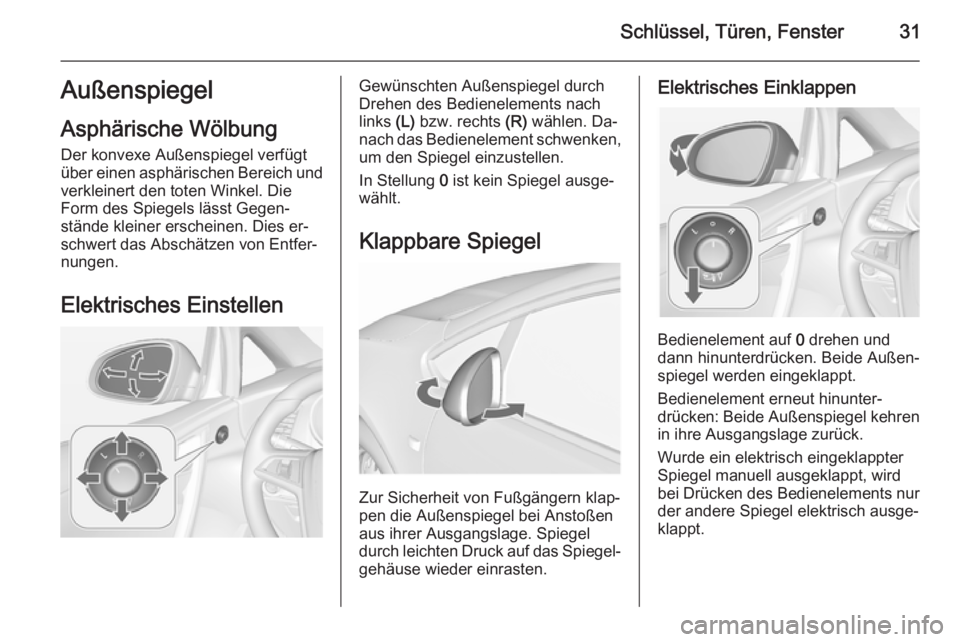

Schlüssel, Türen, Fenster31Außenspiegel
Asphärische Wölbung Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und verkleinert den toten Winkel. Die
Form des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies er‐
schwert das Abschätzen von Entfer‐
nungen.
Elektrisches EinstellenGewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) wählen. Da‐
nach das Bedienelement schwenken,
um den Spiegel einzustellen.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Elektrisches Einklappen
Bedienelement auf 0 drehen und
dann hinunterdrücken. Beide Außen‐
spiegel werden eingeklappt.
Bedienelement erneut hinunter‐
drücken: Beide Außenspiegel kehren
in ihre Ausgangslage zurück.
Wurde ein elektrisch eingeklappter
Spiegel manuell ausgeklappt, wird
bei Drücken des Bedienelements nur der andere Spiegel elektrisch ausge‐
klappt.
Page 34 of 271

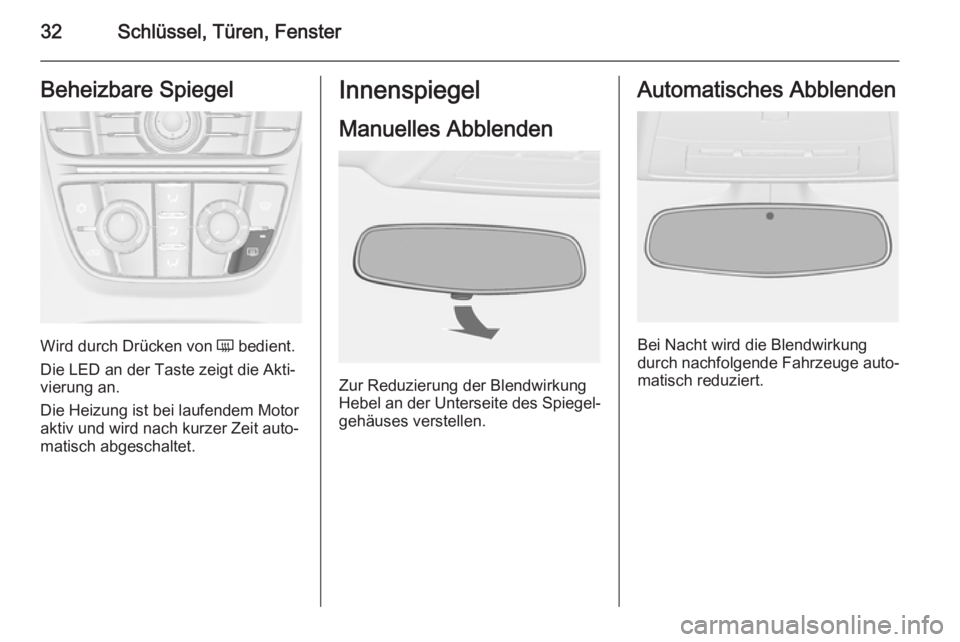

32Schlüssel, Türen, FensterBeheizbare Spiegel
Wird durch Drücken von Ü bedient.
Die LED an der Taste zeigt die Akti‐
vierung an.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Innenspiegel
Manuelles Abblenden
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐ gehäuses verstellen.
Automatisches Abblenden
Bei Nacht wird die Blendwirkung
durch nachfolgende Fahrzeuge auto‐
matisch reduziert.
Page 35 of 271

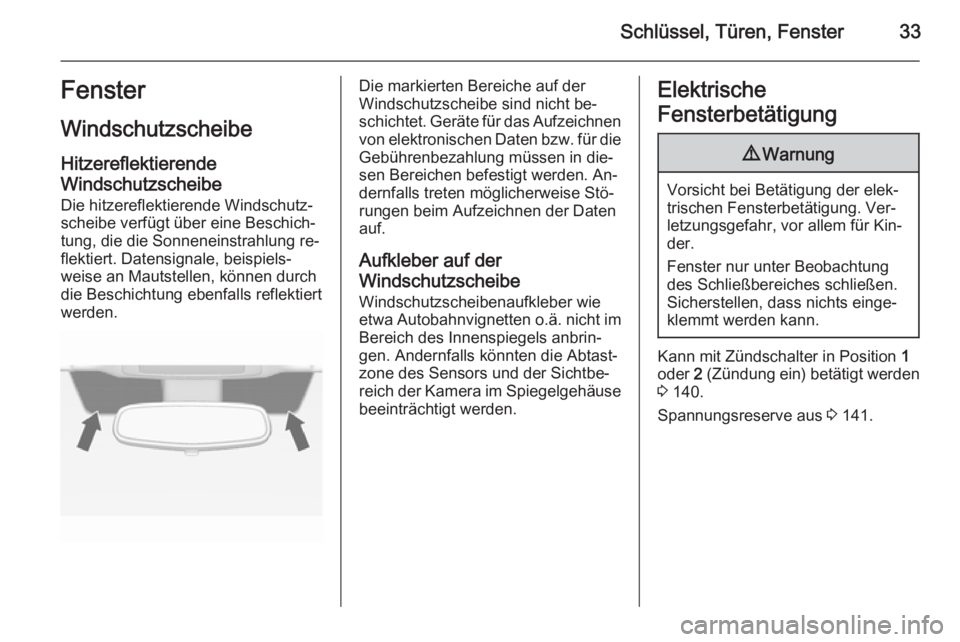

Schlüssel, Türen, Fenster33Fenster
Windschutzscheibe
Hitzereflektierende
Windschutzscheibe
Die hitzereflektierende Windschutz‐
scheibe verfügt über eine Beschich‐
tung, die die Sonneneinstrahlung re‐
flektiert. Datensignale, beispiels‐
weise an Mautstellen, können durch
die Beschichtung ebenfalls reflektiert
werden.Die markierten Bereiche auf der
Windschutzscheibe sind nicht be‐
schichtet. Geräte für das Aufzeichnen von elektronischen Daten bzw. für dieGebührenbezahlung müssen in die‐
sen Bereichen befestigt werden. An‐
dernfalls treten möglicherweise Stö‐
rungen beim Aufzeichnen der Daten auf.
Aufkleber auf der
Windschutzscheibe
Windschutzscheibenaufkleber wie
etwa Autobahnvignetten o.ä. nicht im Bereich des Innenspiegels anbrin‐
gen. Andernfalls könnten die Abtast‐
zone des Sensors und der Sichtbe‐
reich der Kamera im Spiegelgehäuse beeinträchtigt werden.Elektrische
Fensterbetätigung9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung. Ver‐
letzungsgefahr, vor allem für Kin‐
der.
Fenster nur unter Beobachtung
des Schließbereiches schließen.
Sicherstellen, dass nichts einge‐
klemmt werden kann.
Kann mit Zündschalter in Position 1
oder 2 (Zündung ein) betätigt werden
3 140.
Spannungsreserve aus 3 141.
Page 36 of 271

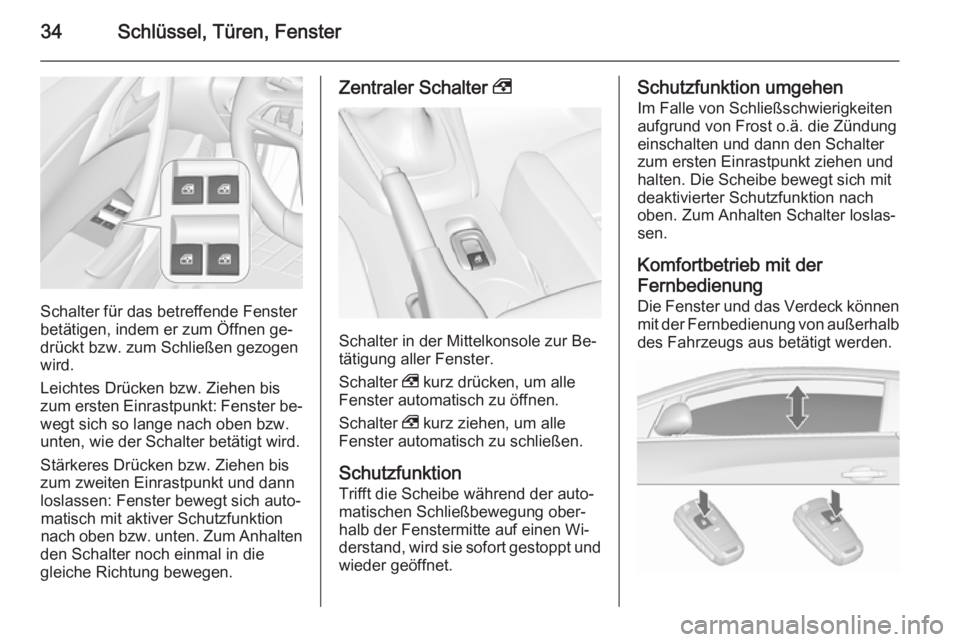

34Schlüssel, Türen, Fenster
Schalter für das betreffende Fenster
betätigen, indem er zum Öffnen ge‐ drückt bzw. zum Schließen gezogen
wird.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster be‐ wegt sich so lange nach oben bzw.
unten, wie der Schalter betätigt wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt und dann
loslassen: Fenster bewegt sich auto‐ matisch mit aktiver Schutzfunktionnach oben bzw. unten. Zum Anhalten
den Schalter noch einmal in die
gleiche Richtung bewegen.
Zentraler Schalter ,
Schalter in der Mittelkonsole zur Be‐
tätigung aller Fenster.
Schalter , kurz drücken, um alle
Fenster automatisch zu öffnen.
Schalter , kurz ziehen, um alle
Fenster automatisch zu schließen.
Schutzfunktion Trifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen Wi‐
derstand, wird sie sofort gestoppt und wieder geöffnet.
Schutzfunktion umgehen
Im Falle von Schließschwierigkeitenaufgrund von Frost o.ä. die Zündung
einschalten und dann den Schalter
zum ersten Einrastpunkt ziehen und
halten. Die Scheibe bewegt sich mit
deaktivierter Schutzfunktion nach
oben. Zum Anhalten Schalter loslas‐
sen.
Komfortbetrieb mit der
Fernbedienung
Die Fenster und das Verdeck können mit der Fernbedienung von außerhalb
des Fahrzeugs aus betätigt werden.
Page 37 of 271

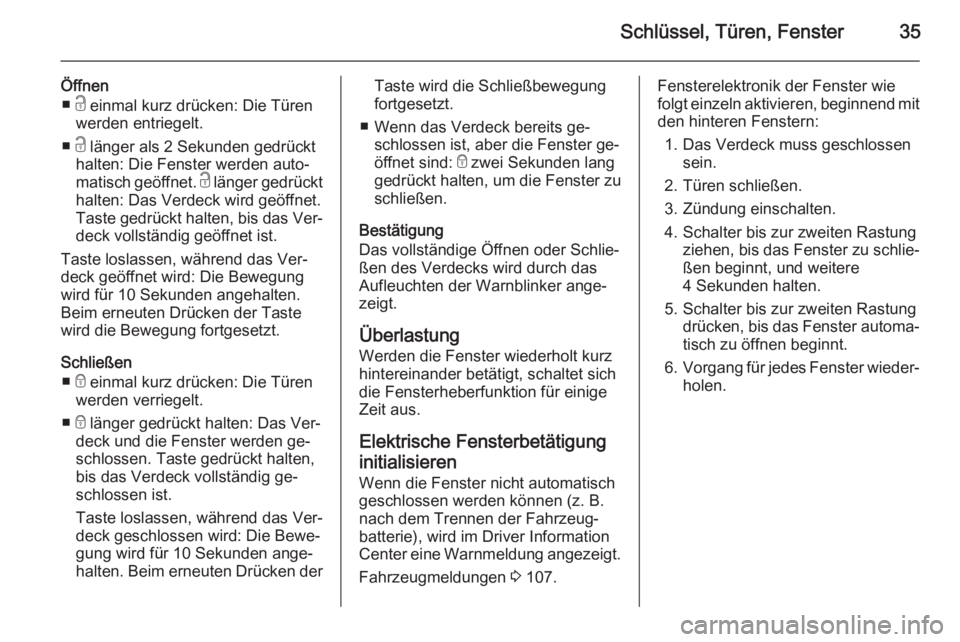

Schlüssel, Türen, Fenster35
Öffnen■ c einmal kurz drücken: Die Türen
werden entriegelt.
■ c länger als 2 Sekunden gedrückt
halten: Die Fenster werden auto‐
matisch geöffnet. c länger gedrückt
halten: Das Verdeck wird geöffnet. Taste gedrückt halten, bis das Ver‐ deck vollständig geöffnet ist.
Taste loslassen, während das Ver‐
deck geöffnet wird: Die Bewegung
wird für 10 Sekunden angehalten.
Beim erneuten Drücken der Taste
wird die Bewegung fortgesetzt.
Schließen ■ e einmal kurz drücken: Die Türen
werden verriegelt.
■ e länger gedrückt halten: Das Ver‐
deck und die Fenster werden ge‐
schlossen. Taste gedrückt halten,
bis das Verdeck vollständig ge‐
schlossen ist.
Taste loslassen, während das Ver‐
deck geschlossen wird: Die Bewe‐
gung wird für 10 Sekunden ange‐
halten. Beim erneuten Drücken derTaste wird die Schließbewegung
fortgesetzt.
■ Wenn das Verdeck bereits ge‐ schlossen ist, aber die Fenster ge‐
öffnet sind: e zwei Sekunden lang
gedrückt halten, um die Fenster zu
schließen.
Bestätigung
Das vollständige Öffnen oder Schlie‐
ßen des Verdecks wird durch das
Aufleuchten der Warnblinker ange‐
zeigt.
Überlastung
Werden die Fenster wiederholt kurz
hintereinander betätigt, schaltet sich
die Fensterheberfunktion für einige
Zeit aus.
Elektrische Fensterbetätigung
initialisieren Wenn die Fenster nicht automatischgeschlossen werden können (z. B. nach dem Trennen der Fahrzeug‐
batterie), wird im Driver Information
Center eine Warnmeldung angezeigt.
Fahrzeugmeldungen 3 107.Fensterelektronik der Fenster wie
folgt einzeln aktivieren, beginnend mit den hinteren Fenstern:
1. Das Verdeck muss geschlossen sein.
2. Türen schließen.
3. Zündung einschalten.
4. Schalter bis zur zweiten Rastung ziehen, bis das Fenster zu schlie‐ßen beginnt, und weitere
4 Sekunden halten.
5. Schalter bis zur zweiten Rastung drücken, bis das Fenster automa‐tisch zu öffnen beginnt.
6. Vorgang für jedes Fenster wieder‐
holen.
Page 38 of 271

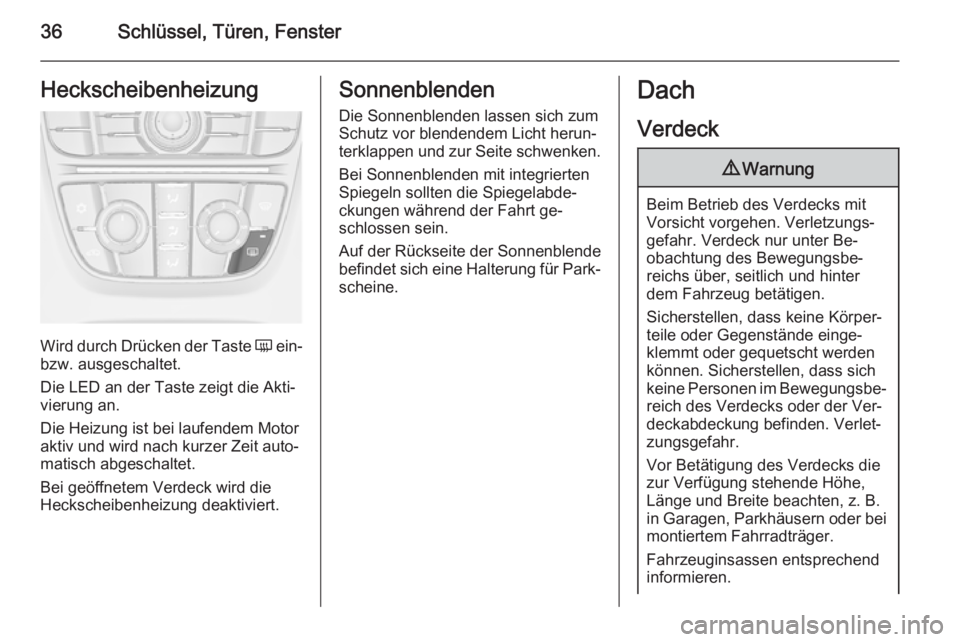

36Schlüssel, Türen, FensterHeckscheibenheizung
Wird durch Drücken der Taste Ü ein-
bzw. ausgeschaltet.
Die LED an der Taste zeigt die Akti‐
vierung an.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Bei geöffnetem Verdeck wird die
Heckscheibenheizung deaktiviert.
Sonnenblenden
Die Sonnenblenden lassen sich zum
Schutz vor blendendem Licht herun‐
terklappen und zur Seite schwenken.
Bei Sonnenblenden mit integrierten
Spiegeln sollten die Spiegelabde‐
ckungen während der Fahrt ge‐
schlossen sein.
Auf der Rückseite der Sonnenblende
befindet sich eine Halterung für Park‐ scheine.Dach
Verdeck9 Warnung
Beim Betrieb des Verdecks mit
Vorsicht vorgehen. Verletzungs‐
gefahr. Verdeck nur unter Be‐
obachtung des Bewegungsbe‐
reichs über, seitlich und hinter
dem Fahrzeug betätigen.
Sicherstellen, dass keine Körper‐
teile oder Gegenstände einge‐
klemmt oder gequetscht werden
können. Sicherstellen, dass sich
keine Personen im Bewegungsbe‐ reich des Verdecks oder der Ver‐
deckabdeckung befinden. Verlet‐
zungsgefahr.
Vor Betätigung des Verdecks die
zur Verfügung stehende Höhe,
Länge und Breite beachten, z. B.
in Garagen, Parkhäusern oder bei montiertem Fahrradträger.
Fahrzeuginsassen entsprechend
informieren.
Page 39 of 271

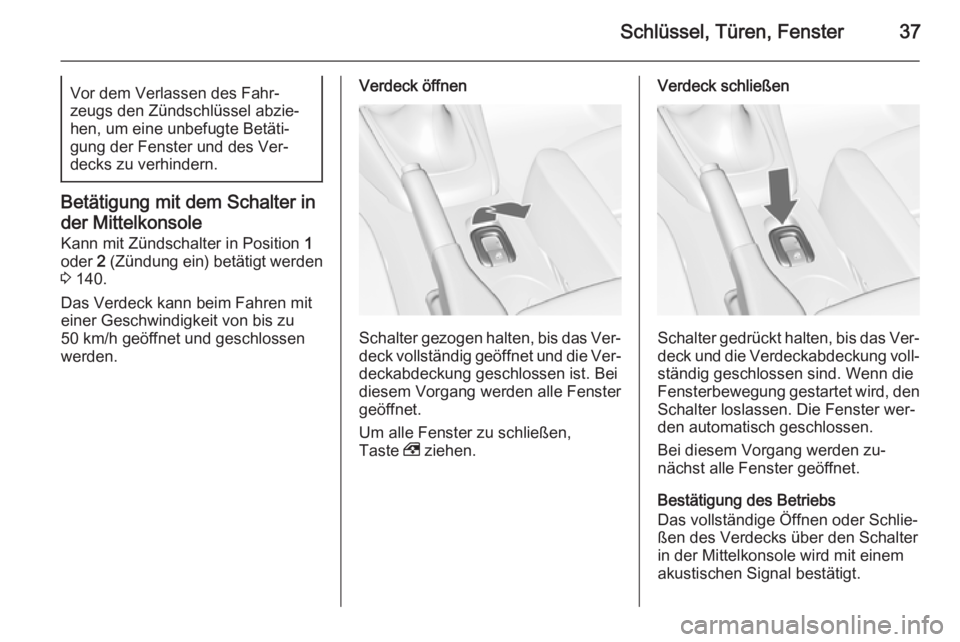

Schlüssel, Türen, Fenster37Vor dem Verlassen des Fahr‐
zeugs den Zündschlüssel abzie‐
hen, um eine unbefugte Betäti‐
gung der Fenster und des Ver‐
decks zu verhindern.
Betätigung mit dem Schalter in
der Mittelkonsole Kann mit Zündschalter in Position 1
oder 2 (Zündung ein) betätigt werden
3 140.
Das Verdeck kann beim Fahren mit
einer Geschwindigkeit von bis zu
50 km/h geöffnet und geschlossen
werden.
Verdeck öffnen
Schalter gezogen halten, bis das Ver‐ deck vollständig geöffnet und die Ver‐deckabdeckung geschlossen ist. Bei
diesem Vorgang werden alle Fenster
geöffnet.
Um alle Fenster zu schließen,
Taste , ziehen.
Verdeck schließen
Schalter gedrückt halten, bis das Ver‐
deck und die Verdeckabdeckung voll‐ ständig geschlossen sind. Wenn die
Fensterbewegung gestartet wird, den Schalter loslassen. Die Fenster wer‐
den automatisch geschlossen.
Bei diesem Vorgang werden zu‐
nächst alle Fenster geöffnet.
Bestätigung des Betriebs
Das vollständige Öffnen oder Schlie‐
ßen des Verdecks über den Schalter in der Mittelkonsole wird mit einem
akustischen Signal bestätigt.
Page 40 of 271
38Schlüssel, Türen, Fenster
Betätigung mit FernbedienungVerdeck öffnen
c gedrückt halten, bis das Verdeck
vollständig geöffnet und die Verde‐
ckabdeckung geschlossen ist. Bei
diesem Vorgang werden alle Fenster
geöffnet.
Verdeck schließen
e gedrückt halten, bis das Verdeck,
die Verdeckabdeckung und die Fens‐
ter vollständig geschlossen sind. Bei
diesem Vorgang werden zunächst
alle Fenster geöffnet.
Bestätigung des Betriebs
Das vollständige Öffnen oder Schlie‐ ßen des Verdecks mit der Fernbedie‐ nung wird durch das Aufleuchten der
Warnblinker angezeigt.
Sicherheitsunterbrechung
Die Taste an der Fernbedienung bzw.
der Schalter in der Mittelkonsole
muss betätigt werden, bis das Ver‐
deck die Endposition erreicht hat.
Wenn die Taste oder der Schalter
während des Betriebs losgelassen
wird, wird die Bewegung des Ver‐
decks sofort unterbrochen. Das Ver‐
deck bleibt nur vorübergehend in der
Zwischenposition. Nach einer festge‐
legten Zeit ertönt ein Warnton, der
Hydraulikdruck im System wird redu‐
ziert und eine Verdeckbewegung
kann einsetzen. Durch erneutes Be‐
tätigen der Taste oder des Schalters
wird der Betrieb fortgesetzt.
Voraussetzungen für den
Betrieb ■ Das Fahrzeug ist abgestellt oder die Fahrgeschwindigkeit liegt unter
50 km/h.
