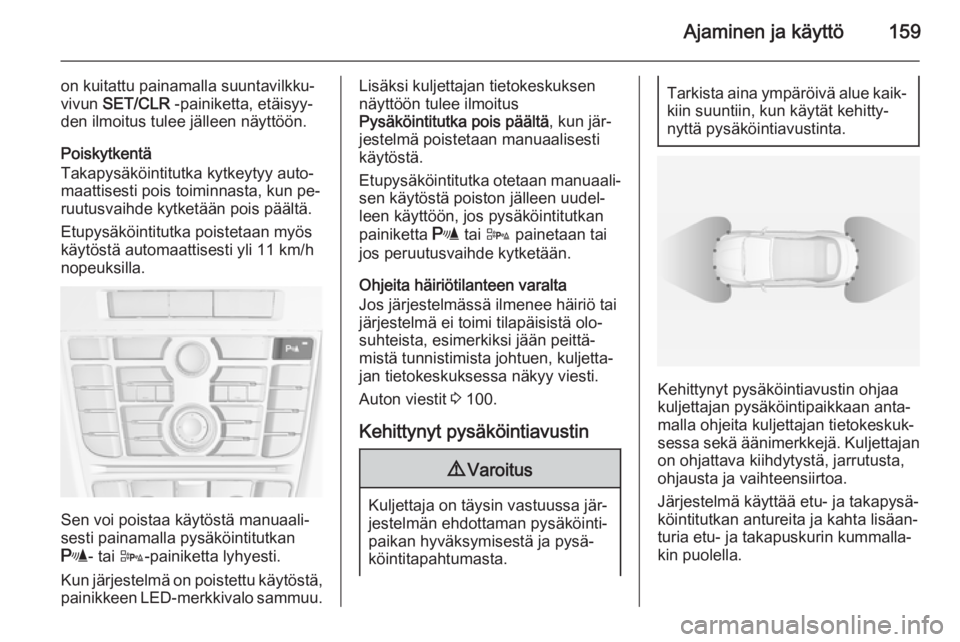

Ajaminen ja käyttö159
on kuitattu painamalla suuntavilkku‐
vivun SET/CLR -painiketta, etäisyy‐
den ilmoitus tulee jälleen näyttöön.
Poiskytkentä
Takapysäköintitutka kytkeytyy auto‐
maattisesti pois toiminnasta, kun pe‐
ruutusvaihde kytketään pois päältä.
Etupysäköintitutka poistetaan myös
käytöstä automaattisesti yli 11 km/h
nopeuksilla.
Sen voi poistaa käytöstä manuaali‐
sesti painamalla pysäköintitutkan
r - tai D-painiketta lyhyesti.
Kun järjestelmä on poistettu käytöstä,
painikkeen LED-merkkivalo sammuu.
Lisäksi kuljettajan tietokeskuksen
näyttöön tulee ilmoitus
Pysäköintitutka pois päältä , kun jär‐
jestelmä poistetaan manuaalisesti
käytöstä.
Etupysäköintitutka otetaan manuaali‐
sen käytöstä poiston jälleen uudel‐
leen käyttöön, jos pysäköintitutkan
painiketta r tai D painetaan tai
jos peruutusvaihde kytketään.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista, esimerkiksi jään peittä‐
mistä tunnistimista johtuen, kuljetta‐
jan tietokeskuksessa näkyy viesti.
Auton viestit 3 100.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa jär‐
jestelmän ehdottaman pysäköinti‐
paikan hyväksymisestä ja pysä‐
köintitapahtumasta.
Tarkista aina ympäröivä alue kaik‐ kiin suuntiin, kun käytät kehitty‐
nyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin ohjaa
kuljettajan pysäköintipaikkaan anta‐
malla ohjeita kuljettajan tietokeskuk‐
sessa sekä äänimerkkejä. Kuljettajan
on ohjattava kiihdytystä, jarrutusta,
ohjausta ja vaihteensiirtoa.
Järjestelmä käyttää etu- ja takapysä‐
köintitutkan antureita ja kahta lisäan‐
turia etu- ja takapuskurin kummalla‐
kin puolella.

160Ajaminen ja käyttö
D -painike ja toimintatapa
Sekä kehittynyttä pysäköintiavustinta
että etu- ja takapysäköintitutkaa
(katso edellinen kuvaus) käytetään
D -painikkeella.
D -painikkeen lyhyt painallus pois‐
taa pysäköintitutkan käytöstä tai ottaa sen käyttöön.
D -painikkeen pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐
köintiavustimen käyttöön tai poistaa
sen käytöstä.
Painiketta painamalla järjestelmiä
käytetään seuraavasti:
■ etu- ja takapysäköintitutka on aktii‐ vinen: lyhyt painallus poistaa sen
käytöstä.
■ etu- ja takapysäköintitutka on aktii‐ vinen: pitkä painallus ottaa kehitty‐
neen pysäköintiavustimen käyt‐
töön, jos eteenpäinajon vaihde on
kytkettynä.
■ kehittynyt pysäköintiavustin on ak‐ tiivinen: lyhyt painallus poistaa sen
käytöstä.■ kehittynyt pysäköintiavustin on ak‐ tiivinen: pitkä painallus poistaa ke‐
hittyneen pysäköintiavustimen käy‐ töstä.
■ kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat aktiivi‐
sia: lyhyt painallus poistaa kum‐
mankin järjestelmän käytöstä.
Päällekytkentä
Etsittäessä pysäköintipaikkaa järjes‐
telmä on käyttövalmis painettaessa
painiketta D noin yhden sekunnin
ajan.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.
Suurin sallittu etäisyys auton kyljen ja
pysäköityjen autojen rivin välillä on
1,8 metriä.
Toiminta
Kun autolla ajetaan pysäköityjen au‐
tojen rivin ohi ja järjestelmä on toimin‐ nassa, kehittynyt pysäköintiavustin
alkaa etsiä sopivaa pysäköintipaik‐
kaa. Kun soveltuva pysäköintipaikka

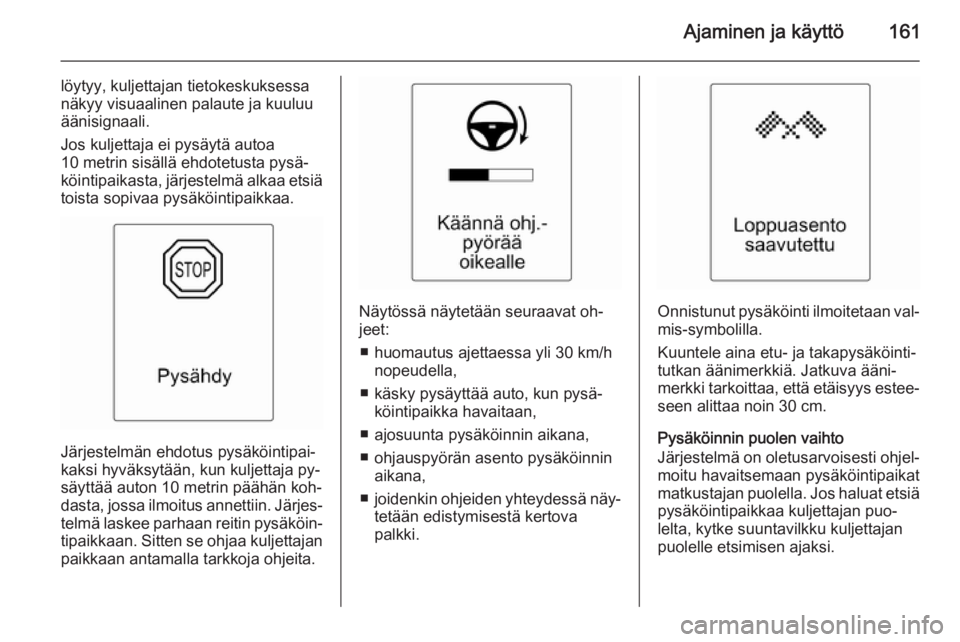

Ajaminen ja käyttö161
löytyy, kuljettajan tietokeskuksessa
näkyy visuaalinen palaute ja kuuluu
äänisignaali.
Jos kuljettaja ei pysäytä autoa
10 metrin sisällä ehdotetusta pysä‐
köintipaikasta, järjestelmä alkaa etsiä
toista sopivaa pysäköintipaikkaa.
Järjestelmän ehdotus pysäköintipai‐
kaksi hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin päähän koh‐
dasta, jossa ilmoitus annettiin. Järjes‐ telmä laskee parhaan reitin pysäköin‐
tipaikkaan. Sitten se ohjaa kuljettajan
paikkaan antamalla tarkkoja ohjeita.
Näytössä näytetään seuraavat oh‐
jeet:
■ huomautus ajettaessa yli 30 km/h nopeudella,
■ käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan,
■ ajosuunta pysäköinnin aikana,
■ ohjauspyörän asento pysäköinnin aikana,
■ joidenkin ohjeiden yhteydessä näy‐
tetään edistymisestä kertova
palkki.Onnistunut pysäköinti ilmoitetaan val‐
mis-symbolilla.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐ seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐
moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä pysäköintipaikkaa kuljettajan puo‐
lelta, kytke suuntavilkku kuljettajan
puolelle etsimisen ajaksi.

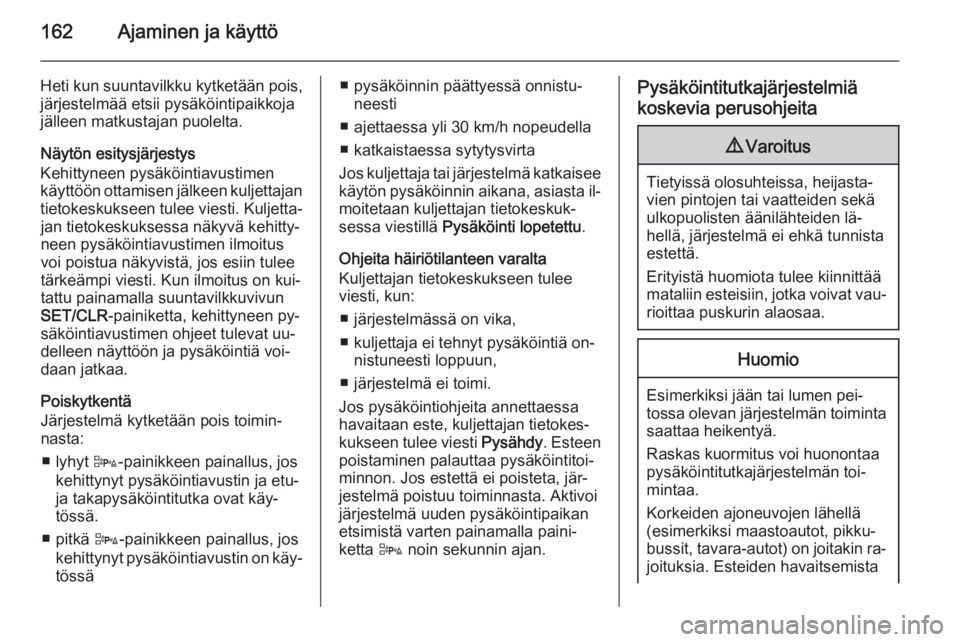

162Ajaminen ja käyttö
Heti kun suuntavilkku kytketään pois,järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐ jan tietokeskuksessa näkyvä kehitty‐
neen pysäköintiavustimen ilmoitus voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on kui‐
tattu painamalla suuntavilkkuvivun
SET/CLR -painiketta, kehittyneen py‐
säköintiavustimen ohjeet tulevat uu‐
delleen näyttöön ja pysäköintiä voi‐
daan jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
■ lyhyt D-painikkeen painallus, jos
kehittynyt pysäköintiavustin ja etu-
ja takapysäköintitutka ovat käy‐
tössä.
■ pitkä D-painikkeen painallus, jos
kehittynyt pysäköintiavustin on käy‐
tössä■ pysäköinnin päättyessä onnistu‐ neesti
■ ajettaessa yli 30 km/h nopeudella ■ katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta il‐
moitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta
Kuljettajan tietokeskukseen tulee
viesti, kun:
■ järjestelmässä on vika,
■ kuljettaja ei tehnyt pysäköintiä on‐ nistuneesti loppuun,
■ järjestelmä ei toimi.
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, jär‐
jestelmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla paini‐
ketta D noin sekunnin ajan.Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista

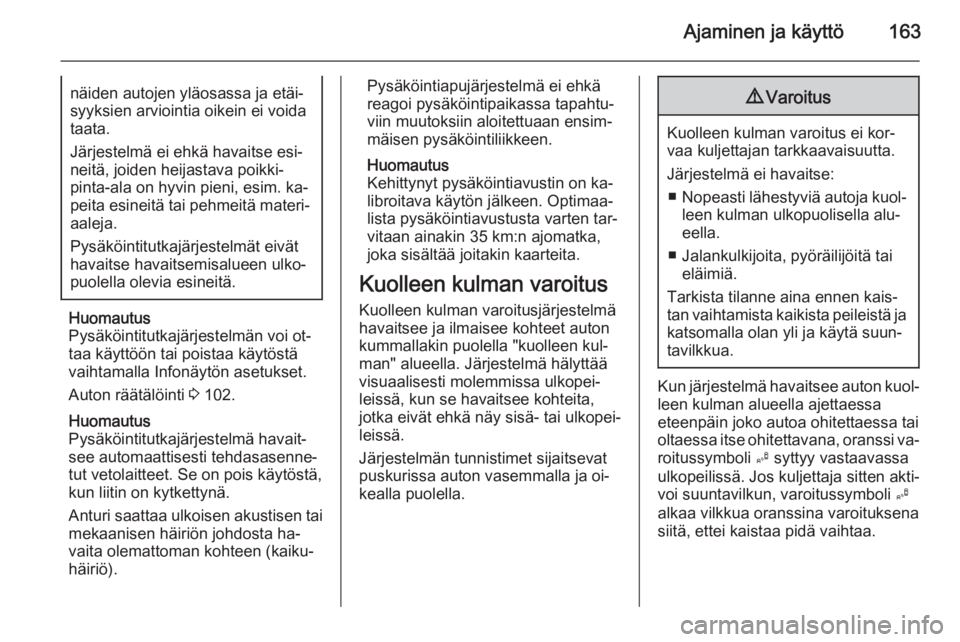

Ajaminen ja käyttö163näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmän voi ot‐
taa käyttöön tai poistaa käytöstä
vaihtamalla Infonäytön asetukset.
Auton räätälöinti 3 102.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai
mekaanisen häiriön johdosta ha‐
vaita olemattoman kohteen (kaiku‐
häiriö).
Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Kehittynyt pysäköintiavustin on ka‐
libroitava käytön jälkeen. Optimaa‐
lista pysäköintiavustusta varten tar‐
vitaan ainakin 35 km:n ajomatka,
joka sisältää joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐
leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja oi‐
kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse: ■ Nopeasti lähestyviä autoja kuol‐
leen kulman ulkopuolisella alu‐
eella.
■ Jalankulkijoita, pyöräilijöitä tai eläimiä.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.

164Ajaminen ja käyttö
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa no‐
peampi, vastaavan ulkopeilin varoi‐
tussymboli B ei syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa va‐
roitussymbolit. Jos sen jälkeen havai‐
taan auto kuolleen kulman alueella,
varoitussymbolit B syttyvät normaa‐
listi vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset,
auton räätälöinti 3 102.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet Järjestelmän tunnistimet kattavat
noin 3 metrin alueen auton molem‐
milla puolilla. Tämä vyöhyke alkaa
molemmista ulkopeileistä ja ulottuu
taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin normaaliolosuhteissa.
Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 220.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.

Ajaminen ja käyttö1659Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia 1 metrin välein näkyviä vii‐
voja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys
näytettyihin kohteisiin.

166Ajaminen ja käyttö
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämän toiminnon voi poistaa käy‐ töstä infonäytön Asetukset-valikossa.
Auton räätälöinti 3 102.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön tar‐
kistamista koskevan varoituksenkanssa.
Näytön ylimmän rivin voi tyhjentää
painamalla monitoimisäädintä.
Näyttöasetukset
Kirkkaus voidaan säätää monitoimi‐
säätimen ylös/alas-painikkeilla.
Kontrasti voidaan säätää monitoimi‐
säätimen vasen/oikea-painikkeilla.
Poiskytkentä Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön Ase‐
tukset-valikossa. Auton räätälöinti
3 102.
Ohjeita häiriötilanteen varalta Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ■ ympärillä on pimeää,
■ aurinko tai ajovalot osuvat suoraan
kameran linssiin,
■ jää, lumi, muta tai jokin muu peittää
kameran linssin. Puhdista linssi,
huuhtele se vedellä ja pyyhi se peh‐
meällä kankaalla,
■ auton takaosaan on kohdistunut törmäys,
■ tapahtuu äärimmäisiä lämpötilan vaihteluita.

Ajaminen ja käyttö167Liikennemerkkien
tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐
kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ■ nopeusrajoitus
■ ohituskielto■ nopeusrajoituksen päättyminen
■ ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
■ moottoritiet
■ A-tiet
■ pihakadutLisäkilvet ■ lisäohjeita koskien liikennemerk‐ kejä
■ perävaunun vetämistä koskevat ra‐
joitukset
■ kosteusvaroitus
■ jäävaroitus
■ suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.
Useampia merkkejä voi näkyä näy‐
tössä yhtä aikaa.

168Ajaminen ja käyttö
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun nopeus laskee 55 km/h:n alapuo‐ lelle, näyttö nollataan ja liikennemerk‐
kisivun sisältö poistetaan esimerkiksi
saavuttaessa taajama-alueelle. Seu‐
raava tunnistettu nopeusrajoitus nä‐
kyy näytössä.
NäyttöilmoitusLiikennemerkit näytetään sivulla
Liikennemerkkien tunnistus kuljetta‐
jan tietokeskuksessa, valitaan suun‐ tavilkkuvivun säätöpyörällä 3 94.
Kun jokin muu toiminto kuljettajan tie‐
tokeskuksen valikosta on ollut valit‐
tuna ja Liikennemerkkien tunnistus -
sivu valitaan uudelleen, viimeksi tun‐ nistettu liikennemerkki näytetään.
Kun järjestelmä on tyhjentänyt liiken‐
nemerkkisivun, seuraava symboli
näytetään:Liikennemerkkisivu voidaan tyhjen‐
tää myös ajettaessa painamalla
suuntavilkkuvivun painiketta
SET/CLR pidempään.
Ponnahdustoiminto
Nopeusrajoitukset ja ohituskieltomer‐ kit näytetään ponnahdusikkunoina
kullakin kuljettajan tietokeskuksen si‐
vulla.
