OPEL CASCADA 2015 Ohjekirja (in Finnish)

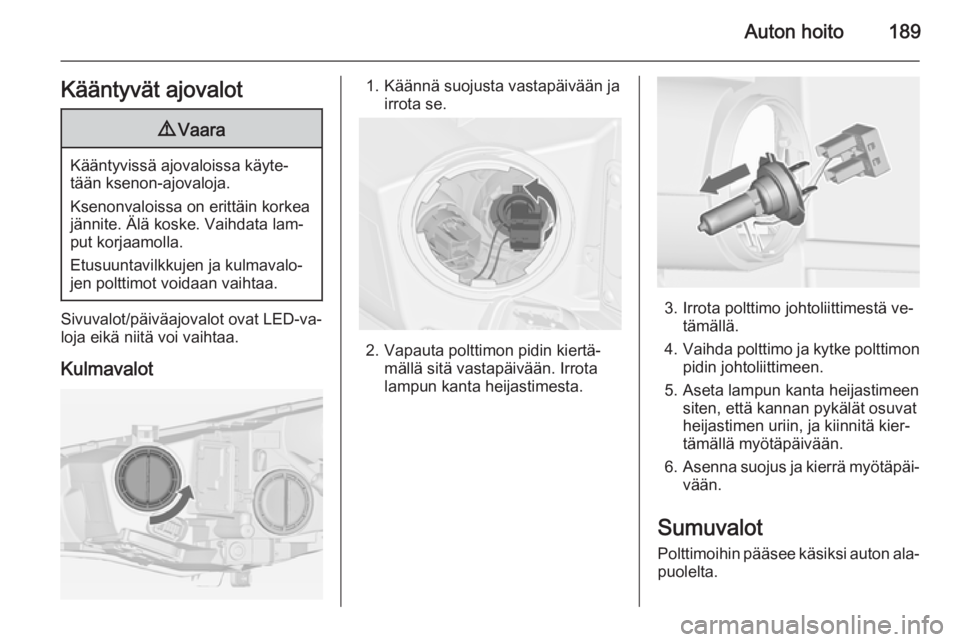

Auton hoito189Kääntyvät ajovalot9Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata lam‐
put korjaamolla.
Etusuuntavilkkujen ja kulmavalo‐
jen polttimot voidaan vaihtaa.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä ve‐ tämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot Polttimoihin pääsee käsiksi auton ala‐
puolelta.

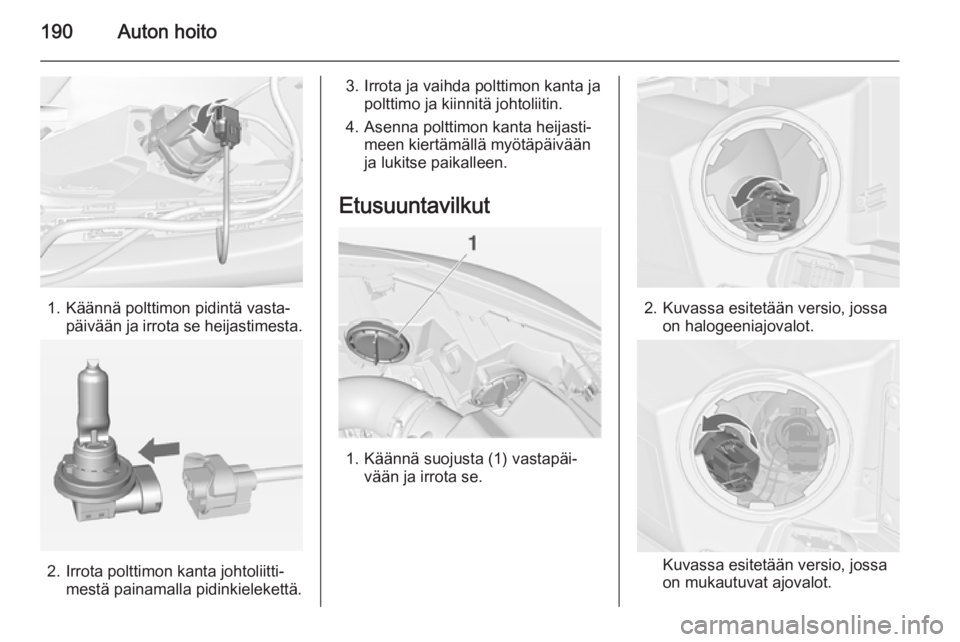

190Auton hoito
1. Käännä polttimon pidintä vasta‐päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
Etusuuntavilkut
1. Käännä suojusta (1) vastapäi‐ vään ja irrota se.
2. Kuvassa esitetään versio, jossaon halogeeniajovalot.
Kuvassa esitetään versio, jossa
on mukautuvat ajovalot.

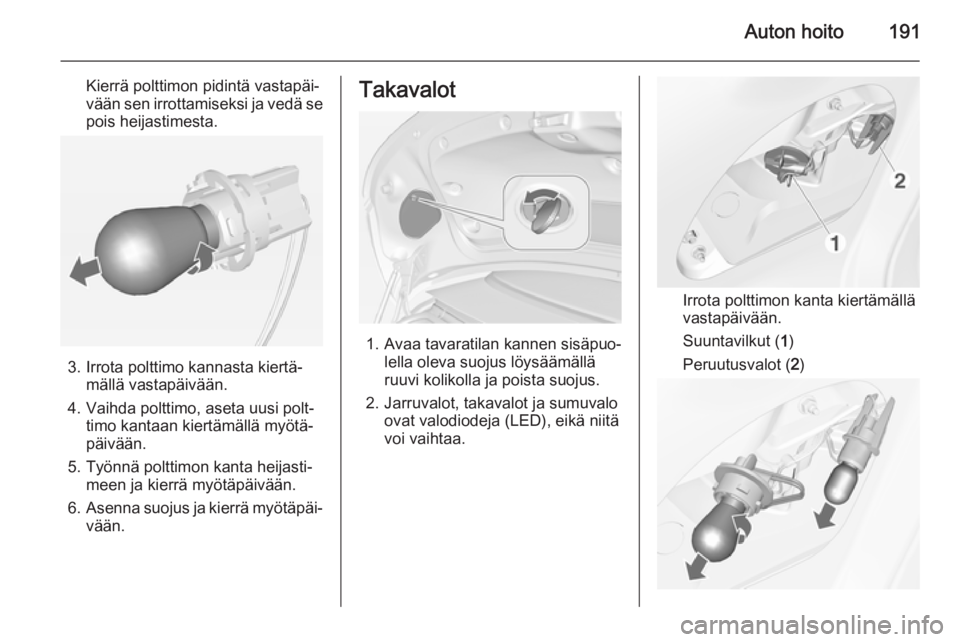

Auton hoito191
Kierrä polttimon pidintä vastapäi‐
vään sen irrottamiseksi ja vedä se
pois heijastimesta.
3. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Takavalot
1. Avaa tavaratilan kannen sisäpuo‐ lella oleva suojus löysäämällä
ruuvi kolikolla ja poista suojus.
2. Jarruvalot, takavalot ja sumuvalo ovat valodiodeja (LED), eikä niitä
voi vaihtaa.
Irrota polttimon kanta kiertämällä
vastapäivään.
Suuntavilkut ( 1)
Peruutusvalot ( 2)

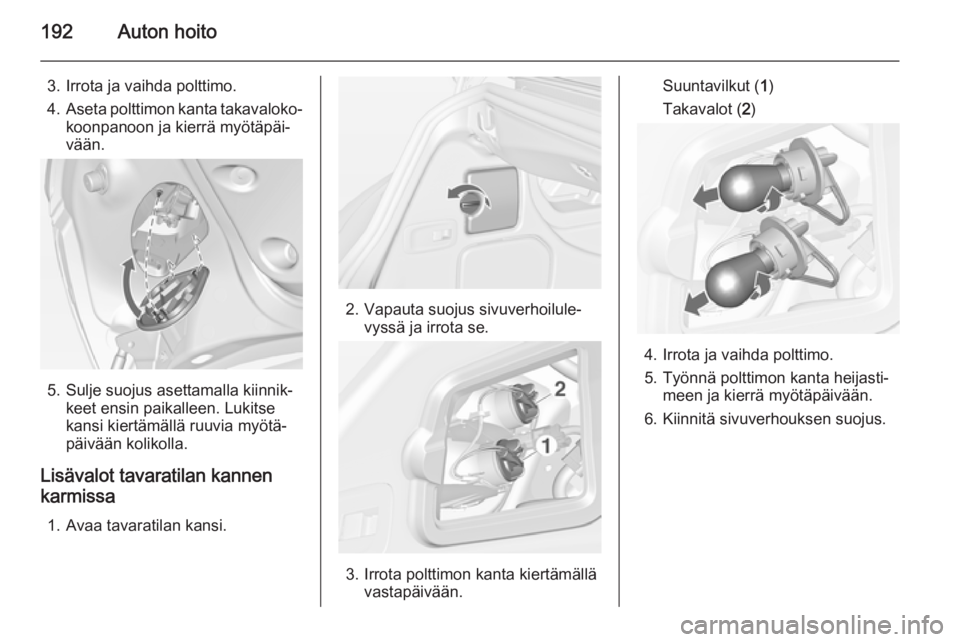

192Auton hoito
3. Irrota ja vaihda polttimo.
4. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään.
5. Sulje suojus asettamalla kiinnik‐ keet ensin paikalleen. Lukitse
kansi kiertämällä ruuvia myötä‐
päivään kolikolla.
Lisävalot tavaratilan kannen karmissa
1. Avaa tavaratilan kansi.
2. Vapauta suojus sivuverhoilule‐ vyssä ja irrota se.
3. Irrota polttimon kanta kiertämällä vastapäivään.
Suuntavilkut ( 1)
Takavalot ( 2)
4. Irrota ja vaihda polttimo.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Kiinnitä sivuverhouksen suojus.

Auton hoito193KylkisuuntavilkutJos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.

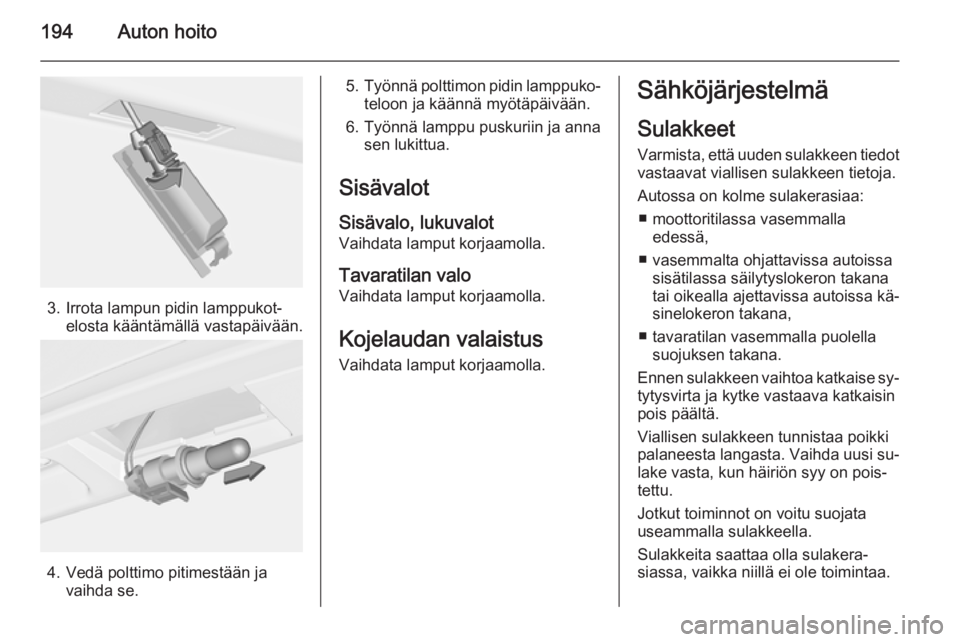

194Auton hoito
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5.Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

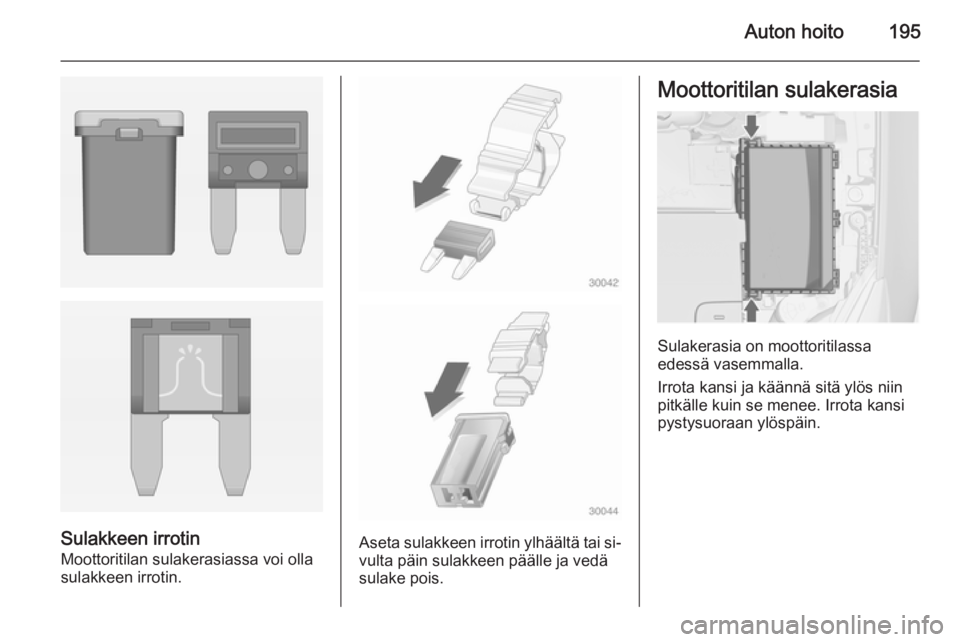

Auton hoito195
Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedäsulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

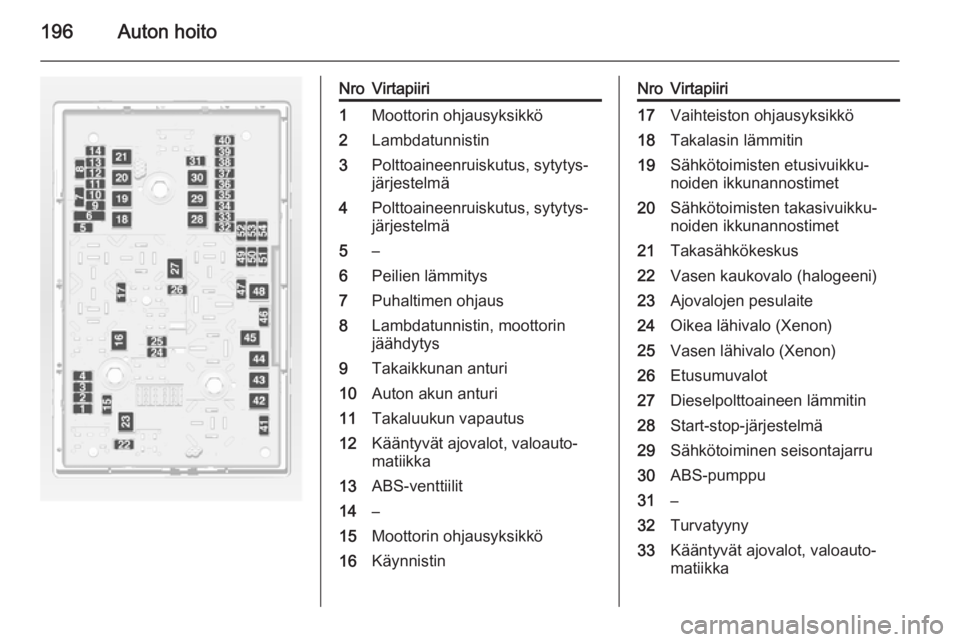

196Auton hoito
NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus, sytytys‐
järjestelmä4Polttoaineenruiskutus, sytytys‐
järjestelmä5–6Peilien lämmitys7Puhaltimen ohjaus8Lambdatunnistin, moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot, valoauto‐
matiikka13ABS-venttiilit14–15Moottorin ohjausyksikkö16KäynnistinNroVirtapiiri17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takasähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS-pumppu31–32Turvatyyny33Kääntyvät ajovalot, valoauto‐
matiikka

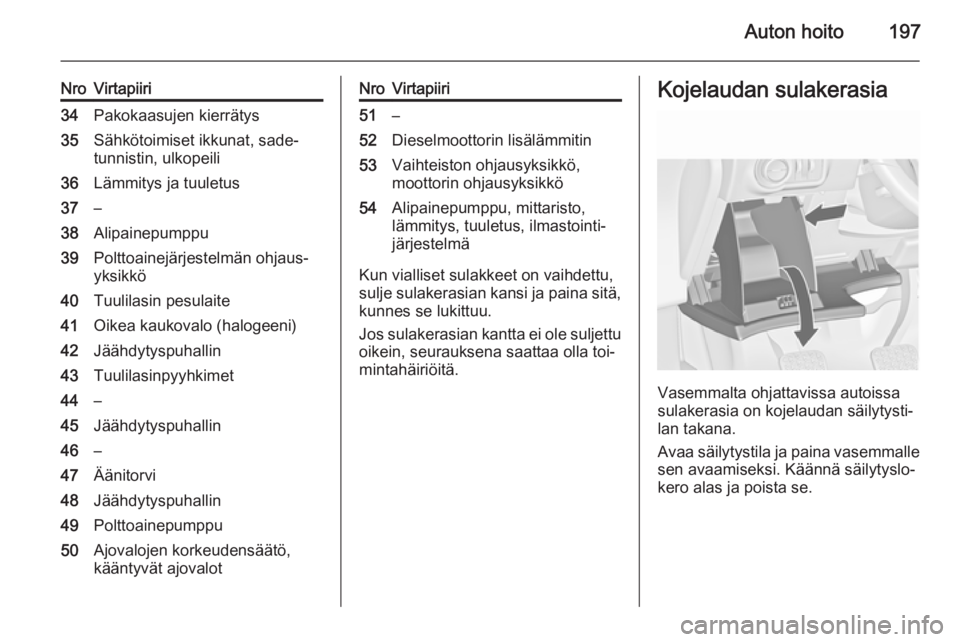

Auton hoito197
NroVirtapiiri34Pakokaasujen kierrätys35Sähkötoimiset ikkunat, sade‐
tunnistin, ulkopeili36Lämmitys ja tuuletus37–38Alipainepumppu39Polttoainejärjestelmän ohjaus‐
yksikkö40Tuulilasin pesulaite41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44–45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö,
kääntyvät ajovalotNroVirtapiiri51–52Dieselmoottorin lisälämmitin53Vaihteiston ohjausyksikkö,
moottorin ohjausyksikkö54Alipainepumppu, mittaristo,
lämmitys, tuuletus, ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.

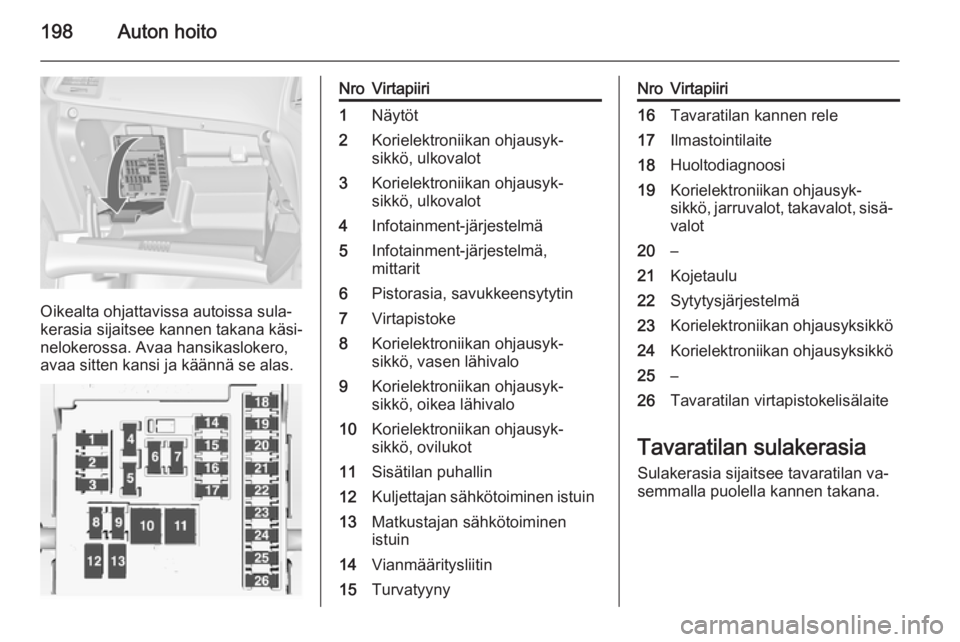

198Auton hoito
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Korielektroniikan ohjausyk‐
sikkö, ulkovalot3Korielektroniikan ohjausyk‐
sikkö, ulkovalot4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Pistorasia, savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyk‐
sikkö, vasen lähivalo9Korielektroniikan ohjausyk‐
sikkö, oikea lähivalo10Korielektroniikan ohjausyk‐
sikkö, ovilukot11Sisätilan puhallin12Kuljettajan sähkötoiminen istuin13Matkustajan sähkötoiminen
istuin14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Tavaratilan kannen rele17Ilmastointilaite18Huoltodiagnoosi19Korielektroniikan ohjausyk‐
sikkö, jarruvalot, takavalot, sisä‐
valot20–21Kojetaulu22Sytytysjärjestelmä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26Tavaratilan virtapistokelisälaite
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.
