OPEL CASCADA 2016 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016, Model line: CASCADA, Model: OPEL CASCADA 2016Pages: 275, PDF-Größe: 7.8 MB

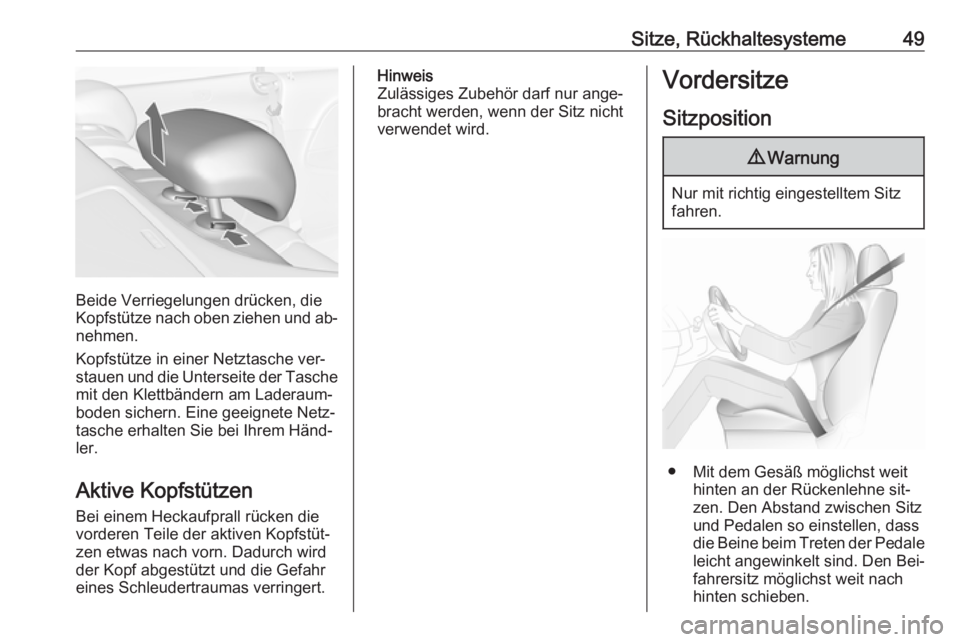

Page 51 of 275
Sitze, Rückhaltesysteme49
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und ab‐ nehmen.
Kopfstütze in einer Netztasche ver‐
stauen und die Unterseite der Tasche mit den Klettbändern am Laderaum‐
boden sichern. Eine geeignete Netz‐
tasche erhalten Sie bei Ihrem Händ‐
ler.
Aktive Kopfstützen
Bei einem Heckaufprall rücken die
vorderen Teile der aktiven Kopfstüt‐
zen etwas nach vorn. Dadurch wird
der Kopf abgestützt und die Gefahr
eines Schleudertraumas verringert.
Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
● Mit dem Gesäß möglichst weit
hinten an der Rückenlehne sit‐
zen. Den Abstand zwischen Sitz
und Pedalen so einstellen, dass
die Beine beim Treten der Pedale leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach
hinten schieben.

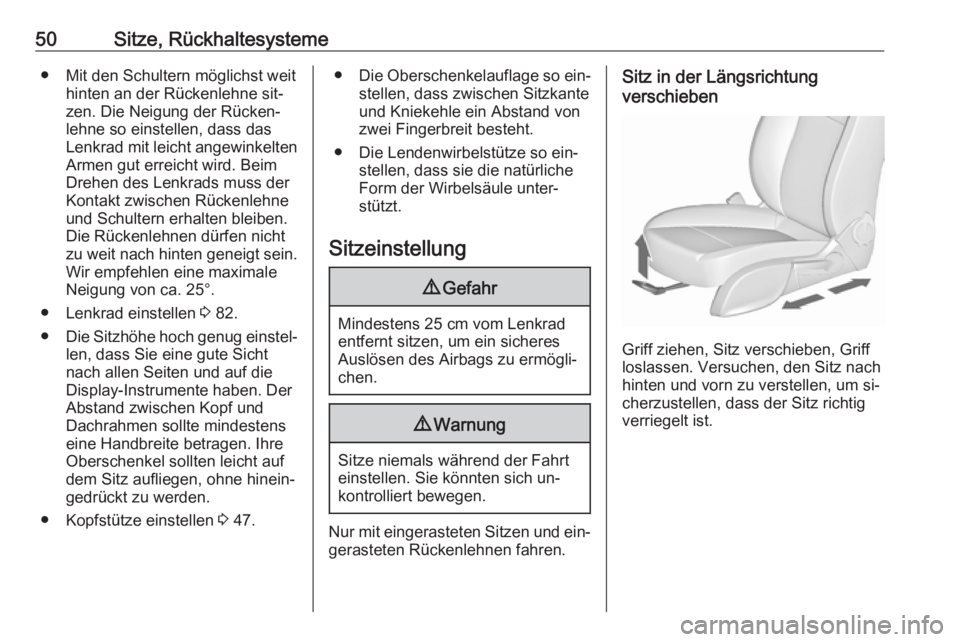

Page 52 of 275
50Sitze, Rückhaltesysteme● Mit den Schultern möglichst weithinten an der Rückenlehne sit‐
zen. Die Neigung der Rücken‐
lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben. Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Lenkrad einstellen 3 82.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Display-Instrumente haben. Der
Abstand zwischen Kopf und
Dachrahmen sollte mindestens
eine Handbreite betragen. Ihre
Oberschenkel sollten leicht auf
dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Kopfstütze einstellen 3 47.● Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so ein‐ stellen, dass sie die natürliche
Form der Wirbelsäule unter‐ stützt.
Sitzeinstellung9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Nur mit eingerasteten Sitzen und ein‐ gerasteten Rückenlehnen fahren.
Sitz in der Längsrichtung
verschieben
Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.

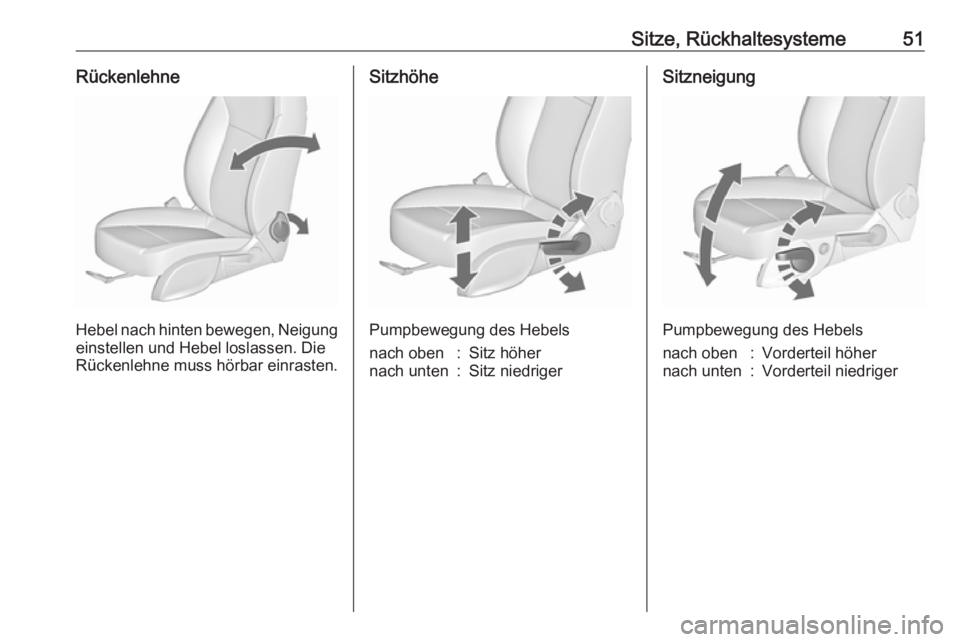

Page 53 of 275
Sitze, Rückhaltesysteme51Rückenlehne
Hebel nach hinten bewegen, Neigung
einstellen und Hebel loslassen. Die
Rückenlehne muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedriger

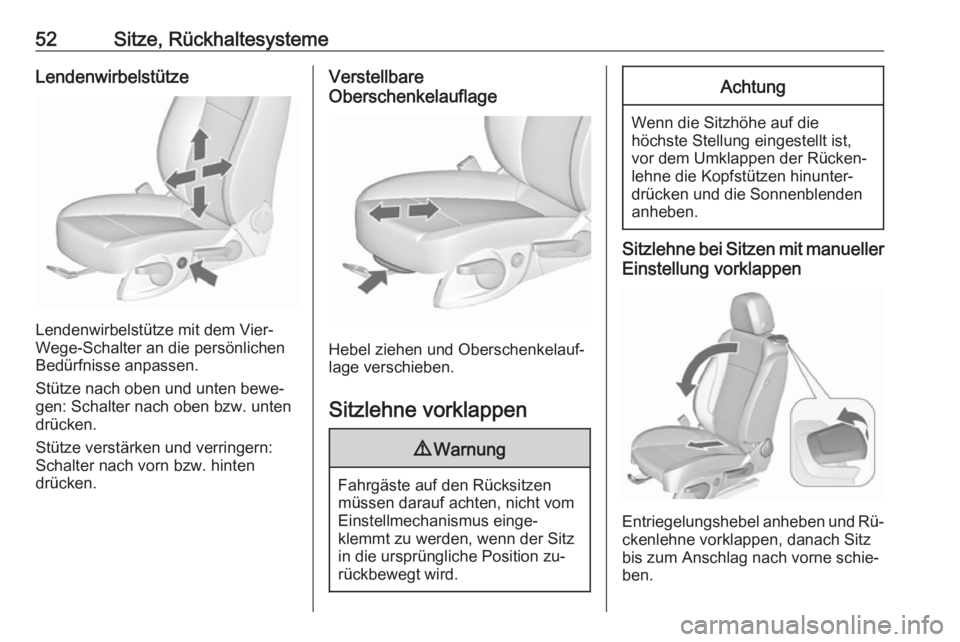

Page 54 of 275
52Sitze, RückhaltesystemeLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Sitzlehne vorklappen
9 Warnung
Fahrgäste auf den Rücksitzen
müssen darauf achten, nicht vom
Einstellmechanismus einge‐
klemmt zu werden, wenn der Sitz
in die ursprüngliche Position zu‐
rückbewegt wird.
Achtung
Wenn die Sitzhöhe auf die
höchste Stellung eingestellt ist, vor dem Umklappen der Rücken‐
lehne die Kopfstützen hinunter‐
drücken und die Sonnenblenden
anheben.
Sitzlehne bei Sitzen mit manueller
Einstellung vorklappen
Entriegelungshebel anheben und Rü‐
ckenlehne vorklappen, danach Sitz bis zum Anschlag nach vorne schie‐
ben.
Page 55 of 275

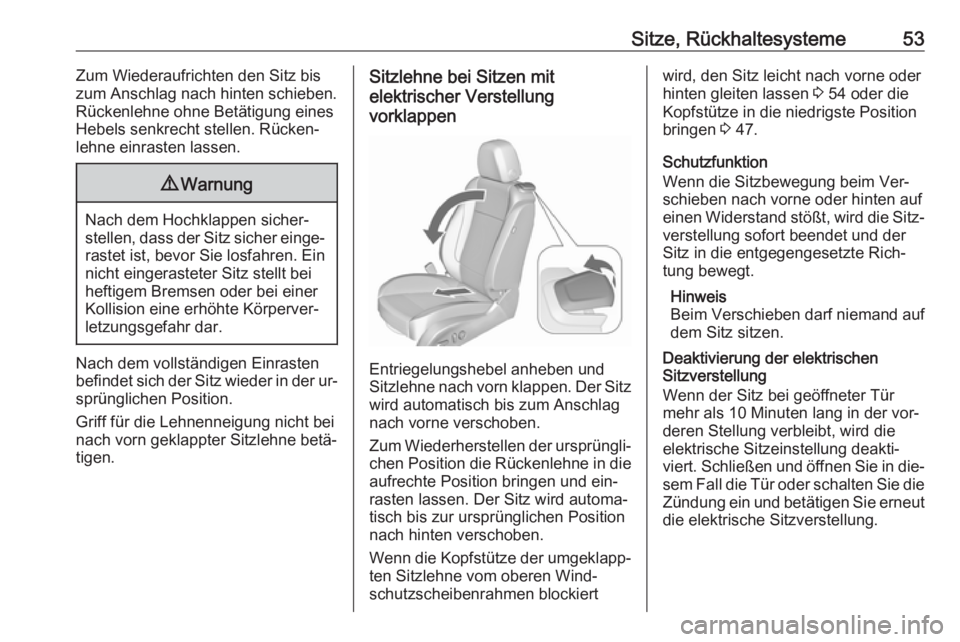

Sitze, Rückhaltesysteme53Zum Wiederaufrichten den Sitz bis
zum Anschlag nach hinten schieben.
Rückenlehne ohne Betätigung eines Hebels senkrecht stellen. Rücken‐lehne einrasten lassen.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei
heftigem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Nach dem vollständigen Einrasten
befindet sich der Sitz wieder in der ur‐ sprünglichen Position.
Griff für die Lehnenneigung nicht bei
nach vorn geklappter Sitzlehne betä‐
tigen.
Sitzlehne bei Sitzen mit
elektrischer Verstellung
vorklappen
Entriegelungshebel anheben und
Sitzlehne nach vorn klappen. Der Sitz wird automatisch bis zum Anschlag
nach vorne verschoben.
Zum Wiederherstellen der ursprüngli‐
chen Position die Rückenlehne in die aufrechte Position bringen und ein‐
rasten lassen. Der Sitz wird automa‐
tisch bis zur ursprünglichen Position
nach hinten verschoben.
Wenn die Kopfstütze der umgeklapp‐ ten Sitzlehne vom oberen Wind‐
schutzscheibenrahmen blockiert
wird, den Sitz leicht nach vorne oder
hinten gleiten lassen 3 54 oder die
Kopfstütze in die niedrigste Position
bringen 3 47.
Schutzfunktion
Wenn die Sitzbewegung beim Ver‐
schieben nach vorne oder hinten auf
einen Widerstand stößt, wird die Sitz‐
verstellung sofort beendet und der
Sitz in die entgegengesetzte Rich‐
tung bewegt.
Hinweis
Beim Verschieben darf niemand auf
dem Sitz sitzen.
Deaktivierung der elektrischen
Sitzverstellung
Wenn der Sitz bei geöffneter Tür mehr als 10 Minuten lang in der vor‐
deren Stellung verbleibt, wird die
elektrische Sitzeinstellung deakti‐
viert. Schließen und öffnen Sie in die‐ sem Fall die Tür oder schalten Sie dieZündung ein und betätigen Sie erneut
die elektrische Sitzverstellung.

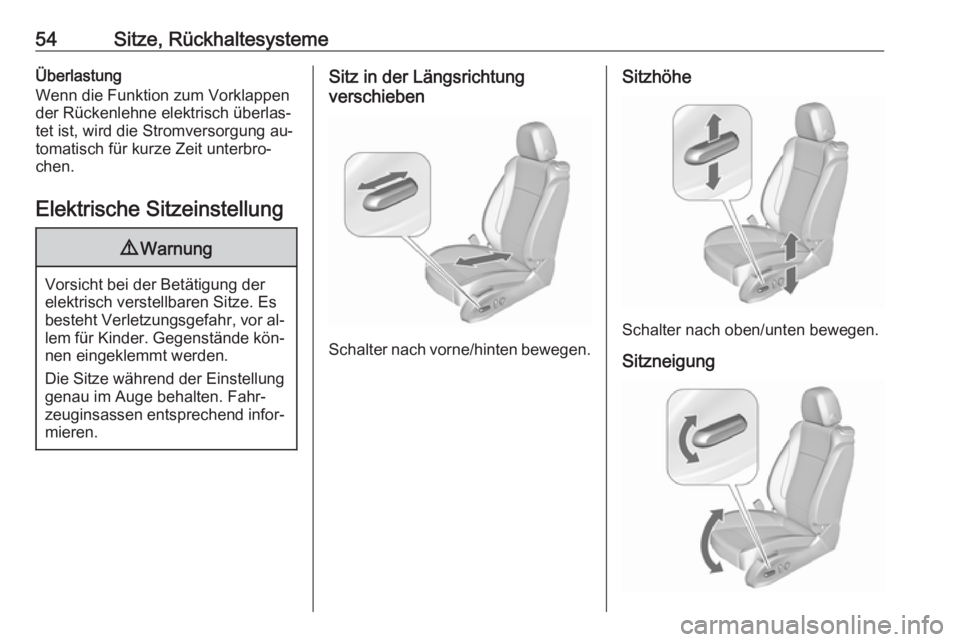

Page 56 of 275
54Sitze, RückhaltesystemeÜberlastung
Wenn die Funktion zum Vorklappen
der Rückenlehne elektrisch überlas‐
tet ist, wird die Stromversorgung au‐
tomatisch für kurze Zeit unterbro‐
chen.
Elektrische Sitzeinstellung9 Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor al‐ lem für Kinder. Gegenstände kön‐
nen eingeklemmt werden.
Die Sitze während der Einstellung
genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Sitz in der Längsrichtung
verschieben
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung

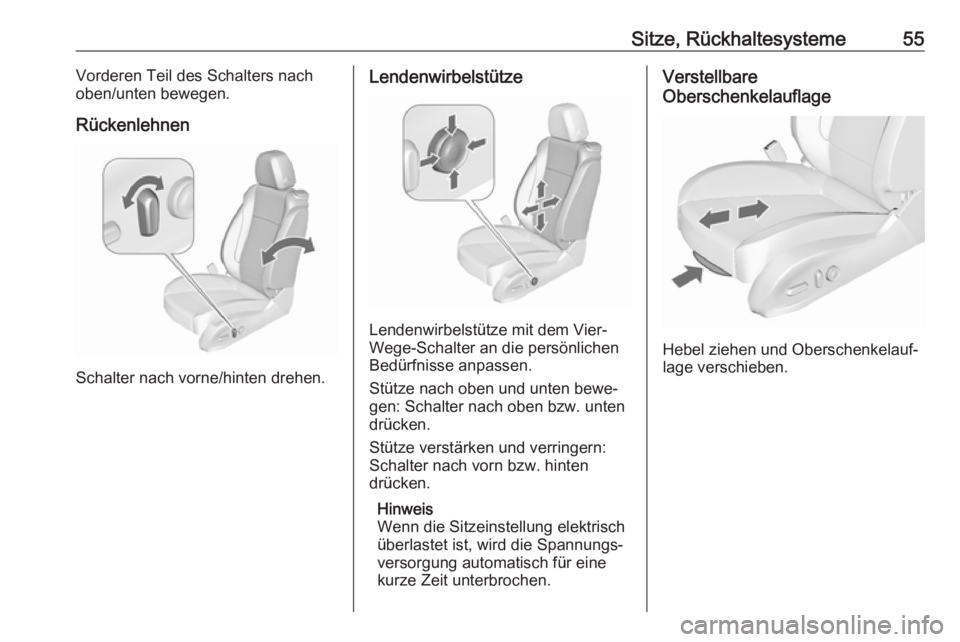

Page 57 of 275
Sitze, Rückhaltesysteme55Vorderen Teil des Schalters nach
oben/unten bewegen.
Rückenlehnen
Schalter nach vorne/hinten drehen.
Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Hinweis
Wenn die Sitzeinstellung elektrisch
überlastet ist, wird die Spannungs‐
versorgung automatisch für eine
kurze Zeit unterbrochen.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.

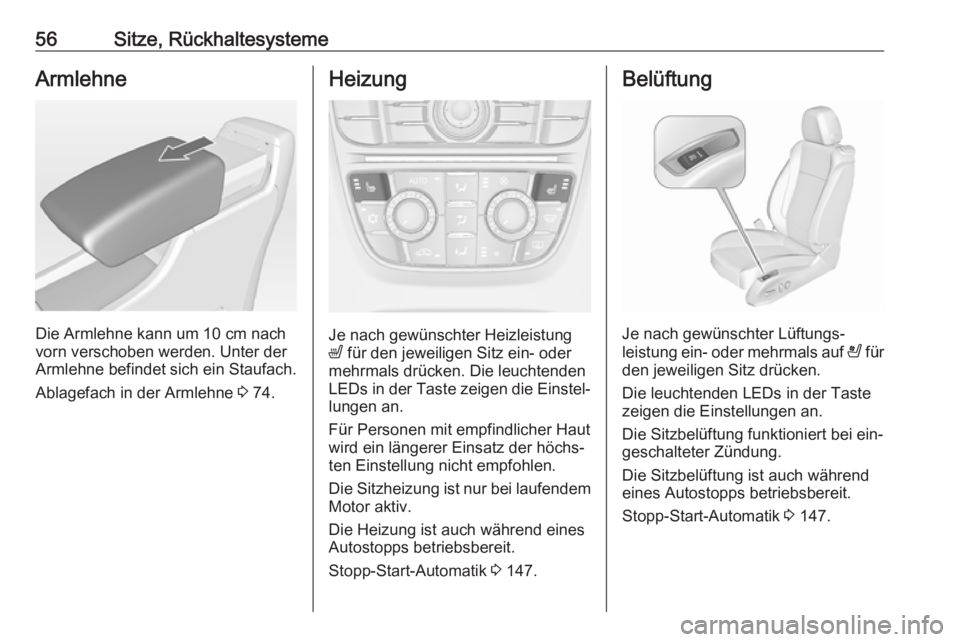

Page 58 of 275
56Sitze, RückhaltesystemeArmlehne
Die Armlehne kann um 10 cm nachvorn verschoben werden. Unter der
Armlehne befindet sich ein Staufach.
Ablagefach in der Armlehne 3 74.
Heizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die leuchtenden
LEDs in der Taste zeigen die Einstel‐ lungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor aktiv.
Die Heizung ist auch während eines Autostopps betriebsbereit.
Stopp-Start-Automatik 3 147.
Belüftung
Je nach gewünschter Lüftungs‐
leistung ein- oder mehrmals auf A für
den jeweiligen Sitz drücken.
Die leuchtenden LEDs in der Taste zeigen die Einstellungen an.
Die Sitzbelüftung funktioniert bei ein‐
geschalteter Zündung.
Die Sitzbelüftung ist auch während
eines Autostopps betriebsbereit.
Stopp-Start-Automatik 3 147.

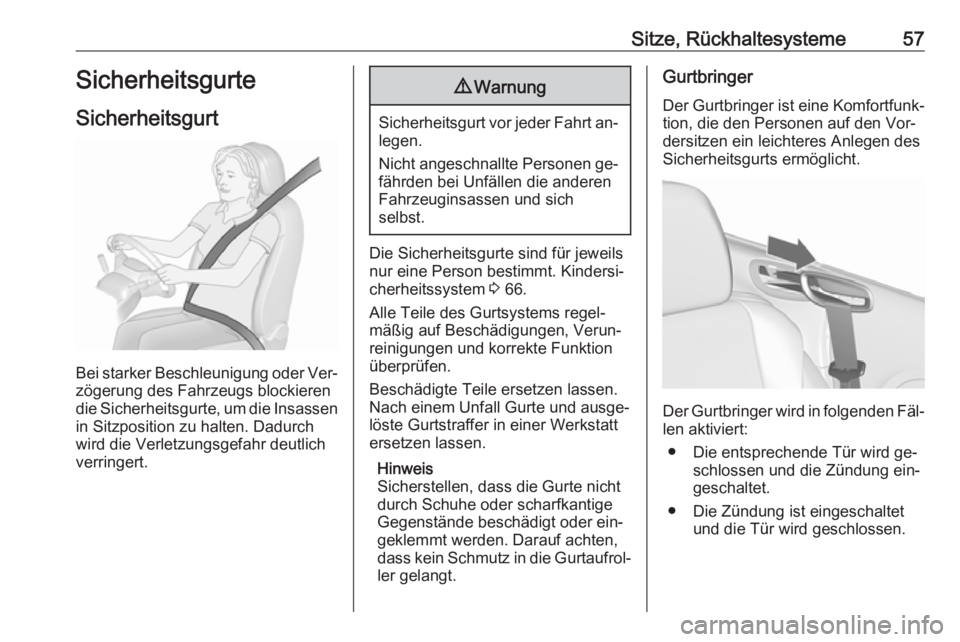

Page 59 of 275
Sitze, Rückhaltesysteme57Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.
9 Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 66.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen, Verun‐
reinigungen und korrekte Funktion
überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐
löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Gurtbringer
Der Gurtbringer ist eine Komfortfunk‐
tion, die den Personen auf den Vor‐
dersitzen ein leichteres Anlegen des
Sicherheitsgurts ermöglicht.
Der Gurtbringer wird in folgenden Fäl‐
len aktiviert:
● Die entsprechende Tür wird ge‐ schlossen und die Zündung ein‐
geschaltet.
● Die Zündung ist eingeschaltet und die Tür wird geschlossen.
Page 60 of 275

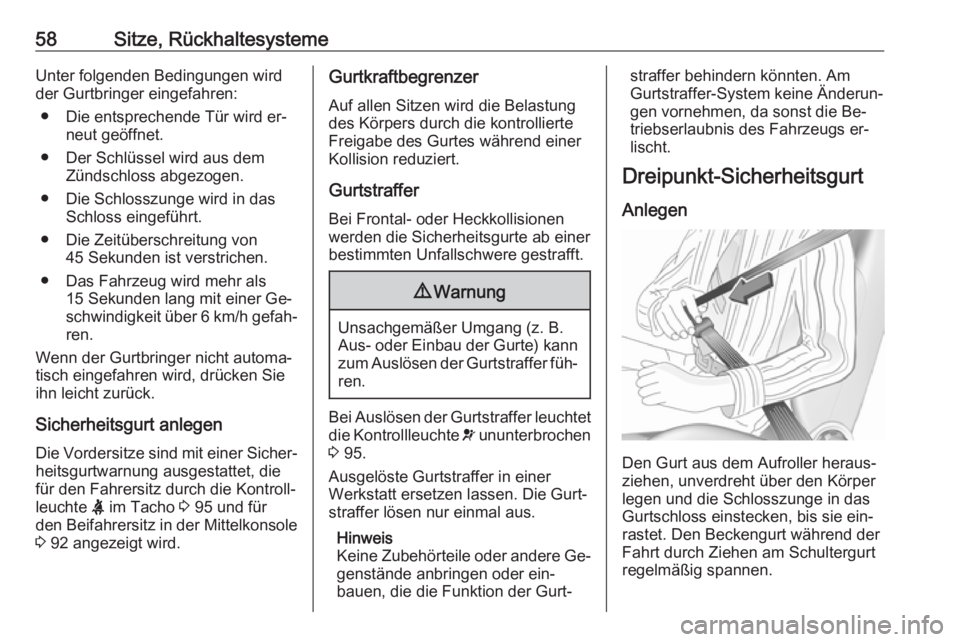

58Sitze, RückhaltesystemeUnter folgenden Bedingungen wird
der Gurtbringer eingefahren:
● Die entsprechende Tür wird er‐ neut geöffnet.
● Der Schlüssel wird aus dem Zündschloss abgezogen.
● Die Schlosszunge wird in das Schloss eingeführt.
● Die Zeitüberschreitung von 45 Sekunden ist verstrichen.
● Das Fahrzeug wird mehr als 15 Sekunden lang mit einer Ge‐
schwindigkeit über 6 km/h gefah‐
ren.
Wenn der Gurtbringer nicht automa‐
tisch eingefahren wird, drücken Sie
ihn leicht zurück.
Sicherheitsgurt anlegen Die Vordersitze sind mit einer Sicher‐heitsgurtwarnung ausgestattet, die
für den Fahrersitz durch die Kontroll‐
leuchte X im Tacho 3 95 und für
den Beifahrersitz in der Mittelkonsole
3 92 angezeigt wird.Gurtkraftbegrenzer
Auf allen Sitzen wird die Belastung
des Körpers durch die kontrollierte
Freigabe des Gurtes während einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Sicherheitsgurte ab einer
bestimmten Unfallschwere gestrafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v ununterbrochen
3 95.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐
genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
