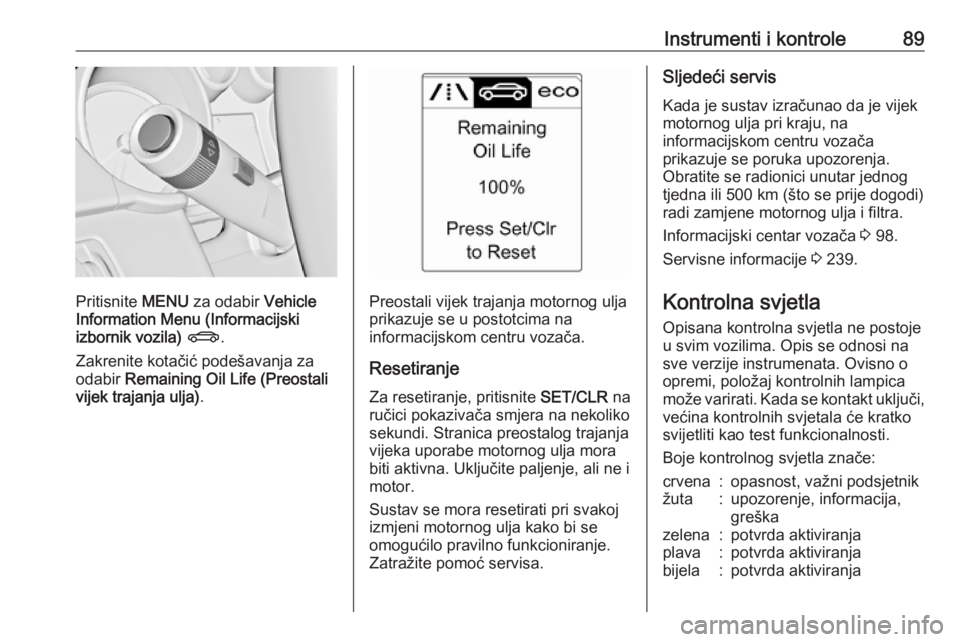

Instrumenti i kontrole89
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .Preostali vijek trajanja motornog ulja
prikazuje se u postotcima na
informacijskom centru vozača.
Resetiranje
Za resetiranje, pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Stranica preostalog trajanja
vijeka uporabe motornog ulja mora
biti aktivna. Uključite paljenje, ali ne i motor.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć servisa.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi) radi zamjene motornog ulja i filtra.
Informacijski centar vozača 3 98.
Servisne informacije 3 239.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

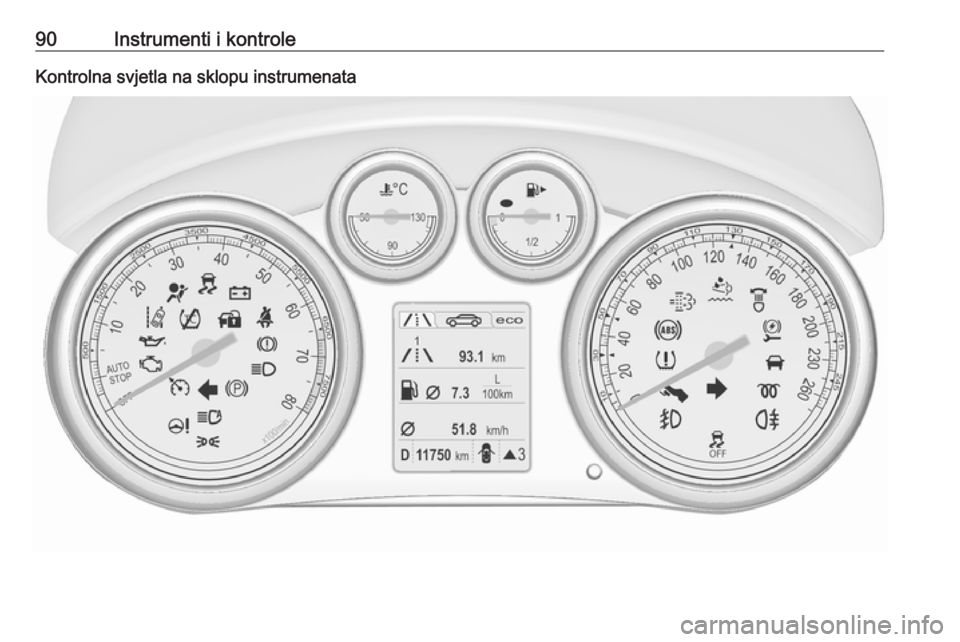

90Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata

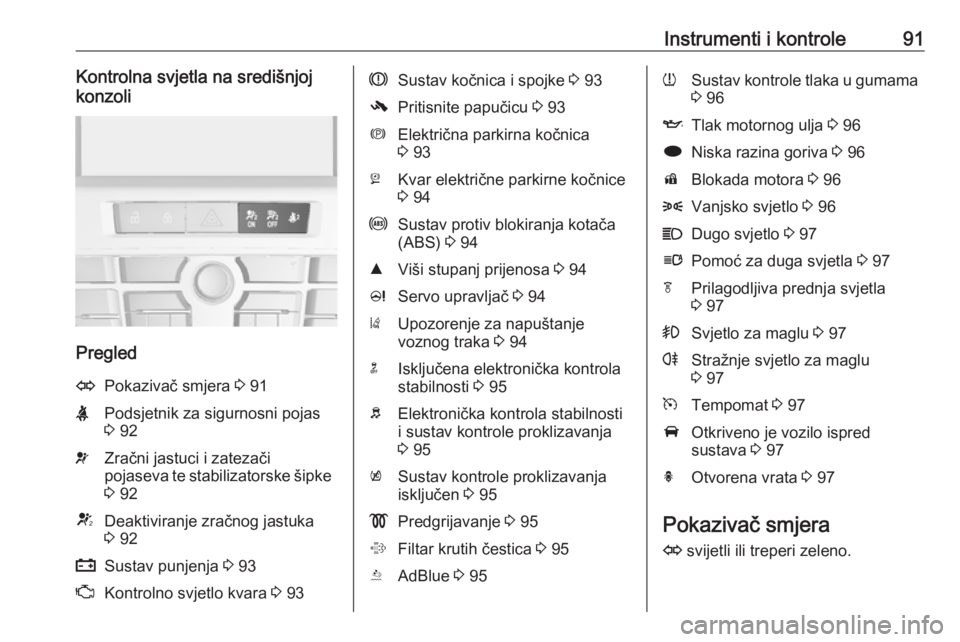

Instrumenti i kontrole91Kontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 91XPodsjetnik za sigurnosni pojas
3 92vZračni jastuci i zatezači
pojaseva te stabilizatorske šipke 3 92VDeaktiviranje zračnog jastuka
3 92pSustav punjenja 3 93ZKontrolno svjetlo kvara 3 93RSustav kočnica i spojke 3 93-Pritisnite papučicu 3 93mElektrična parkirna kočnica
3 93jKvar električne parkirne kočnice
3 94uSustav protiv blokiranja kotača
(ABS) 3 94RViši stupanj prijenosa 3 94cServo upravljač 3 94)Upozorenje za napuštanje
voznog traka 3 94nIsključena elektronička kontrola
stabilnosti 3 95bElektronička kontrola stabilnosti
i sustav kontrole proklizavanja
3 95kSustav kontrole proklizavanja
isključen 3 95!Predgrijavanje 3 95%Filtar krutih čestica 3 95YAdBlue 3 95wSustav kontrole tlaka u gumama
3 96ITlak motornog ulja 3 96iNiska razina goriva 3 96dBlokada motora 3 968Vanjsko svjetlo 3 96CDugo svjetlo 3 97lPomoć za duga svjetla 3 97fPrilagodljiva prednja svjetla
3 97>Svjetlo za maglu 3 97rStražnje svjetlo za maglu
3 97mTempomat 3 97AOtkriveno je vozilo ispred
sustava 3 97hOtvorena vrata 3 97
Pokazivač smjera
O svijetli ili treperi zeleno.

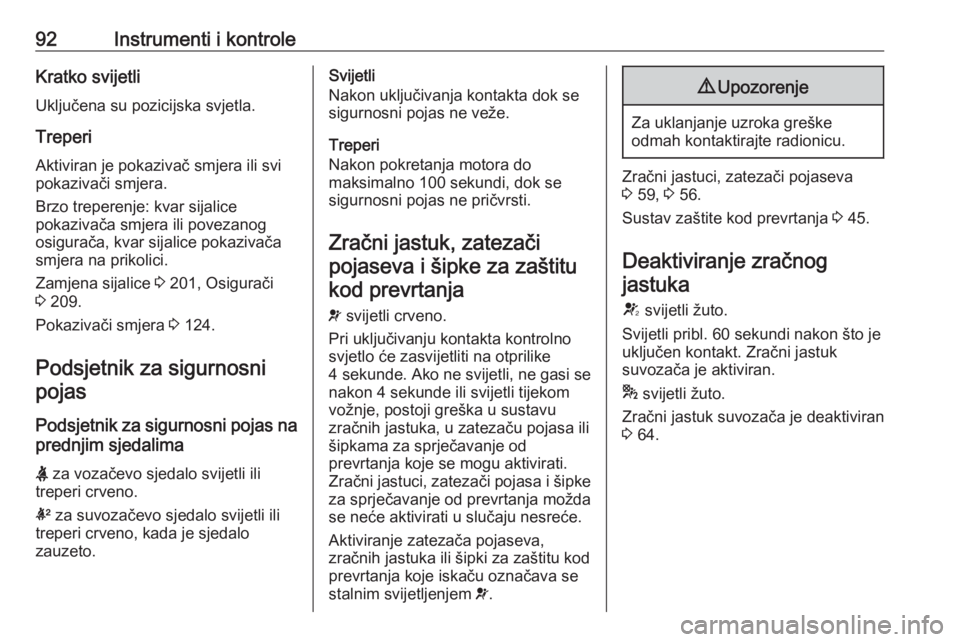

92Instrumenti i kontroleKratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.
Zamjena sijalice 3 201, Osigurači
3 209.
Pokazivači smjera 3 124.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za suvozačevo sjedalo svijetli ili
treperi crveno, kada je sjedalo
zauzeto.Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Zračni jastuk, zatezačipojaseva i šipke za zaštitu kod prevrtanja
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde . Ako ne svijetli, ne gasi se
nakon 4 sekunde ili svijetli tijekom
vožnje, postoji greška u sustavu
zračnih jastuka, u zatezaču pojasa ili
šipkama za sprječavanje od
prevrtanja koje se mogu aktivirati.
Zračni jastuci, zatezači pojasa i šipke
za sprječavanje od prevrtanja možda
se neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva,
zračnih jastuka ili šipki za zaštitu kod
prevrtanja koje iskaču označava se
stalnim svijetljenjem v.9
Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zračni jastuci, zatezači pojaseva 3 59, 3 56.
Sustav zaštite kod prevrtanja 3 45.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Svijetli pribl. 60 sekundi nakon što je
uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 64.

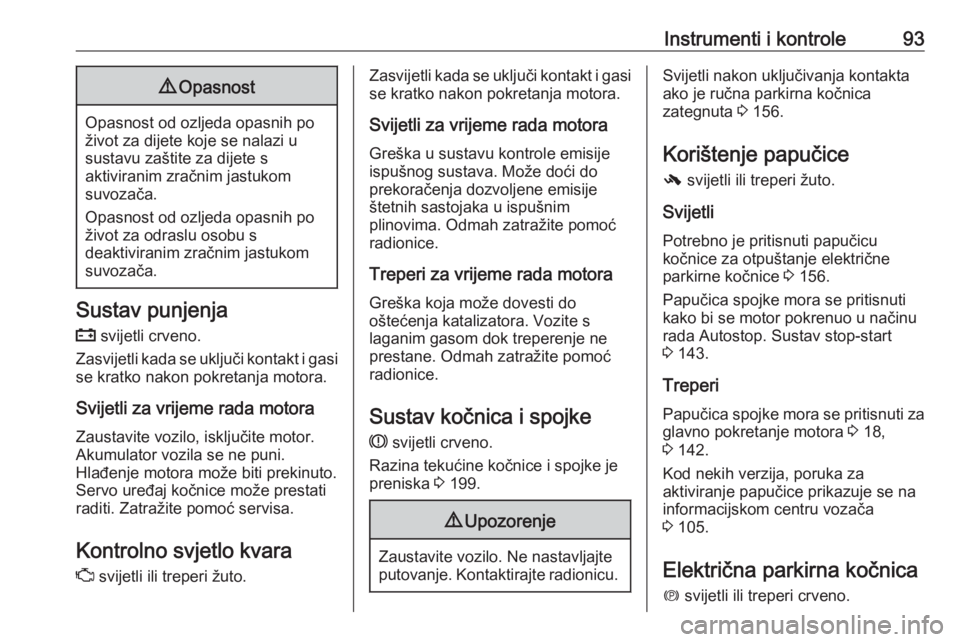

Instrumenti i kontrole939Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 199.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 156.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Potrebno je pritisnuti papučicu
kočnice za otpuštanje električne
parkirne kočnice 3 156.
Papučica spojke mora se pritisnuti
kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 143.
Treperi
Papučica spojke mora se pritisnuti za glavno pokretanje motora 3 18,
3 142.
Kod nekih verzija, poruka za
aktiviranje papučice prikazuje se na
informacijskom centru vozača
3 105.
Električna parkirna kočnica
m svijetli ili treperi crveno.

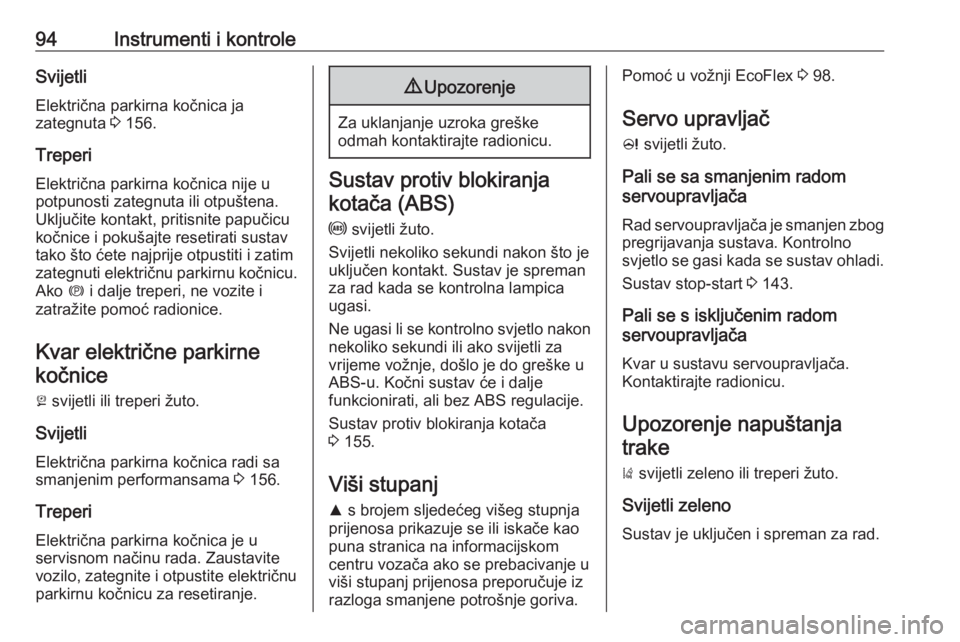

94Instrumenti i kontroleSvijetli
Električna parkirna kočnica ja
zategnuta 3 156.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu. Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirne kočnice
j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 156.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 155.
Viši stupanj
R s brojem sljedećeg višeg stupnja
prijenosa prikazuje se ili iskače kao
puna stranica na informacijskom centru vozača ako se prebacivanje uviši stupanj prijenosa preporučuje iz
razloga smanjene potrošnje goriva.
Pomoć u vožnji EcoFlex 3 98.
Servo upravljač
c svijetli žuto.
Pali se sa smanjenim radom
servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 143.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Upozorenje napuštanjatrake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.

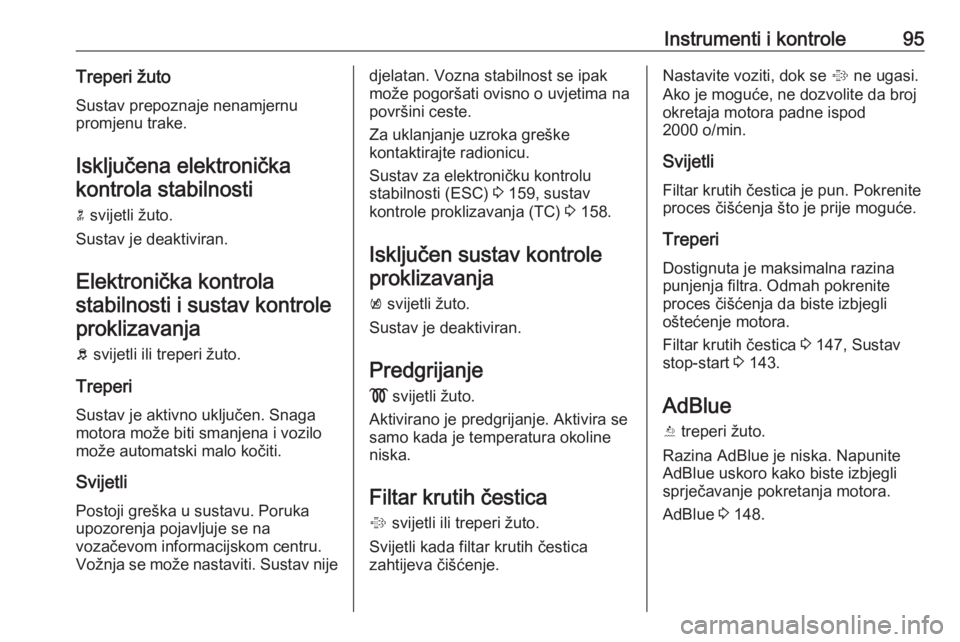

Instrumenti i kontrole95Treperi žutoSustav prepoznaje nenamjernu
promjenu trake.
Isključena elektronička kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontrole
proklizavanja
b svijetli ili treperi žuto.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Poruka
upozorenja pojavljuje se na
vozačevom informacijskom centru.
Vožnja se može nastaviti. Sustav nijedjelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Sustav za elektroničku kontrolu
stabilnosti (ESC) 3 159, sustav
kontrole proklizavanja (TC) 3 158.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperatura okoline
niska.
Filtar krutih čestica % svijetli ili treperi žuto.
Svijetli kada filtar krutih čestica
zahtijeva čišćenje.Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.
Svijetli
Filtar krutih čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtra. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar krutih čestica 3 147, Sustav
stop-start 3 143.
AdBlue
Y treperi žuto.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
AdBlue 3 148.

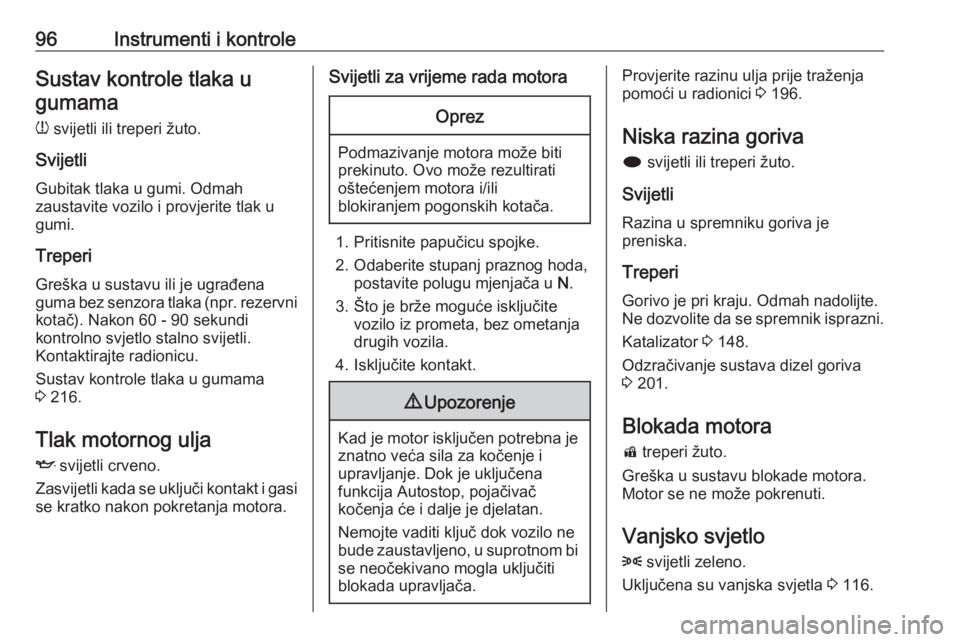

96Instrumenti i kontroleSustav kontrole tlaka ugumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 216.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 196.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 148.
Odzračivanje sustava dizel goriva
3 201.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 116.

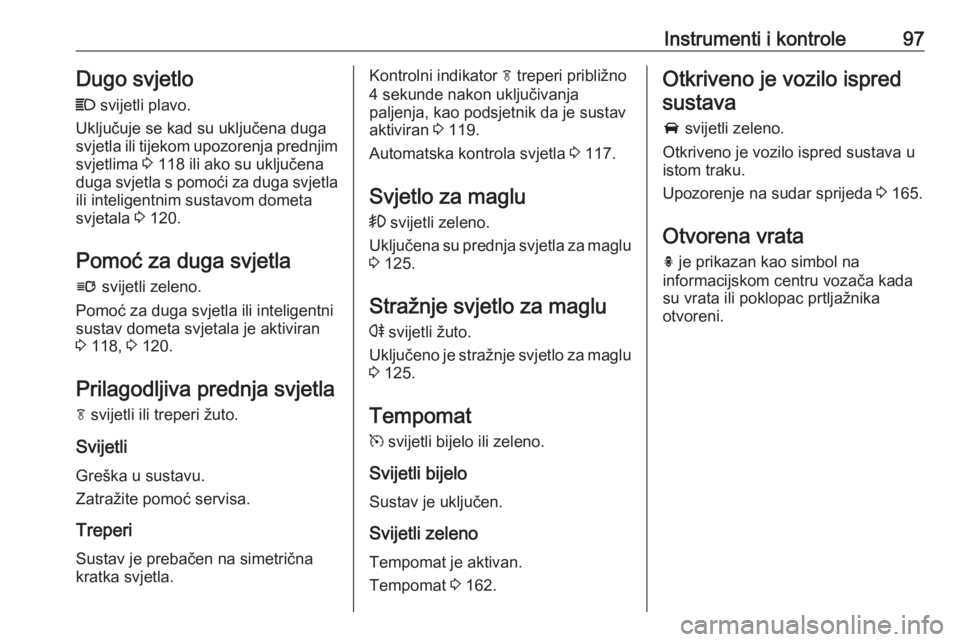

Instrumenti i kontrole97Dugo svjetlo
C svijetli plavo.
Uključuje se kad su uključena duga
svjetla ili tijekom upozorenja prednjim
svjetlima 3 118 ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 120.
Pomoć za duga svjetla l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 118, 3 120.
Prilagodljiva prednja svjetla f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć servisa.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav
aktiviran 3 119.
Automatska kontrola svjetla 3 117.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 125.
Stražnje svjetlo za maglu r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 125.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Tempomat je aktivan.
Tempomat 3 162.Otkriveno je vozilo ispred
sustava
A svijetli zeleno.
Otkriveno je vozilo ispred sustava u istom traku.
Upozorenje na sudar sprijeda 3 165.
Otvorena vrata
h je prikazan kao simbol na
informacijskom centru vozača kada su vrata ili poklopac prtljažnika
otvoreni.

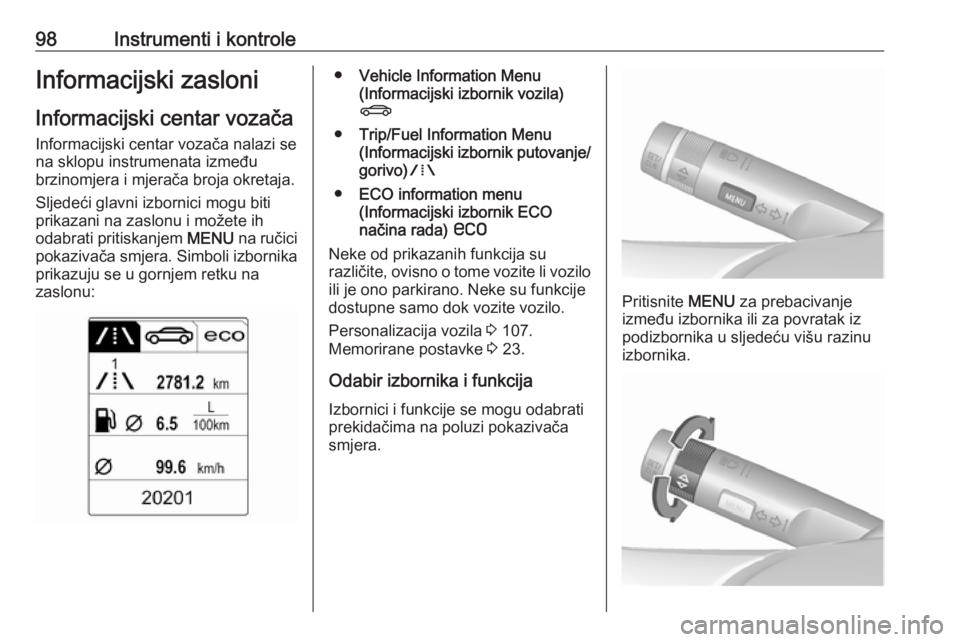

98Instrumenti i kontroleInformacijski zasloniInformacijski centar vozača
Informacijski centar vozača nalazi se
na sklopu instrumenata između
brzinomjera i mjerača broja okretaja.
Sljedeći glavni izbornici mogu biti
prikazani na zaslonu i možete ih
odabrati pritiskanjem MENU na ručici
pokazivača smjera. Simboli izbornika prikazuju se u gornjem retku na
zaslonu:● Vehicle Information Menu
(Informacijski izbornik vozila)
X
● Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) W
● ECO information menu
(Informacijski izbornik ECO
načina rada) s
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo
ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Personalizacija vozila 3 107.
Memorirane postavke 3 23.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU za prebacivanje
između izbornika ili za povratak iz podizbornika u sljedeću višu razinu
izbornika.
