OPEL CASCADA 2016 Priručnik za vlasnika (in Croatian)

Instrumenti i kontrole79Instrumenti i
kontroleKontrole ....................................... 80
Podešavanje kola upravljača .....80
Kontrole na kolu upravljača .......80
Grijano kolo upravljača ..............80
Sirena ........................................ 81
Brisač/sustav pranja vjetrobrana ............................... 81
Temperatura okoline .................83
Sat ............................................. 83
Priključci za napajanje ...............85
Upaljač za cigarete ....................86
Pepeljare ................................... 86
Kontrolna svjetla, mjerači i
indikatori ...................................... 86
Sklop instrumenata ....................86
Brzinomjer ................................. 86
Brojač kilometara .......................87
Brojač dnevno prijeđenih kilometara ................................. 87
Mjerač broja okretaja .................87
Mjerač goriva ............................. 88
Mjerač temperature rashladnog sredstva motora ........................ 88
Servisni zaslon .......................... 88Kontrolna svjetla........................89
Pokazivač smjera ......................91
Podsjetnik za sigurnosni pojas ..92
Zračni jastuk, zatezači pojaseva i šipke za zaštitu kod
prevrtanja ................................. 92
Deaktiviranje zračnog jastuka ...92
Sustav punjenja .........................93
Kontrolno svjetlo kvara ..............93
Sustav kočnica i spojke .............93
Korištenje papučice ...................93
Električna parkirna kočnica .......93
Kvar električne parkirne kočnice ..................................... 94
Sustav protiv blokiranja kotača (ABS) ........................................ 94
Viši stupanj ................................ 94
Servo upravljač .......................... 94
Upozorenje napuštanja trake ....94
Isključena elektronička kontrola stabilnosti ................................. 95
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja ............................ 95
Isključen sustav kontrole proklizavanja ............................ 95
Predgrijanje ............................... 95
Filtar krutih čestica ....................95
AdBlue ....................................... 95Sustav kontrole tlaka u
gumama ................................... 96
Tlak motornog ulja .....................96
Niska razina goriva ....................96
Blokada motora ......................... 96
Vanjsko svjetlo .......................... 96
Dugo svjetlo ............................... 97
Pomoć za duga svjetla ..............97
Prilagodljiva prednja svjetla .......97
Svjetlo za maglu ........................97
Stražnje svjetlo za maglu ..........97
Tempomat ................................. 97
Otkriveno je vozilo ispred sustava ..................................... 97
Otvorena vrata ........................... 97
Informacijski zasloni .....................98
Informacijski centar vozača .......98
Grafički info-zaslon, info-zaslon u boji ....................................... 103
Poruke vozila ............................. 105
Zvukovi upozorenja .................106
Napon baterije ......................... 106
Personalizacija vozila ................107
OnStar ....................................... 112

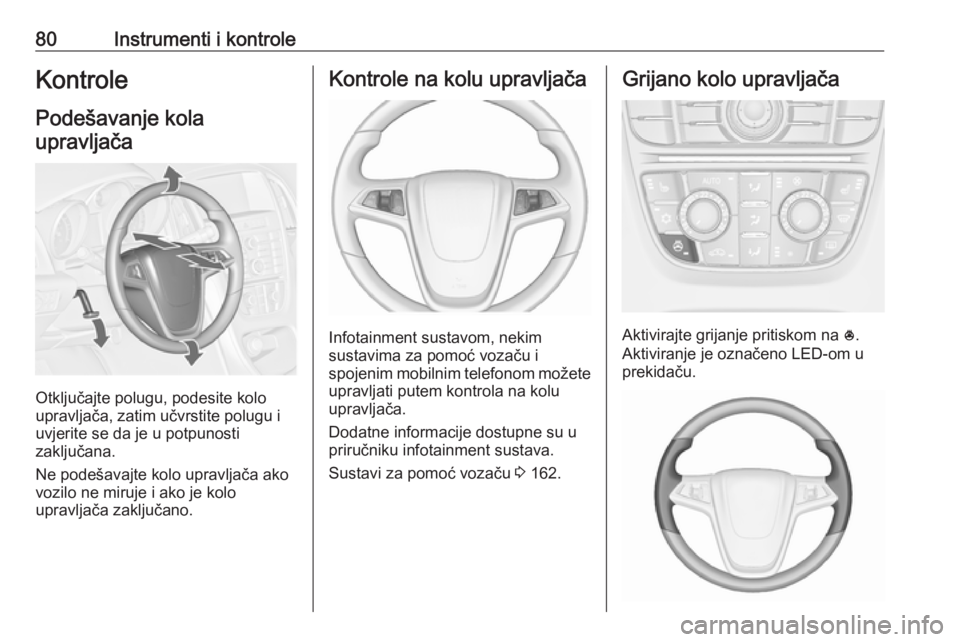

80Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, nekim
sustavima za pomoć vozaču i
spojenim mobilnim telefonom možete
upravljati putem kontrola na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 162.
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na *.
Aktiviranje je označeno LED-om u
prekidaču.

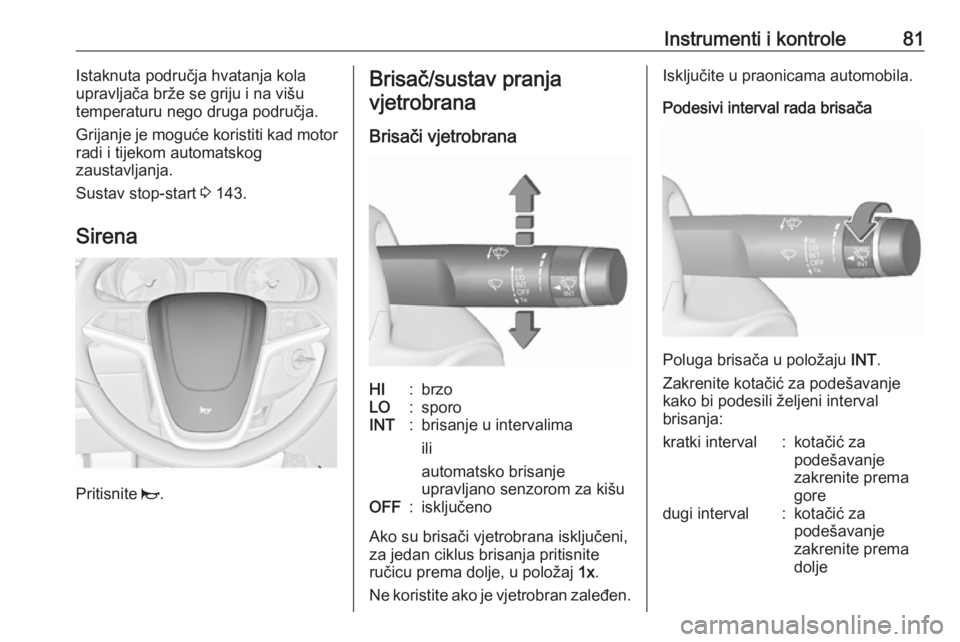

Instrumenti i kontrole81Istaknuta područja hvatanja kola
upravljača brže se griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor
radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 143.
Sirena
Pritisnite j.
Brisač/sustav pranja
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoINT:brisanje u intervalima
ili
automatsko brisanje
upravljano senzorom za kišuOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 1x.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Poluga brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
dolje

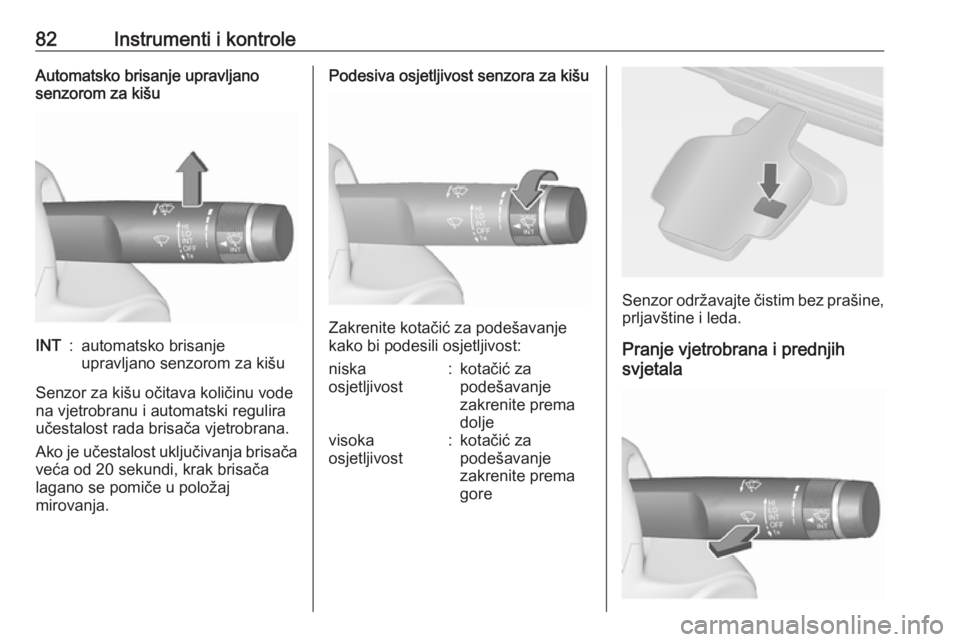

82Instrumenti i kontroleAutomatsko brisanje upravljano
senzorom za kišuINT:automatsko brisanje
upravljano senzorom za kišu
Senzor za kišu očitava količinu vode
na vjetrobranu i automatski regulira
učestalost rada brisača vjetrobrana.
Ako je učestalost uključivanja brisača
veća od 20 sekundi, krak brisača
lagano se pomiče u položaj
mirovanja.
Podesiva osjetljivost senzora za kišu
Zakrenite kotačić za podešavanje
kako bi podesili osjetljivost:
niska
osjetljivost:kotačić za
podešavanje
zakrenite prema
doljevisoka
osjetljivost:kotačić za
podešavanje
zakrenite prema
gore
Senzor održavajte čistim bez prašine, prljavštine i leda.
Pranje vjetrobrana i prednjih
svjetala

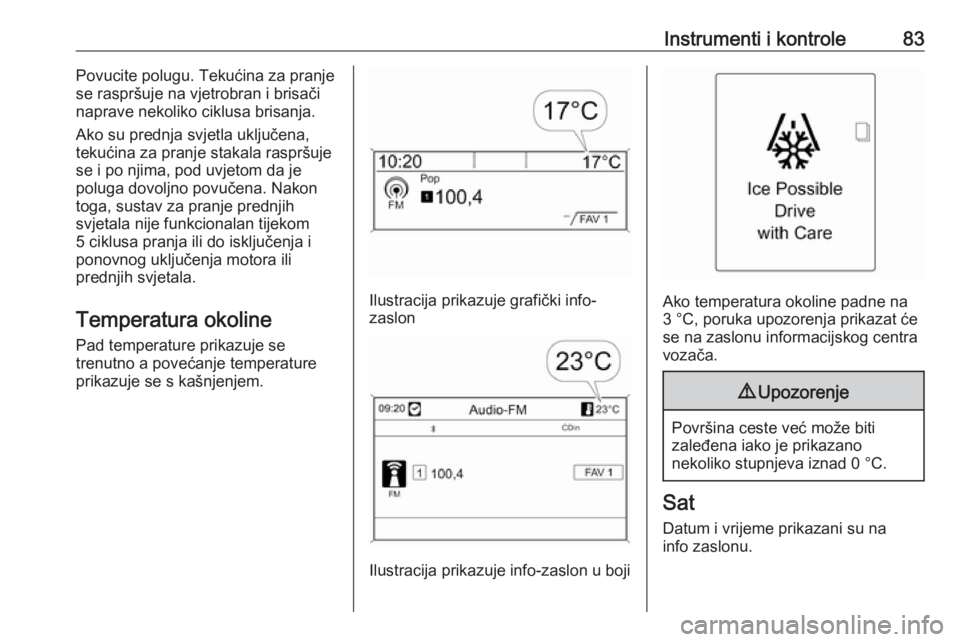

Instrumenti i kontrole83Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Ako su prednja svjetla uključena,
tekućina za pranje stakala raspršuje
se i po njima, pod uvjetom da je
poluga dovoljno povučena. Nakon
toga, sustav za pranje prednjih
svjetala nije funkcionalan tijekom
5 ciklusa pranja ili do isključenja i
ponovnog uključenja motora ili
prednjih svjetala.
Temperatura okoline Pad temperature prikazuje se
trenutno a povećanje temperature
prikazuje se s kašnjenjem.
Ilustracija prikazuje grafički info-
zaslon
Ilustracija prikazuje info-zaslon u boji
Ako temperatura okoline padne na
3 °C, poruka upozorenja prikazat će
se na zaslonu informacijskog centra
vozača.
9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme prikazani su na
info zaslonu.

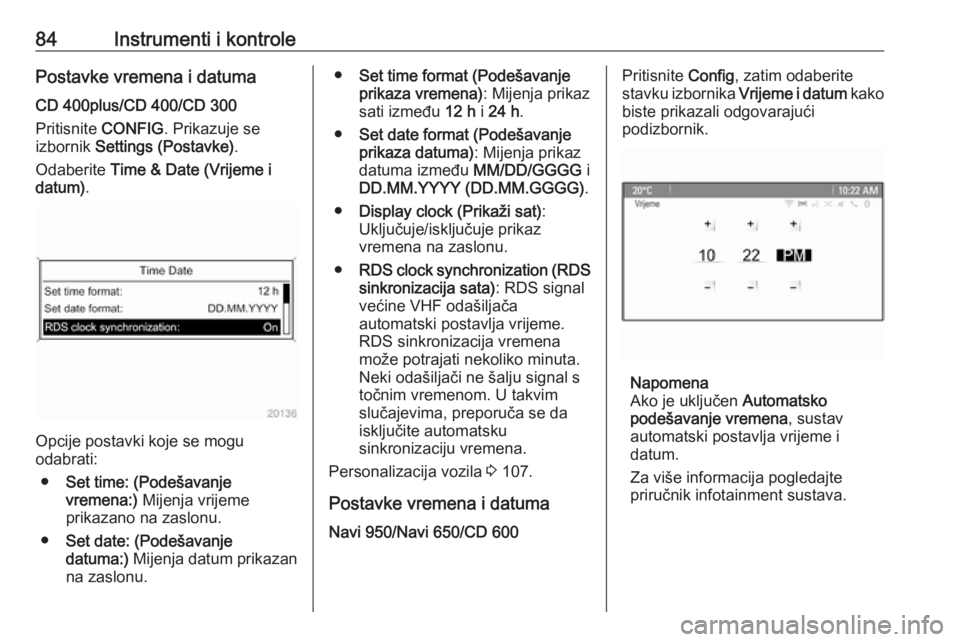

84Instrumenti i kontrolePostavke vremena i datumaCD 400plus/CD 400/CD 300
Pritisnite CONFIG. Prikazuje se
izbornik Settings (Postavke) .
Odaberite Time & Date (Vrijeme i
datum) .
Opcije postavki koje se mogu
odabrati:
● Set time: (Podešavanje
vremena:) Mijenja vrijeme
prikazano na zaslonu.
● Set date: (Podešavanje
datuma:) Mijenja datum prikazan
na zaslonu.
● Set time format (Podešavanje
prikaza vremena) : Mijenja prikaz
sati između 12 h i 24 h .
● Set date format (Podešavanje
prikaza datuma) : Mijenja prikaz
datuma između MM/DD/GGGG i
DD.MM.YYYY (DD.MM.GGGG) .
● Display clock (Prikaži sat) :
Uključuje/isključuje prikaz
vremena na zaslonu.
● RDS clock synchronization (RDS
sinkronizacija sata) : RDS signal
većine VHF odašiljača
automatski postavlja vrijeme.
RDS sinkronizacija vremena može potrajati nekoliko minuta.
Neki odašiljači ne šalju signal s
točnim vremenom. U takvim
slučajevima, preporuča se da
isključite automatsku
sinkronizaciju vremena.
Personalizacija vozila 3 107.
Postavke vremena i datuma Navi 950/Navi 650/CD 600Pritisnite Config, zatim odaberite
stavku izbornika Vrijeme i datum kako
biste prikazali odgovarajući
podizbornik.
Napomena
Ako je uključen Automatsko
podešavanje vremena , sustav
automatski postavlja vrijeme i
datum.
Za više informacija pogledajte
priručnik infotainment sustava.

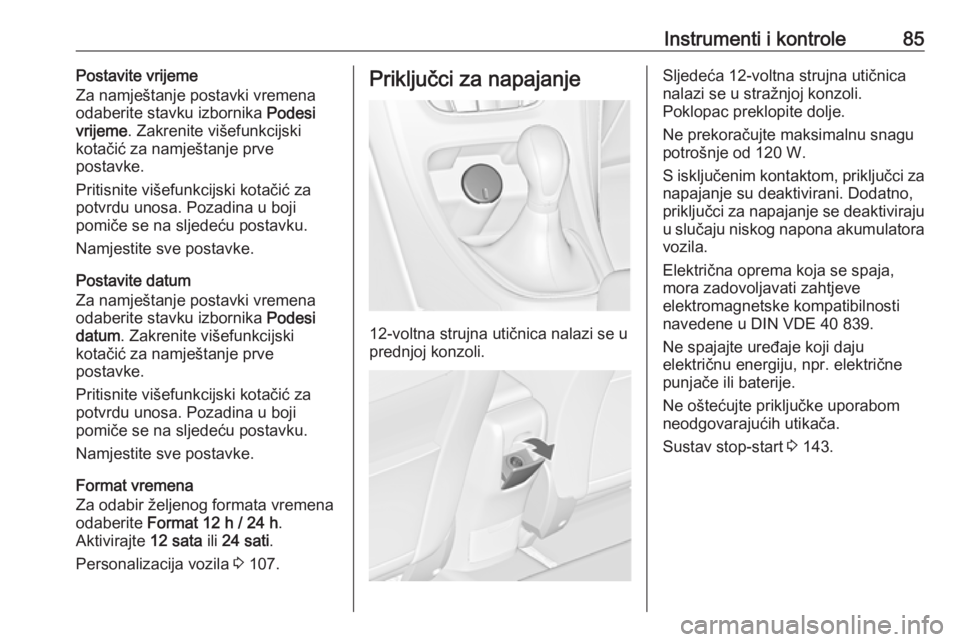

Instrumenti i kontrole85Postavite vrijeme
Za namještanje postavki vremena
odaberite stavku izbornika Podesi
vrijeme . Zakrenite višefunkcijski
kotačić za namještanje prve
postavke.
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Postavite datum
Za namještanje postavki vremena odaberite stavku izbornika Podesi
datum . Zakrenite višefunkcijski
kotačić za namještanje prve
postavke.
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Format vremena
Za odabir željenog formata vremena
odaberite Format 12 h / 24 h .
Aktivirajte 12 sata ili 24 sati .
Personalizacija vozila 3 107.Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli.
Sljedeća 12-voltna strujna utičnica
nalazi se u stražnjoj konzoli.
Poklopac preklopite dolje.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, npr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 143.

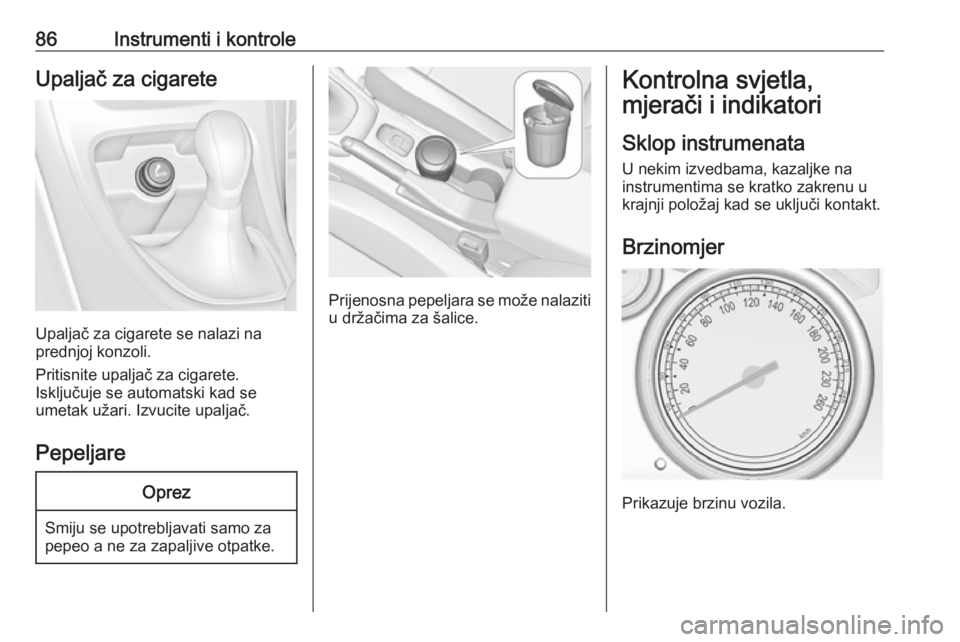

86Instrumenti i kontroleUpaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.

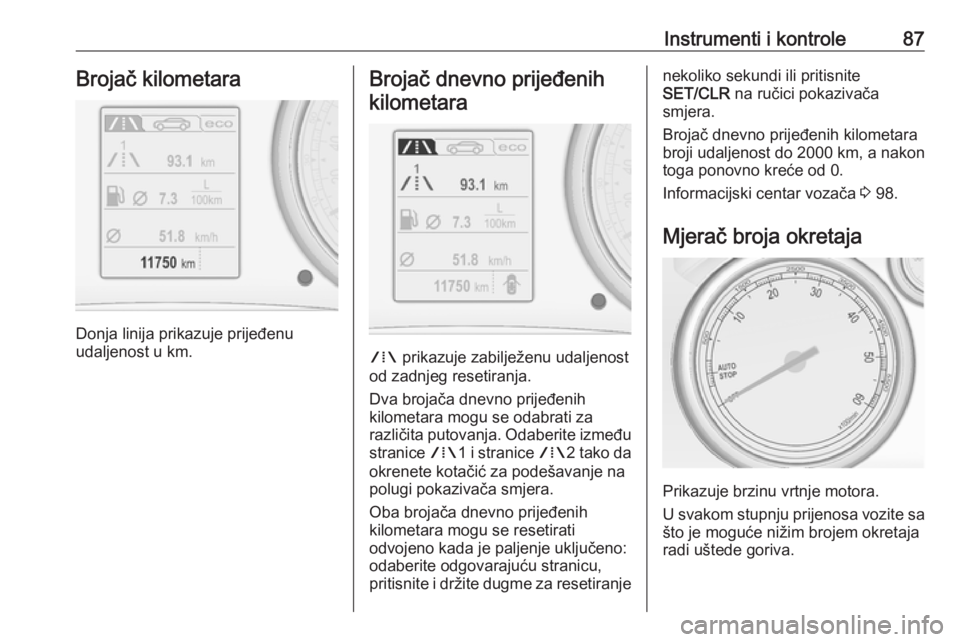

Instrumenti i kontrole87Brojač kilometara
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih
kilometara
W prikazuje zabilježenu udaljenost
od zadnjeg resetiranja.
Dva brojača dnevno prijeđenih
kilometara mogu se odabrati za
različita putovanja. Odaberite između
stranice W1 i stranice W2 tako da
okrenete kotačić za podešavanje na
polugi pokazivača smjera.
Oba brojača dnevno prijeđenih
kilometara mogu se resetirati
odvojeno kada je paljenje uključeno:
odaberite odgovarajuću stranicu,
pritisnite i držite dugme za resetiranje
nekoliko sekundi ili pritisnite
SET/CLR na ručici pokazivača
smjera.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Informacijski centar vozača 3 98.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja
radi uštede goriva.

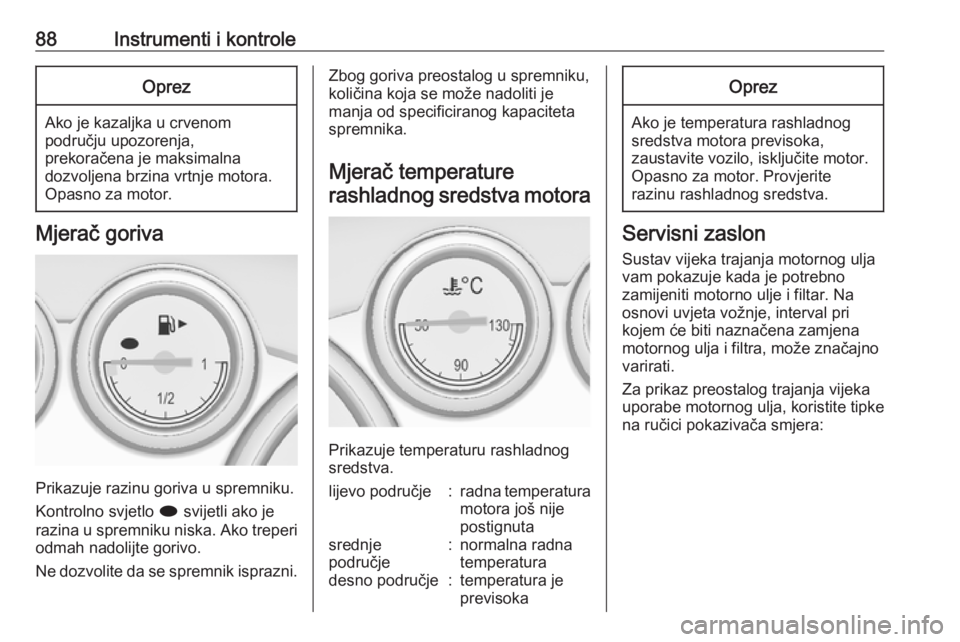

88Instrumenti i kontroleOprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filtar. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtra, može značajno
varirati.
Za prikaz preostalog trajanja vijeka uporabe motornog ulja, koristite tipke
na ručici pokazivača smjera:
