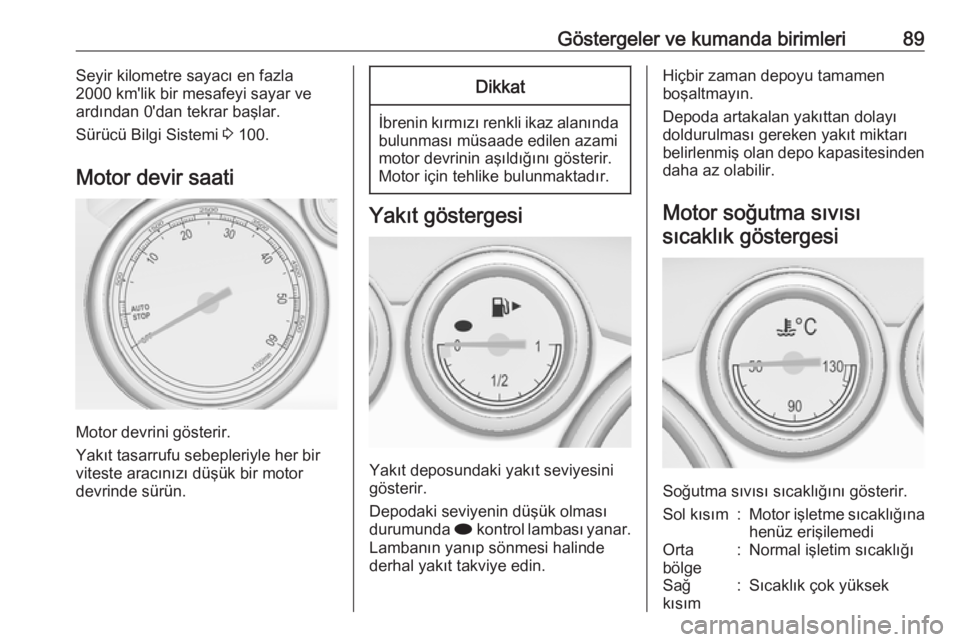

Göstergeler ve kumanda birimleri89Seyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi 3 100.
Motor devir saati
Motor devrini gösterir.
Yakıt tasarrufu sebepleriyle her bir
viteste aracınızı düşük bir motor
devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki yakıt seviyesini
gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Motor soğutma sıvısısıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
Sol kısım:Motor işletme sıcaklığına
henüz erişilemediOrta
bölge:Normal işletim sıcaklığıSağ
kısım:Sıcaklık çok yüksek

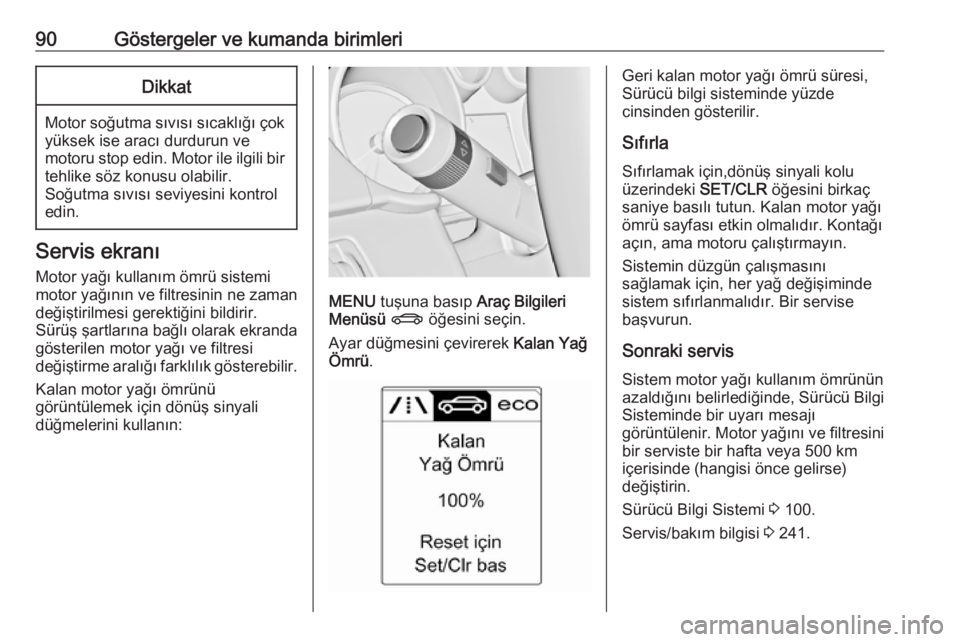

90Göstergeler ve kumanda birimleriDikkat
Motor soğutma sıvısı sıcaklığı çokyüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan motor yağı ömrünü
görüntülemek için dönüş sinyali
düğmelerini kullanın:
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .
Geri kalan motor yağı ömrü süresi,
Sürücü bilgi sisteminde yüzde
cinsinden gösterilir.
SıfırlaSıfırlamak için,dönüş sinyali kolu
üzerindeki SET/CLR öğesini birkaç
saniye basılı tutun. Kalan motor yağı
ömrü sayfası etkin olmalıdır. Kontağı
açın, ama motoru çalıştırmayın.
Sistemin düzgün çalışmasını
sağlamak için, her yağ değişiminde
sistem sıfırlanmalıdır. Bir servise
başvurun.
Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde, Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Sürücü Bilgi Sistemi 3 100.
Servis/bakım bilgisi 3 241.

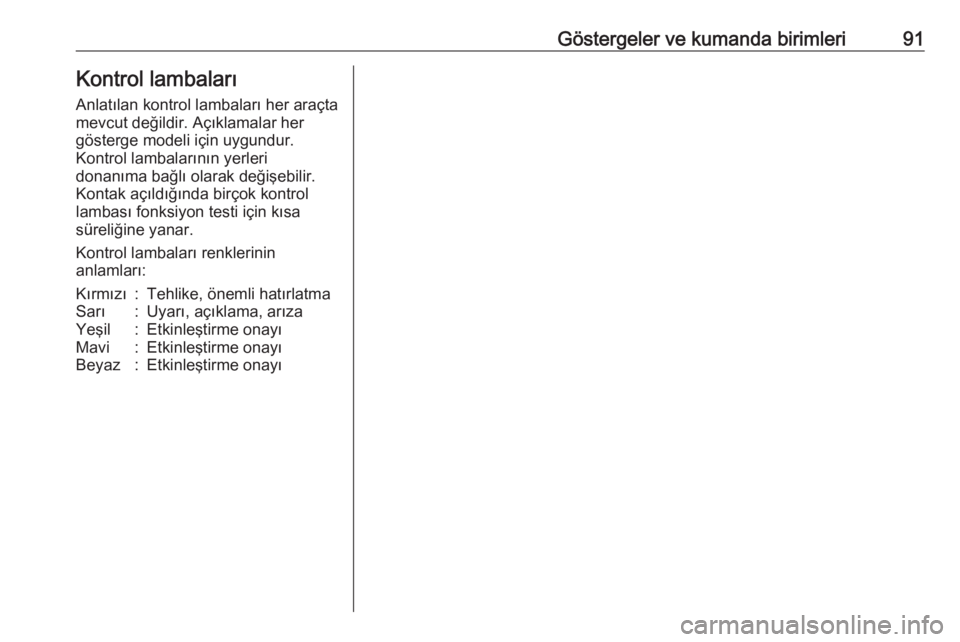

Göstergeler ve kumanda birimleri91Kontrol lambalarıAnlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:Kırmızı:Tehlike, önemli hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi:Etkinleştirme onayıBeyaz:Etkinleştirme onayı

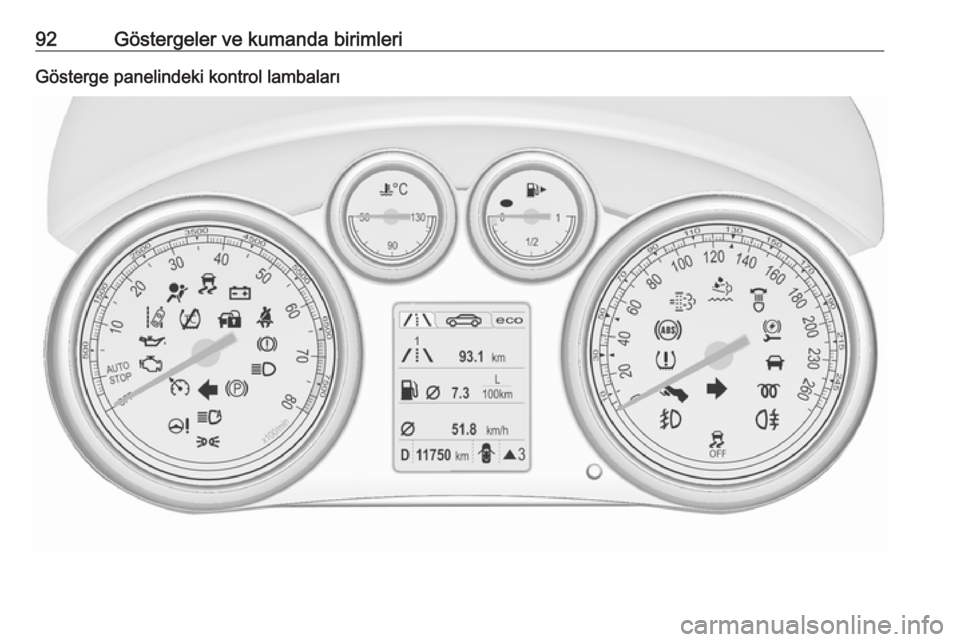

92Göstergeler ve kumanda birimleriGösterge panelindeki kontrol lambaları

Göstergeler ve kumanda birimleri93Orta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 93XEmniyet kemeri takma uyarısı
3 94vHava yastığı sistemi ve kemer
gerdiriciler ve roll-barlar 3 94VHava yastığının devre dışı bıra‐
kılması 3 94pŞarj sistemi 3 95ZArıza gösterge lambası 3 95RFren ve debriyaj sistemi 3 95-Pedala basın 3 95mElektrikli park freni 3 96jElektrikli park freni arızası
3 96uAnti blokaj fren sistemi (ABS)
3 96RVites yükseltme 3 96cServo direksiyon 3 96)Şerit değiştirme uyarısı 3 97nElektronik Stabilite Kontrolü
kapalı 3 97bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 97kÇekiş Kontrol Sistemi kapalı
3 97!Ön ısıtma 3 97%Dizel partikül filtresi 3 97YAdBlue 3 98wLastik basıncı kontrol sistemi
3 98IMotor yağ basıncı 3 98iDüşük yakıt seviyesi 3 98dElektronik şifreli devre kesici
(immobilizer) 3 998Dış aydınlatma 3 99CUzun hüzmeli far 3 99lUzun hüzmeli far asistanı
3 99fSürüşe duyarlı ön farlar (AFL)
3 99>Sis farı 3 99rArka sis lambası 3 99mHız Sabitleme Sistemi (Cruise
control) 3 99AÖnde araç tespit edildi 3 100hKapı açık 3 100
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.

94Göstergeler ve kumanda birimleriYanıp sönerseDönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 203,
Sigortalar 3 211.
Dönüş sinyal lambaları 3 126.
Emniyet kemeri takma uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı, kemer gerdirici ve takvie çubukları
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Yanmazsa,
4 saniye sonra sönerse veya sürüş
sırasında yanarsa hava yastığı
sisteminde, kemer gerdiricide veya
açılabilir takviye çubuklarında bir
arıza vardır. Bir kaza anında hava
yastıkları, kemer gerdiricileri ve
takviye çubukları tetiklenmeyebilir.
Kemer gerdiricilerin hava
yastıklarının veya açılabilir takviye
çubuklarının bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Hava yastığı sistemi, kemer
gerdiriciler 3 59, 3 56.
Devrilme koruma sistemi 3 46.
Hava yastığının devre dışı bırakılması
Kontrol lambası V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava
yastığı etkin konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 64.

Göstergeler ve kumanda birimleri959Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
Fren ve debriyaj sistemiKontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 200.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 159.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 159.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 145.
Yanıp sönerse Motorun ana marşı için debriyaj
pedalına basılmalıdır 3 18, 3 144.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde pedalı çalıştır mesajı gösterilir 3 107.

96Göstergeler ve kumanda birimleriElektrikli park freniKontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Elektrikli park freni devrededir
3 159.
Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 159.Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 158.
Vites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde bir kontrol
lambası olarak yeşil yanar veya
Sürücü Bilgi Sisteminde (DIC) bir
sonraki büyük vitesin sayısını belirten bir sembol R gösterilir veya tam sayfa
olarak açılıp kapanır.
EcoFlex sürüş asistanı 3 100.
Servo direksiyon
Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 145.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.

Göstergeler ve kumanda birimleri97Şerit değiştirme uyarısıKontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerseSistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Elektronik Stabilite Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolüve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Yanması durumunda Sistemde arıza söz konusudur.
Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir. Sürüşe devam edilebilir. Sistem çalışmadığında. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Elektronik Stabilite Kontrolü (ESC)
3 162, Çekiş Kontrol Sistemi (TC)
3 161.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına
düşmesine müsaade etmeyin.
Yanması durumunda
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesine
ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 149, Stop-start
sistemi 3 145.

98Göstergeler ve kumanda birimleriAdBlueY kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 150.
Lastik basıncı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Lastik basıncı kontrol sistemi 3 219.Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.
9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 198.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Yakıt deposundaki yakıt seviyesi çok
düşüktür.
