Mittarit ja käyttölaitteet89Jarru- ja kytkinnesteen taso on liian
alhainen 3 191.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen
jälkeen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 150.
Polkimen käyttö - palaa tai vilkkuu keltaisena.
Palaa Jarrupoljinta on painettava sähkötoi‐misen seisontajarrun vapauttami‐
seksi 3 150.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 137.
Merkkivalo vilkkuu Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 16, 3 136.
Joissakin versioissa polkimen käyttöä
koskeva viesti näkyy kuljettajan tieto‐ keskuksessa 3 100.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa
Sähkötoiminen seisontajarru on
kytketty 3 150.
Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin
vapauttamalla ja sitten kytkemällä
sähkötoiminen seisontajarru. Jos m
vilkkuu edelleen, älä jatka matkaa, vaan käänny korjaamon puoleen.
Sähkötoimisen seisontajarrun vika
j palaa tai vilkkuu keltaisena.Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 150.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on

90Mittarit ja käyttölaitteethäiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 149.
Vaihto ylös
R näkyy suuremman vaihteen nume‐
ron kanssa tai ilmoitus näkyy koko‐
naisena ponnahdussivuna kuljettajan tietokeskuksessa, kun ylösvaihtoa
suositellaan polttoaineen säästämi‐
seksi.
EcoFlex-ajoavustaja 3 93.
Ohjaustehostin
c palaa keltaisena.
Syttyy, kun ohjaustehostusta on
vähennetty
Ohjaustehostusta vähennetään
järjestelmän ylikuumenemisen
vuoksi. Merkkivalo sammuu, kun
järjestelmä on jäähtynyt.
Stop-start-järjestelmä 3 137.Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Kaistavahti
) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänäJärjestelmä on käytössä ja toiminta‐
valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Elektroninen
ajonvakautusjärjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.Elektroninen ajonvakautus‐ järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Palaa Järjestelmässä on vika. Kuljettajan
tietokeskukseen tulee varoitusviesti.
Ajoa voidaan jatkaa. Järjestelmä ei toimi. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta vian syy korjaamolla.
Elektroninen ajovakauden hallintajär‐ jestelmä (ESC) 3 153, luistonesto‐
järjestelmä (TC) 3 152.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.

Mittarit ja käyttölaitteet91Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa
lämpötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi
tilassa.
Merkkivalo vilkkuu Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 141, Stop-
start-järjestelmä 3 137.AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 142.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa
Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 209.Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.

92Mittarit ja käyttölaitteet9Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna. Autostop-toiminnon
aikana jarrutehostin toimii
normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 189.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 142.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 193.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 111.
Kaukovalot
C palaa sinisenä.
Syttyy kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 113 tai kun kaukovalot ja kaukova‐
loapu tai älykäs ajovalojen korkeuden
säätötoiminto ovat käytössä 3 115.
Kaukovaloapu
l palaa vihreänä.
Kaukovaloapu tai älykäs ajovalojen
kantaman säätötoiminto on aktivoi‐
tuna 3 113, 3 115.Kääntyvät ajovalot
f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen n.
4 sekunnin ajan sytytysvirran kytke‐ misen jälkeen muistuttaa siitä, että
järjestelmä on aktivoitu 3 114.
Automaattinen valojen ohjaus 3 112.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 119.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 119.

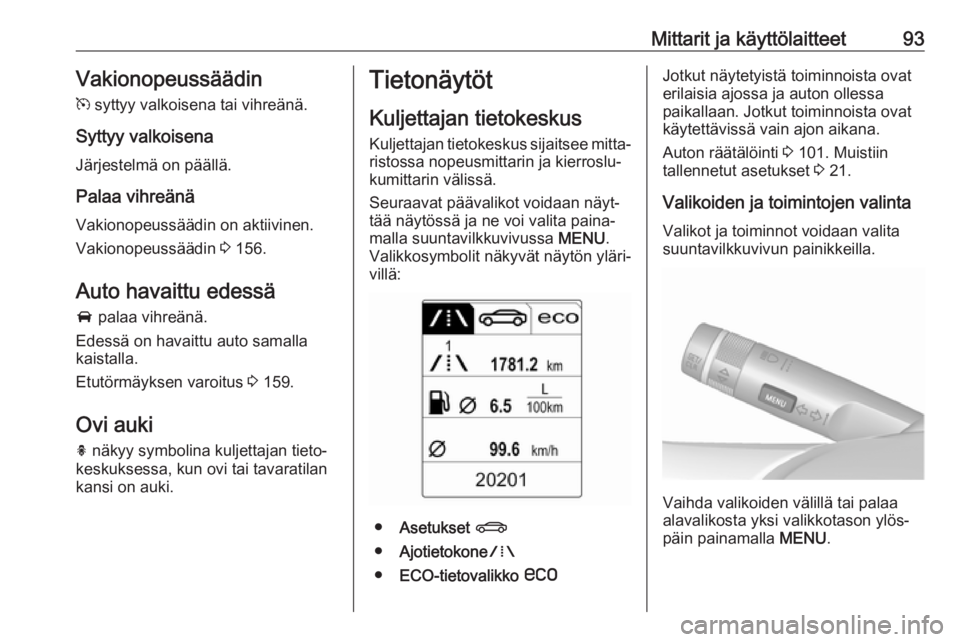

Mittarit ja käyttölaitteet93Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on aktiivinen.
Vakionopeussäädin 3 156.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Etutörmäyksen varoitus 3 159.
Ovi auki h näkyy symbolina kuljettajan tieto‐
keskuksessa, kun ovi tai tavaratilan
kansi on auki.Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus sijaitsee mitta‐ ristossa nopeusmittarin ja kierroslu‐
kumittarin välissä.
Seuraavat päävalikot voidaan näyt‐
tää näytössä ja ne voi valita paina‐
malla suuntavilkkuvivussa MENU.
Valikkosymbolit näkyvät näytön yläri‐
villä:
● Asetukset X
● Ajotietokone W
● ECO-tietovalikko s
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 101. Muistiin
tallennetut asetukset 3 21.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa
alavalikosta yksi valikkotason ylös‐ päin painamalla MENU.

94Mittarit ja käyttölaitteet

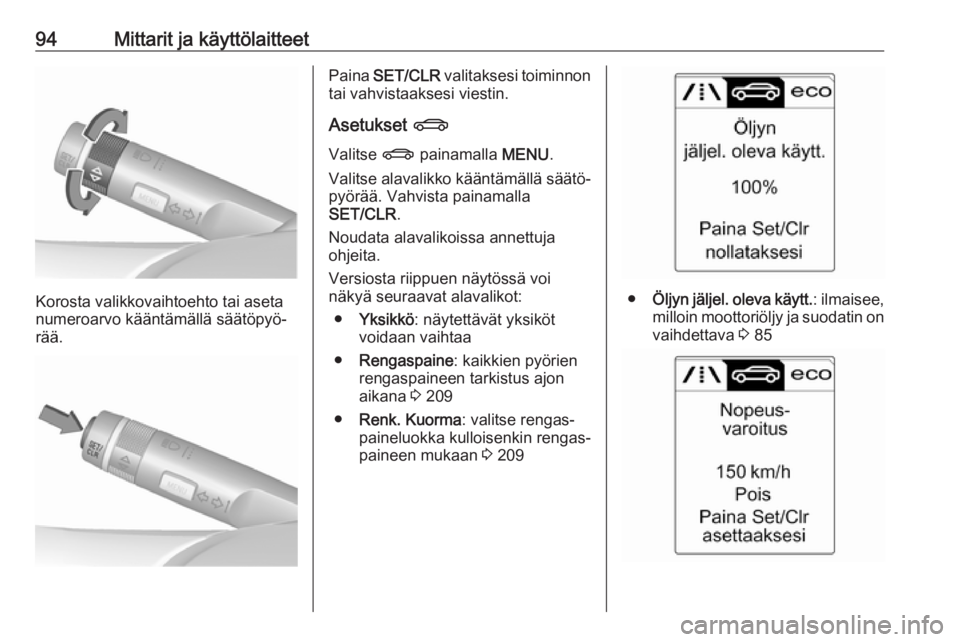

Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Paina SET/CLR valitaksesi toiminnon
tai vahvistaaksesi viestin.
Asetukset X
Valitse X painamalla MENU.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR .
Noudata alavalikoissa annettuja
ohjeita.
Versiosta riippuen näytössä voi
näkyä seuraavat alavalikot:
● Yksikkö : näytettävät yksiköt
voidaan vaihtaa
● Rengaspaine : kaikkien pyörien
rengaspaineen tarkistus ajon
aikana 3 209
● Renk. Kuorma : valitse rengas‐
paineluokka kulloisenkin rengas‐
paineen mukaan 3 209
● Öljyn jäljel. oleva käytt. : ilmaisee,
milloin moottoriöljy ja suodatin on
vaihdettava 3 85

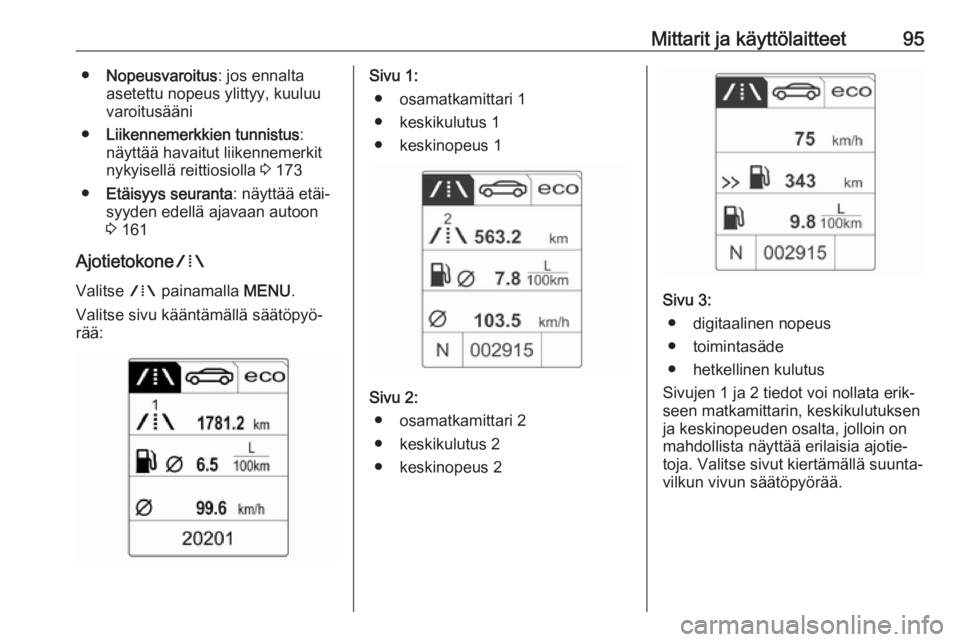

Mittarit ja käyttölaitteet95●Nopeusvaroitus : jos ennalta
asetettu nopeus ylittyy, kuuluu
varoitusääni
● Liikennemerkkien tunnistus :
näyttää havaitut liikennemerkit
nykyisellä reittiosiolla 3 173
● Etäisyys seuranta : näyttää etäi‐
syyden edellä ajavaan autoon
3 161
Ajotietokone W
Valitse W painamalla MENU.
Valitse sivu kääntämällä säätöpyö‐
rää:Sivu 1:
● osamatkamittari 1
● keskikulutus 1 ● keskinopeus 1
Sivu 2: ● osamatkamittari 2
● keskikulutus 2 ● keskinopeus 2
Sivu 3: ● digitaalinen nopeus
● toimintasäde
● hetkellinen kulutus
Sivujen 1 ja 2 tiedot voi nollata erik‐
seen matkamittarin, keskikulutuksen
ja keskinopeuden osalta, jolloin on
mahdollista näyttää erilaisia ajotie‐
toja. Valitse sivut kiertämällä suunta‐
vilkun vivun säätöpyörää.

96Mittarit ja käyttölaitteet

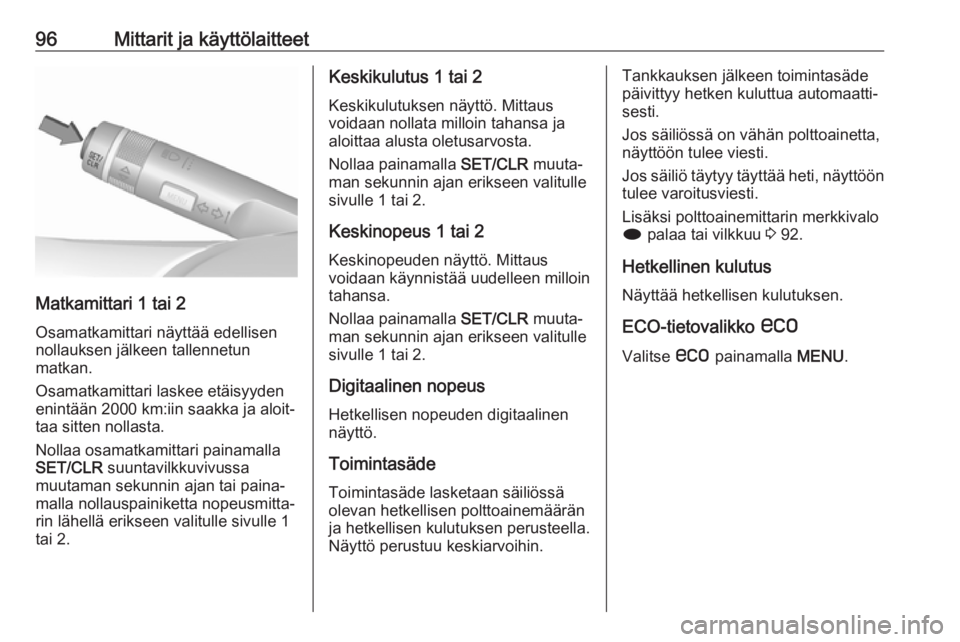

Matkamittari 1 tai 2
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun
matkan.
Osamatkamittari laskee etäisyyden
enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Nollaa osamatkamittari painamalla
SET/CLR suuntavilkkuvivussa
muutaman sekunnin ajan tai paina‐
malla nollauspainiketta nopeusmitta‐ rin lähellä erikseen valitulle sivulle 1
tai 2.
Keskikulutus 1 tai 2
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja
aloittaa alusta oletusarvosta.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan erikseen valitulle
sivulle 1 tai 2.
Keskinopeus 1 tai 2
Keskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin
tahansa.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan erikseen valitulle
sivulle 1 tai 2.
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Toimintasäde Toimintasäde lasketaan säiliössä
olevan hetkellisen polttoainemäärän
ja hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Jos säiliössä on vähän polttoainetta, näyttöön tulee viesti.
Jos säiliö täytyy täyttää heti, näyttöön
tulee varoitusviesti.
Lisäksi polttoainemittarin merkkivalo
i palaa tai vilkkuu 3 92.
Hetkellinen kulutus Näyttää hetkellisen kulutuksen.
ECO-tietovalikko s
Valitse s painamalla MENU.

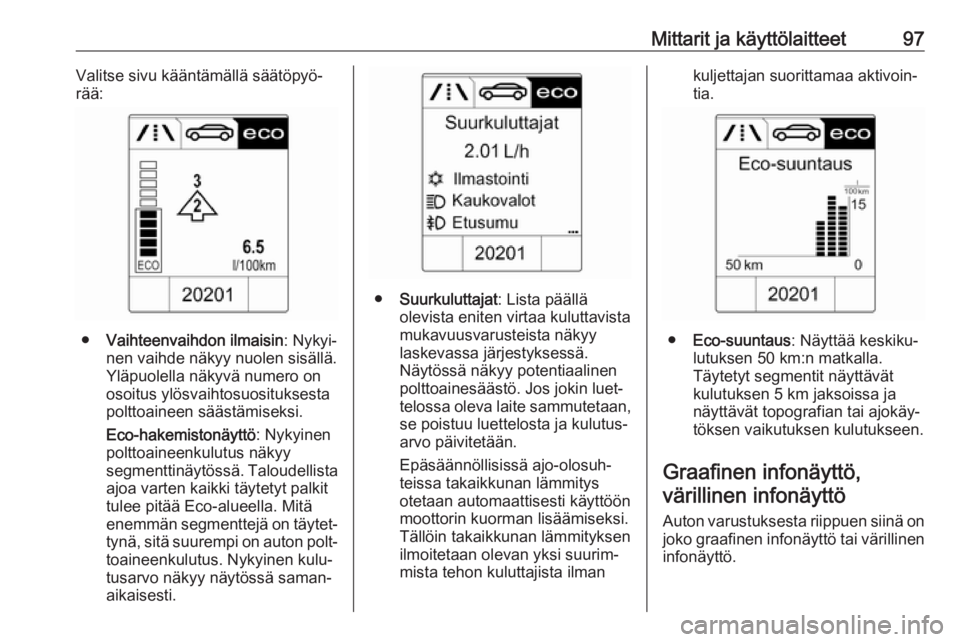

Mittarit ja käyttölaitteet97Valitse sivu kääntämällä säätöpyö‐
rää:
● Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä numero on
osoitus ylösvaihtosuosituksesta
polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy
segmenttinäytössä. Taloudellista
ajoa varten kaikki täytetyt palkit
tulee pitää Eco-alueella. Mitä
enemmän segmenttejä on täytet‐ tynä, sitä suurempi on auton polt‐ toaineenkulutus. Nykyinen kulu‐
tusarvo näkyy näytössä saman‐ aikaisesti.
● Suurkuluttajat : Lista päällä
olevista eniten virtaa kuluttavista
mukavuusvarusteista näkyy
laskevassa järjestyksessä.
Näytössä näkyy potentiaalinen
polttoainesäästö. Jos jokin luet‐
telossa oleva laite sammutetaan, se poistuu luettelosta ja kulutus‐
arvo päivitetään.
Epäsäännöllisissä ajo-olosuh‐
teissa takaikkunan lämmitys
otetaan automaattisesti käyttöön
moottorin kuorman lisäämiseksi.
Tällöin takaikkunan lämmityksen
ilmoitetaan olevan yksi suurim‐
mista tehon kuluttajista ilman
kuljettajan suorittamaa aktivoin‐
tia.
● Eco-suuntaus : Näyttää keskiku‐
lutuksen 50 km:n matkalla.
Täytetyt segmentit näyttävät
kulutuksen 5 km jaksoissa ja
näyttävät topografian tai ajokäy‐
töksen vaikutuksen kulutukseen.
Graafinen infonäyttö, värillinen infonäyttö
Auton varustuksesta riippuen siinä on
joko graafinen infonäyttö tai värillinen infonäyttö.

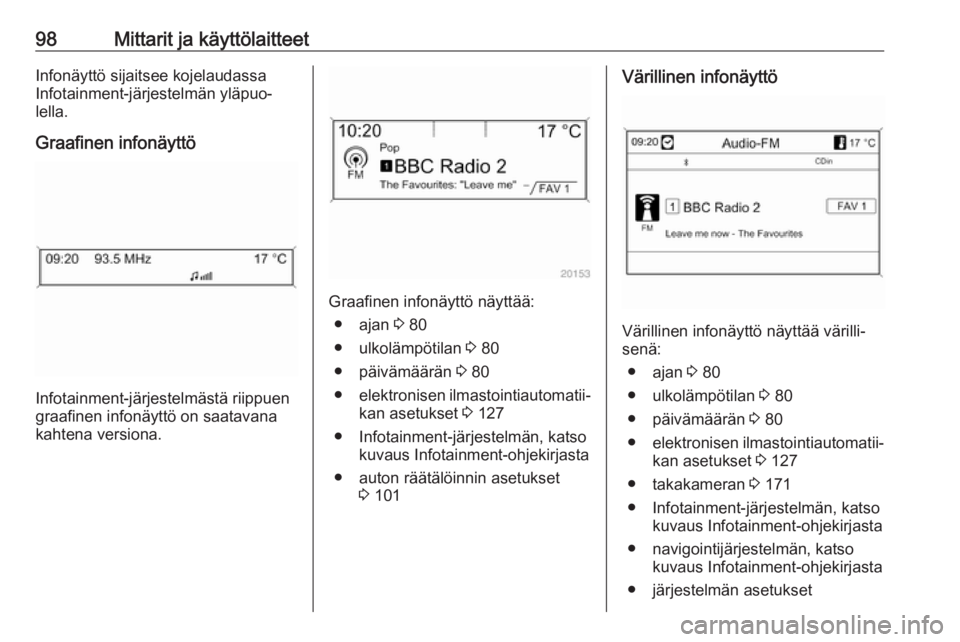

98Mittarit ja käyttölaitteetInfonäyttö sijaitsee kojelaudassa
Infotainment-järjestelmän yläpuo‐
lella.
Graafinen infonäyttö
Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
● ajan 3 80
● ulkolämpötilan 3 80
● päivämäärän 3 80
● elektronisen ilmastointiautomatii‐
kan asetukset 3 127
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● auton räätälöinnin asetukset 3 101
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
● ajan 3 80
● ulkolämpötilan 3 80
● päivämäärän 3 80
● elektronisen ilmastointiautomatii‐
kan asetukset 3 127
● takakameran 3 171
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● navigointijärjestelmän, katso kuvaus Infotainment-ohjekirjasta
● järjestelmän asetukset
