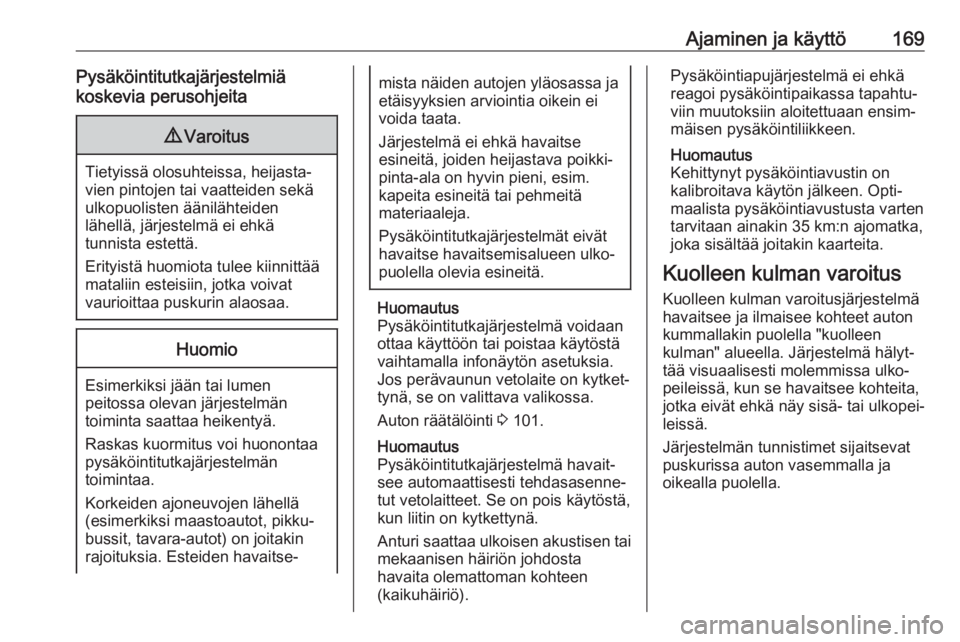

Ajaminen ja käyttö169Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmä voidaan
ottaa käyttöön tai poistaa käytöstä
vaihtamalla infonäytön asetuksia.
Jos perävaunun vetolaite on kytket‐ tynä, se on valittava valikossa.
Auton räätälöinti 3 101.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta
havaita olemattoman kohteen
(kaikuhäiriö).
Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Kehittynyt pysäköintiavustin on
kalibroitava käytön jälkeen. Opti‐
maalista pysäköintiavustusta varten
tarvitaan ainakin 35 km:n ajomatka,
joka sisältää joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä hälyt‐
tää visuaalisesti molemmissa ulko‐
peileissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja
oikealla puolella.

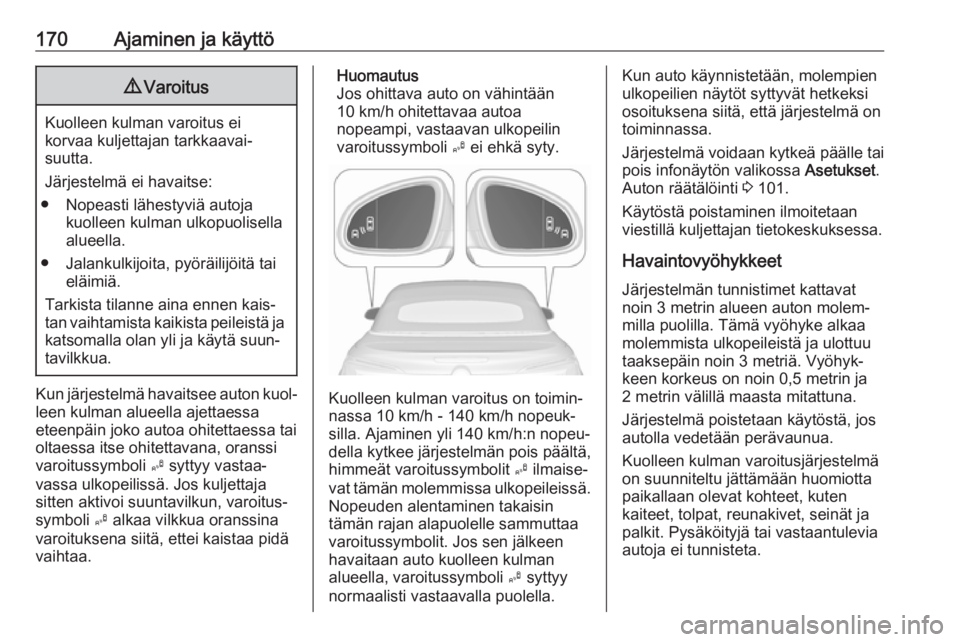

170Ajaminen ja käyttö9Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● Nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella.
● Jalankulkijoita, pyöräilijöitä tai eläimiä.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi
varoitussymboli B syttyy vastaa‐
vassa ulkopeilissä. Jos kuljettaja
sitten aktivoi suuntavilkun, varoitus‐
symboli B alkaa vilkkua oranssina
varoituksena siitä, ettei kaistaa pidä
vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa
nopeampi, vastaavan ulkopeilin
varoitussymboli B ei ehkä syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin
tämän rajan alapuolelle sammuttaa
varoitussymbolit. Jos sen jälkeen
havaitaan auto kuolleen kulman
alueella, varoitussymboli B syttyy
normaalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset.
Auton räätälöinti 3 101.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet Järjestelmän tunnistimet kattavat
noin 3 metrin alueen auton molem‐
milla puolilla. Tämä vyöhyke alkaa
molemmista ulkopeileistä ja ulottuu
taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten
kaiteet, tolpat, reunakivet, seinät ja
palkit. Pysäköityjä tai vastaantulevia
autoja ei tunnisteta.

Ajaminen ja käyttö171Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin
normaaliolosuhteissa.
Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 227.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy värillisessä info‐ näytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐
alueen ulkopuolella olevia
esineitä, esim. puskurin alapuo‐
lella tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia 1 metrin välein näkyviä
viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.

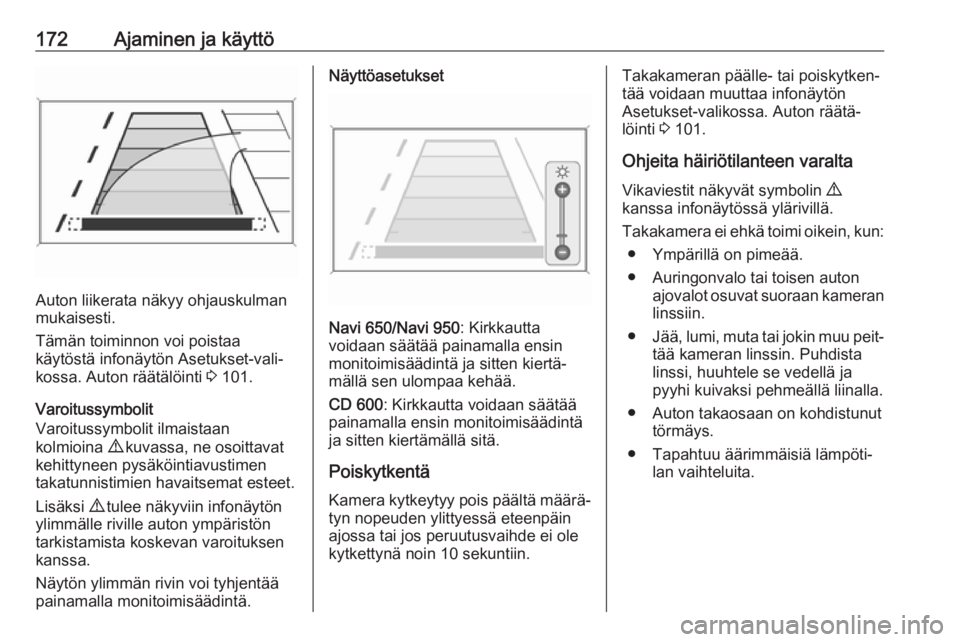

172Ajaminen ja käyttö
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämän toiminnon voi poistaa
käytöstä infonäytön Asetukset-vali‐
kossa. Auton räätälöinti 3 101.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.
Näytön ylimmän rivin voi tyhjentää
painamalla monitoimisäädintä.
Näyttöasetukset
Navi 650/Navi 950 : Kirkkautta
voidaan säätää painamalla ensin
monitoimisäädintä ja sitten kiertä‐
mällä sen ulompaa kehää.
CD 600 : Kirkkautta voidaan säätää
painamalla ensin monitoimisäädintä
ja sitten kiertämällä sitä.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön
Asetukset-valikossa. Auton räätä‐
löinti 3 101.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.

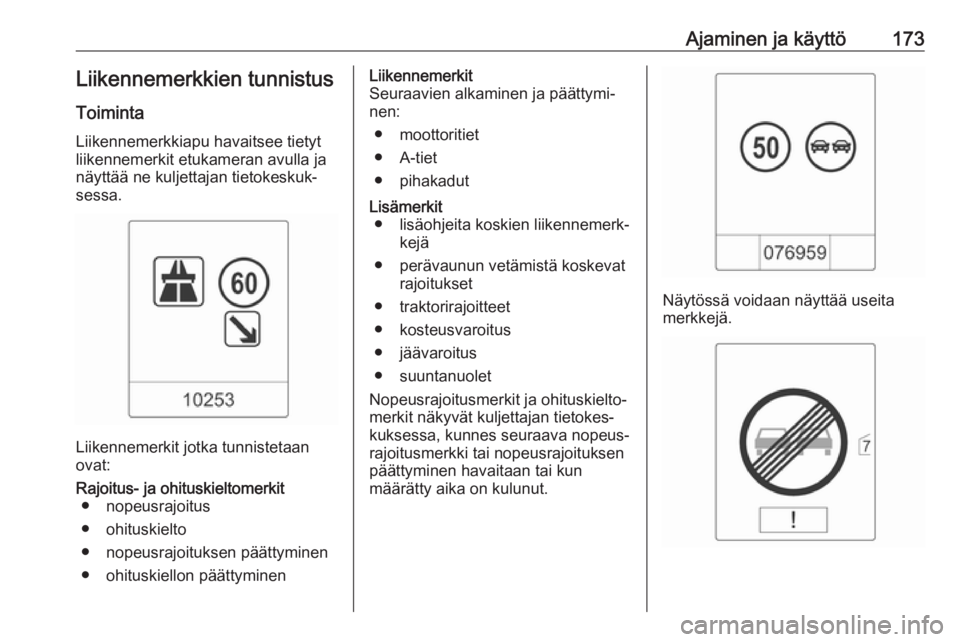

Ajaminen ja käyttö173Liikennemerkkien tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt
liikennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit jotka tunnistetaan
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.

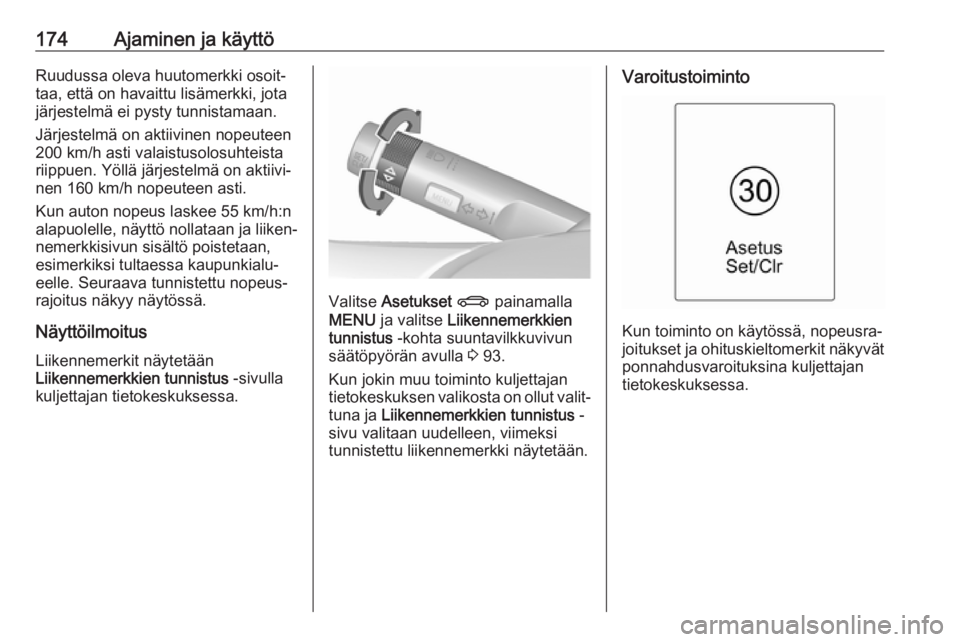

174Ajaminen ja käyttöRuudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun auton nopeus laskee 55 km/h:n
alapuolelle, näyttö nollataan ja liiken‐
nemerkkisivun sisältö poistetaan,
esimerkiksi tultaessa kaupunkialu‐
eelle. Seuraava tunnistettu nopeus‐
rajoitus näkyy näytössä.
Näyttöilmoitus Liikennemerkit näytetään
Liikennemerkkien tunnistus -sivulla
kuljettajan tietokeskuksessa.
Valitse Asetukset X painamalla
MENU ja valitse Liikennemerkkien
tunnistus -kohta suuntavilkkuvivun
säätöpyörän avulla 3 93.
Kun jokin muu toiminto kuljettajan
tietokeskuksen valikosta on ollut valit‐ tuna ja Liikennemerkkien tunnistus -
sivu valitaan uudelleen, viimeksi
tunnistettu liikennemerkki näytetään.
Varoitustoiminto
Kun toiminto on käytössä, nopeusra‐
joitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina kuljettajan
tietokeskuksessa.

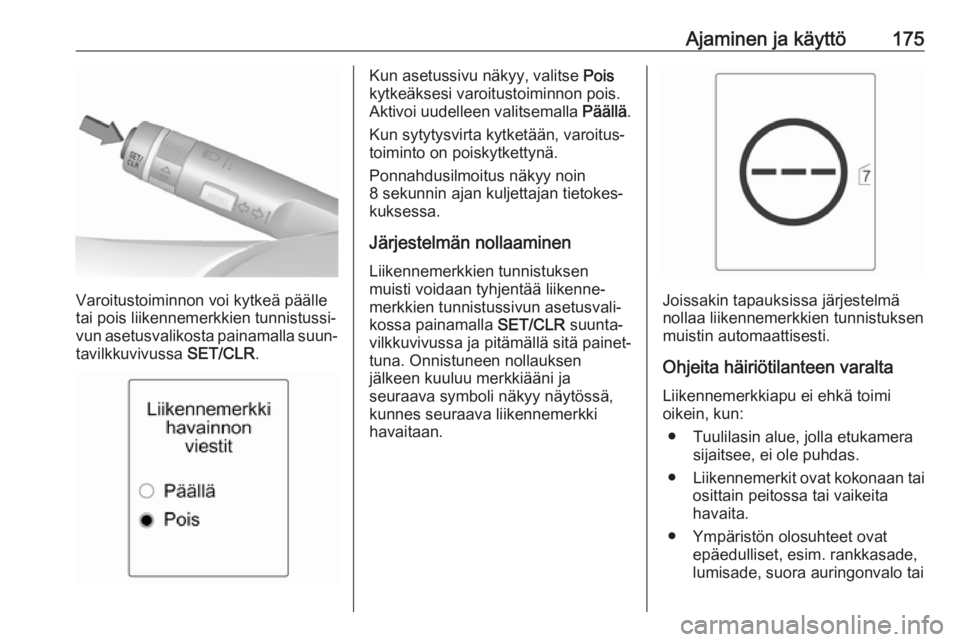

Ajaminen ja käyttö175
Varoitustoiminnon voi kytkeä päälle
tai pois liikennemerkkien tunnistussi‐
vun asetusvalikosta painamalla suun‐ tavilkkuvivussa SET/CLR.
Kun asetussivu näkyy, valitse Pois
kytkeäksesi varoitustoiminnon pois. Aktivoi uudelleen valitsemalla Päällä.
Kun sytytysvirta kytketään, varoitus‐
toiminto on poiskytkettynä.
Ponnahdusilmoitus näkyy noin
8 sekunnin ajan kuljettajan tietokes‐
kuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kossa painamalla SET/CLR suunta‐
vilkkuvivussa ja pitämällä sitä painet‐ tuna. Onnistuneen nollauksen
jälkeen kuuluu merkkiääni ja
seuraava symboli näkyy näytössä,
kunnes seuraava liikennemerkki
havaitaan.
Joissakin tapauksissa järjestelmä
nollaa liikennemerkkien tunnistuksen
muistin automaattisesti.
Ohjeita häiriötilanteen varalta
Liikennemerkkiapu ei ehkä toimi
oikein, kun:
● Tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita
havaita.
● Ympäristön olosuhteet ovat epäedulliset, esim. rankkasade,
lumisade, suora auringonvalo tai

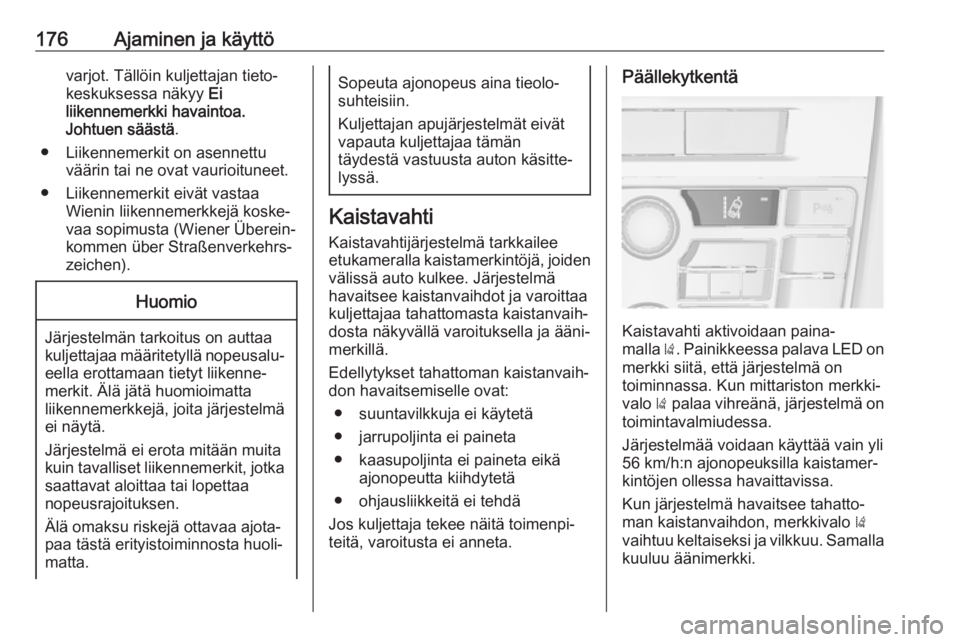

176Ajaminen ja käyttövarjot. Tällöin kuljettajan tieto‐keskuksessa näkyy Ei
liikennemerkki havaintoa.
Johtuen säästä .
● Liikennemerkit on asennettu väärin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wienin liikennemerkkejä koske‐
vaa sopimusta (Wiener Überein‐ kommen über Straßenverkehrs‐
zeichen).Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐
eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta
liikennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa
nopeusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän
täydestä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee
etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä
havaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐ don havaitsemiselle ovat:
● suuntavilkkuja ei käytetä
● jarrupoljinta ei paineta
● kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä
● ohjausliikkeitä ei tehdä
Jos kuljettaja tekee näitä toimenpi‐
teitä, varoitusta ei anneta.
Päällekytkentä
Kaistavahti aktivoidaan paina‐
malla ). Painikkeessa palava LED on
merkki siitä, että järjestelmä on
toiminnassa. Kun mittariston merkki‐
valo ) palaa vihreänä, järjestelmä on
toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.

Ajaminen ja käyttö177

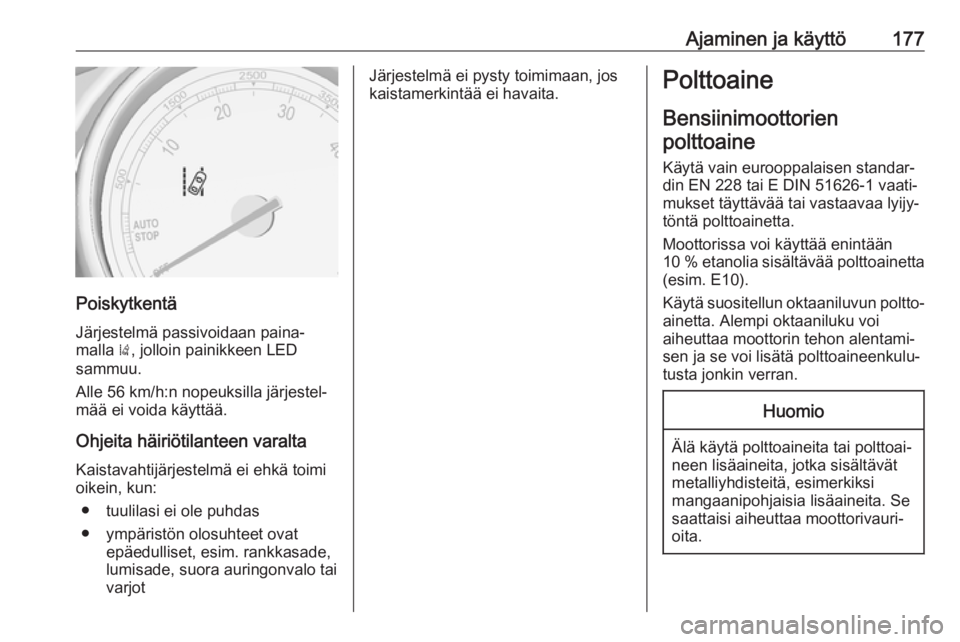

Poiskytkentä
Järjestelmä passivoidaan paina‐
malla ), jolloin painikkeen LED
sammuu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta
Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
● tuulilasi ei ole puhdas
● ympäristön olosuhteet ovat epäedulliset, esim. rankkasade,
lumisade, suora auringonvalo tai
varjot
Järjestelmä ei pysty toimimaan, jos
kaistamerkintää ei havaita.Polttoaine
Bensiinimoottorienpolttoaine
Käytä vain eurooppalaisen standar‐ din EN 228 tai E DIN 51626-1 vaati‐
mukset täyttävää tai vastaavaa lyijy‐
töntä polttoainetta.
Moottorissa voi käyttää enintään
10 % etanolia sisältävää polttoainetta (esim. E10).
Käytä suositellun oktaaniluvun poltto‐
ainetta. Alempi oktaaniluku voi
aiheuttaa moottorin tehon alentami‐
sen ja se voi lisätä polttoaineenkulu‐
tusta jonkin verran.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.

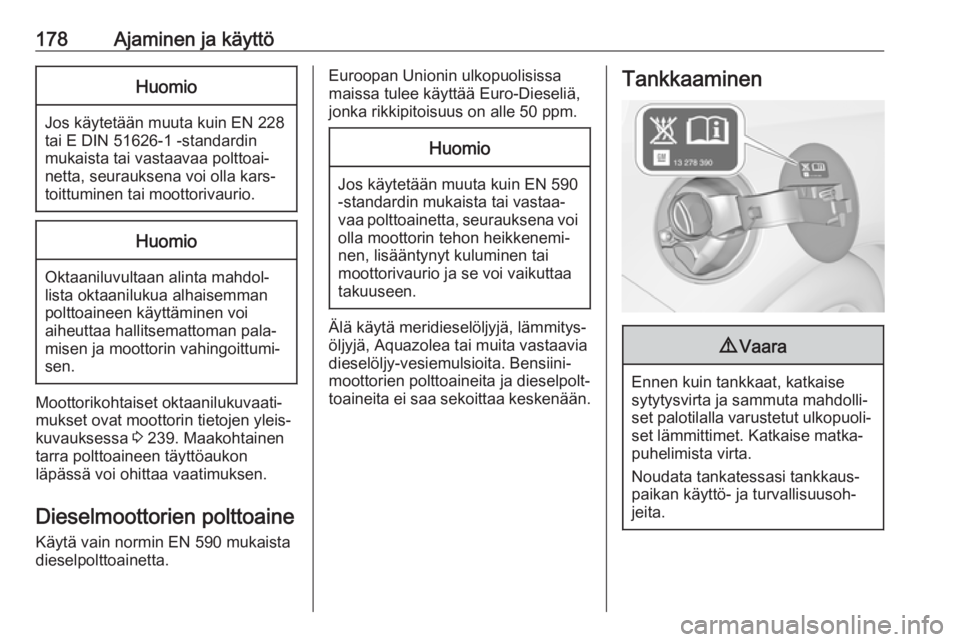

178Ajaminen ja käyttöHuomio
Jos käytetään muuta kuin EN 228
tai E DIN 51626-1 -standardin
mukaista tai vastaavaa polttoai‐
netta, seurauksena voi olla kars‐
toittuminen tai moottorivaurio.
Huomio
Oktaaniluvultaan alinta mahdol‐
lista oktaanilukua alhaisemman
polttoaineen käyttäminen voi
aiheuttaa hallitsemattoman pala‐ misen ja moottorin vahingoittumi‐
sen.
Moottorikohtaiset oktaanilukuvaati‐
mukset ovat moottorin tietojen yleis‐
kuvauksessa 3 239. Maakohtainen
tarra polttoaineen täyttöaukon
läpässä voi ohittaa vaatimuksen.
Dieselmoottorien polttoaine
Käytä vain normin EN 590 mukaista
dieselpolttoainetta.
Euroopan Unionin ulkopuolisissa
maissa tulee käyttää Euro-Dieseliä,
jonka rikkipitoisuus on alle 50 ppm.Huomio
Jos käytetään muuta kuin EN 590
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla moottorin tehon heikkenemi‐
nen, lisääntynyt kuluminen tai
moottorivaurio ja se voi vaikuttaa
takuuseen.
Älä käytä meridieselöljyjä, lämmitys‐ öljyjä, Aquazolea tai muita vastaavia
dieselöljy-vesiemulsioita. Bensiini‐
moottorien polttoaineita ja dieselpolt‐
toaineita ei saa sekoittaa keskenään.
Tankkaaminen9 Vaara
Ennen kuin tankkaat, katkaise
sytytysvirta ja sammuta mahdolli‐
set palotilalla varustetut ulkopuoli‐ set lämmittimet. Katkaise matka‐
puhelimista virta.
Noudata tankatessasi tankkaus‐ paikan käyttö- ja turvallisuusoh‐
jeita.
