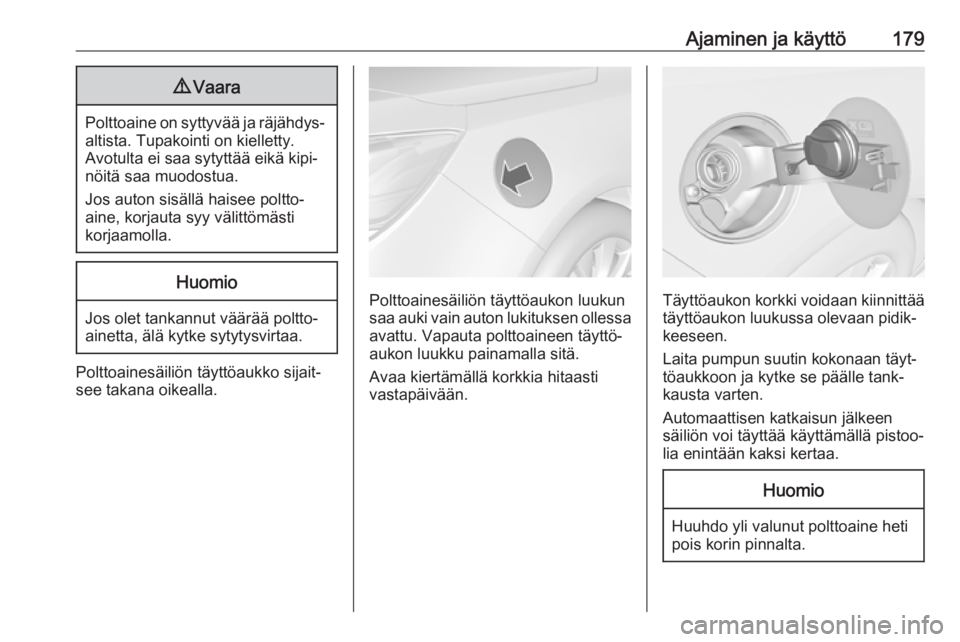

Ajaminen ja käyttö1799Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi
korjaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
Polttoainesäiliön täyttöaukko sijait‐
see takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttö‐
aukon luukku painamalla sitä.
Avaa kiertämällä korkkia hitaasti
vastapäivään.Täyttöaukon korkki voidaan kiinnittää
täyttöaukon luukussa olevaan pidik‐
keeseen.
Laita pumpun suutin kokonaan täyt‐
töaukkoon ja kytke se päälle tank‐
kausta varten.
Automaattisen katkaisun jälkeen
säiliön voi täyttää käyttämällä pistoo‐
lia enintään kaksi kertaa.
Huomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.

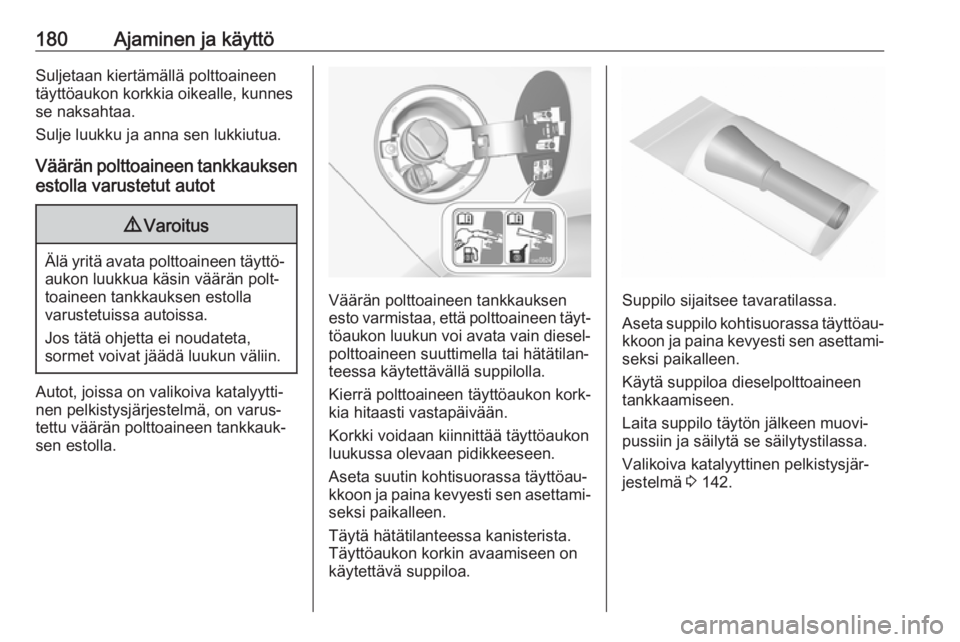

180Ajaminen ja käyttöSuljetaan kiertämällä polttoaineen
täyttöaukon korkkia oikealle, kunnes
se naksahtaa.
Sulje luukku ja anna sen lukkiutua.
Väärän polttoaineen tankkauksen estolla varustetut autot9 Varoitus
Älä yritä avata polttoaineen täyttö‐
aukon luukkua käsin väärän polt‐
toaineen tankkauksen estolla
varustetuissa autoissa.
Jos tätä ohjetta ei noudateta,
sormet voivat jäädä luukun väliin.
Autot, joissa on valikoiva katalyytti‐
nen pelkistysjärjestelmä, on varus‐ tettu väärän polttoaineen tankkauk‐
sen estolla.
Väärän polttoaineen tankkauksen
esto varmistaa, että polttoaineen täyt‐ töaukon luukun voi avata vain diesel‐
polttoaineen suuttimella tai hätätilan‐ teessa käytettävällä suppilolla.
Kierrä polttoaineen täyttöaukon kork‐
kia hitaasti vastapäivään.
Korkki voidaan kiinnittää täyttöaukon
luukussa olevaan pidikkeeseen.
Aseta suutin kohtisuorassa täyttöau‐
kkoon ja paina kevyesti sen asettami‐ seksi paikalleen.
Täytä hätätilanteessa kanisterista.
Täyttöaukon korkin avaamiseen on
käytettävä suppiloa.Suppilo sijaitsee tavaratilassa.
Aseta suppilo kohtisuorassa täyttöau‐ kkoon ja paina kevyesti sen asettami‐seksi paikalleen.
Käytä suppiloa dieselpolttoaineen
tankkaamiseen.
Laita suppilo täytön jälkeen muovi‐
pussiin ja säilytä se säilytystilassa.
Valikoiva katalyyttinen pelkistysjär‐
jestelmä 3 142.

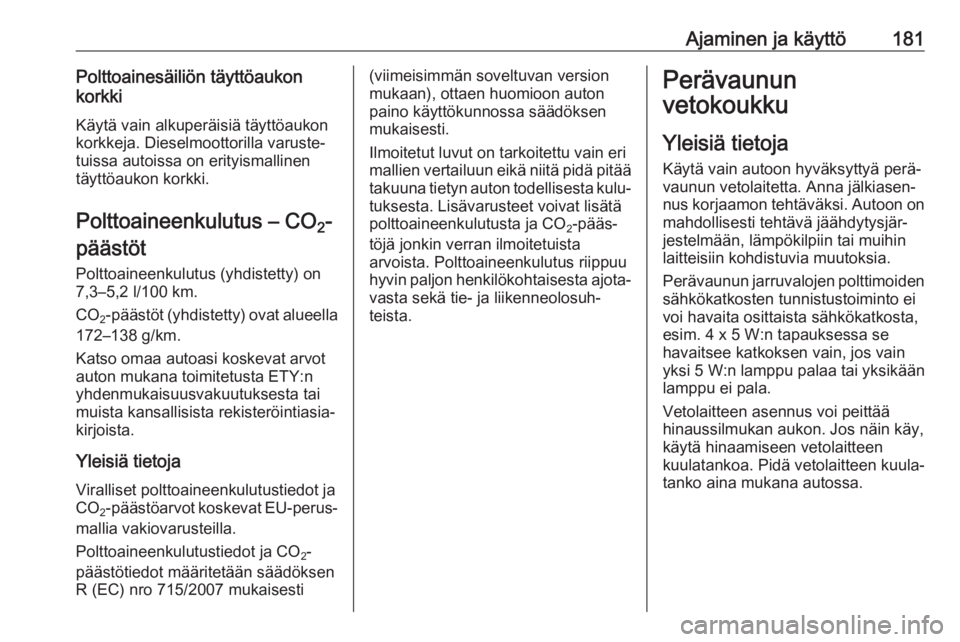

Ajaminen ja käyttö181Polttoainesäiliön täyttöaukon
korkki
Käytä vain alkuperäisiä täyttöaukonkorkkeja. Dieselmoottorilla varuste‐ tuissa autoissa on erityismallinen
täyttöaukon korkki.
Polttoaineenkulutus – CO 2-
päästöt
Polttoaineenkulutus (yhdistetty) on 7,3–5,2 l/100 km.
CO 2-päästöt
(yhdistetty) ovat alueella
172–138 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n
yhdenmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.
Yleisiä tietoja
Viralliset polttoaineenkulutustiedot ja
CO 2-päästöarvot koskevat EU-perus‐
mallia vakiovarusteilla.
Polttoaineenkulutustiedot ja CO 2-
päästötiedot määritetään säädöksen R (EC) nro 715/2007 mukaisesti(viimeisimmän soveltuvan version
mukaan), ottaen huomioon auton
paino käyttökunnossa säädöksen
mukaisesti.
Ilmoitetut luvut on tarkoitettu vain eri
mallien vertailuun eikä niitä pidä pitää
takuuna tietyn auton todellisesta kulu‐ tuksesta. Lisävarusteet voivat lisätä
polttoaineenkulutusta ja CO 2-pääs‐
töjä jonkin verran ilmoitetuista
arvoista. Polttoaineenkulutus riippuu hyvin paljon henkilökohtaisesta ajota‐
vasta sekä tie- ja liikenneolosuh‐
teista.Perävaunun
vetokoukku
Yleisiä tietoja
Käytä vain autoon hyväksyttyä perä‐
vaunun vetolaitetta. Anna jälkiasen‐
nus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjär‐
jestelmään, lämpökilpiin tai muihin
laitteisiin kohdistuvia muutoksia.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta,
esim. 4 x 5 W:n tapauksessa se
havaitsee katkoksen vain, jos vain
yksi 5 W:n lamppu palaa tai yksikään
lamppu ei pala.
Vetolaitteen asennus voi peittää
hinaussilmukan aukon. Jos näin käy,
käytä hinaamiseen vetolaitteen
kuulatankoa. Pidä vetolaitteen kuula‐
tanko aina mukana autossa.

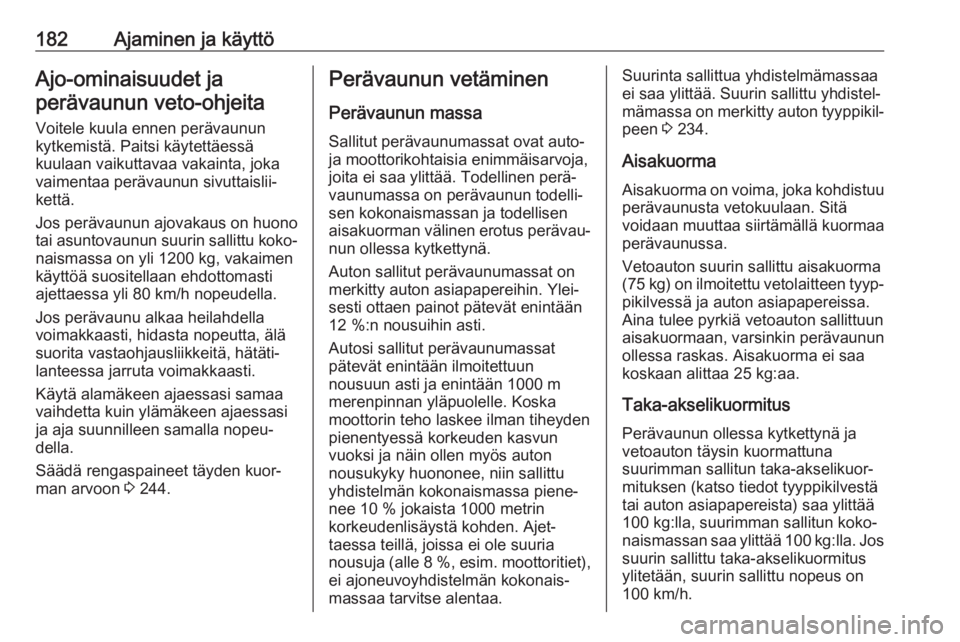

182Ajaminen ja käyttöAjo-ominaisuudet japerävaunun veto-ohjeita
Voitele kuula ennen perävaunun
kytkemistä. Paitsi käytettäessä
kuulaan vaikuttavaa vakainta, joka
vaimentaa perävaunun sivuttaislii‐
kettä.
Jos perävaunun ajovakaus on huono
tai asuntovaunun suurin sallittu koko‐
naismassa on yli 1200 kg, vakaimen
käyttöä suositellaan ehdottomasti
ajettaessa yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella
voimakkaasti, hidasta nopeutta, älä
suorita vastaohjausliikkeitä, hätäti‐
lanteessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi
ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 244.Perävaunun vetäminen
Perävaunun massa Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen
aisakuorman välinen erotus perävau‐ nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen painot pätevät enintään
12 %:n nousuihin asti.
Autosi sallitut perävaunumassat
pätevät enintään ilmoitettuun
nousuun asti ja enintään 1000 m
merenpinnan yläpuolelle. Koska
moottorin teho laskee ilman tiheyden
pienentyessä korkeuden kasvun
vuoksi ja näin ollen myös auton
nousukyky huononee, niin sallittu
yhdistelmän kokonaismassa piene‐
nee 10 % jokaista 1000 metrin
korkeudenlisäystä kohden. Ajet‐
taessa teillä, joissa ei ole suuria
nousuja (alle 8 %, esim. moottoritiet),
ei ajoneuvoyhdistelmän kokonais‐
massaa tarvitse alentaa.Suurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐
peen 3 234.
Aisakuorma
Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä
voidaan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) on ilmoitettu vetolaitteen tyyp‐
pikilvessä ja auton asiapapereissa.
Aina tulee pyrkiä vetoauton sallittuun
aisakuormaan, varsinkin perävaunun
ollessa raskas. Aisakuorma ei saa
koskaan alittaa 25 kg:aa.
Taka-akselikuormitus
Perävaunun ollessa kytkettynä ja
vetoauton täysin kuormattuna
suurimman sallitun taka-akselikuor‐
mituksen (katso tiedot tyyppikilvestä
tai auton asiapapereista) saa ylittää
100 kg:lla, suurimman sallitun koko‐
naismassan saa ylittää 100 kg:lla. Jos
suurin sallittu taka-akselikuormitus
ylitetään, suurin sallittu nopeus on
100 km/h.

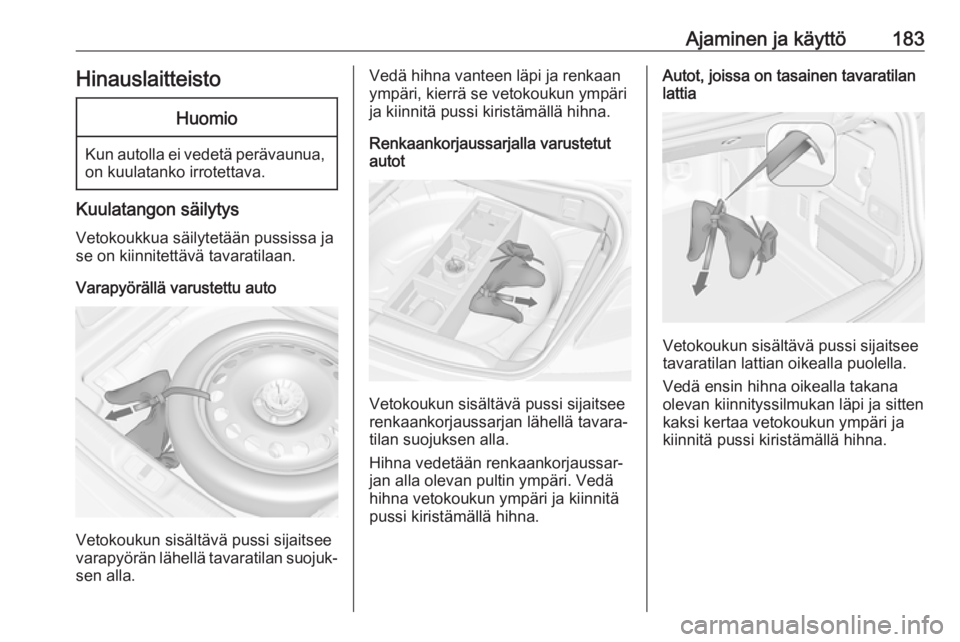

Ajaminen ja käyttö183HinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua,on kuulatanko irrotettava.
Kuulatangon säilytys
Vetokoukkua säilytetään pussissa ja
se on kiinnitettävä tavaratilaan.
Varapyörällä varustettu auto
Vetokoukun sisältävä pussi sijaitsee
varapyörän lähellä tavaratilan suojuk‐
sen alla.
Vedä hihna vanteen läpi ja renkaan
ympäri, kierrä se vetokoukun ympäri
ja kiinnitä pussi kiristämällä hihna.
Renkaankorjaussarjalla varustetut
autot
Vetokoukun sisältävä pussi sijaitsee
renkaankorjaussarjan lähellä tavara‐
tilan suojuksen alla.
Hihna vedetään renkaankorjaussar‐
jan alla olevan pultin ympäri. Vedä
hihna vetokoukun ympäri ja kiinnitä
pussi kiristämällä hihna.
Autot, joissa on tasainen tavaratilan
lattia
Vetokoukun sisältävä pussi sijaitsee
tavaratilan lattian oikealla puolella.
Vedä ensin hihna oikealla takana
olevan kiinnityssilmukan läpi ja sitten
kaksi kertaa vetokoukun ympäri ja
kiinnitä pussi kiristämällä hihna.

184Ajaminen ja käyttöKuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.
Kuulatangon tiukkuuden tarkastus
● Punaisen merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐
tään päin.
● Kääntönupin ja kuulatangon väli‐
sen välin on oltava noin 6 mm.
● Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä
ennen paikalleen asettamista:
● Avaa kuulatangon lukitus kään‐ tämällä avain asentoon c.
● Käännä kiertokahvaa ulosvedet‐
tynä oikealle rajoittimeen asti.
Kuulatangon asennus

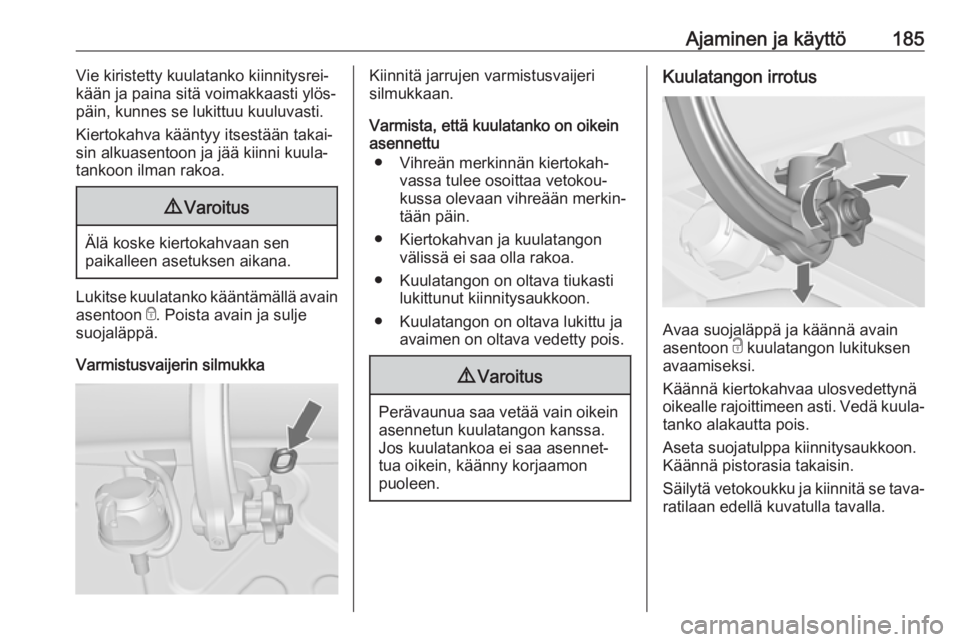

Ajaminen ja käyttö185Vie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐
sin alkuasentoon ja jää kiinni kuula‐ tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen
paikalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje
suojaläppä.
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri
silmukkaan.
Varmista, että kuulatanko on oikein
asennettu
● Vihreän merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐ tään päin.
● Kiertokahvan ja kuulatangon välissä ei saa olla rakoa.
● Kuulatangon on oltava tiukasti lukittunut kiinnitysaukkoon.
● Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.9Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon
puoleen.
Kuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuula‐ tanko alakautta pois.
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.
Säilytä vetokoukku ja kiinnitä se tava‐
ratilaan edellä kuvatulla tavalla.

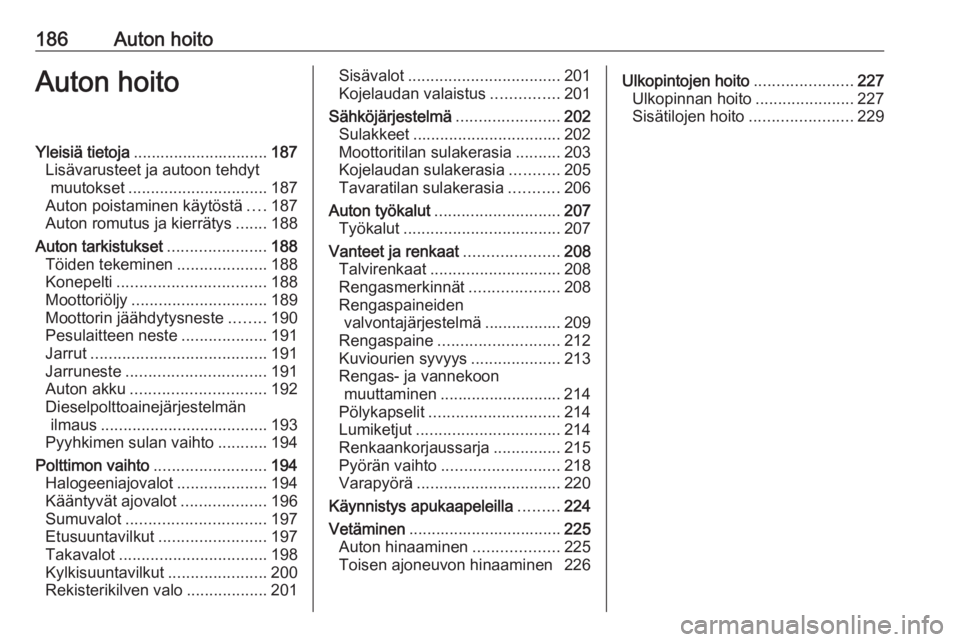

186Auton hoitoAuton hoitoYleisiä tietoja.............................. 187
Lisävarusteet ja autoon tehdyt muutokset ............................... 187
Auton poistaminen käytöstä ....187
Auton romutus ja kierrätys .......188
Auton tarkistukset ......................188
Töiden tekeminen ....................188
Konepelti ................................. 188
Moottoriöljy .............................. 189
Moottorin jäähdytysneste ........190
Pesulaitteen neste ...................191
Jarrut ....................................... 191
Jarruneste ............................... 191
Auton akku .............................. 192
Dieselpolttoainejärjestelmän ilmaus ..................................... 193
Pyyhkimen sulan vaihto ...........194
Polttimon vaihto .........................194
Halogeeniajovalot ....................194
Kääntyvät ajovalot ...................196
Sumuvalot ............................... 197
Etusuuntavilkut ........................ 197
Takavalot ................................. 198
Kylkisuuntavilkut ......................200
Rekisterikilven valo ..................201Sisävalot.................................. 201
Kojelaudan valaistus ...............201
Sähköjärjestelmä .......................202
Sulakkeet ................................. 202
Moottoritilan sulakerasia ..........203
Kojelaudan sulakerasia ...........205
Tavaratilan sulakerasia ...........206
Auton työkalut ............................ 207
Työkalut ................................... 207
Vanteet ja renkaat .....................208
Talvirenkaat ............................. 208
Rengasmerkinnät ....................208
Rengaspaineiden
valvontajärjestelmä ................. 209
Rengaspaine ........................... 212
Kuviourien syvyys ....................213
Rengas- ja vannekoon muuttaminen ........................... 214
Pölykapselit ............................. 214
Lumiketjut ................................ 214
Renkaankorjaussarja ...............215
Pyörän vaihto .......................... 218
Varapyörä ................................ 220
Käynnistys apukaapeleilla .........224
Vetäminen .................................. 225
Auton hinaaminen ...................225
Toisen ajoneuvon hinaaminen 226Ulkopintojen hoito ......................227
Ulkopinnan hoito ......................227
Sisätilojen hoito .......................229

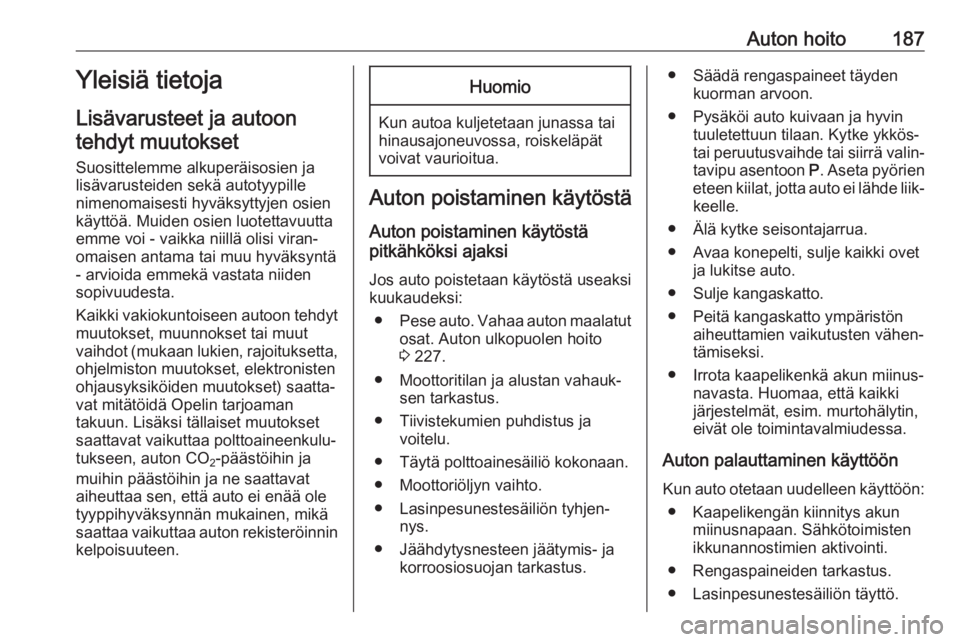

Auton hoito187Yleisiä tietoja
Lisävarusteet ja autoon tehdyt muutokset
Suosittelemme alkuperäisosien ja
lisävarusteiden sekä autotyypille
nimenomaisesti hyväksyttyjen osien käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden
sopivuudesta.
Kaikki vakiokuntoiseen autoon tehdyt
muutokset, muunnokset tai muut
vaihdot (mukaan lukien, rajoituksetta, ohjelmiston muutokset, elektronisten
ohjausyksiköiden muutokset) saatta‐
vat mitätöidä Opelin tarjoaman
takuun. Lisäksi tällaiset muutokset
saattavat vaikuttaa polttoaineenkulu‐
tukseen, auton CO 2-päästöihin ja
muihin päästöihin ja ne saattavat
aiheuttaa sen, että auto ei enää ole tyyppihyväksynnän mukainen, mikä
saattaa vaikuttaa auton rekisteröinnin
kelpoisuuteen.Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
● Pese auto. Vahaa auton maalatut
osat. Auton ulkopuolen hoito
3 227.
● Moottoritilan ja alustan vahauk‐ sen tarkastus.
● Tiivistekumien puhdistus ja voitelu.
● Täytä polttoainesäiliö kokonaan.
● Moottoriöljyn vaihto.
● Lasinpesunestesäiliön tyhjen‐ nys.
● Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus.
● Säädä rengaspaineet täydenkuorman arvoon.
● Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös-
tai peruutusvaihde tai siirrä valin‐
tavipu asentoon P. Aseta pyörien
eteen kiilat, jotta auto ei lähde liik‐ keelle.
● Älä kytke seisontajarrua.
● Avaa konepelti, sulje kaikki ovet ja lukitse auto.
● Sulje kangaskatto.
● Peitä kangaskatto ympäristön aiheuttamien vaikutusten vähen‐
tämiseksi.
● Irrota kaapelikenkä akun miinus‐ navasta. Huomaa, että kaikki
järjestelmät, esim. murtohälytin,
eivät ole toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön: ● Kaapelikengän kiinnitys akun miinusnapaan. Sähkötoimistenikkunannostimien aktivointi.
● Rengaspaineiden tarkastus.
● Lasinpesunestesäiliön täyttö.

188Auton hoito● Moottoriöljyn määrän tarkastus.● Jäähdytysnesteen määrän tarkastus.
● Koska AdBlue-nesteen kesto‐ aika on kaksi vuotta, neste tulee
vaihtaa, jos se on liian vanhaa.
Käänny korjaamon puoleen.
● Kiinnitä tarvittaessa rekisterikilpi.
Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja
kierrätyksestä löytyy www-sivustol‐ tamme lainsäädännön tätä edellyt‐
täessä. Anna auton romutus aina
valtuutetun kierrätyskeskuksen tehtä‐
väksi.Auton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ollessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa
katkaistuna.
9 Vaara
Sytytysjärjestelmässä ja ksenon‐
valoissa on erittäin korkea jännite. Älä koske niihin.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.
