OPEL CASCADA 2019 Manuel d'utilisation (in French)

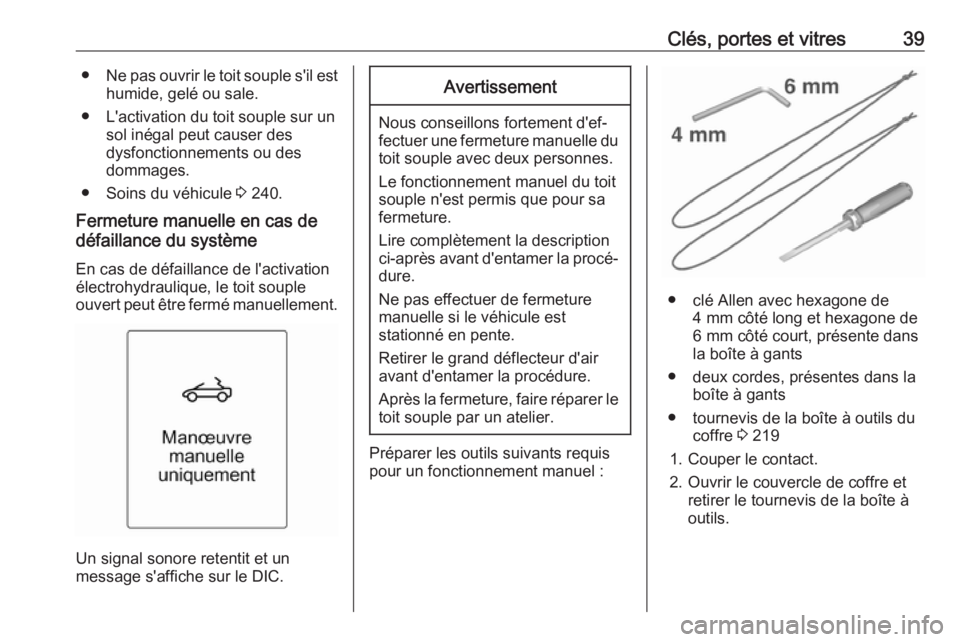

Clés, portes et vitres39●Ne pas ouvrir le toit souple s'il est
humide, gelé ou sale.
● L'activation du toit souple sur un sol inégal peut causer des
dysfonctionnements ou des
dommages.
● Soins du véhicule 3 240.
Fermeture manuelle en cas de défaillance du système
En cas de défaillance de l'activation
électrohydraulique, le toit souple
ouvert peut être fermé manuellement.
Un signal sonore retentit et un
message s'affiche sur le DIC.
Avertissement
Nous conseillons fortement d'ef‐
fectuer une fermeture manuelle du toit souple avec deux personnes.
Le fonctionnement manuel du toit
souple n'est permis que pour sa
fermeture.
Lire complètement la description
ci-après avant d'entamer la procé‐
dure.
Ne pas effectuer de fermeture
manuelle si le véhicule est
stationné en pente.
Retirer le grand déflecteur d'air
avant d'entamer la procédure.
Après la fermeture, faire réparer le toit souple par un atelier.
Préparer les outils suivants requis
pour un fonctionnement manuel :
● clé Allen avec hexagone de 4 mm côté long et hexagone de
6 mm côté court, présente dans
la boîte à gants
● deux cordes, présentes dans la boîte à gants
● tournevis de la boîte à outils du coffre 3 219
1. Couper le contact.
2. Ouvrir le couvercle de coffre et retirer le tournevis de la boîte à
outils.

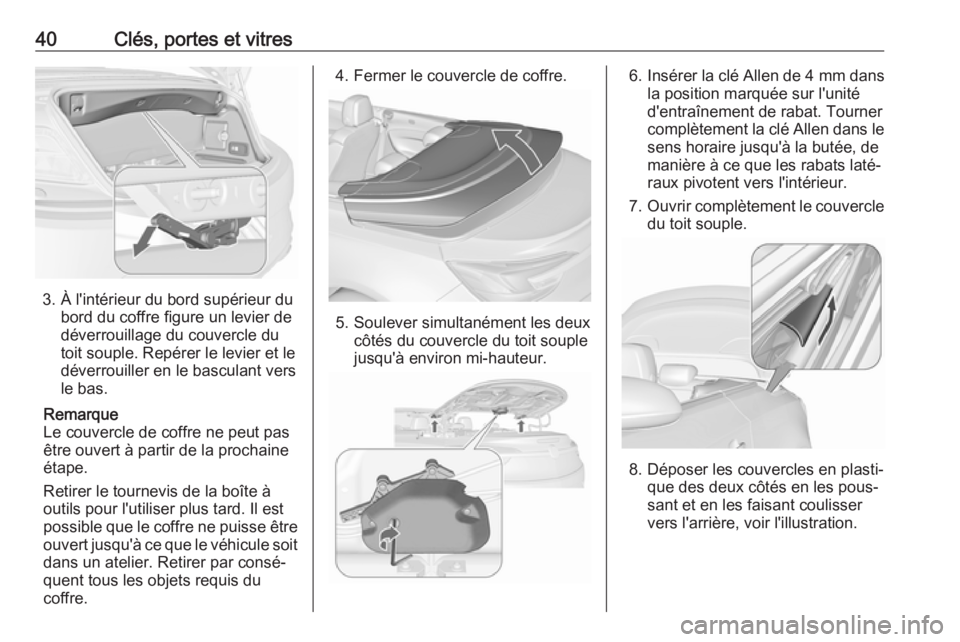

40Clés, portes et vitres
3. À l'intérieur du bord supérieur dubord du coffre figure un levier de
déverrouillage du couvercle du
toit souple. Repérer le levier et le
déverrouiller en le basculant vers
le bas.
Remarque
Le couvercle de coffre ne peut pas
être ouvert à partir de la prochaine
étape.
Retirer le tournevis de la boîte à
outils pour l'utiliser plus tard. Il est possible que le coffre ne puisse être ouvert jusqu'à ce que le véhicule soit
dans un atelier. Retirer par consé‐
quent tous les objets requis du
coffre.
4. Fermer le couvercle de coffre.
5. Soulever simultanément les deux côtés du couvercle du toit souple
jusqu'à environ mi-hauteur.
6. Insérer la clé Allen de 4 mm dans
la position marquée sur l'unité
d'entraînement de rabat. Tourner
complètement la clé Allen dans le sens horaire jusqu'à la butée, de
manière à ce que les rabats laté‐
raux pivotent vers l'intérieur.
7. Ouvrir complètement le couvercle
du toit souple.
8. Déposer les couvercles en plasti‐ que des deux côtés en les pous‐
sant et en les faisant coulisser
vers l'arrière, voir l'illustration.

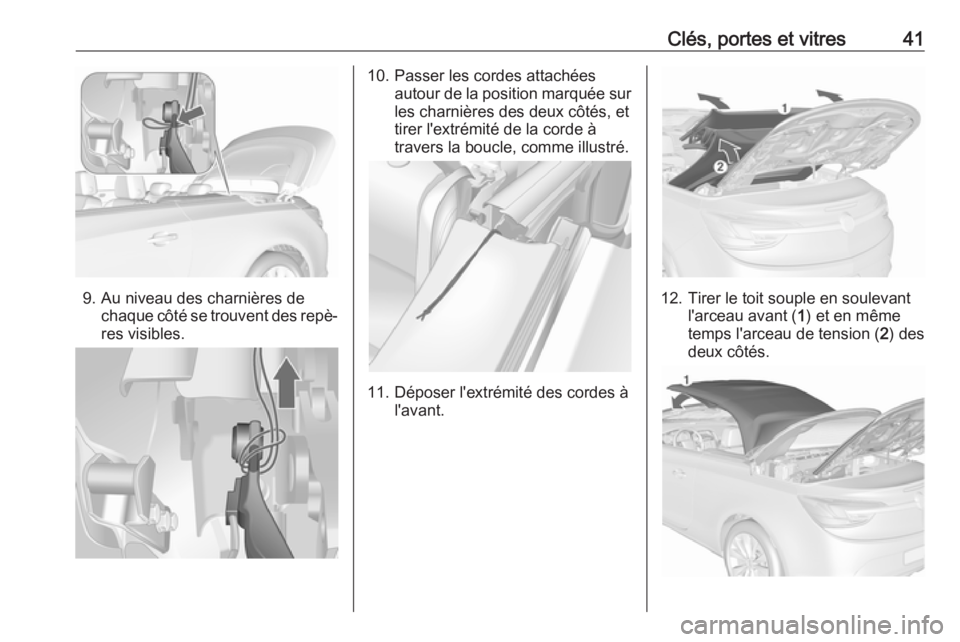

Clés, portes et vitres41
9. Au niveau des charnières dechaque côté se trouvent des repè‐
res visibles.
10. Passer les cordes attachées autour de la position marquée surles charnières des deux côtés, et
tirer l'extrémité de la corde à
travers la boucle, comme illustré.
11. Déposer l'extrémité des cordes à l'avant.
12. Tirer le toit souple en soulevantl'arceau avant ( 1) et en même
temps l'arceau de tension ( 2) des
deux côtés.

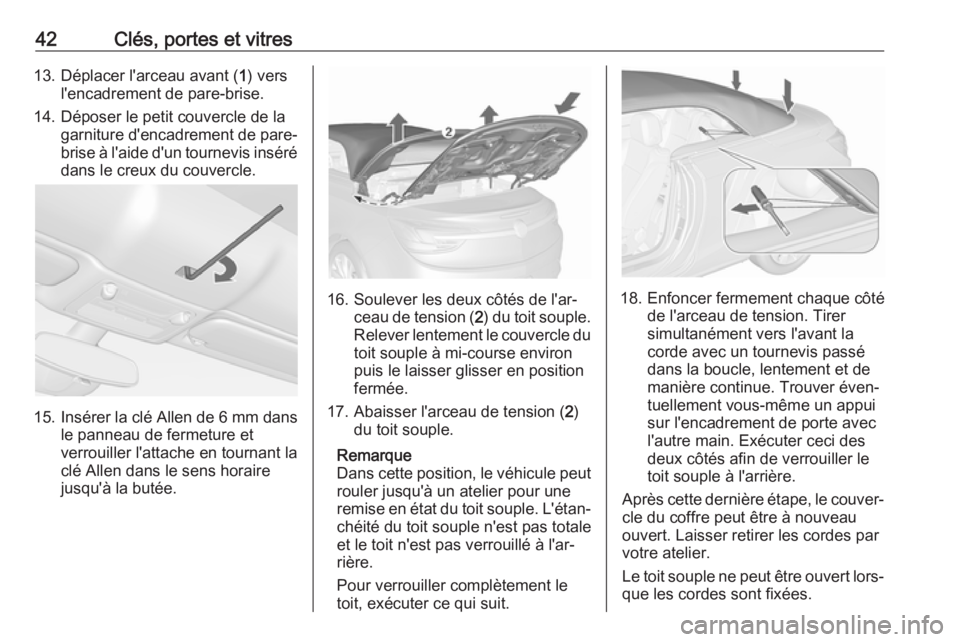

42Clés, portes et vitres13. Déplacer l'arceau avant (1) vers
l'encadrement de pare-brise.
14. Déposer le petit couvercle de la garniture d'encadrement de pare-brise à l'aide d'un tournevis inséré
dans le creux du couvercle.
15. Insérer la clé Allen de 6 mm dans
le panneau de fermeture et
verrouiller l'attache en tournant la
clé Allen dans le sens horaire
jusqu'à la butée.
16. Soulever les deux côtés de l'ar‐ ceau de tension ( 2) du toit souple.
Relever lentement le couvercle du
toit souple à mi-course environ
puis le laisser glisser en position fermée.
17. Abaisser l'arceau de tension ( 2)
du toit souple.
Remarque
Dans cette position, le véhicule peut rouler jusqu'à un atelier pour une
remise en état du toit souple. L'étan‐
chéité du toit souple n'est pas totale
et le toit n'est pas verrouillé à l'ar‐
rière.
Pour verrouiller complètement le toit, exécuter ce qui suit.18. Enfoncer fermement chaque côté de l'arceau de tension. Tirer
simultanément vers l'avant la
corde avec un tournevis passé
dans la boucle, lentement et de
manière continue. Trouver éven‐
tuellement vous-même un appui
sur l'encadrement de porte avec
l'autre main. Exécuter ceci des
deux côtés afin de verrouiller le
toit souple à l'arrière.
Après cette dernière étape, le couver‐ cle du coffre peut être à nouveau
ouvert. Laisser retirer les cordes par
votre atelier.
Le toit souple ne peut être ouvert lors‐
que les cordes sont fixées.

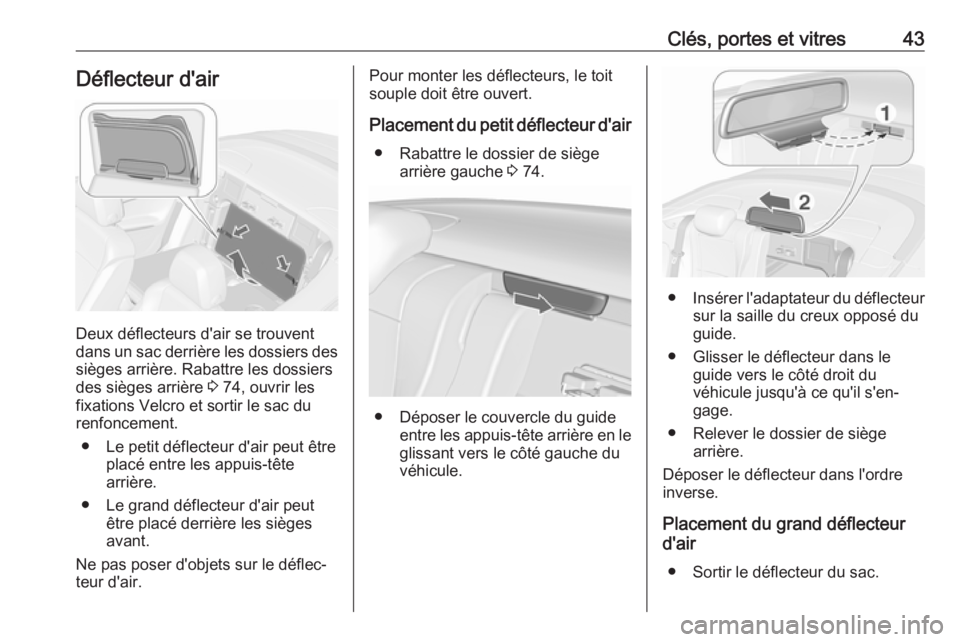

Clés, portes et vitres43Déflecteur d'air
Deux déflecteurs d'air se trouvent
dans un sac derrière les dossiers des
sièges arrière. Rabattre les dossiers
des sièges arrière 3 74, ouvrir les
fixations Velcro et sortir le sac du
renfoncement.
● Le petit déflecteur d'air peut être placé entre les appuis-tête
arrière.
● Le grand déflecteur d'air peut être placé derrière les sièges
avant.
Ne pas poser d'objets sur le déflec‐
teur d'air.
Pour monter les déflecteurs, le toit
souple doit être ouvert.
Placement du petit déflecteur d'air ● Rabattre le dossier de siège arrière gauche 3 74.
● Déposer le couvercle du guide
entre les appuis-tête arrière en le
glissant vers le côté gauche du
véhicule.
● Insérer l'adaptateur du déflecteur
sur la saille du creux opposé du
guide.
● Glisser le déflecteur dans le guide vers le côté droit du
véhicule jusqu'à ce qu'il s'en‐ gage.
● Relever le dossier de siège arrière.
Déposer le déflecteur dans l'ordre
inverse.
Placement du grand déflecteur
d'air
● Sortir le déflecteur du sac.

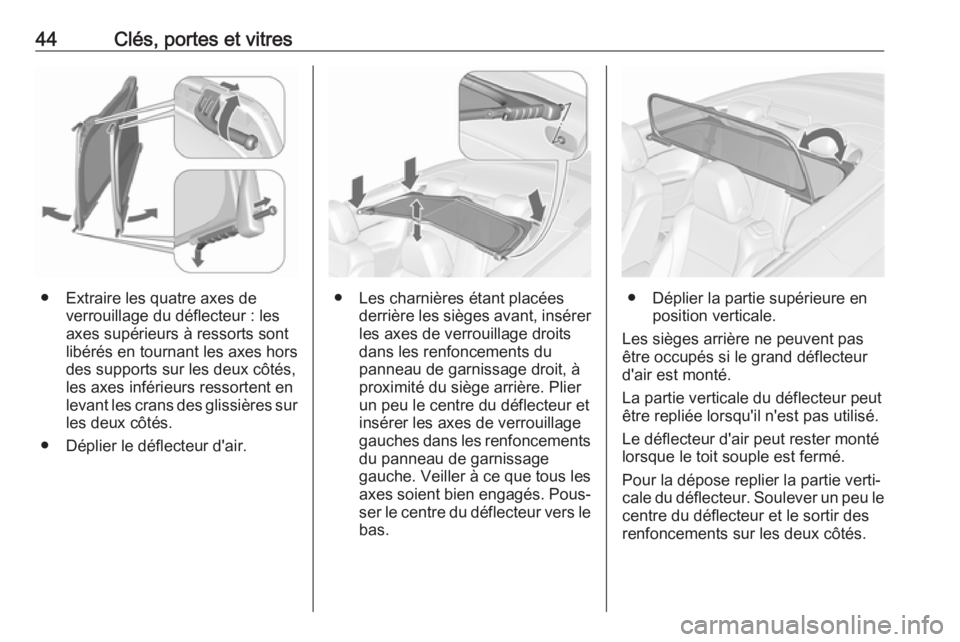

44Clés, portes et vitres
● Extraire les quatre axes deverrouillage du déflecteur : les
axes supérieurs à ressorts sont
libérés en tournant les axes hors
des supports sur les deux côtés,
les axes inférieurs ressortent en
levant les crans des glissières sur
les deux côtés.
● Déplier le déflecteur d'air.● Les charnières étant placées derrière les sièges avant, insérerles axes de verrouillage droits
dans les renfoncements du
panneau de garnissage droit, à
proximité du siège arrière. Plier
un peu le centre du déflecteur et
insérer les axes de verrouillage
gauches dans les renfoncements du panneau de garnissage
gauche. Veiller à ce que tous les
axes soient bien engagés. Pous‐
ser le centre du déflecteur vers le
bas.● Déplier la partie supérieure en position verticale.
Les sièges arrière ne peuvent pas
être occupés si le grand déflecteur
d'air est monté.
La partie verticale du déflecteur peut
être repliée lorsqu'il n'est pas utilisé.
Le déflecteur d'air peut rester monté
lorsque le toit souple est fermé.
Pour la dépose replier la partie verti‐
cale du déflecteur. Soulever un peu le centre du déflecteur et le sortir des
renfoncements sur les deux côtés.

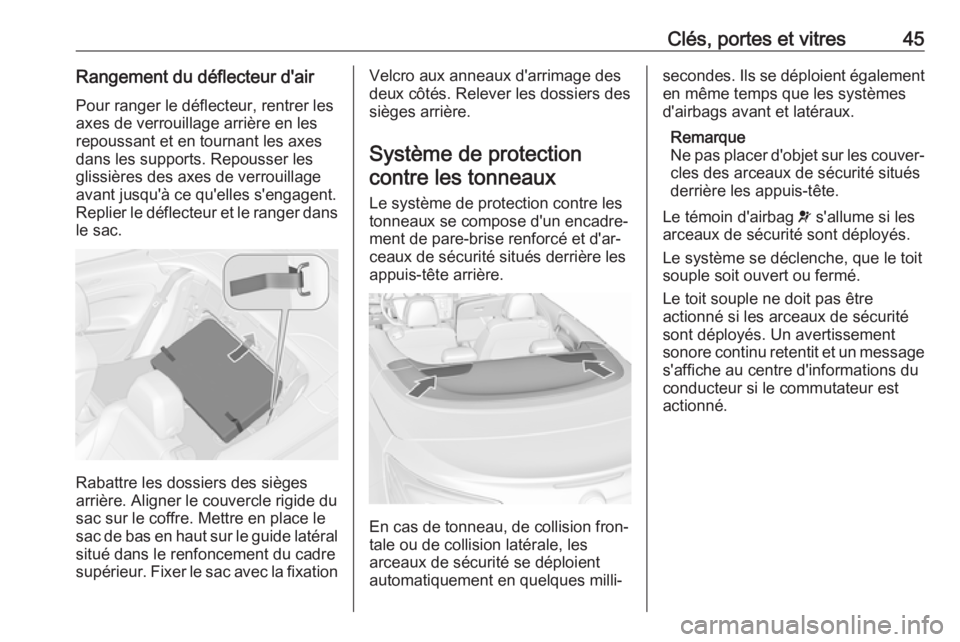

Clés, portes et vitres45Rangement du déflecteur d'air
Pour ranger le déflecteur, rentrer les
axes de verrouillage arrière en les
repoussant et en tournant les axes
dans les supports. Repousser les
glissières des axes de verrouillage
avant jusqu'à ce qu'elles s'engagent.
Replier le déflecteur et le ranger dans le sac.
Rabattre les dossiers des sièges
arrière. Aligner le couvercle rigide du
sac sur le coffre. Mettre en place le
sac de bas en haut sur le guide latéral situé dans le renfoncement du cadre
supérieur. Fixer le sac avec la fixation
Velcro aux anneaux d'arrimage des
deux côtés. Relever les dossiers des
sièges arrière.
Système de protection contre les tonneaux
Le système de protection contre les
tonneaux se compose d'un encadre‐
ment de pare-brise renforcé et d'ar‐
ceaux de sécurité situés derrière les
appuis-tête arrière.
En cas de tonneau, de collision fron‐
tale ou de collision latérale, les
arceaux de sécurité se déploient
automatiquement en quelques milli‐
secondes. Ils se déploient également
en même temps que les systèmes
d'airbags avant et latéraux.
Remarque
Ne pas placer d'objet sur les couver‐ cles des arceaux de sécurité situés
derrière les appuis-tête.
Le témoin d'airbag v s'allume si les
arceaux de sécurité sont déployés.
Le système se déclenche, que le toit
souple soit ouvert ou fermé.
Le toit souple ne doit pas être
actionné si les arceaux de sécurité
sont déployés. Un avertissement
sonore continu retentit et un message
s'affiche au centre d'informations du
conducteur si le commutateur est
actionné.

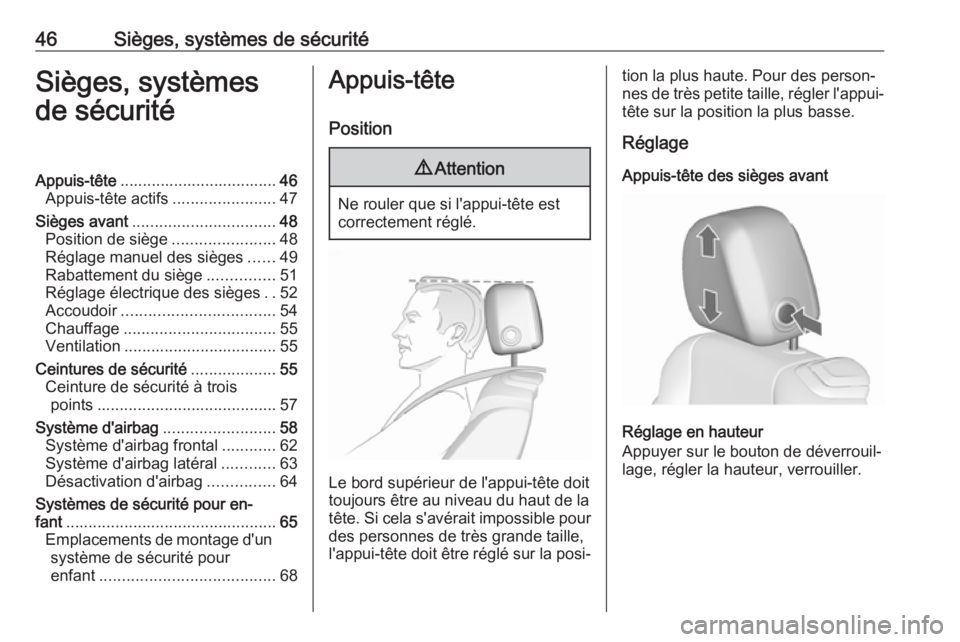

46Sièges, systèmes de sécuritéSièges, systèmes
de sécuritéAppuis-tête ................................... 46
Appuis-tête actifs .......................47
Sièges avant ................................ 48
Position de siège .......................48
Réglage manuel des sièges ......49
Rabattement du siège ...............51
Réglage électrique des sièges ..52
Accoudoir .................................. 54
Chauffage .................................. 55
Ventilation .................................. 55
Ceintures de sécurité ...................55
Ceinture de sécurité à trois points ........................................ 57
Système d'airbag .........................58
Système d'airbag frontal ............62
Système d'airbag latéral ............63
Désactivation d'airbag ...............64
Systèmes de sécurité pour en‐
fant ............................................... 65
Emplacements de montage d'un système de sécurité pour
enfant ....................................... 68Appuis-tête
Position9 Attention
Ne rouler que si l'appui-tête est
correctement réglé.
Le bord supérieur de l'appui-tête doit
toujours être au niveau du haut de la
tête. Si cela s'avérait impossible pour des personnes de très grande taille,
l'appui-tête doit être réglé sur la posi‐
tion la plus haute. Pour des person‐
nes de très petite taille, régler l'appui- tête sur la position la plus basse.
Réglage
Appuis-tête des sièges avant
Réglage en hauteur
Appuyer sur le bouton de déverrouil‐
lage, régler la hauteur, verrouiller.

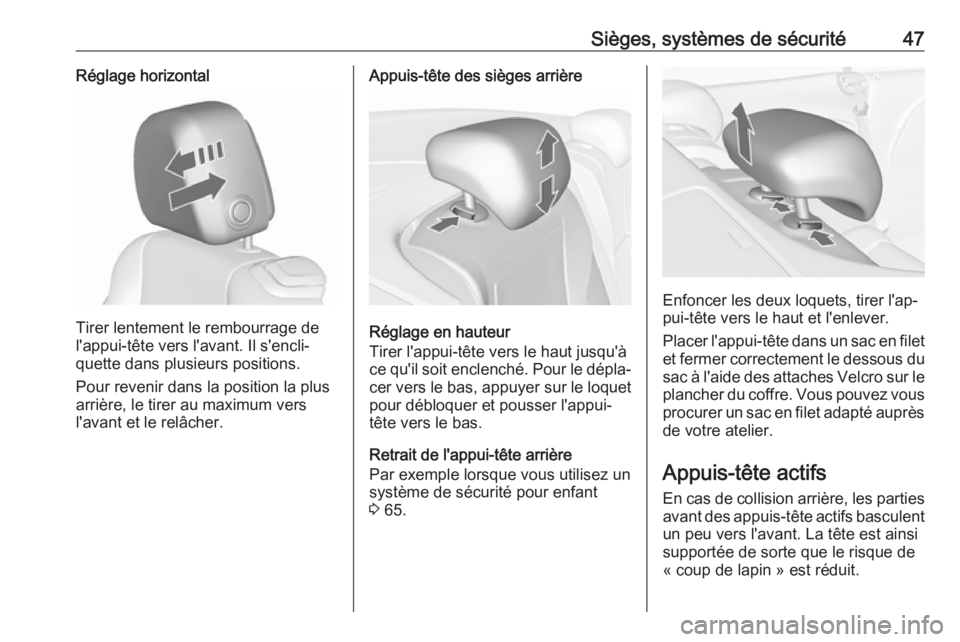

Sièges, systèmes de sécurité47Réglage horizontal
Tirer lentement le rembourrage de
l'appui-tête vers l'avant. Il s'encli‐
quette dans plusieurs positions.
Pour revenir dans la position la plus
arrière, le tirer au maximum vers
l'avant et le relâcher.
Appuis-tête des sièges arrière
Réglage en hauteur
Tirer l'appui-tête vers le haut jusqu'à
ce qu'il soit enclenché. Pour le dépla‐
cer vers le bas, appuyer sur le loquet pour débloquer et pousser l'appui-
tête vers le bas.
Retrait de l'appui-tête arrière
Par exemple lorsque vous utilisez un
système de sécurité pour enfant 3 65.
Enfoncer les deux loquets, tirer l'ap‐
pui-tête vers le haut et l'enlever.
Placer l'appui-tête dans un sac en filet et fermer correctement le dessous du
sac à l'aide des attaches Velcro sur le
plancher du coffre. Vous pouvez vous procurer un sac en filet adapté auprès
de votre atelier.
Appuis-tête actifs En cas de collision arrière, les parties
avant des appuis-tête actifs basculent
un peu vers l'avant. La tête est ainsi
supportée de sorte que le risque de
« coup de lapin » est réduit.

48Sièges, systèmes de sécuritéRemarque
Des accessoires homologués
peuvent uniquement être montés si
le siège n'est pas utilisé.Sièges avant
Position de siège9 Attention
Ne conduire que si le siège est
correctement réglé.
9 Danger
Ne pas s'asseoir à moins de
25 cm du volant afin de permettre
le déploiement de l'airbag en toute sécurité.
9 Attention
Ne jamais régler les sièges en
roulant. Ils pourraient se déplacer
de manière incontrôlée.
9 Attention
Ne jamais ranger d'objets sous les
sièges.
● S'asseoir avec les fesses aussi près que possible du dossier.
Ajuster la distance entre le siège
et les pédales de sorte que les
jambes soient légèrement
fléchies en enfonçant les péda‐
les. Reculer au maximum le
siège du passager avant.
● Régler la hauteur de siège suffi‐ samment haut que pour disposer
d'un champ de vision claire de
tous les côtés et de tous les
instruments. Respecter un écar‐
tement d'au moins une main
entre la tête et le cadre du toit.
