OPEL COMBO 2014 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2014, Model line: COMBO, Model: OPEL COMBO 2014Pages: 179, PDF Size: 4.15 MB
Page 51 of 179

Seter og sikkerhetsutstyr49
ISOFIX størrelsesklasse og seteinnretningA - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.
Page 52 of 179

50Seter og sikkerhetsutstyrISOFIX
barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Før et barnesete festes, justeres
hodestøtten til bruksposisjon 3 31.
Top-Tether
barnesikringsutstyr
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert som IUF i ta‐
bellen.
Page 53 of 179

Oppbevaring og transport51Oppbevaring og
transportOppbevaringsrom ........................51
Bagasjerom .................................. 53
Takstativsystem ........................... 56
Informasjon om lasting ................. 57Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan passasjerer og
fører kan skades av gjenstander
som slynges ut ved hard oppbrem‐ sing, plutselig retningsendring el‐
ler en ulykke.
Oppbevaringsplasser i
instrumentpanelet
Bilen har oppbevaringsrom i instru‐
mentpanelet.
Dokumentholder
Trekk bakre del av dokumentholde‐
ren opp fra instrumentpanelet og la den hvile i vippet posisjon.
Fold bort ved å senke dokumenthol‐
deren tilbake i instrumentpanelet.
Trykk ned til den klikker på plass.
Page 54 of 179

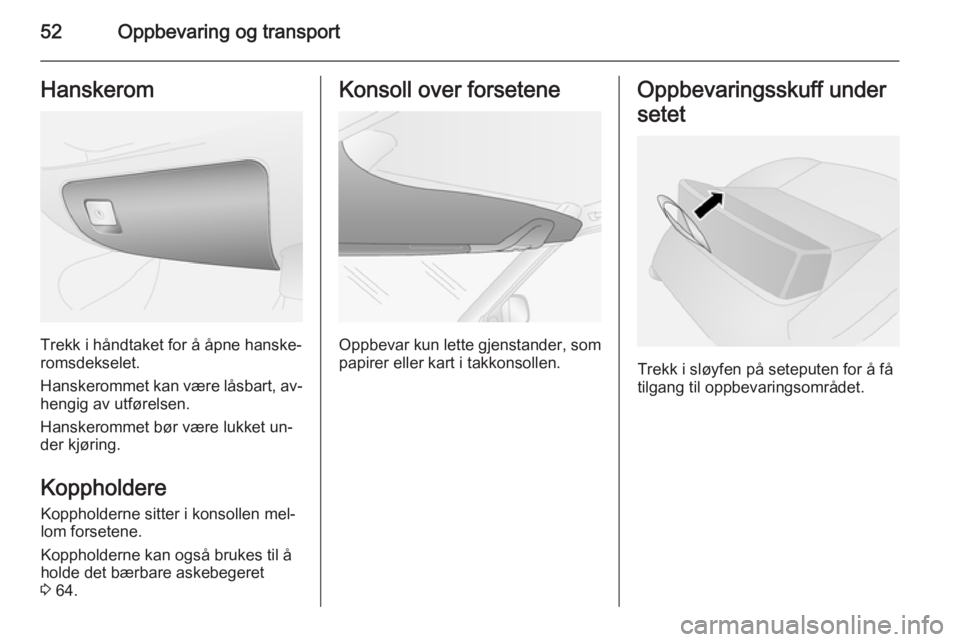

52Oppbevaring og transportHanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet kan være låsbart, av‐
hengig av utførelsen.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere Koppholderne sitter i konsollen mel‐
lom forsetene.
Koppholderne kan også brukes til å
holde det bærbare askebegeret
3 64.
Konsoll over forsetene
Oppbevar kun lette gjenstander, som
papirer eller kart i takkonsollen.
Oppbevaringsskuff under
setet
Trekk i sløyfen på seteputen for å få
tilgang til oppbevaringsområdet.
Page 55 of 179

Oppbevaring og transport53Bagasjerom
Felle ned bakseteryggene Bakseteryggen er i to deler. Begge
deler kan felles ned.
Fjern bagasjeromsdekselet hvis nød‐
vendig.
Trykk på låsen, og trykk hodestøttene
ned.
Dra i frigjøringsspaken på en eller
begge sider og fell seteryggene ned
på seteputen.
Trekk i hendelen for å utløse, sete‐
bunnen er strammet og begynner å
heves automatisk.
Fold setet helt forover.
Fold opp ved å senke setene til gulvet til de klikker på plass. Løft seteryg‐
gene og før dem til oppreist stilling til
du hører at de smekker i lås.
Seteryggene er riktig låst hvis de to
røde merkene frigjøringsspakene
ikke lenger er synlige.
Pass på at setebeltene er plassert rik‐
tig før du setter setene tilbake i rett
stilling.9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, ellers er det fare for personskader og skader på la‐
sten eller bilen ved en eventuell
bråbremsing eller kollisjon.
Bagasjeromsdeksel
Uttrekkbart bagasjeromstrekk Legg aldri tunge eller skarpe gjen‐
stander på det uttrekkbare bagasje‐
romsdekselet.
Page 56 of 179

54Oppbevaring og transport
Lukke
Dra bagasjeromsdekselet bakover
med håndtaket, og hekt det på hol‐
derne på sidene.
Åpne
Fjern bagasjeromsdekslet fra festene i sidene. Hold i dekslet og før det inn
til det er helt rullet opp.
Demontere
Åpne bagasjeromstrekket.
Trekk i utløserspaken og løft dekslet
fra festene.
Montering
Sett inn en av sidene på bagasje‐
romsdekslet i sporet, og trekk i utlø‐ serspaken. Sett inn bagasjeroms‐
dekslet og fest.
Page 57 of 179

Oppbevaring og transport55
Hattehylle bak
Pakkehyllen består av to deler; en
fremre og en bakre del. Den fremre
delen kan åpnes og lukkes for mer
fleksibel utnyttelse av bagasjerom‐
met.
Legg aldri svært tunge eller skarpe
gjenstander på hattehyllen bak.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er
tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.Hattehyllen bak kan monteres i
to stillinger, dvs. den øvre
eller nedre stillingen. I den nedre stil‐
lingen er maksimalt tillatt last 70 kg.
Demontere
Hvis baksetene er felt sammen, tar du ut hattehyllen og setter den vannrett
mellom forsetene og de sammenfelte baksetene.Merk
Av sikkerhetsgrunner må du ikke
plassere last på de sammenfelte
baksetene.
For å ta den ut løfter du den fremre delen av hattehyllen ved å løsne den
fra festene foran ( 1) på begge sider.
Page 58 of 179

56Oppbevaring og transport
Løft den bakre delen av hattehyllen
ved å løsne den fra de bakre festene
( 2 og 3) på begge sider.
Montering
Sette på plass hattehyllen igjen ved å feste den i festene foran og bak på
begge sider.
Festeringer Varebil
Festeringene er beregnet for sikring
av gjenstander mot å gli, f.eks. ved
bruk av stropper eller bagasjenett.
Combo TourTakstativsystem
Takstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell. Kontakt et verksted for mer in‐
formasjon.
Følg monteringsanvisningen for tak‐ stativet og ta det av når det ikke er i bruk.
Montering av takstativ
Page 59 of 179

Oppbevaring og transport57
For å feste et takstativ fører du feste‐
boltene inn i hullene som er vist på il‐
lustrasjonen.Informasjon om lasting
■ Tunge gjenstander i bagasjerom‐ met bør plasseres jevnt og så langtfremme som mulig. Når gjenstan‐
der kan stables, skal de tyngste leg‐
ges nederst.
■ Sikre gjenstandene med surre‐ stropper i festeringer 3 56.
■ Sikre løse gjenstander i bagasje‐ rommet slik at de ikke kan forskyveseg.
■ Ved transport av gjenstander i ba‐ gasjerommet må bakseteryggene
ikke ligge skrått forover eller være
felt ned.
■ Ikke la lasten stikke opp over over‐ kanten av seteryggene.
■ Legg ingen gjenstander på det ut‐ trekkbare bagasjeromsdekselet
3 53 eller på instrumentpanelet, og
dekk ikke føleren oppå instrument‐
panelet 3 93.■ Lasten må ikke blokkere for bruken
av pedalene, håndbremsen og gir‐spaken og ikke hindre bilførerens
bevegelser. Ingen løse gjenstander
må oppbevares i kupeen.
■ Ikke kjør med åpent bagasjerom.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
■ Nyttelasten er differansen mellom tillatt totalvekt (se identifikasjons‐platen 3 154) og EU-egenvekten.
Nyttelasten beregnes ved hjelp av dataene i vekttabellen foran i denne
instruksjonsboken.
I EU-vekten inngår vekten av fører
( 68 kg), bagasje (7 kg) og alle væs‐
ker (tanken 90 % full).
Page 60 of 179

58Oppbevaring og transport
Ekstrautstyr og tilbehør øker egen‐
vekten.
■ Når du kjører med last på taket, er bilen mer utsatt for sidevind og det
virker negativt inn på kjøreegen‐
skapene på grunn av at bilen har et høyere tyngdepunkt. Fordel lasten
jevnt, og sikre den forsvarlig med
festestropper. Tilpass dekktrykk og
bilens hastighet til lastetilstanden.
Kontroller og etterstram stroppene
hyppig.
Kjør ikke fortere enn 120 km/t.
Tillatt taklast (som inkluderer vek‐
ten på takstativet) er 100 kg. Tak‐
lasten er den samlede vekten av la‐ stestativet og lasten.
