Bilvård129
4. Skruva loss de fyra skruvarnamed en skruvmejsel. Vrid backlju‐
sets lamphållare moturs och byt
lampan.
5. Ta bort lamphållare och tätning från lamphöljet.
6. Tryck in glödlampan något i lamp‐
hållaren, vrid moturs, ta bort och
byt glödlampan.Bromsljus ( 1)
Blinkersljus ( 2)
Bakljus ( 3)
Bakljus/dimsljus ( 4)
7. Sätt in tätningen på lamphållaren,
se till att den sitter korrekt. Mon‐
tera lamphållaren i lamphöljet, se
till att den hakar i korrekt. Dra åt
de fyra fästskruvarna med en
skruvmejsel.
8. Sätt in backljusets lamphållare och vrid medurs tills den sitter
fast.
9. Sätt tillbaka kontakten.
10. Sätt in lamphöljet i karossen, se till
att det placeras rätt. Dra åt de tre
fästskruvarna.
Sidoblinkers
Låt en verkstad utföra lampbyte.
Högt mittmonterat
bromsljus
Låt en verkstad utföra lampbyte.

130BilvårdRegistreringsskyltsbelys‐
ning
Baklucka
1. Sätt in skruvmejseln som pilarna anger, tryck åt sidan och lossa
lamphuset.
2. Vrid lamphållaren moturs för att ta
bort den från lamphuset. Dra ut
lampan.
3. Sätt i en ny glödlampa.
4. Sätt in lamphållaren i lamphuset och vrid den åt höger.
5. Sätt tillbaka lamphuset, se till att det kommer rätt.
Bakdörrar
1. Sätt in skruvmejseln som pilarna anger, tryck åt vänster och lossa
lamphuset.
2. Tryck glödlampan lätt mot fjäder‐ klämman och ta ut den.
3. Sätt i en ny glödlampa.
4. Sätt tillbaka lamphuset, se till att det kommer rätt.

Bilvård131KupébelysningFrämre och bakre
innerbelysning
1. Ta bort lampglaset med en platt‐ skruvmejsel.
2. Öppna det bakre locket.
3. Byt glödlampan.
4. Stäng det bakre locket.
5. Sätt tillbaka lampglaset.
Innerbelysning och läslampor fram
1. Ta bort lampglaset med en platt‐ skruvmejsel.
2. Öppna det bakre locket.
3. Byt glödlamporna.
4. Stäng det bakre locket.
5. Sätt tillbaka lampglaset.
Borttagbar bakre innerbelysning
1. Tryck på knappen upptill på lamp‐
enheten för att lossa den.

132Bilvård
2.Bänd loss lampenheten i de punk‐
ter som visas.
3. Byt glödlampan och se till att den hakar i korrekt.
4. Sätt tillbaka lampenheten.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns två säkringscentraler i bilen: ■ På höger sida av motorrummet, bredvid batteriet.
■ Bakom en lucka i den undre delen av instrumentpanelen, på förarsi‐
dan.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

Bilvård133

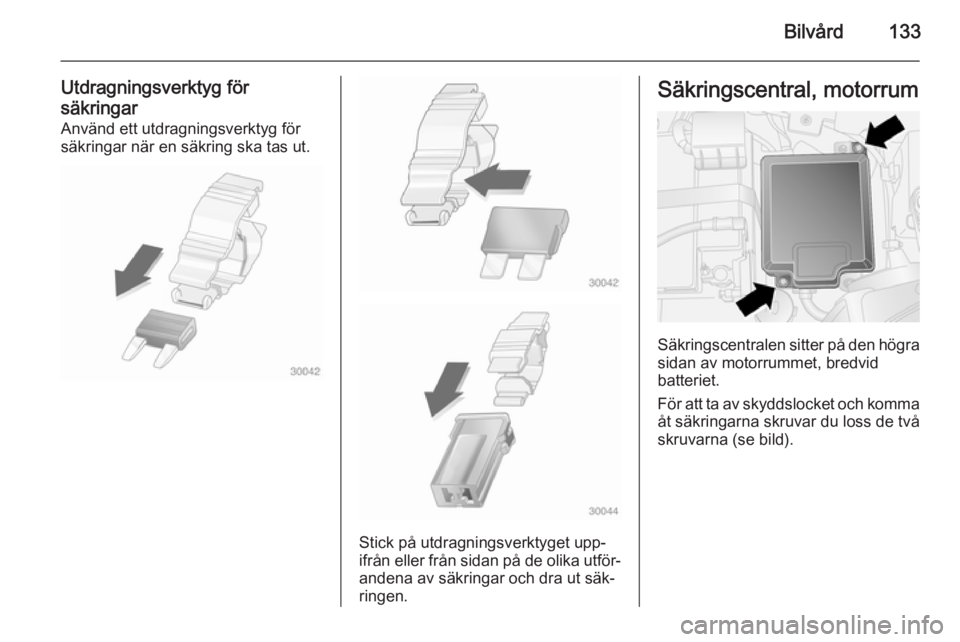

Utdragningsverktyg för
säkringar Använd ett utdragningsverktyg för
säkringar när en säkring ska tas ut.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringscentralen sitter på den högra
sidan av motorrummet, bredvid
batteriet.
För att ta av skyddslocket och komma
åt säkringarna skruvar du loss de två
skruvarna (se bild).

134Bilvård
NrStrömkretsF09Kontakt bakdörrF10SignalhornF14HelljusF15PTCI-värmareF19LuftkonditioneringF20BakruteuppvärmningF21BränslepumpF30DimljusF84CNG-systemF85EluttagF86Cigarettändare, uppvärmbarasätenF87Stopp-start-systemF88Spegelvärme
Sätt tillbaka locket på säkringsboxen
när trasiga säkringar bytts.
Om säkringshållarens lock inte är ord‐ entligt stängt kan funktionsfel inträffa.
Säkringscentral,
instrumentpanel
Säkringscentralen sitter bakom en
lucka i den undre delen av instru‐
mentpanelen, på förarsidan.

Bilvård135

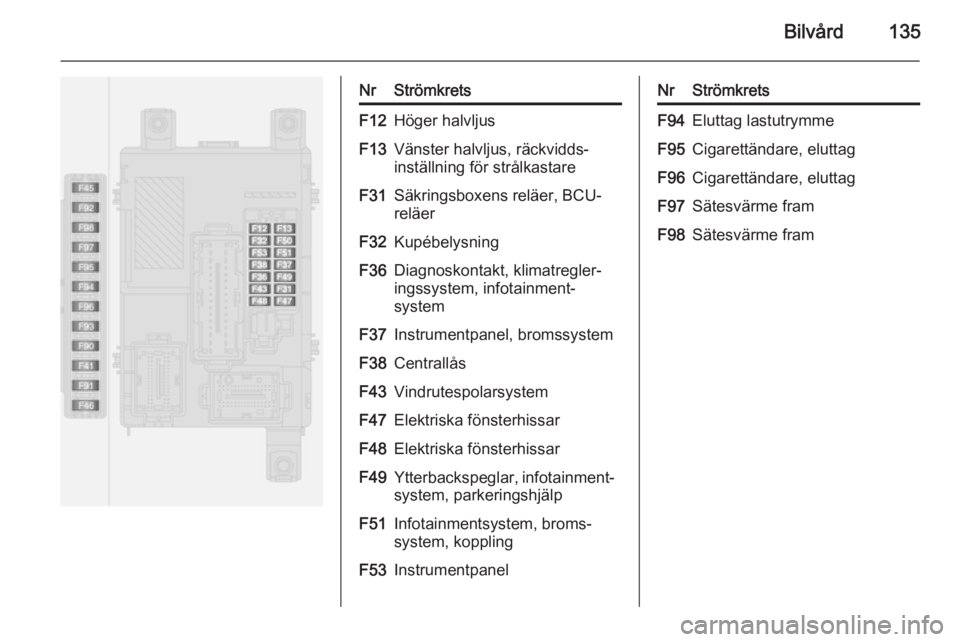

NrStrömkretsF12Höger halvljusF13Vänster halvljus, räckvidds‐
inställning för strålkastareF31Säkringsboxens reläer, BCU-
reläerF32KupébelysningF36Diagnoskontakt, klimatregler‐
ingssystem, infotainment‐
systemF37Instrumentpanel, bromssystemF38CentrallåsF43VindrutespolarsystemF47Elektriska fönsterhissarF48Elektriska fönsterhissarF49Ytterbackspeglar, infotainment‐
system, parkeringshjälpF51Infotainmentsystem, broms‐
system, kopplingF53InstrumentpanelNrStrömkretsF94Eluttag lastutrymmeF95Cigarettändare, eluttagF96Cigarettändare, eluttagF97Sätesvärme framF98Sätesvärme fram

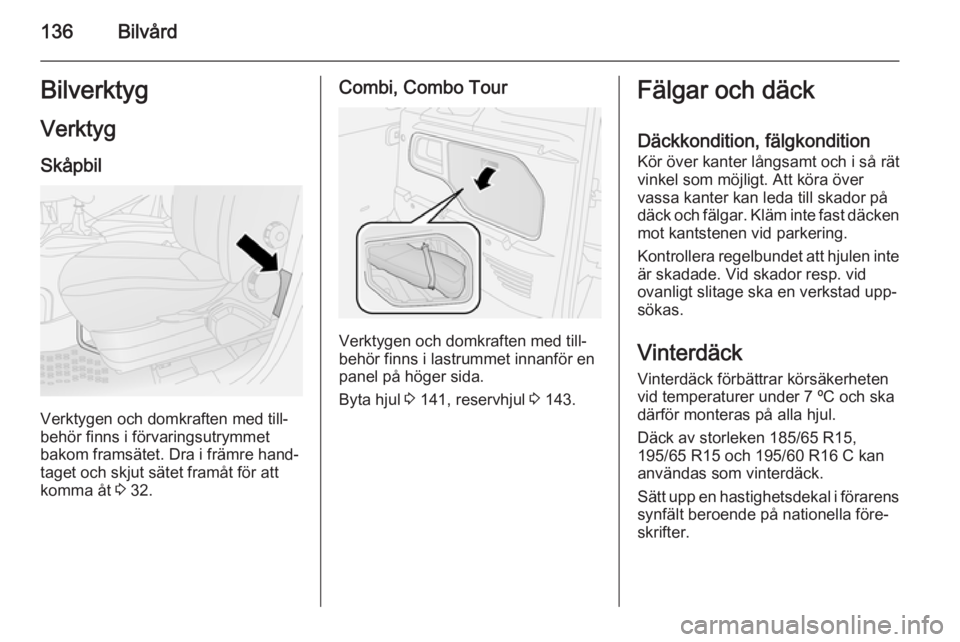

136BilvårdBilverktygVerktyg
Skåpbil
Verktygen och domkraften med till‐
behör finns i förvaringsutrymmet
bakom framsätet. Dra i främre hand‐
taget och skjut sätet framåt för att
komma åt 3 32.
Combi, Combo Tour
Verktygen och domkraften med till‐
behör finns i lastrummet innanför en panel på höger sida.
Byta hjul 3 141, reservhjul 3 143.
Fälgar och däck
Däckkondition, fälgkondition
Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerhetenvid temperaturer under 7 ºC och ska därför monteras på alla hjul.
Däck av storleken 185/65 R15,
195/65 R15 och 195/60 R16 C kan
användas som vinterdäck.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.

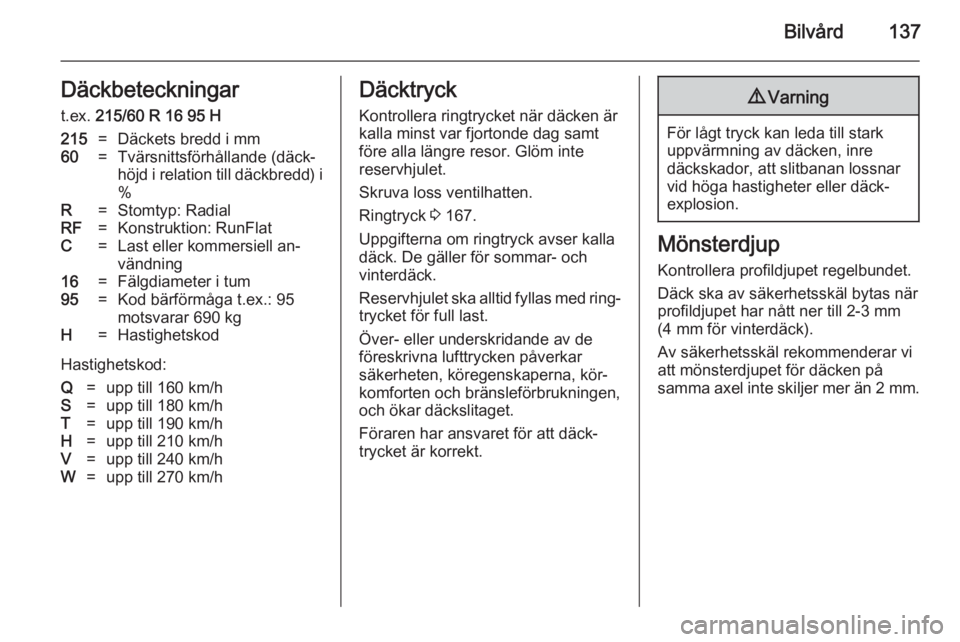

Bilvård137Däckbeteckningart.ex. 215/60 R 16 95 H215=Däckets bredd i mm60=Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i
%R=Stomtyp: RadialRF=Konstruktion: RunFlatC=Last eller kommersiell an‐
vändning16=Fälgdiameter i tum95=Kod bärförmåga t.ex.: 95
motsvarar 690 kgH=Hastighetskod
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/hDäcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet.
Skruva loss ventilhatten.
Ringtryck 3 167.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl bytas när
profildjupet har nått ner till 2-3 mm
(4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.

138Bilvård

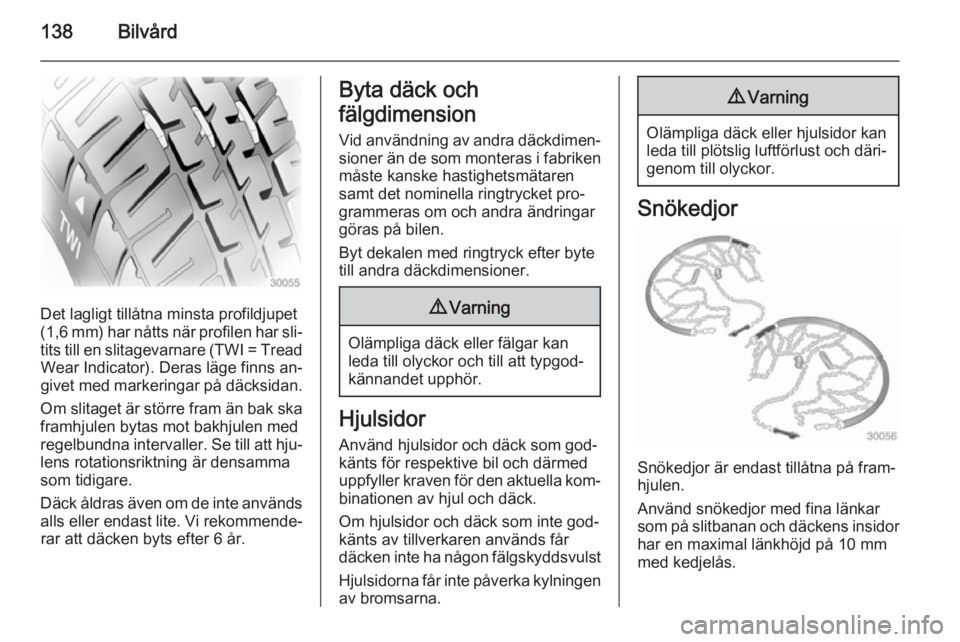

Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen bytas mot bakhjulen med
regelbundna intervaller. Se till att hju‐
lens rotationsriktning är densamma
som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐ rar att däcken byts efter 6 år.
Byta däck och
fälgdimension Vid användning av andra däckdimen‐ sioner än de som monteras i fabriken
måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐
grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Använd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte god‐
känts av tillverkaren används får
däcken inte ha någon fälgskyddsvulst
Hjulsidorna får inte påverka kylningen av bromsarna.
9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Snökedjor
Snökedjor är endast tillåtna på fram‐
hjulen.
Använd snökedjor med fina länkar
som på slitbanan och däckens insidor
har en maximal länkhöjd på 10 mm
med kedjelås.
