OPEL COMBO 2014 Uživatelská příručka (in Czech)

Sedadla, zádržné prvky49Místa pro instalaci dětských zádržných systémůPřípustné možnosti pro instalaci dětského zádržného systému
Hmotnostní a věkové kategorie
Sedadlo předního spolujezdceDruhá řadaTřetí řadazapnutý airbagvypnutý airbagvnější sedadloprostřední sedadloSkupina 0: do 10 kg
nebo přibližně 10 měsícůXU 1U,
nebo přibližně 2 letXU 1U,
nebo přibližně 8 měsíců až 4 rokyXU 1U,
nebo přibližně 3 až 7 letXXUUXSkupina III: 22 až 36 kg
nebo přibližně 6 až 12 letXXUUX

50Sedadla, zádržné prvky
1=Pouze pokud je vypnut systém čelních airbagů sedadla. Při upevňování tříbodového bezpečnostního pásu posuňtemechanismus pro výškové nastavení do nejvyšší polohy a zajistěte, aby bezpečnostní pás směřoval dopředu
z nejvyššího bodu ukotvení. Nastavte sklon opěradla sedadla co možná nejsvisleji, abyste zajistili utažení pásu na
straně přezky.<=K dispozici je sedadlo vozidla s ukotvením ISOFIX. Pokud použijete ISOFIX, je možné použít pouze dětský zádržný
systém ISOFIX schválený pro toto vozidlo.U=Obecně vhodná sedačka ve spojení s tříbodovým bezpečnostním pásem.X=V této váhové třídě není povolen žádný dětský zádržný systém.
Přípustné možnosti pro instalaci dětského zádržného systému ISOFIX
Hmotnostní kategorieVelikostní
kategorieÚchytSedadlo
spolujezdceNa vnějších
sedadlech ve
druhé řaděNa prostředním
sedadle ve druhé
řaděNa sedadlech
ve třetí řaděSkupina 0: do 10 kgEISO/R1XILXXSkupina 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XX1)
Dětskou autosedačku Isofix lze upevnit zvednutím hlavové opěrky zcela nahoru.

Sedadla, zádržné prvky51Hmotnostní kategorieVelikostní
kategorieÚchytSedadlo
spolujezdceNa vnějších
sedadlech ve
druhé řaděNa prostředním
sedadle ve druhé
řaděNa sedadlech
ve třetí řaděSkupina I: 9 až 18 kgDISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXXIL=Vhodné pro specifické zádržné systémy ISOFIX následujících kategorií: ‘specifické-vozidlo’, ‘omezený’ nebo ‘po‐
louniverzální’. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla.IUF=Vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii
a obrácené po směru jízdy.X=V této váhové třídě není schválen žádný ISOFIX dětský zádržný systém.
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3=Dětské zádržné systémy obrácené po směru jízdy pro větší děti ve váhové kategorii 9 až 18 kg.B - ISO/F2=Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.B1 - ISO/F2X=Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.C - ISO/R3=Dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kg.D - ISO/R2=Dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kg.E - ISO/R1=Dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg.1) Dětskou autosedačku Isofix lze upevnit zvednutím hlavové opěrky zcela nahoru.

52Sedadla, zádržné prvkyDětské zádržné systémy
ISOFIX
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Polohy dětských zádržných systémů
ISOFIX specifické pro vozidlo jsou
označeny v tabulce IL.

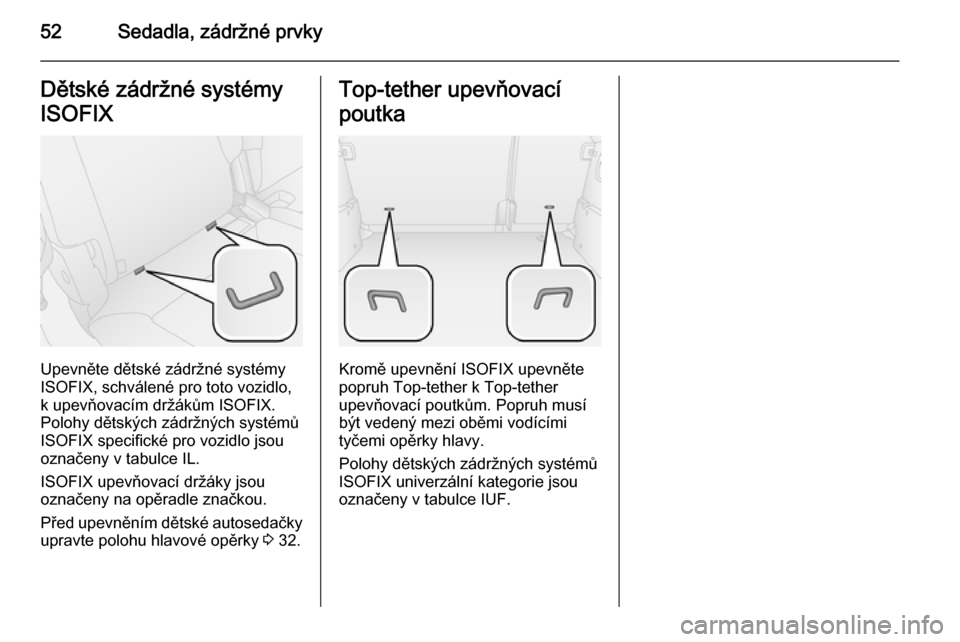

ISOFIX upevňovací držáky jsou
označeny na opěradle značkou.
Před upevněním dětské autosedačky upravte polohu hlavové opěrky 3 32.
Top-tether upevňovací
poutka
Kromě upevnění ISOFIX upevněte
popruh Top-tether k Top-tether
upevňovací poutkům. Popruh musí
být vedený mezi oběmi vodícími
tyčemi opěrky hlavy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
označeny v tabulce IUF.

Úložné prostory53Úložné prostoryÚložné schránky..........................53
Zavazadlový prostor ....................55
Systém střešních nosičů ..............58
Informace o nakládání .................59Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohly
předměty vržené do prostoru
vozidla zranit cestující.
Úložný prostor
v přístrojové desce
Úložné prostory se nacházejí
v přístrojové desce.
Držák dokumentů
Zatáhněte za zadní část držáku
dokumentů směrem nahoru
z přístrojové desky a nechte ho
vyklopený.
Pro sklopení spusťte držák
dokumentů zpět do přístrojové desky
a zatlačte ho dolů tak, aby slyšitelně
zapadl.

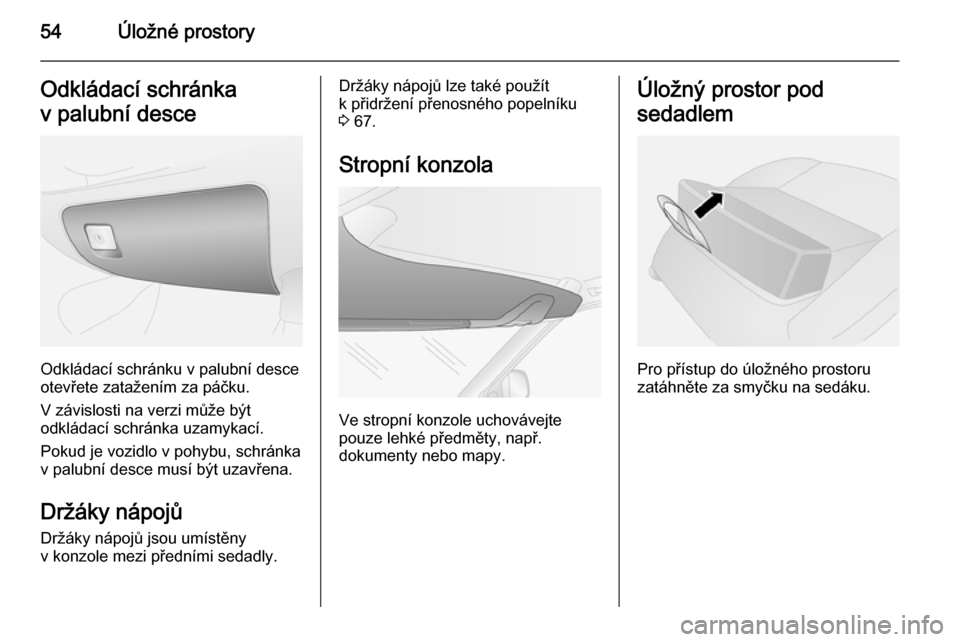

54Úložné prostoryOdkládací schránka
v palubní desce
Odkládací schránku v palubní desce
otevřete zatažením za páčku.
V závislosti na verzi může být
odkládací schránka uzamykací.
Pokud je vozidlo v pohybu, schránka
v palubní desce musí být uzavřena.
Držáky nápojů Držáky nápojů jsou umístěny
v konzole mezi předními sedadly.
Držáky nápojů lze také použít
k přidržení přenosného popelníku
3 67.
Stropní konzola
Ve stropní konzole uchovávejte
pouze lehké předměty, např.
dokumenty nebo mapy.
Úložný prostor pod
sedadlem
Pro přístup do úložného prostoru
zatáhněte za smyčku na sedáku.

Úložné prostory55Zavazadlový prostor
Sklopení opěradel zadních
sedadel
Opěradlo zadního sedadla je
rozděleno na dvě části. Obě části lze
sklopit.
Pokud je potřeba, vyjměte kryt
zavazadlového prostoru.
Stiskněte a podržte západku a poté
zatlačte opěrku hlavy dolů.
Zatáhněte za uvolňovací páčku na
jedné nebo obou stranách a sklopte
opěradla na sedák.
Pro uvolněte zatáhněte za páčku, základna sedadla je pod napětím
a začne se automaticky zvedat.
Sklopte celé sedadlo dopředu.
Pro sklopení spouštějte sedadla
k podlaze, dokud se slyšitelně
nezaklesnou. Zvedejte opěradla až do vzpřímené polohy dokud se
slyšitelně nezaklesnou.
Opěradla jsou správně zajištěna,
pouze pokud červené značky na
uvolňovacích páčkách nejsou již
viditelné.
Zajistěte, aby bezpečnostní pásy byly
před vrácením sedadel do vzpřímené polohy umístěné správně.9 Varování
Jezděte s vozidlem pouze pokud
jsou opěradla bezpečně zajištěna
ve své pozici. Jinak v případě
prudkého brzdění či nehody
existuje nebezpečí osobního
zranění nebo poškození nákladu
či vozidla.

56Úložné prostoryKryt nákladového prostoruRoztahovací kryt nákladovéhoprostoru Na roztahovací kryt zavazadlového
prostoru neumísťujte těžké předměty
a předměty s ostrými hranami.
Zavření
Táhněte kryt za rukojeť směrem
dozadu a zajistěte jej do držáků na
stranách.
Otevření
Odstraňte kryt nákladového prostoru
z úchytů po stranách. Držte kryt
a veďte jej, dokud není plně svinut.
Demontáž
Otevřete kryt zavazadlového
prostoru.
Zatáhněte za uvolňovací páčku
a zvedněte kryt z úchytů.
Montáž
Zasuňte jednotlivé strany krytu
nákladového prostoru do drážky,
zatáhněte za uvolňovací páčku.
Zasuňte kryt nákladového prostoru
a nechte ho zaklesnout.

Úložné prostory57
Deska vzadu za sedadlyDeska vzadu za sedadly se skládá zedvou částí: z přední a zadní. Přední
část lze otevřít nebo zavřít, což rozšíří
možnosti využití zavazadlového
prostoru.
Na desku za zadními sedadly
neumísťujte zbytečně těžké
předměty a předměty s ostrými
hranami.9 Varování
Vždy se ujistěte, že náklad je ve
vozidle bezpečně uložen. Jinak
můžou být předměty vrženy do
prostoru vozidla a způsobit osobní zranění nebo poškození nákladu
či vozidla.
Desku za zadními sedadly lze ustavit
do 2 poloh, tedy do horní
nebo dolní polohy. V dolní poloze je
maximální přípustné zatížení 70 kg.
Demontáž
Pokud jsou zadní sedadla ve
sklopené poloze, sundejte desku za
zadními sedadly a uložte ji vodorovně
mezi opěradla zadních sedadel
a sklopená zadní sedadla.Výstraha
Z bezpečnostních důvodů
nepokládejte náklad na složená
zadní sedadla.
Chcete-li desku vytáhnout, uvolněte
přední úchyty ( 1) na obou stranách
a nadzvedněte přední část desky.

58Úložné prostory
Uvolněte desku ze zadních úchytů( 2 a 3) na obou stranách
a nadzvedněte zadní část desky.
Montáž
Namontujte desku za zadní sedadla
tak, že zajistíte úchyty vpředu a vzadu na obou stranách.
Poutací oka
Dodávkové vozidlo
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Combo TourSystém střešních
nosičů
Střešní nosič
Z bezpečnostních důvodů a aby se
zabránilo poškození střechy, se
doporučuje použít systém střešního
nosiče schválený pro dané vozidlo.
Další informace vám poskytne servis.
Dodržujte pokyny k instalaci
a odmontujte střešní nosič, pokud jej
právě nepoužíváte.
Montáž střešního nosiče
