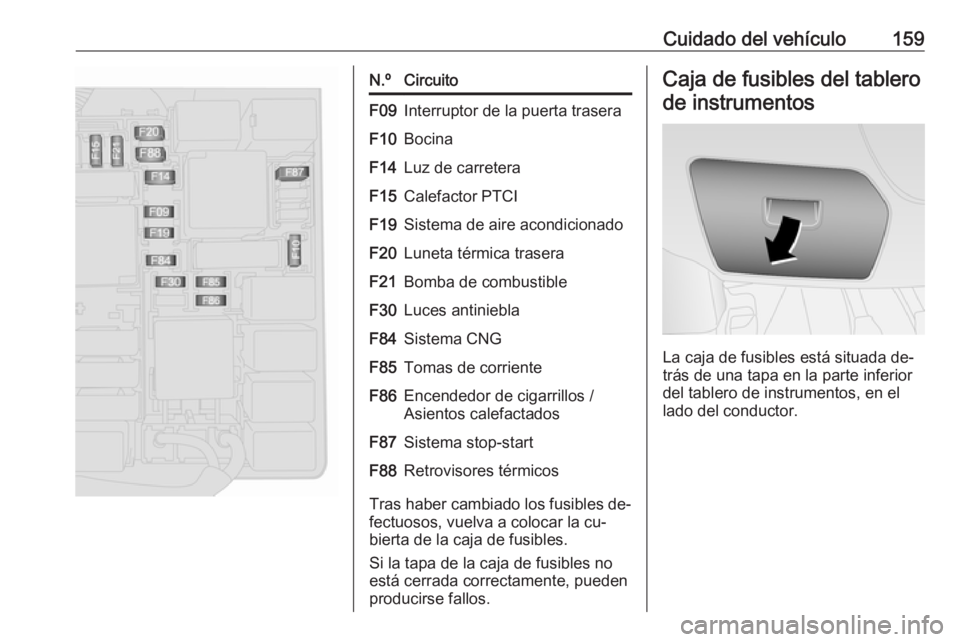

Cuidado del vehículo159N.ºCircuitoF09Interruptor de la puerta traseraF10BocinaF14Luz de carreteraF15Calefactor PTCIF19Sistema de aire acondicionadoF20Luneta térmica traseraF21Bomba de combustibleF30Luces antinieblaF84Sistema CNGF85Tomas de corrienteF86Encendedor de cigarrillos /
Asientos calefactadosF87Sistema stop-startF88Retrovisores térmicos
Tras haber cambiado los fusibles de‐
fectuosos, vuelva a colocar la cu‐
bierta de la caja de fusibles.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está situada de‐
trás de una tapa en la parte inferior
del tablero de instrumentos, en el
lado del conductor.

160Cuidado del vehículoN.ºCircuitoF12Luz de cruce derechaF13Regulación de la luz de cruce
izquierda / Regulación del
alcance de los farosF31Relés de la caja de fusibles /
Relés de la unidad de control de
la carroceríaF32Luces de cortesíaF36Conector de diagnóstico /
Sistema de climatización /
Sistema de infoentreteni‐
miento / Sistema de control de
presión de los neumáticos /
Sirena de alarmaF37Tablero de instrumentos /
Sistema de frenosF38Cierre centralizadoF43Sistema lavaparabrisasF47Elevalunas eléctricosF48Elevalunas eléctricosN.ºCircuitoF49Retrovisores exteriores /
Sistema de infoentreteni‐
miento / Asistente de aparca‐
miento / Sistema de control de
presión de los neumáticos /
Sensor de lluviaF51Sistema de infoentreteni‐
miento / Sistema de frenos /
Embrague / Calefacción interiorF53Tablero de instrumentosF94Toma del maleteroF95Encendedor de cigarrillos /
Toma de corrienteF96Encendedor de cigarrillos /
Toma de corrienteF97Asiento delantero calefactadoF98Asiento delantero calefactado

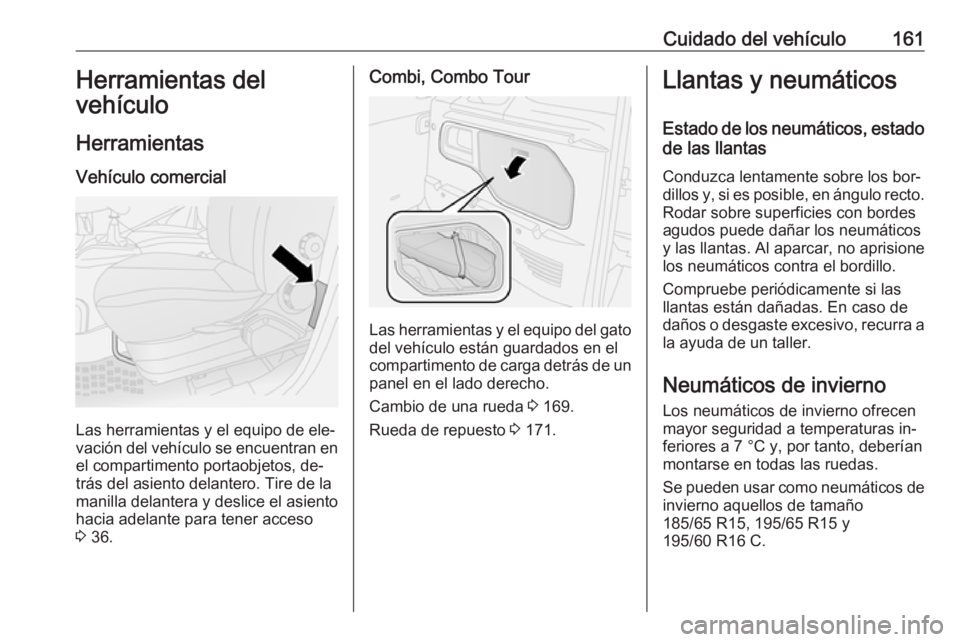

Cuidado del vehículo161Herramientas del
vehículo
Herramientas Vehículo comercial
Las herramientas y el equipo de ele‐
vación del vehículo se encuentran en
el compartimento portaobjetos, de‐
trás del asiento delantero. Tire de la
manilla delantera y deslice el asiento
hacia adelante para tener acceso
3 36.
Combi, Combo Tour
Las herramientas y el equipo del gato
del vehículo están guardados en el
compartimento de carga detrás de un panel en el lado derecho.
Cambio de una rueda 3 169.
Rueda de repuesto 3 171.
Llantas y neumáticos
Estado de los neumáticos, estado de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
Se pueden usar como neumáticos de
invierno aquellos de tamaño
185/65 R15, 195/65 R15 y
195/60 R16 C.

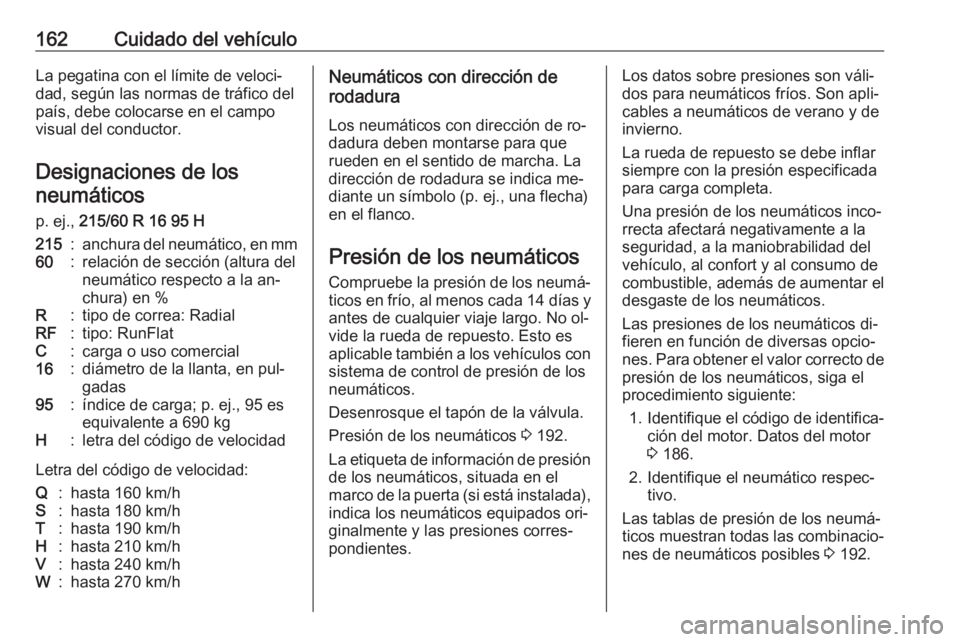

162Cuidado del vehículoLa pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Designaciones de los
neumáticos
p. ej., 215/60 R 16 95 H215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la an‐
chura) en %R:tipo de correa: RadialRF:tipo: RunFlatC:carga o uso comercial16:diámetro de la llanta, en pul‐
gadas95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/hNeumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 192.
La etiqueta de información de presión de los neumáticos, situada en el
marco de la puerta (si está instalada),
indica los neumáticos equipados ori‐
ginalmente y las presiones corres‐
pondientes.Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
Una presión de los neumáticos inco‐ rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐ fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 186.
2. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 192.

Cuidado del vehículo163Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐ mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Sistema de control de
presión de los neumáticos
El sistema de control de presión de
los neumáticos (TPMS) utiliza tecno‐
logía de radiofrecuencia y sensores
para comprobar los niveles de pre‐
sión de los neumáticos.
Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Los sensores del TPMS supervisan la
presión de aire en los neumáticos y
transmiten las lecturas de presión a
un receptor situado en el vehículo.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la presión prescrita.
Gráfica de presión de los neumáticos 3 192.
Nota
En países donde el sistema de con‐ trol de presión de los neumáticos esobligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Baja presión de los neumáticos
Si se detecta una baja presión de los neumáticos, se indica a través de la
iluminación del testigo de control w
3 88 junto con un aviso acústico. En
vehículos con versión multifunción
del centro de información del conduc‐
tor (DIC), se visualiza también el
mensaje correspondiente.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 192.

164Cuidado del vehículoTras el inflado, puede que sea nece‐
sario actualizar los valores de presión
de los neumáticos en el sistema. Du‐ rante este tiempo se puede iluminar
el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja de los neumáticos. Compruebe la pre‐
sión de los cuatro neumáticos.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte solo ruedas con sensores de presión; en caso contrario, el sistema
no puede reconocer el valor de la pre‐
sión de los neumáticos y w parpadea
durante unos segundos y luego, per‐
manecerá encendido. En vehículos
con versión multifunción del DIC, se visualiza también el mensaje corres‐
pondiente.
Una rueda de repuesto o una rueda
de repuesto temporal no está equi‐ pada con sensores de presión. El
TPMS no está operativo para estas
ruedas. El TPMS sigue funcionando
para las otras tres ruedas.Rueda de repuesto 3 171 , cambio de
ruedas 3 169.
El testigo de control w y el mensaje
correspondiente (según la versión)
aparecen en cada ciclo de encendido hasta que se inflan los neumáticos
con la presión correcta.
Centro de información del conductor
(DIC) 3 92.
Dependencia de la temperatura La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los
neumáticos.
Los valores de presión de los neumá‐ ticos proporcionada en la etiqueta de
información de los neumáticos y el
cuadro de presiones de los neumáti‐
cos son válidos para neumáticos
fríos, es decir, a 20 °C. La presión au‐ menta casi 10 kPa (0,1 bares) para un
aumento de temperatura de 10 °C.
Esto debe tenerse en cuenta al veri‐
ficar neumáticos calientes.Función de reaprendizaje
Después de cambiar las ruedas, el
TPMS debe recalcularse. El proceso
de reaprendizaje tarda hasta
20 minutos circulando a una veloci‐
dad de 24 km/h como mínimo.
Si se produce un problema durante el
proceso de reaprendizaje, el testigo
de control w parpadea durante unos
segundos y luego permanecerá en‐ cendido y (según la versión) se visua‐
lizará un mensaje de advertencia en
el DIC.
Centro de información del conductor
(DIC) 3 92.
Información general
El uso de cadenas para nieve o jue‐
gos de reparación de neumáticos dis‐
ponibles en comercios puede menos‐ cabar el funcionamiento del sistema.
Se recomienda el uso de juegos de
reparación de neumáticos homologa‐ dos por el fabricante.
Juego de reparación de neumáticos
3 166, Cadenas para nieve 3 166.
El equipo de radio externo de alta po‐
tencia podría afectar al TPMS.

Cuidado del vehículo165Cada vez que se sustituyan neumáti‐
cos hay que desmontar y revisar en
un taller los sensores del TPMS.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de 2 mm.La profundidad mínima autorizada le‐ galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras. Asegúrese de que la dirección de
giro de las ruedas sea la misma de
antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐
tuir los neumáticos cada 6 años.
Cambio del tamaño deneumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐ hículo.Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.

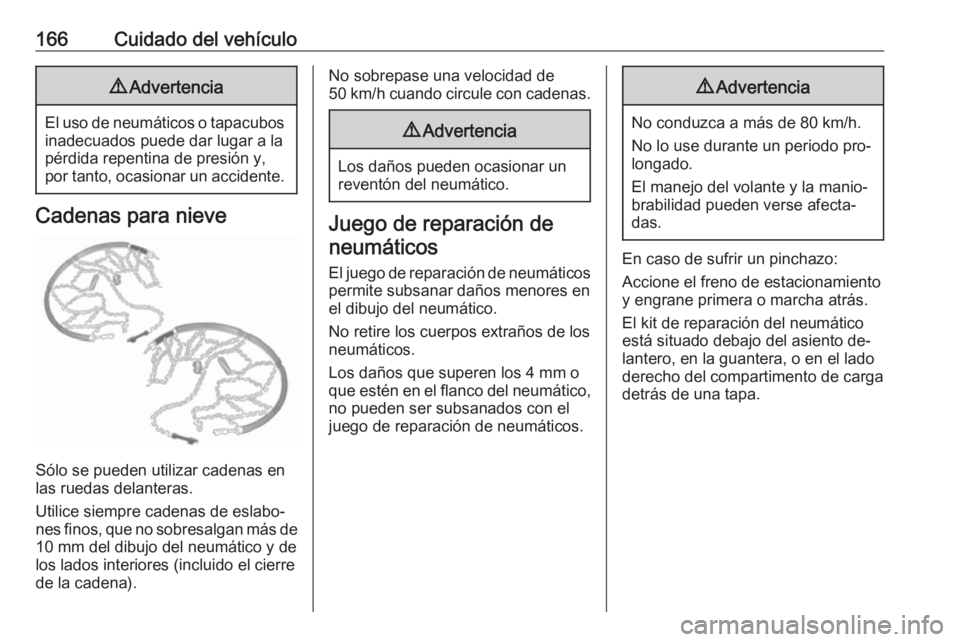

166Cuidado del vehículo9Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
No sobrepase una velocidad de
50 km/h cuando circule con cadenas.9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Juego de reparación de
neumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.
9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane primera o marcha atrás.
El kit de reparación del neumático
está situado debajo del asiento de‐
lantero, en la guantera, o en el lado
derecho del compartimento de carga
detrás de una tapa.

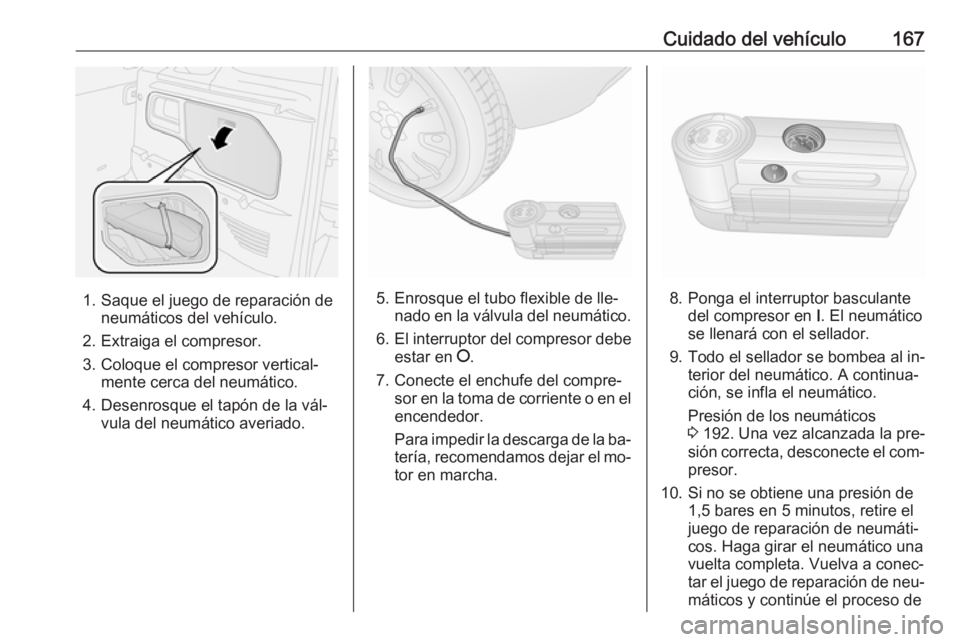

Cuidado del vehículo167
1. Saque el juego de reparación deneumáticos del vehículo.
2. Extraiga el compresor.
3. Coloque el compresor vertical‐ mente cerca del neumático.
4. Desenrosque el tapón de la vál‐ vula del neumático averiado.5. Enrosque el tubo flexible de lle‐nado en la válvula del neumático.
6. El interruptor del compresor debe
estar en J.
7. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.8. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
9. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
Presión de los neumáticos
3 192. Una vez alcanzada la pre‐
sión correcta, desconecte el com‐
presor.
10. Si no se obtiene una presión de 1,5 bares en 5 minutos, retire el
juego de reparación de neumáti‐
cos. Haga girar el neumático una vuelta completa. Vuelva a conec‐
tar el juego de reparación de neu‐
máticos y continúe el proceso de

168Cuidado del vehículoinflado durante otros 5 minutos. Si
no se obtiene una presión de
1,8 bares en 5 minutos, el neu‐
mático está demasiado dañado.
Recurra a la ayuda de un taller.
El compresor no debe estar en
servicio más de 20 minutos.
11. Desacople el juego de reparación
de neumáticos.
12. Elimine el exceso de sellador con
un paño.
13. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
14. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐
mático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el
tubo flexible de aire a la válvula
del neumático y al compresor.
Si la presión del neumático es su‐ perior a 1,8 bar, ajústela al valor
prescrito. Repita el procedimiento hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,8 bar, no se puede cir‐
cular con el vehículo. Recurra a la
ayuda de un taller.
15. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, desconéctelo y
deje que se enfríe.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez
usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -20 °C aproximadamente.
Sustitución del bote de sellador
Para sustituir el bote de sellador: 1. Desconecte el tubo flexible de aire del compresor.
