Уход за автомобилем159Замените аккумуляторнуюбатарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
На автомобилях с системой оста‐
новки-запуска двигателя следите
за тем, чтобы при замене аккуму‐
лятора использовался аккумуля‐
тор правильного типа. Рекомен‐
дуется выполнять замену аккуму‐
ляторной батареи на станции тех‐
обслуживания.
Система автоматической оста‐
новки и пуска двигателя 3 127.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы ток зарядки при исполь‐ зовании зарядного устройства
не превышал 14,6 вольт. В про‐
тивном случае возможен выход
аккумуляторной батареи из
строя.
Запуск от дополнительной АКБ 3 184.
Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторные бата‐
реи в недоступном для детей
месте.
● В аккумуляторной батарее на‐ ходится серная кислота, кото‐
рая может стать причиной по‐
тери зрения или сильных хими‐ ческих ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.

160Уход за автомобилемЗамена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Щетка стеклоочистителя на
задней поворотной двери
Поднять рычаг стеклоочистителя,
прижать и удерживать нажатым за‐
жимное приспособление, отсоеди‐
нить щетку.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Щетка стеклоочистителя на
задней откидной двери
Поднимите рычаг стеклоочисти‐
теля, нажмите на фиксирующие за‐ жимы, чтобы отсоединить щетку
стеклоочистителя.
Прикрепите щетку стеклоочисти‐
теля к рычагу стеклоочистителя и
нажмите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

Уход за автомобилем161Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐
коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары и фонари.Галогенные фары
В фарах имеется отдельная сис‐
тема ближнего света/габаритных
фонарей 1 (внешние лампы) и сис‐
тема дальнего света/дневных хо‐
довых огней 2 (внутренние лампы).
Чтобы получить доступ к лампам
накаливания, снимите защитные
крышки.
Ближний свет 1. Снимите защитную крышку.
2. Отсоедините разъем от лампы накаливания.
3. Отсоедините проволочный за‐ жим и извлеките лампу накали‐вания из рефлектора.
4. Вставьте новую лампу накали‐ вания в рефлектор так, чтобы
установочный выступ лампы
накаливания был совмещен с
пазом в рефлекторе.
5. Подключите к лампе разъем проводов.
6. Подсоедините проволочный за‐
жим.
7. Установите защитную крышку.
Дальний свет 1. Снимите защитную крышку.

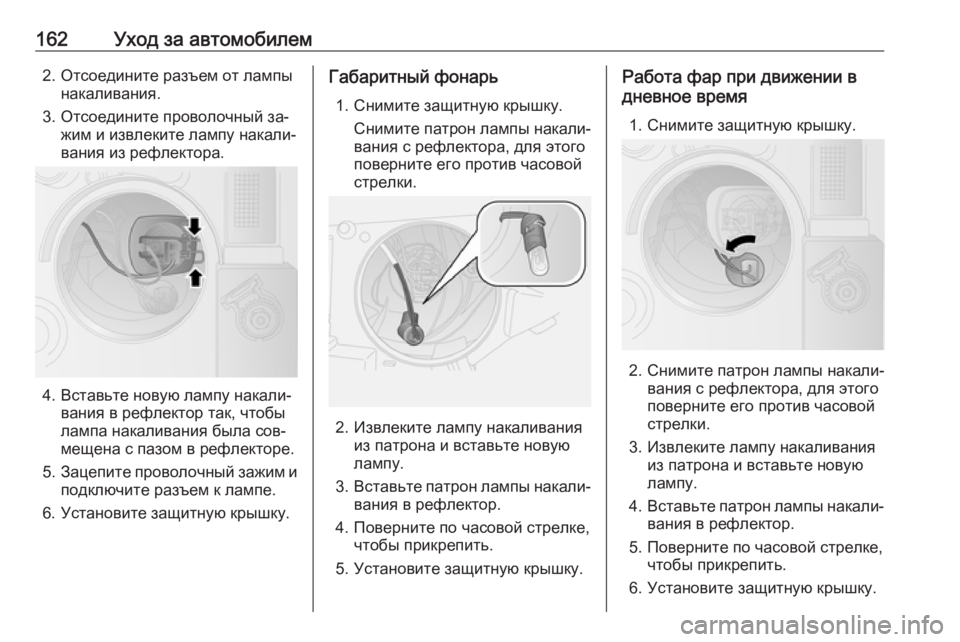

162Уход за автомобилем2. Отсоедините разъем от лампынакаливания.
3. Отсоедините проволочный за‐ жим и извлеките лампу накали‐
вания из рефлектора.
4. Вставьте новую лампу накали‐ вания в рефлектор так, чтобы
лампа накаливания была сов‐
мещена с пазом в рефлекторе.
5. Зацепите проволочный зажим и
подключите разъем к лампе.
6. Установите защитную крышку.
Габаритный фонарь
1. Снимите защитную крышку. Снимите патрон лампы накали‐
вания с рефлектора, для этого
поверните его против часовой
стрелки.
2. Извлеките лампу накаливания из патрона и вставьте новую
лампу.
3. Вставьте патрон лампы накали‐
вания в рефлектор.
4. Поверните по часовой стрелке, чтобы прикрепить.
5. Установите защитную крышку.
Работа фар при движении в
дневное время
1. Снимите защитную крышку.
2. Снимите патрон лампы накали‐ вания с рефлектора, для этого
поверните его против часовой
стрелки.
3. Извлеките лампу накаливания из патрона и вставьте новую
лампу.
4. Вставьте патрон лампы накали‐
вания в рефлектор.
5. Поверните по часовой стрелке, чтобы прикрепить.
6. Установите защитную крышку.

Уход за автомобилем163Передний указатель поворота1. Снимите защитную крышку.
2. Снимите патрон лампы накали‐ вания с рефлектора, для этого
поверните его против часовой
стрелки.
3. Немного нажмите на лампу, утопив ее в патрон, поверните
против часовой стрелки,
выньте перегоревшую лампу и
установите на место новую.
4. Вставьте патрон лампы накали‐
вания в рефлектор.
5. Поверните по часовой стрелке, чтобы прикрепить.
6. Установите защитную крышку.
Противотуманная фара
Замену ламп выполнять на стан‐
ции техобслуживания.
Задние фонари
1. Открутите три крепежных винта.
2. Снимите корпус фонаря с авто‐
мобиля.
3. Отсоедините вилку разъема от патрона лампы накаливания.
4. Отверните четыре крепежныхвинта, используя отвертку. По‐
верните патрон лампы накали‐
вания фонаря заднего хода
против часовой стрелки и заме‐ ните лампу накаливания.
5. Извлеките патрон лампы нака‐ ливания с уплотнением из кор‐
пуса фонаря.
6. Слегка прижмите лампу в пат‐ рон, поверните против часовой
стрелки, извлеките и замените
лампу.

164Уход за автомобилем
Тормозной огонь (1)
Указатель поворота ( 2)
Задний фонарь ( 3)
Задний фонарь/противотуман‐
ная фара ( 4)
7. Установите уплотнение на пат‐ рон лампы накаливания, убе‐
дившись в его надлежащем по‐
ложении. Установите патрон
лампы в корпус фонаря, убе‐
дившись, что он правильно
вставляется. Затяните четыре
крепежных винта, используя от‐
вертку.
8. Вставьте патрон лампы накали‐
вания фонаря заднего хода и
поверните его по часовой
стрелке для фиксации.
9. Подсоедините вилку разъема.
10. Вставьте корпус фонаря в ку‐ зов, убедившись, что он распо‐
ложен надлежащим образом.
Затяните три крепежных винта.
11. Включите зажигание, включите и проверьте работу всех огней.
Боковые указатели поворота
Замену ламп выполнять на стан‐
ции техобслуживания.
Верхний центральный стоп-сигнал
Замену ламп выполнять на стан‐
ции техобслуживания.Освещение номерного
знака
Задняя дверь
1. Вставьте отвертку, как показано
стрелками, нажмите вбок и
освободите патрон лампы нака‐
ливания.

Уход за автомобилем165
2. Поверните патрон лампы нака‐ливания против часовой
стрелки и извлеките его из кор‐
пуса лампы накаливания. Вытя‐ ните лампу накаливания на‐
ружу.
3. Замените лампу.
4. Вставьте патрон в корпус лампы и поверните его по часо‐
вой стрелке.
5. Установите корпус лампы нака‐ ливания, убедившись в пра‐
вильном подсоединении.
Задние двери
1. Вставьте отвертку, как показано
стрелками, нажмите влево и
освободите корпус лампы нака‐
ливания.
2. Слегка надавите лампу в на‐ правлении пружинного зажима
и выньте ее.
3. Замените лампу.
4. Установите корпус лампы нака‐ ливания, убедившись в пра‐
вильном подсоединении.
Освещение салона
Подсветка выхода спереди и
сзади
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Наклейки на заднем стекле.
3. Заменить лампу.
4. Закройте крышку заднего отде‐ ления.
5. Установите линзу на место.

166Уход за автомобилемПередний плафон, лампы для
чтения
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Наклейки на заднем стекле.
3. Замените лампы. 4. Закройте крышку заднего отде‐ ления.
5. Установите линзу на место.
Съемный фонарь подсветки
заднего выхода
1. Нажмите кнопку сверху на фо‐ наре, чтобы освободить его.
2. Отожмите фонарь рычагом вуказанных на рисунке точках.
3. Замените лампу, следя за пра‐ вильностью закрепления.
4. Переустановить узел лампы.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.

Уход за автомобилем167Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● справа от моторного отсека, рядом с аккумуляторной бата‐
реей
● за крышкой в нижней части па‐ нели приборов со стороны во‐
дителя
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями. Кроме того, в блоке могут
быть установлены дополнитель‐
ные предохранители.
Примечание
Расположение предохранителей
в монтажном блоке на вашем ав‐
томобиле может отличаться от
описанного в настоящем руковод‐
стве по эксплуатации. См. инфор‐ мацию в наклейке на блоке (при ее
наличии).
Приспособление для снятия
предохранителей
Для снятия предохранителей ис‐
пользуйте специальные щипцы
для извлечения предохранителей.

168Уход за автомобилем
Для облегчения замены предохра‐
нителей можно использовать при‐
способление для снятия предохра‐
нителей.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей находится
справа от моторного отсека, рядом с аккумуляторной батареей.
Чтобы снять защитную крышку и
открыть доступ к предохраните‐
лям, отверните два винта (см. ил‐
люстрацию).
