OPEL COMBO 2017 Instruktionsbok
Manufacturer: OPEL, Model Year: 2017, Model line: COMBO, Model: OPEL COMBO 2017Pages: 193, PDF Size: 4.64 MB

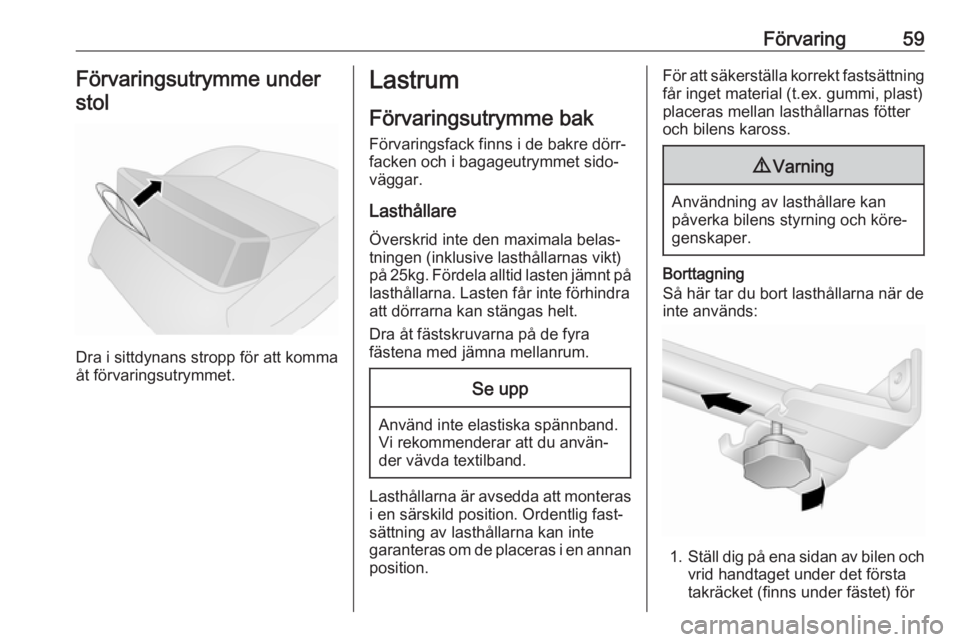

Page 61 of 193
Förvaring59Förvaringsutrymme understol
Dra i sittdynans stropp för att komma
åt förvaringsutrymmet.
Lastrum
Förvaringsutrymme bak
Förvaringsfack finns i de bakre dörr‐
facken och i bagageutrymmet sido‐
väggar.
Lasthållare Överskrid inte den maximala belas‐
tningen (inklusive lasthållarnas vikt)
på 25kg . Fördela alltid lasten jämnt på
lasthållarna. Lasten får inte förhindra
att dörrarna kan stängas helt.
Dra åt fästskruvarna på de fyra
fästena med jämna mellanrum.Se upp
Använd inte elastiska spännband.
Vi rekommenderar att du använ‐
der vävda textilband.
Lasthållarna är avsedda att monteras i en särskild position. Ordentlig fast‐
sättning av lasthållarna kan inte
garanteras om de placeras i en annan
position.
För att säkerställa korrekt fastsättning får inget material (t.ex. gummi, plast)
placeras mellan lasthållarnas fötter
och bilens kaross.9 Varning
Användning av lasthållare kan
påverka bilens styrning och köre‐ genskaper.
Borttagning
Så här tar du bort lasthållarna när de inte används:
1. Ställ dig på ena sidan av bilen och
vrid handtaget under det första
takräcket (finns under fästet) för

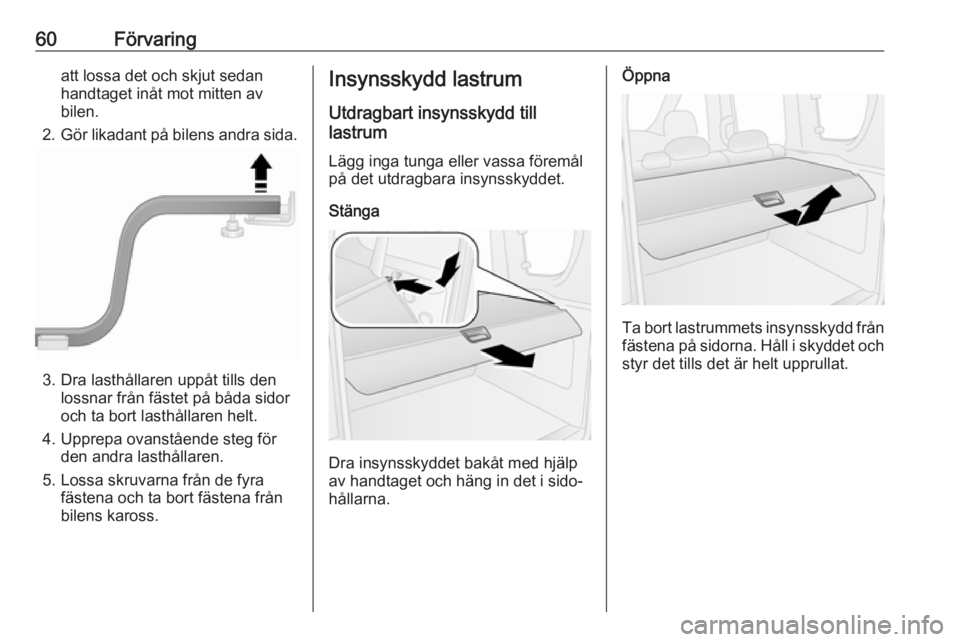

Page 62 of 193
60Förvaringatt lossa det och skjut sedanhandtaget inåt mot mitten av
bilen.
2. Gör likadant på bilens andra sida.
3. Dra lasthållaren uppåt tills den
lossnar från fästet på båda sidor
och ta bort lasthållaren helt.
4. Upprepa ovanstående steg för den andra lasthållaren.
5. Lossa skruvarna från de fyra fästena och ta bort fästena från
bilens kaross.
Insynsskydd lastrum
Utdragbart insynsskydd till
lastrum
Lägg inga tunga eller vassa föremål
på det utdragbara insynsskyddet.
Stänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.
Öppna
Ta bort lastrummets insynsskydd från fästena på sidorna. Håll i skyddet och
styr det tills det är helt upprullat.

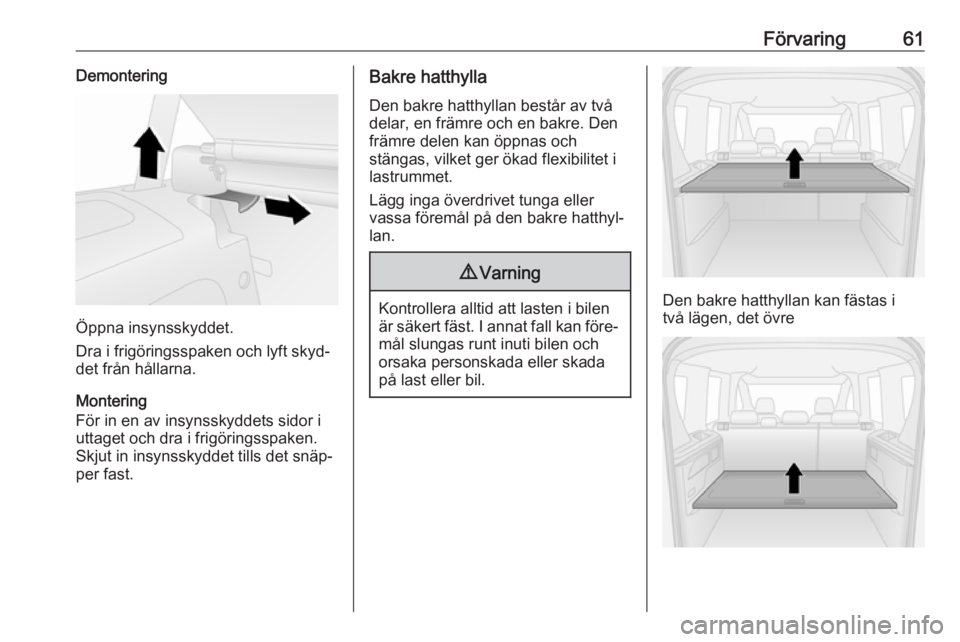

Page 63 of 193
Förvaring61Demontering
Öppna insynsskyddet.
Dra i frigöringsspaken och lyft skyd‐
det från hållarna.
Montering
För in en av insynsskyddets sidor i
uttaget och dra i frigöringsspaken.
Skjut in insynsskyddet tills det snäp‐
per fast.
Bakre hatthylla
Den bakre hatthyllan består av två
delar, en främre och en bakre. Den
främre delen kan öppnas och
stängas, vilket ger ökad flexibilitet i
lastrummet.
Lägg inga överdrivet tunga eller
vassa föremål på den bakre hatthyl‐
lan.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.Den bakre hatthyllan kan fästas i
två lägen, det övre

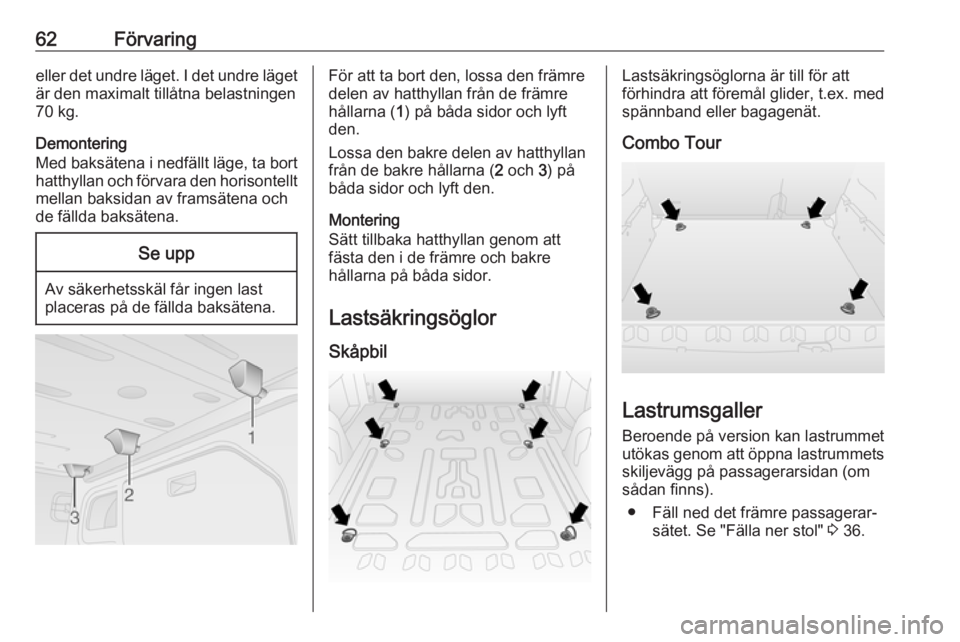

Page 64 of 193
62Förvaringeller det undre läget. I det undre läget
är den maximalt tillåtna belastningen
70 kg.
Demontering
Med baksätena i nedfällt läge, ta bort hatthyllan och förvara den horisontellt
mellan baksidan av framsätena och
de fällda baksätena.Se upp
Av säkerhetsskäl får ingen last placeras på de fällda baksätena.
För att ta bort den, lossa den främre
delen av hatthyllan från de främre
hållarna ( 1) på båda sidor och lyft
den.
Lossa den bakre delen av hatthyllan
från de bakre hållarna ( 2 och 3) på
båda sidor och lyft den.
Montering
Sätt tillbaka hatthyllan genom att
fästa den i de främre och bakre
hållarna på båda sidor.
Lastsäkringsöglor SkåpbilLastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
Combo Tour
Lastrumsgaller
Beroende på version kan lastrummet
utökas genom att öppna lastrummets skiljevägg på passagerarsidan (om
sådan finns).
● Fäll ned det främre passagerar‐ sätet. Se "Fälla ner stol" 3 36.

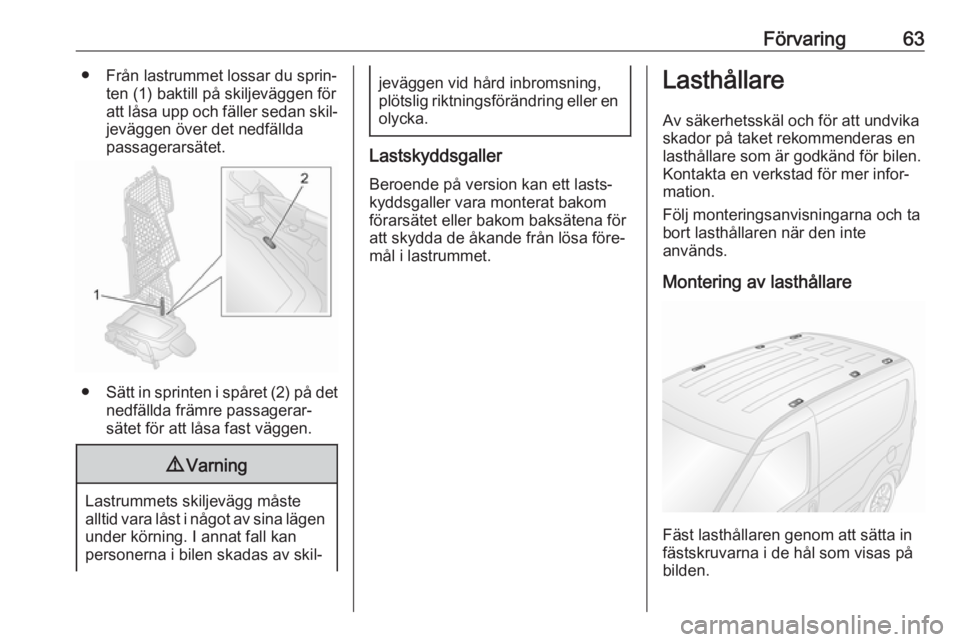

Page 65 of 193
Förvaring63● Från lastrummet lossar du sprin‐ten (1) baktill på skiljeväggen för
att låsa upp och fäller sedan skil‐ jeväggen över det nedfällda
passagerarsätet.
● Sätt in sprinten i spåret (2) på det
nedfällda främre passagerar‐
sätet för att låsa fast väggen.
9 Varning
Lastrummets skiljevägg måste
alltid vara låst i något av sina lägen
under körning. I annat fall kan
personerna i bilen skadas av skil‐
jeväggen vid hård inbromsning,
plötslig riktningsförändring eller en olycka.
Lastskyddsgaller
Beroende på version kan ett lasts‐
kyddsgaller vara monterat bakom
förarsätet eller bakom baksätena för
att skydda de åkande från lösa före‐
mål i lastrummet.
Lasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en lasthållare som är godkänd för bilen.
Kontakta en verkstad för mer infor‐
mation.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte
används.
Montering av lasthållare
Fäst lasthållaren genom att sätta in
fästskruvarna i de hål som visas på
bilden.
Page 66 of 193
64FörvaringObservera!
Takräcken är inte tillåtna på
varianter med högt tak (H2).
Bilens mått 3 180.Lastningsinformation
● Tunga föremål i lastrummet ska fördelas jämnt och placeras sålångt framåt som möjligt. Om
föremål kan staplas ska de
tyngre föremålen placeras
underst.
● Säkra föremål med spännband i lastsäkringsöglorna 3 62.
● Säkra lösa föremål i lastrummet så att de inte glider omkring.
● Vid transport av föremål i last‐ rummet får ryggstöden i baksätet
inte vara lutade framåt eller
nedfällda.
● Låt inte lasten skjuta upp över ryggstödens överkant.
● Placera inte några föremål på lastrummets utdragbara insyns‐skydd 3 60 eller instrument‐
panelen och täck inte över
sensorn längst upp på instru‐
mentpanelen 3 105.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren ellerbegränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 172) och tjänstevikten
enligt EU-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 %).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrar

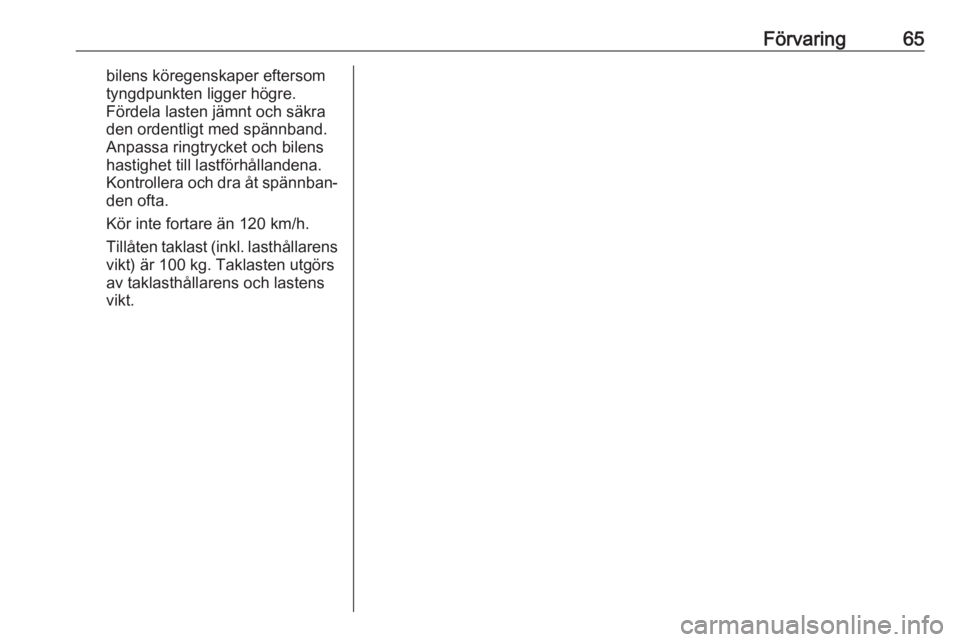

Page 67 of 193
Förvaring65bilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa ringtrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Tillåten taklast (inkl. lasthållarens vikt) är 100 kg. Taklasten utgörs
av taklasthållarens och lastens vikt.

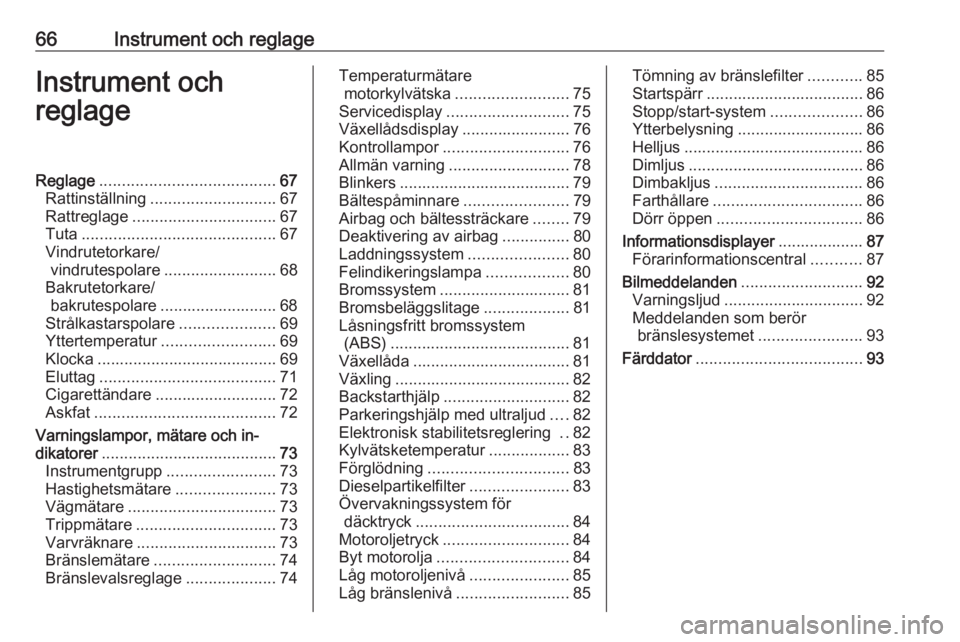

Page 68 of 193
66Instrument och reglageInstrument och
reglageReglage ....................................... 67
Rattinställning ............................ 67
Rattreglage ................................ 67
Tuta ........................................... 67
Vindrutetorkare/ vindrutespolare ......................... 68
Bakrutetorkare/ bakrutespolare .......................... 68
Strålkastarspolare .....................69
Yttertemperatur ......................... 69
Klocka ........................................ 69
Eluttag ....................................... 71
Cigarettändare ........................... 72
Askfat ........................................ 72
Varningslampor, mätare och in‐
dikatorer ....................................... 73
Instrumentgrupp ........................73
Hastighetsmätare ......................73
Vägmätare ................................. 73
Trippmätare ............................... 73
Varvräknare ............................... 73
Bränslemätare ........................... 74
Bränslevalsreglage ....................74Temperaturmätare
motorkylvätska ......................... 75
Servicedisplay ........................... 75
Växellådsdisplay ........................76
Kontrollampor ............................ 76
Allmän varning ........................... 78
Blinkers ...................................... 79
Bältespåminnare .......................79
Airbag och bältessträckare ........79
Deaktivering av airbag ...............80
Laddningssystem ......................80
Felindikeringslampa ..................80
Bromssystem ............................. 81
Bromsbeläggslitage ...................81
Låsningsfritt bromssystem (ABS) ........................................ 81
Växellåda ................................... 81
Växling ....................................... 82
Backstarthjälp ............................ 82
Parkeringshjälp med ultraljud ....82
Elektronisk stabilitetsreglering ..82
Kylvätsketemperatur ..................83
Förglödning ............................... 83
Dieselpartikelfilter ......................83
Övervakningssystem för däcktryck .................................. 84
Motoroljetryck ............................ 84
Byt motorolja ............................. 84
Låg motoroljenivå ......................85
Låg bränslenivå ......................... 85Tömning av bränslefilter ............85
Startspärr ................................... 86
Stopp/start-system ....................86
Ytterbelysning ............................ 86
Helljus ........................................ 86
Dimljus ....................................... 86
Dimbakljus ................................. 86
Farthållare ................................. 86
Dörr öppen ................................ 86
Informationsdisplayer ...................87
Förarinformationscentral ...........87
Bilmeddelanden ........................... 92
Varningsljud ............................... 92
Meddelanden som berör bränslesystemet .......................93
Färddator ..................................... 93

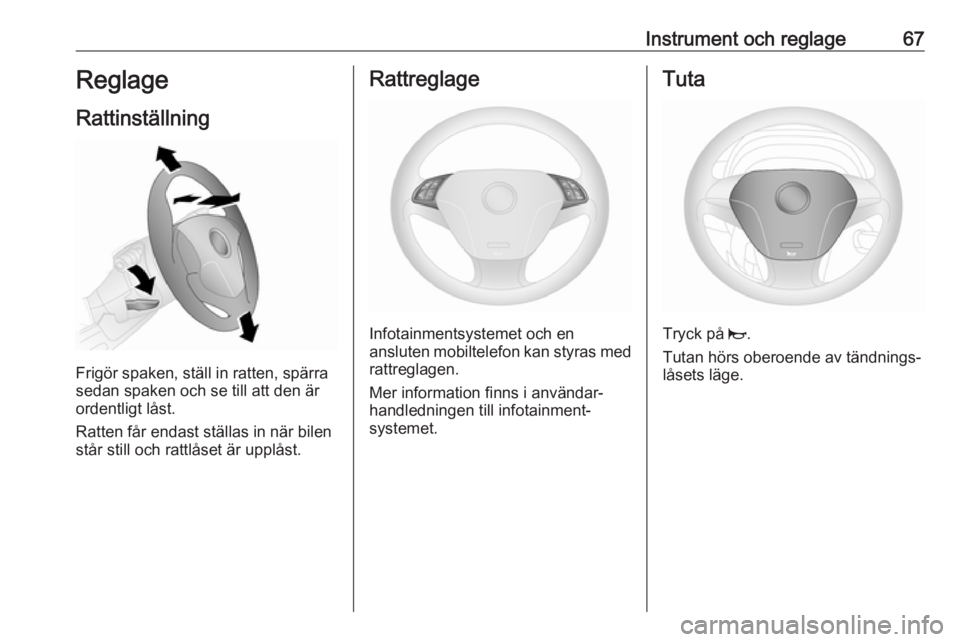

Page 69 of 193
Instrument och reglage67Reglage
Rattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Infotainmentsystemet och en
ansluten mobiltelefon kan styras med rattreglagen.
Mer information finns i användar‐
handledningen till infotainment‐
systemet.
Tuta
Tryck på j.
Tutan hörs oberoende av tändnings‐
låsets läge.
Page 70 of 193

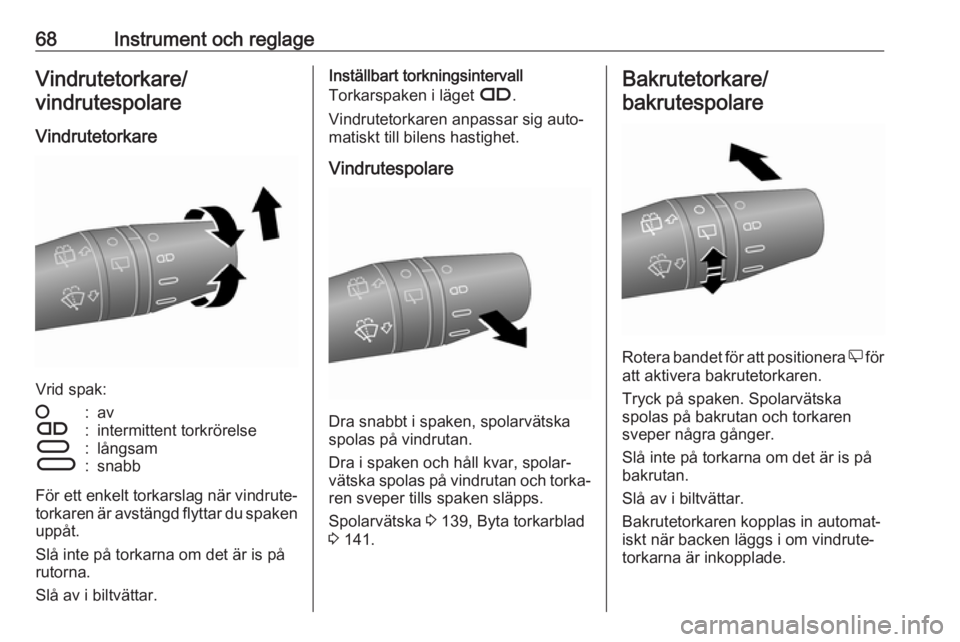

68Instrument och reglageVindrutetorkare/
vindrutespolare
Vindrutetorkare
Vrid spak:
§:avÇ:intermittent torkrörelseÈ:långsamÉ:snabb
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd flyttar du spaken
uppåt.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget Ç.
Vindrutetorkaren anpassar sig auto‐
matiskt till bilens hastighet.
Vindrutespolare
Dra snabbt i spaken, spolarvätska
spolas på vindrutan.
Dra i spaken och håll kvar, spolar‐
vätska spolas på vindrutan och torka‐ ren sveper tills spaken släpps.
Spolarvätska 3 139, Byta torkarblad
3 141.
Bakrutetorkare/
bakrutespolare
Rotera bandet för att positionera e för
att aktivera bakrutetorkaren.
Tryck på spaken. Spolarvätska
spolas på bakrutan och torkaren
sveper några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
