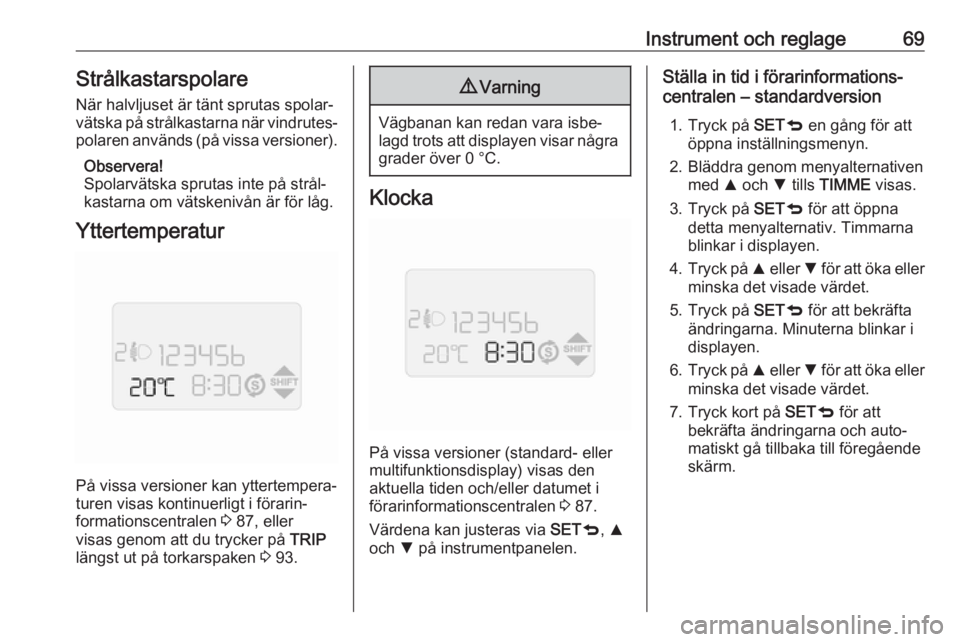

Instrument och reglage69Strålkastarspolare
När halvljuset är tänt sprutas spolar‐
vätska på strålkastarna när vindrutes‐
polaren används (på vissa versioner).
Observera!
Spolarvätska sprutas inte på strål‐
kastarna om vätskenivån är för låg.
Yttertemperatur
På vissa versioner kan yttertempera‐
turen visas kontinuerligt i förarin‐
formationscentralen 3 87, eller
visas genom att du trycker på TRIP
längst ut på torkarspaken 3 93.
9
Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
På vissa versioner (standard- eller
multifunktionsdisplay) visas den
aktuella tiden och/eller datumet i
förarinformationscentralen 3 87.
Värdena kan justeras via SETq, R
och S på instrumentpanelen.
Ställa in tid i förarinformations‐
centralen – standardversion
1. Tryck på SETq en gång för att
öppna inställningsmenyn.
2. Bläddra genom menyalternativen med R och S tills TIMME visas.
3. Tryck på SETq för att öppna
detta menyalternativ. Timmarna
blinkar i displayen.
4. Tryck på R eller S för att öka eller
minska det visade värdet.
5. Tryck på SETq för att bekräfta
ändringarna. Minuterna blinkar i
displayen.
6. Tryck på R eller S för att öka eller
minska det visade värdet.
7. Tryck kort på SETq för att
bekräfta ändringarna och auto‐
matiskt gå tillbaka till föregående
skärm.
Page 72 of 193

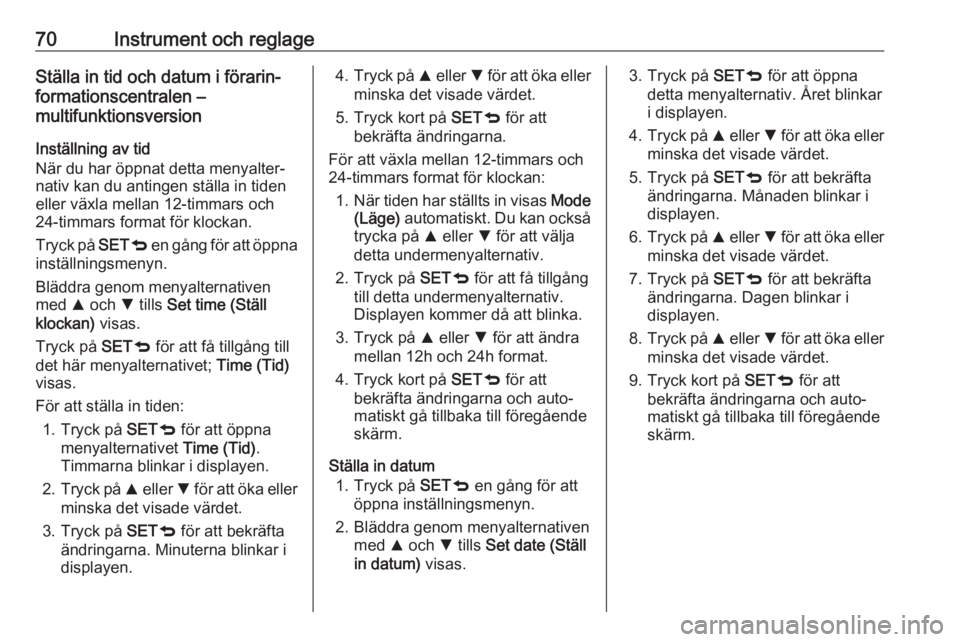

70Instrument och reglageStälla in tid och datum i förarin‐
formationscentralen –
multifunktionsversion
Inställning av tid
När du har öppnat detta menyalter‐
nativ kan du antingen ställa in tiden
eller växla mellan 12-timmars och
24-timmars format för klockan.
Tryck på SETq en gång för att öppna
inställningsmenyn.
Bläddra genom menyalternativen
med R och S tills Set time (Ställ
klockan) visas.
Tryck på SETq för att få tillgång till
det här menyalternativet; Time (Tid)
visas.
För att ställa in tiden: 1. Tryck på SETq för att öppna
menyalternativet Time (Tid).
Timmarna blinkar i displayen.
2. Tryck på R eller S för att öka eller
minska det visade värdet.
3. Tryck på SETq för att bekräfta
ändringarna. Minuterna blinkar i
displayen.4. Tryck på R eller S för att öka eller
minska det visade värdet.
5. Tryck kort på SETq för att
bekräfta ändringarna.
För att växla mellan 12-timmars och
24-timmars format för klockan:
1. När tiden har ställts in visas Mode
(Läge) automatiskt. Du kan också
trycka på R eller S för att välja
detta undermenyalternativ.
2. Tryck på SETq för att få tillgång
till detta undermenyalternativ.
Displayen kommer då att blinka.
3. Tryck på R eller S för att ändra
mellan 12h och 24h format.
4. Tryck kort på SETq för att
bekräfta ändringarna och auto‐
matiskt gå tillbaka till föregående
skärm.
Ställa in datum 1. Tryck på SETq en gång för att
öppna inställningsmenyn.
2. Bläddra genom menyalternativen med R och S tills Set date (Ställ
in datum) visas.3. Tryck på SETq för att öppna
detta menyalternativ. Året blinkar i displayen.
4. Tryck på R eller S för att öka eller
minska det visade värdet.
5. Tryck på SETq för att bekräfta
ändringarna. Månaden blinkar i
displayen.
6. Tryck på R eller S för att öka eller
minska det visade värdet.
7. Tryck på SETq för att bekräfta
ändringarna. Dagen blinkar i
displayen.
8. Tryck på R eller S för att öka eller
minska det visade värdet.
9. Tryck kort på SETq för att
bekräfta ändringarna och auto‐
matiskt gå tillbaka till föregående
skärm.
Page 73 of 193
Instrument och reglage71Eluttag
Ett eluttag på 12 Volt finns på mitt‐
konsolens framsida.
Eluttag bak
Beroende på modellvariant finns
12 V eluttag monterade på sidoväg‐
gen i lastrummet.
Kort hjulbas van
Lång hjulbas van
Combo Tour
Den högsta effektförbrukningen får
inte överstiga 180 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 avse‐
ende elektromagnetisk kompatibilitet.
Page 74 of 193
72Instrument och reglageSe upp
Anslut inga strömmatningstillbe‐
hör som elektriska laddningsenhe‐ ter eller batterier.
Skada inte uttaget genom använd‐
ning av olämpliga kontakter.
När däckreparationssatsen används ska alla strömförbrukare stängas av.
Däckreparationssats 3 157.

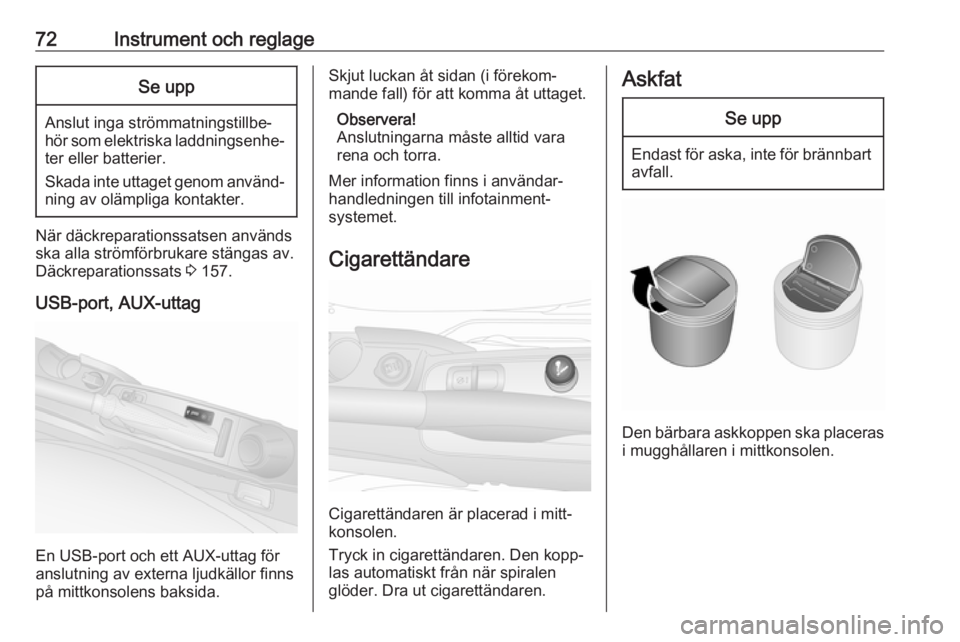

USB-port, AUX-uttag
En USB-port och ett AUX-uttag för
anslutning av externa ljudkällor finns
på mittkonsolens baksida.
Skjut luckan åt sidan (i förekom‐
mande fall) för att komma åt uttaget.
Observera!
Anslutningarna måste alltid vara
rena och torra.
Mer information finns i användar‐
handledningen till infotainment‐
systemet.
Cigarettändare
Cigarettändaren är placerad i mitt‐
konsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den bärbara askkoppen ska placeras
i mugghållaren i mittkonsolen.
Page 75 of 193
Instrument och reglage73Varningslampor,
mätare och indikatorer

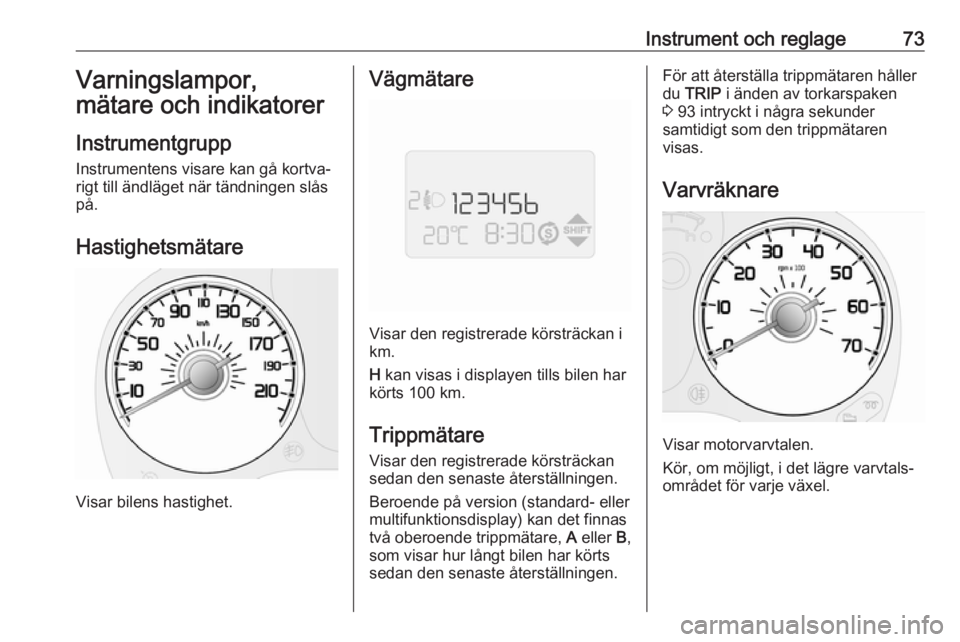

Instrumentgrupp
Instrumentens visare kan gå kortva‐
rigt till ändläget när tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.
Vägmätare
Visar den registrerade körsträckan i
km.
H kan visas i displayen tills bilen har
körts 100 km.
Trippmätare Visar den registrerade körsträckan
sedan den senaste återställningen.
Beroende på version (standard- eller
multifunktionsdisplay) kan det finnas
två oberoende trippmätare, A eller B,
som visar hur långt bilen har körts
sedan den senaste återställningen.
För att återställa trippmätaren håller
du TRIP i änden av torkarspaken
3 93 intryckt i några sekunder
samtidigt som den trippmätaren
visas.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Page 76 of 193

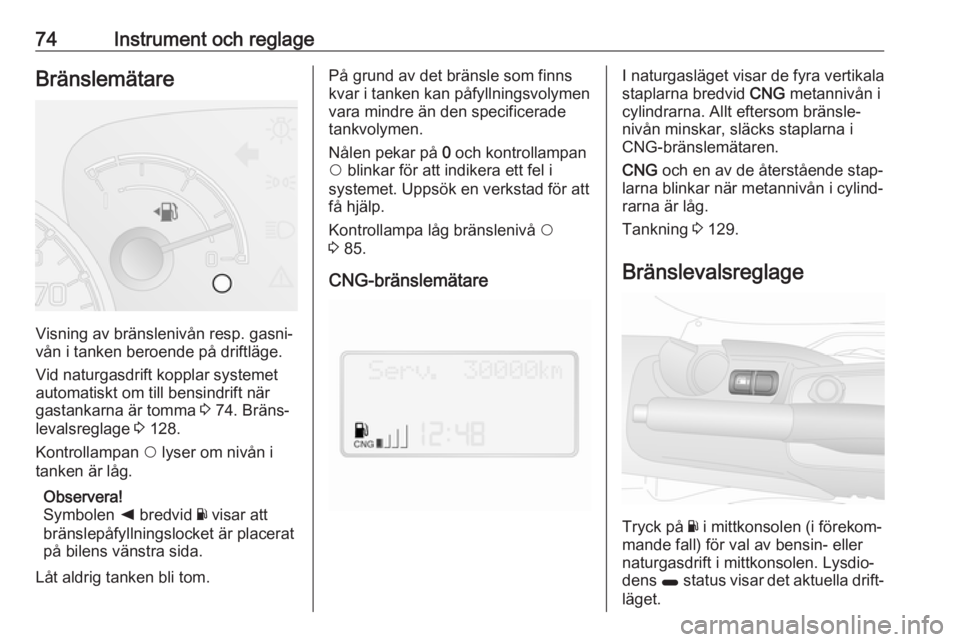

74Instrument och reglageBränslemätare
Visning av bränslenivån resp. gasni‐
vån i tanken beroende på driftläge.
Vid naturgasdrift kopplar systemet
automatiskt om till bensindrift när
gastankarna är tomma 3 74. Bräns‐
levalsreglage 3 128.
Kontrollampan $ lyser om nivån i
tanken är låg.
Observera!
Symbolen k bredvid Y visar att
bränslepåfyllningslocket är placerat
på bilens vänstra sida.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Nålen pekar på 0 och kontrollampan
$ blinkar för att indikera ett fel i
systemet. Uppsök en verkstad för att
få hjälp.
Kontrollampa låg bränslenivå $
3 85.
CNG-bränslemätareI naturgasläget visar de fyra vertikala
staplarna bredvid CNG metannivån i
cylindrarna. Allt eftersom bränsle‐
nivån minskar, släcks staplarna i
CNG-bränslemätaren.
CNG och en av de återstående stap‐
larna blinkar när metannivån i cylind‐
rarna är låg.
Tankning 3 129.
Bränslevalsreglage
Tryck på Y i mittkonsolen (i förekom‐
mande fall) för val av bensin- eller
naturgasdrift i mittkonsolen. Lysdio‐
dens 1 status visar det aktuella drift‐
läget.
Page 77 of 193
Instrument och reglage751 av:Naturgasdrift1 tänds:Bensindrift
Om kontrollampan Y tänds i förarin‐
formationscentralen 3 87 under
naturgasdrift är naturgastankarna
tomma och omkoppling till bensindrift
sker automatiskt.
Bränsle för naturgasdrift 3 128, tank‐
ning 3 129.
Temperaturmätare motorkylvätska
Visar kylvätsketemperaturen.
Om kontrollampan $ lyser är kylväts‐
ketemperaturen för hög. Beroende på version kan även ett varningsmedde‐
lande visas i förarinformations‐
centralen 3 87. Uppsök en verkstad
för att få hjälp.Se upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Servicedisplay finns på bilar med
multifunktionsversion av förarin‐
formationscentralen 3 87.
När tändningen slås på kan återstå‐
ende körsträcka innan det är dags
nästa service visas helt kort.
Beroende på körförhållandena kan
det intervall som en service visas med variera avsevärt.
När den återstående körsträckan till
nästa service är mindre än 2 000 km
visas Serv. i förarinformations‐
centralen. Servicepåminnelsen
upprepas varje gång ytterligare
200 km har körts och visas oftare när
den återstående sträckan är under
200 km.
När det återstående avståndet har
minskat till noll visas ett varningsmed‐
delande, t.ex. Service coupon expired
(Servicekupongen har löpt ut) , i förar‐
informationscentralen.
Bilen behöver service. Uppsök en
verkstad för att få hjälp.
Den återstående sträckan till nästa
service går också att visa i förarin‐
formationscentralen genom att välja
Service i inställningsmenyn 3 87.
Page 78 of 193
76Instrument och reglageÅterställning av servicedisplayEfter service måste servicedisplayen
återställas av en verkstad.
Serviceinformation 3 169.

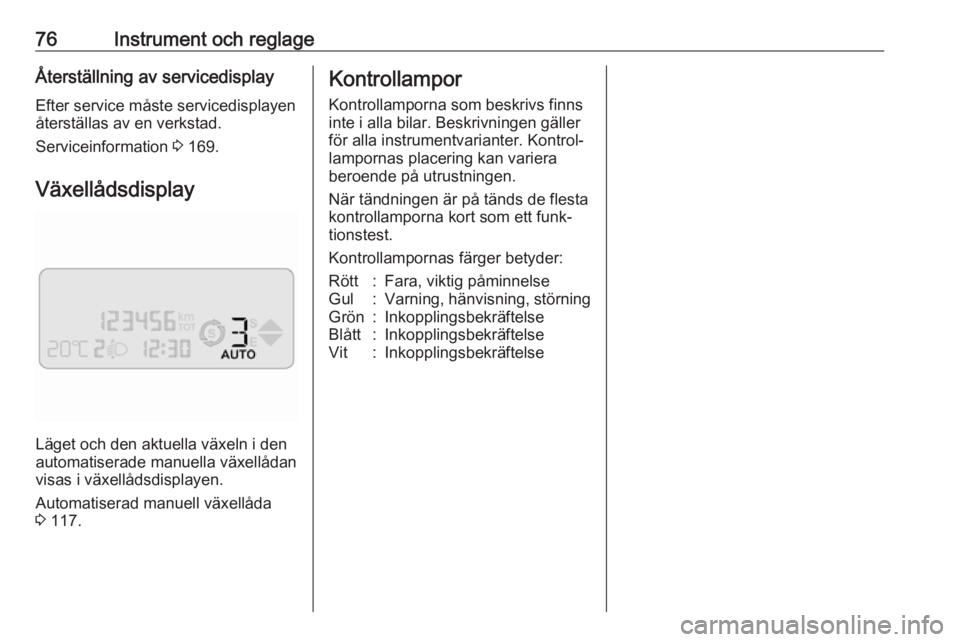

Växellådsdisplay
Läget och den aktuella växeln i den
automatiserade manuella växellådan
visas i växellådsdisplayen.
Automatiserad manuell växellåda
3 117.
Kontrollampor
Kontrollamporna som beskrivs finnsinte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera
beroende på utrustningen.
När tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, störningGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Page 79 of 193

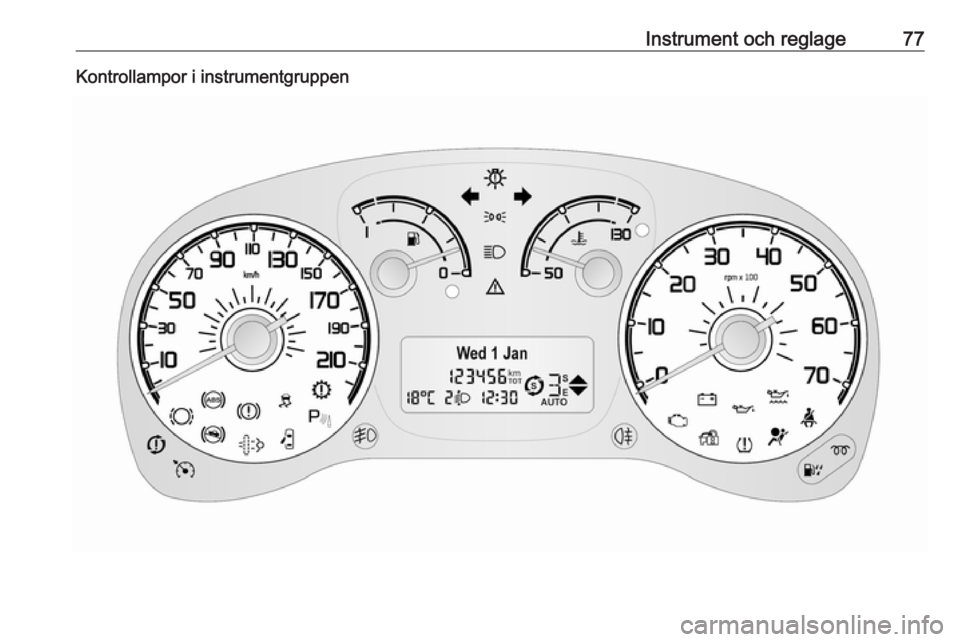

Instrument och reglage77Kontrollampor i instrumentgruppen
Page 80 of 193

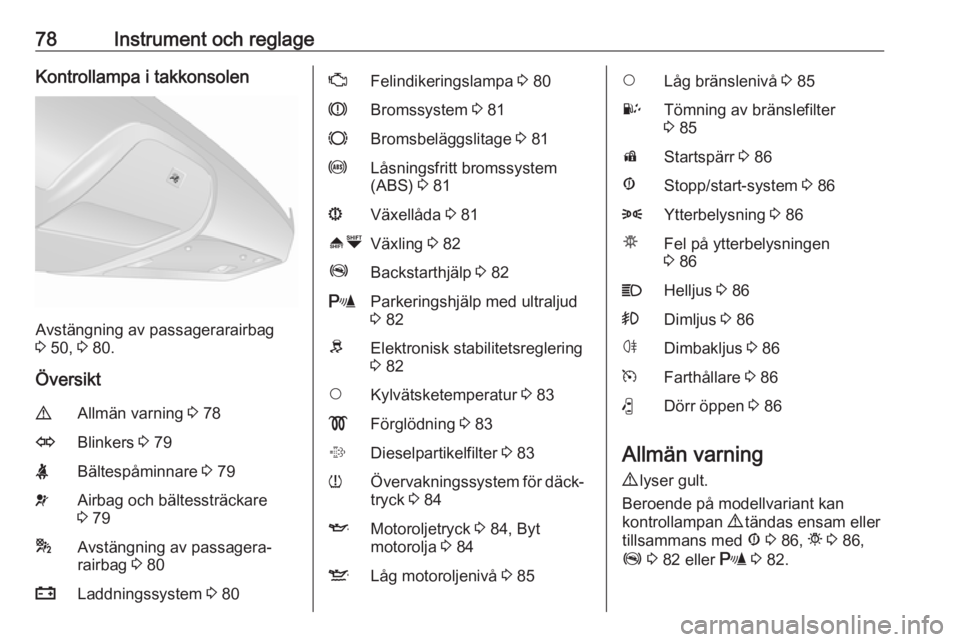

78Instrument och reglageKontrollampa i takkonsolen
Avstängning av passagerarairbag
3 50, 3 80.
Översikt
9Allmän varning 3 78OBlinkers 3 79XBältespåminnare 3 79vAirbag och bältessträckare
3 79*Avstängning av passagera‐
rairbag 3 80pLaddningssystem 3 80ZFelindikeringslampa 3 80RBromssystem 3 81FBromsbeläggslitage 3 81uLåsningsfritt bromssystem
(ABS) 3 81sVäxellåda 3 81[ ÒVäxling 3 82ZBackstarthjälp 3 82rParkeringshjälp med ultraljud
3 82RElektronisk stabilitetsreglering
3 82$Kylvätsketemperatur 3 83!Förglödning 3 83%Dieselpartikelfilter 3 83wÖvervakningssystem för däck‐
tryck 3 84IMotoroljetryck 3 84, Byt
motorolja 3 84SLåg motoroljenivå 3 85$Låg bränslenivå 3 85UTömning av bränslefilter
3 85dStartspärr 3 86ÆStopp/start-system 3 868Ytterbelysning 3 86µFel på ytterbelysningen
3 86CHelljus 3 86>Dimljus 3 86øDimbakljus 3 86mFarthållare 3 86(Dörr öppen 3 86
Allmän varning
9 lyser gult.
Beroende på modellvariant kan
kontrollampan 9 tändas ensam eller
tillsammans med Æ 3 86, t 3 86,
Z 3 82 eller r 3 82.
