Conservação do veículo159Escova do limpa-vidros na portada bagageira
Levantar o braço do limpa-vidros,
pressionar os grampos de retenção
para soltar a escova do limpa-vidros.
Fixar ao braço do limpa-vidros a
escova do limpa-vidros e empurrar
até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base! Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois de substituir uma lâmpada,
ligar a ignição e accionar e verificar as luzes.Faróis de halogéneo
Os faróis têm sistemas separados
para os médios/luz lateral 1 (lâmpada
exterior) e máximos/luz de condução
diurna 2 (lâmpada interior).
Para aceder às lâmpadas, puxar as
tampas de protecção e tirá-las.
Luzes de médios 1. Retirar a tampa de protecção.
2. Desligar o conector da lâmpada.
3. Desengatar o grampo de arame e
retirar a lâmpada do reflector.

160Conservação do veículo
4. Introduzir uma nova lâmpada noreflector de modo que a patilha
guia na lâmpada fique alinhada
com a reentrância do reflector.
5. Ligar a ficha à lâmpada.
6. Engatar o grampo de arame. 7. Colocar a tampa de protecção.
Luzes de máximos 1. Retirar a tampa de protecção.2. Desligar o conector da lâmpada.
3. Desengatar o grampo de arame e
retirar a lâmpada do reflector.4. Introduzir uma nova lâmpada no reflector de modo que a lâmpada
fique alinhada com a reentrância
do reflector.
5. Engatar o grampo de arame e ligar o conector à lâmpada.
6. Colocar a tampa de protecção.
Luz lateral 1. Retirar a tampa de protecção. Retirar o suporte da lâmpada parafora do reflector rodando no
sentido anti-horário.2. Retirar a lâmpada do encaixe e
inserir uma nova lâmpada.
3. Introduzir o suporte da lâmpada no reflector.
4. Rodar para a direita para encaixar.
5. Colocar a tampa de protecção.
Luzes de condução diurna 1. Retirar a tampa de protecção.

Conservação do veículo161
2.Retirar o suporte da lâmpada para
fora do reflector rodando no
sentido anti-horário.
3. Retirar a lâmpada do encaixe e inserir uma nova lâmpada.
4. Introduzir o suporte da lâmpada no reflector.
5. Rodar para a direita para encaixar.
6. Colocar a tampa de protecção.
Indicador de mudança de
direcção dianteiro
1. Retirar a tampa de protecção.2. Retirar o suporte da lâmpada para
fora do reflector rodando no
sentido anti-horário.
3. Empurrar a lâmpada ligeiramente
para dentro do suporte, rodar no
sentido anti-horário, retirar a
lâmpada e substituí-la.
4. Introduzir o suporte da lâmpada no reflector.
5. Rodar para a direita para encaixar.
6. Colocar a tampa de protecção.
Faróis de nevoeiro
Substituir as lâmpadas numa oficina.
Luzes traseiras
1. Retirar os três parafusos de retenção.
2. Remover o conjunto de lâmpadas
do veículo.
3. Desengatar a ficha do conector para fora do suporte da lâmpada.

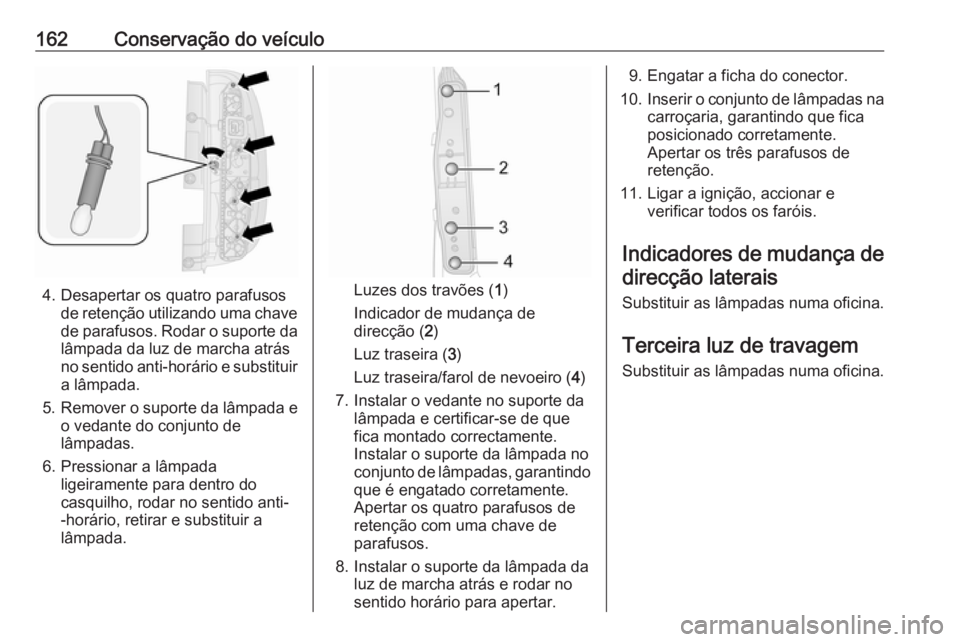

162Conservação do veículo
4. Desapertar os quatro parafusosde retenção utilizando uma chavede parafusos. Rodar o suporte da
lâmpada da luz de marcha atrás
no sentido anti-horário e substituir a lâmpada.
5. Remover o suporte da lâmpada e
o vedante do conjunto de
lâmpadas.
6. Pressionar a lâmpada ligeiramente para dentro do
casquilho, rodar no sentido anti-
-horário, retirar e substituir a
lâmpada.Luzes dos travões ( 1)
Indicador de mudança de direcção ( 2)
Luz traseira ( 3)
Luz traseira/farol de nevoeiro ( 4)
7. Instalar o vedante no suporte da lâmpada e certificar-se de quefica montado correctamente.
Instalar o suporte da lâmpada no
conjunto de lâmpadas, garantindo
que é engatado corretamente.
Apertar os quatro parafusos de
retenção com uma chave de
parafusos.
8. Instalar o suporte da lâmpada da luz de marcha atrás e rodar no
sentido horário para apertar.
9. Engatar a ficha do conector.
10. Inserir o conjunto de lâmpadas na
carroçaria, garantindo que fica
posicionado corretamente.
Apertar os três parafusos de
retenção.
11. Ligar a ignição, accionar e verificar todos os faróis.
Indicadores de mudança de
direcção laterais
Substituir as lâmpadas numa oficina.
Terceira luz de travagem Substituir as lâmpadas numa oficina.

Conservação do veículo163Luz da chapa de matrícula
Porta traseira
1. Introduzir a chave de parafusos conforme indicado pelas setas,
pressionar para o lado e soltar o
alojamento da lâmpada.
2. Rodar o suporte da lâmpada no sentido anti-horário para retirar do
alojamento da lâmpada. Retirar a
lâmpada puxando.
3. Recolocar a lâmpada.
4. Colocar o suporte da lâmpada no alojamento da lâmpada e rodar
para a direita.
5. Instalar o alojamento da lâmpada certificando-se que engata
correctamente.
Portas traseiras
1. Introduzir a chave de parafusos conforme indicado pelas setas,
pressionar para a esquerda e
soltar o alojamento da lâmpada.
2. Empurrar a lâmpada ligeiramente
em direcção ao grampo de mola e retirar.
3. Recolocar a lâmpada.
4. Instalar o alojamento da lâmpada certificando-se que engata
correctamente.

164Conservação do veículoLuzes do habitáculo
Luz de cortesia dianteira e
traseira
1. Desmontar a lente óptica usando uma chave de fendas de lâmina
plana.
2. Abrir a cobertura traseira.
3. Substituir lâmpada.
4. Fechar a cobertura traseira.
5. Montar novamente a lente.
Luz de cortesia dianteira, luzes de leitura
1. Desmontar a lente óptica usando uma chave de fendas de lâmina
plana.
2. Abrir a cobertura traseira.
3. Substituir lâmpadas.
4. Fechar a cobertura traseira.
5. Montar novamente a lente.
Luz de cortesia traseira amovível
1. Premir o botão no cimo da unidade das luzes para soltá-la.

Conservação do veículo1652. Puxar a unidade das luzes parafora pelos pontos ilustrados.
3. Substituir a lâmpada, certificando-se de que está
engatada correctamente.
4. Voltar a montar a unidade das luzes.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● à direita do compartimento do motor, junto à bateria do veículo
● atrás de uma cobertura na parte inferior do painel de
instrumentos, do lado do
condutor
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.
No veículo existem diferentes tipos
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo respectivo

166Conservação do veículofilamento derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que queimasse.
É aconselhável ter um conjunto
completo de fusíveis.
Algumas funções são protegidas por vários fusíveis. Podem também
existir fusíveis sem função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis fornecidas neste Manual de Utilização poderão aplicar-se aoveículo. Consultar a etiqueta da
caixa de fusíveis, quando
disponível.
Extractor de fusíveis
Utilizar um extractor de fusíveis para
remover os fusíveis.
Para ajudar a substituir fusíveis, pode ser utilizado um extractor de fusíveis.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

Conservação do veículo167Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis está à direita do
compartimento do motor, junto à
bateria do veículo.
Para retirar a cobertura de protecção e aceder aos fusíveis, retirar os dois
parafusos (ver figura).
N.ºCircuitoF09Interruptor da porta traseiraF10BuzinaF14Luzes de máximosF15Aquecedor PTCIF19Sistema de ar condicionadoF20Óculo traseiro aquecidoF21Bomba do combustívelF30Luzes de nevoeiroF84Sistema de GNCF85TomadasF86Isqueiro/Bancos aquecidosF87Sistema Start/StopF88Aquecimento retrovisor
Depois de substituir os fusíveis
avariados, colocar a tampa da caixa
de fusíveis.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

168Conservação do veículoCaixa de fusíveis no painelde instrumentos
A caixa dos fusíveis encontra-se
atrás de uma cobertura na parte
inferior do painel de instrumentos, do
lado do condutor.
N.ºCircuitoF12Médios da direitaF13Luz de médios esquerda/Ajuste do alcance dos faróisF31Relés da caixa de fusíveis/
Relés da unidade de controlo
da carroçariaF32Luzes de cortesiaF36Conector de diagnóstico/
Sistema de climatização/
Sistema de informação e lazer/
Sistema de controlo da pressão dos pneus/Sirene do alarmeF37Painel de instrumentos/
Sistema de travagemF38Sistema de fecho centralizado
das portasF43Sistema lava pára-brisasF47Accionamento electrónico dos
vidrosF48Accionamento electrónico dos
vidros
