OPEL COMBO 2017 Manuale di uso e manutenzione (in Italian)

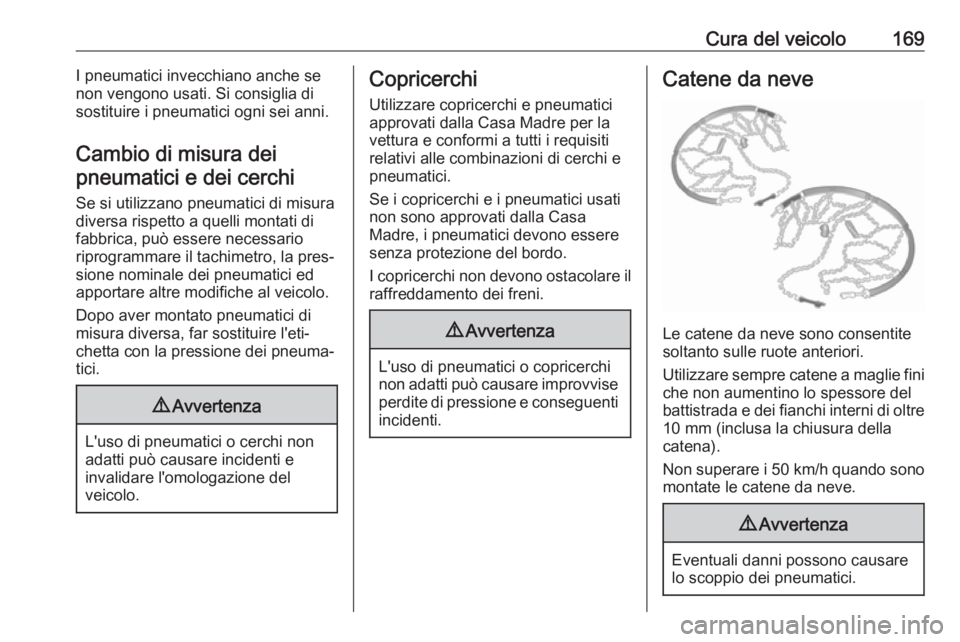

Cura del veicolo169I pneumatici invecchiano anche se
non vengono usati. Si consiglia di
sostituire i pneumatici ogni sei anni.
Cambio di misura dei pneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di
fabbrica, può essere necessario
riprogrammare il tachimetro, la pres‐
sione nominale dei pneumatici ed
apportare altre modifiche al veicolo.
Dopo aver montato pneumatici di
misura diversa, far sostituire l'eti‐
chetta con la pressione dei pneuma‐
tici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e
invalidare l'omologazione del
veicolo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti
relativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa
Madre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti incidenti.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della
catena).
Non superare i 50 km/h quando sono
montate le catene da neve.
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.

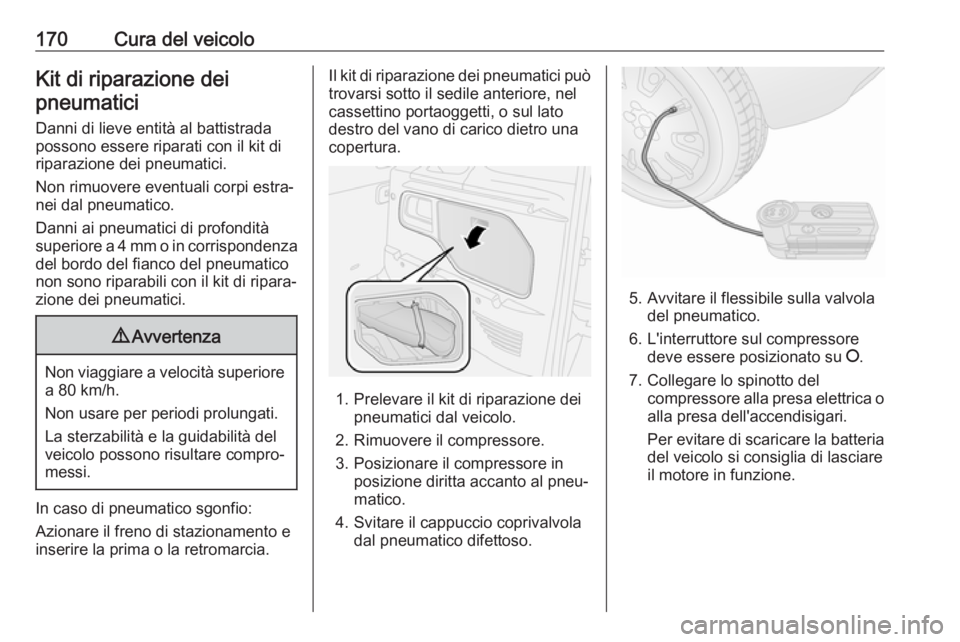

170Cura del veicoloKit di riparazione dei
pneumatici
Danni di lieve entità al battistrada
possono essere riparati con il kit di
riparazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità
superiore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento e
inserire la prima o la retromarcia.
Il kit di riparazione dei pneumatici può
trovarsi sotto il sedile anteriore, nel
cassettino portaoggetti, o sul lato
destro del vano di carico dietro una
copertura.
1. Prelevare il kit di riparazione dei pneumatici dal veicolo.
2. Rimuovere il compressore.
3. Posizionare il compressore in posizione diritta accanto al pneu‐
matico.
4. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
5. Avvitare il flessibile sulla valvoladel pneumatico.
6. L'interruttore sul compressore deve essere posizionato su J.
7. Collegare lo spinotto del compressore alla presa elettrica oalla presa dell'accendisigari.
Per evitare di scaricare la batteria
del veicolo si consiglia di lasciare
il motore in funzione.

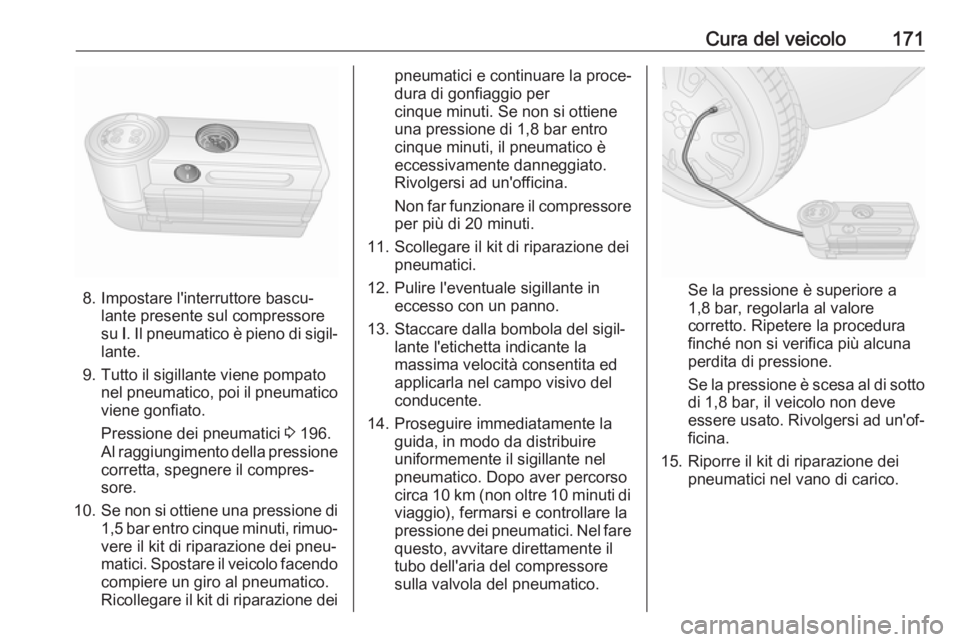

Cura del veicolo171
8. Impostare l'interruttore bascu‐lante presente sul compressore
su I. Il pneumatico è pieno di sigil‐
lante.
9. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.
Pressione dei pneumatici 3 196.
Al raggiungimento della pressione corretta, spegnere il compres‐
sore.
10. Se non si ottiene una pressione di
1,5 bar entro cinque minuti, rimuo‐
vere il kit di riparazione dei pneu‐
matici. Spostare il veicolo facendo compiere un giro al pneumatico.
Ricollegare il kit di riparazione dei
pneumatici e continuare la proce‐
dura di gonfiaggio per
cinque minuti. Se non si ottiene
una pressione di 1,8 bar entro
cinque minuti, il pneumatico è
eccessivamente danneggiato.
Rivolgersi ad un'officina.
Non far funzionare il compressore
per più di 20 minuti.
11. Scollegare il kit di riparazione dei pneumatici.
12. Pulire l'eventuale sigillante in eccesso con un panno.
13. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la
massima velocità consentita ed
applicarla nel campo visivo del
conducente.
14. Proseguire immediatamente la guida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 10 km (non oltre 10 minuti di viaggio), fermarsi e controllare la
pressione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,8 bar, regolarla al valore
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto
di 1,8 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐
ficina.
15. Riporre il kit di riparazione dei pneumatici nel vano di carico.

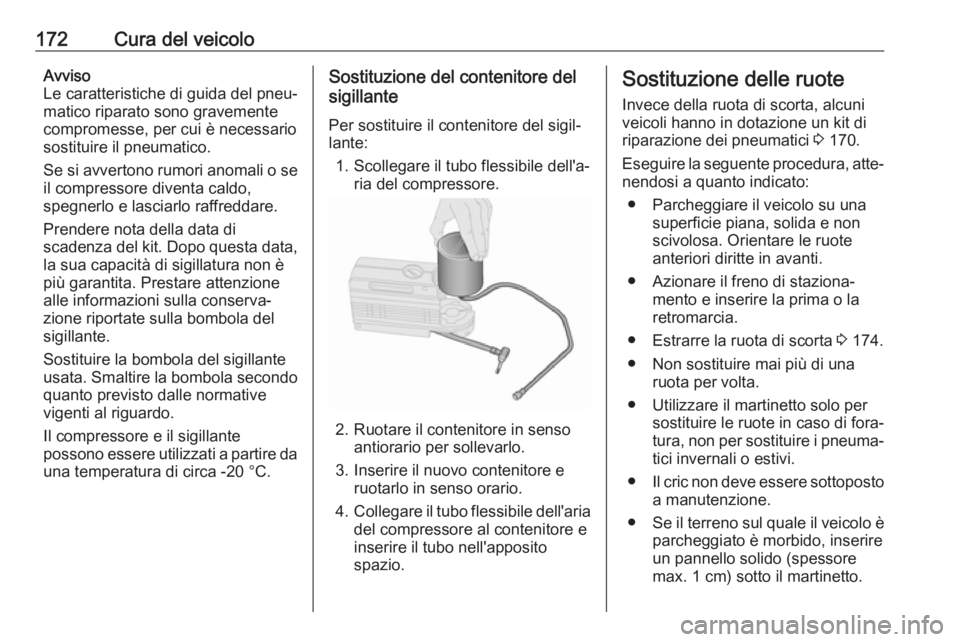

172Cura del veicoloAvviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si avvertono rumori anomali o se il compressore diventa caldo,
spegnerlo e lasciarlo raffreddare.
Prendere nota della data di
scadenza del kit. Dopo questa data,
la sua capacità di sigillatura non è
più garantita. Prestare attenzione alle informazioni sulla conserva‐
zione riportate sulla bombola del
sigillante.
Sostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative
vigenti al riguardo.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -20 °C.Sostituzione del contenitore del
sigillante
Per sostituire il contenitore del sigil‐
lante:
1. Scollegare il tubo flessibile dell'a‐ ria del compressore.
2. Ruotare il contenitore in senso antiorario per sollevarlo.
3. Inserire il nuovo contenitore e ruotarlo in senso orario.
4. Collegare il tubo flessibile dell'aria
del compressore al contenitore e
inserire il tubo nell'apposito spazio.
Sostituzione delle ruote
Invece della ruota di scorta, alcuni
veicoli hanno in dotazione un kit di
riparazione dei pneumatici 3 170.
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Azionare il freno di staziona‐ mento e inserire la prima o laretromarcia.
● Estrarre la ruota di scorta 3 174.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.

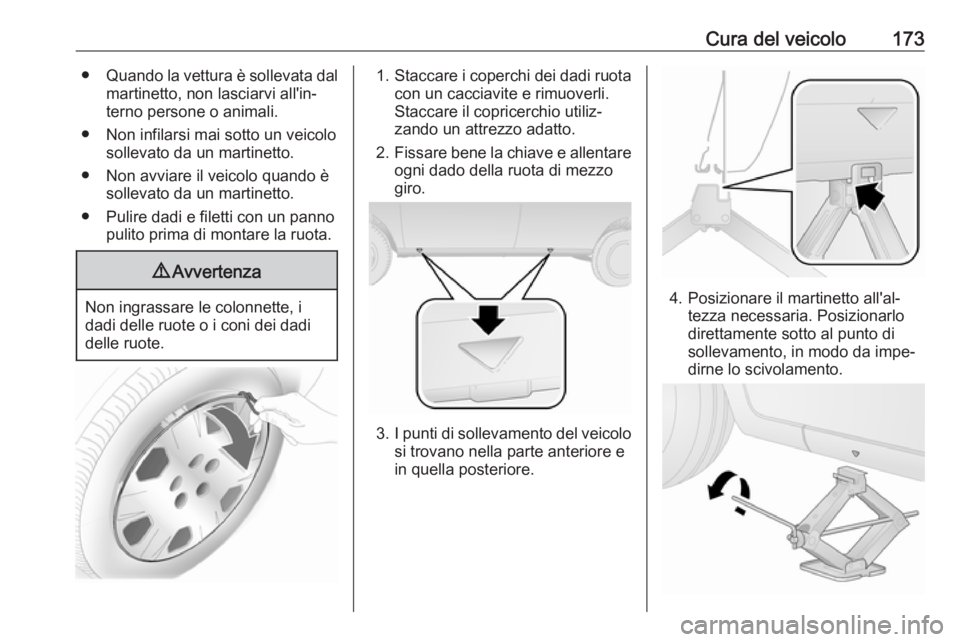

Cura del veicolo173●Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli.
Staccare il copricerchio utiliz‐
zando un attrezzo adatto.
2. Fissare bene la chiave e allentare
ogni dado della ruota di mezzo
giro.
3. I punti di sollevamento del veicolo
si trovano nella parte anteriore e
in quella posteriore.
4. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.

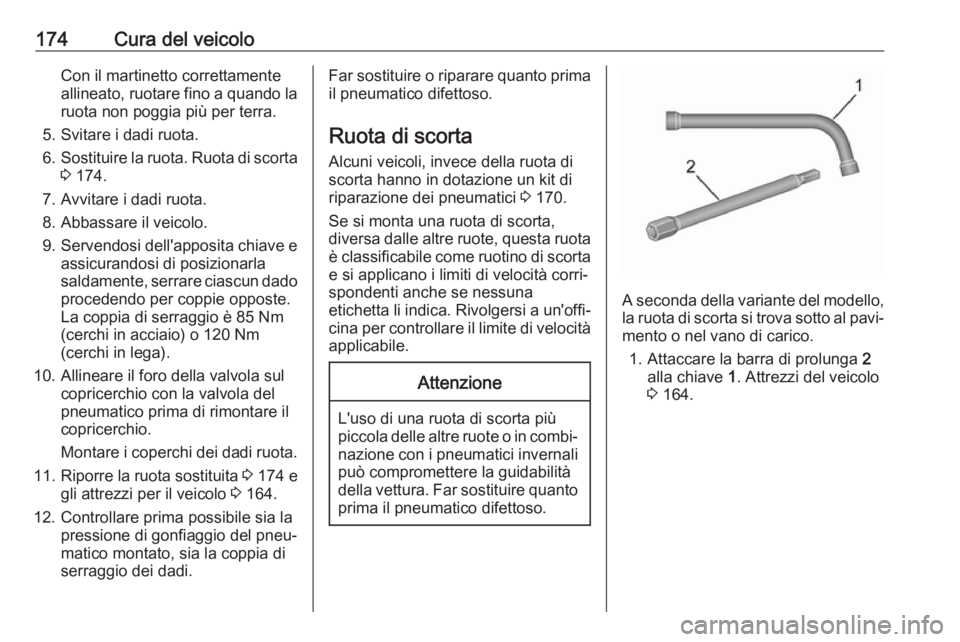

174Cura del veicoloCon il martinetto correttamente
allineato, ruotare fino a quando la
ruota non poggia più per terra.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 174.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla
saldamente, serrare ciascun dado procedendo per coppie opposte.
La coppia di serraggio è 85 Nm (cerchi in acciaio) o 120 Nm(cerchi in lega).
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
11. Riporre la ruota sostituita 3 174 e
gli attrezzi per il veicolo 3 164.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.Far sostituire o riparare quanto prima il pneumatico difettoso.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici 3 170.
Se si monta una ruota di scorta,
diversa dalle altre ruote, questa ruota è classificabile come ruotino di scorta
e si applicano i limiti di velocità corri‐
spondenti anche se nessuna
etichetta li indica. Rivolgersi a un'offi‐ cina per controllare il limite di velocità applicabile.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
A seconda della variante del modello, la ruota di scorta si trova sotto al pavi‐mento o nel vano di carico.
1. Attaccare la barra di prolunga 2
alla chiave 1. Attrezzi del veicolo
3 164.

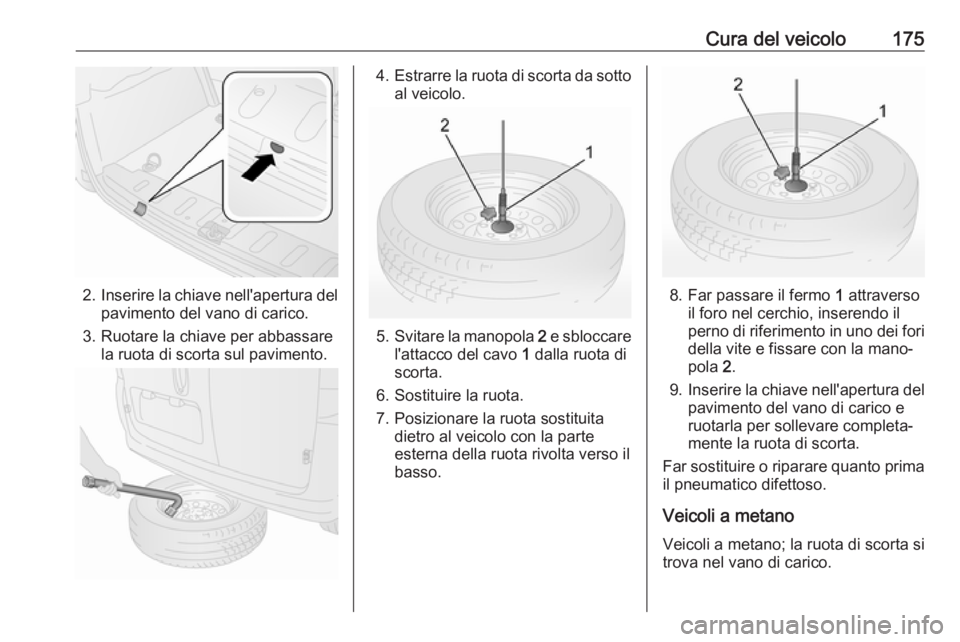

Cura del veicolo175
2.Inserire la chiave nell'apertura del
pavimento del vano di carico.
3. Ruotare la chiave per abbassare la ruota di scorta sul pavimento.
4.Estrarre la ruota di scorta da sotto
al veicolo.
5. Svitare la manopola 2 e sbloccare
l'attacco del cavo 1 dalla ruota di
scorta.
6. Sostituire la ruota.
7. Posizionare la ruota sostituita dietro al veicolo con la parte
esterna della ruota rivolta verso il
basso.
8. Far passare il fermo 1 attraverso
il foro nel cerchio, inserendo il
perno di riferimento in uno dei fori della vite e fissare con la mano‐
pola 2.
9. Inserire la chiave nell'apertura del
pavimento del vano di carico e
ruotarla per sollevare completa‐
mente la ruota di scorta.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Veicoli a metano Veicoli a metano; la ruota di scorta si
trova nel vano di carico.

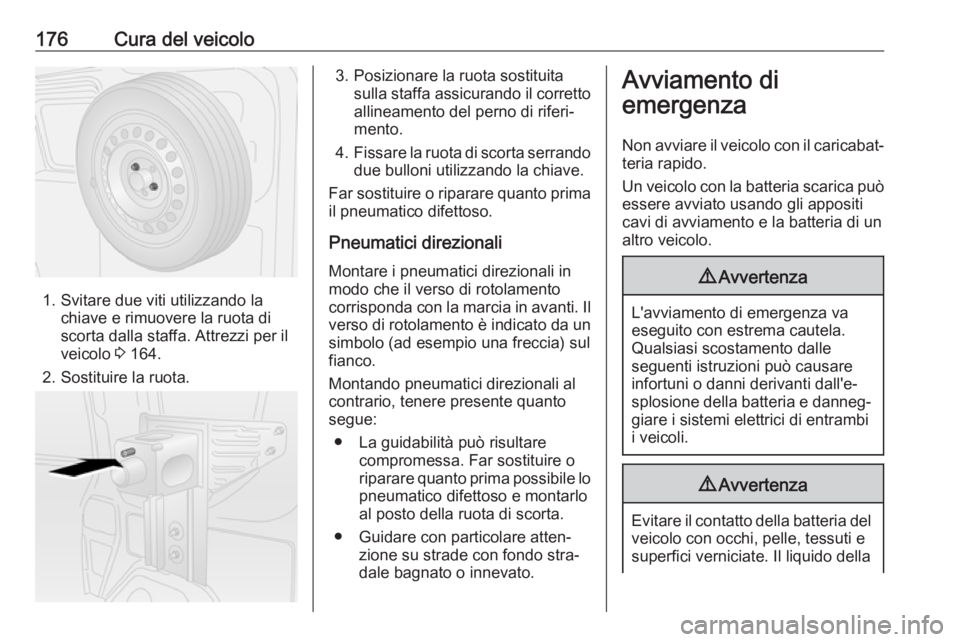

176Cura del veicolo
1. Svitare due viti utilizzando lachiave e rimuovere la ruota di
scorta dalla staffa. Attrezzi per il
veicolo 3 164.
2. Sostituire la ruota.
3. Posizionare la ruota sostituita sulla staffa assicurando il corretto
allineamento del perno di riferi‐
mento.
4. Fissare la ruota di scorta serrando
due bulloni utilizzando la chiave.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento
corrisponda con la marcia in avanti. Il verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto
segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo
pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria del
veicolo con occhi, pelle, tessuti e
superfici verniciate. Il liquido della

Cura del veicolo177batteria contiene acido solforico,
che può causare lesioni e danni in
caso di contatto diretto.
● Non esporre mai la batteria del veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐ mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria veicolo.
● Utilizzare una batteria di soccorso con la stessa tensione
nominale (12 volt). E una capa‐
cità (Ah) non molto inferiore a
quella della batteria del veicolo
scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria del veicolo durante la procedura
di avviamento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
● Durante l'avviamento di emer‐ genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento con il cambio in folle.Ordine di connessione dei cavi:
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria veicolo scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del
veicolo, come il blocco motore o
un bullone di montaggio del
motore. Collegare il più lontano
possibile dalla batteria veicolo
scarica, comunque a non meno di 60 cm.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.

178Cura del veicolo2. Dopo cinque minuti avviare l'altromotore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di un minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa tre minuti lasciando i cavi collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
Sbloccare la copertura sollevandola
delicatamente con un cacciavite.
Utilizzare un panno tra il cacciavite e
il telaio per evitare eventuali danni.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 164.
Avvitare a fondo l'occhiello di traino fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
Attenzione
Il gancio di traino deve essere
utilizzato solo per il traino e non
per recuperare il veicolo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Mettere il cambio in folle.
Avviso
Se sui veicoli con cambio manuale
automatizzato (MTA) non si riesce
ad inserire la folle, il veicolo deve
essere trainato solo con le ruote
motrici sollevate da terra.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
