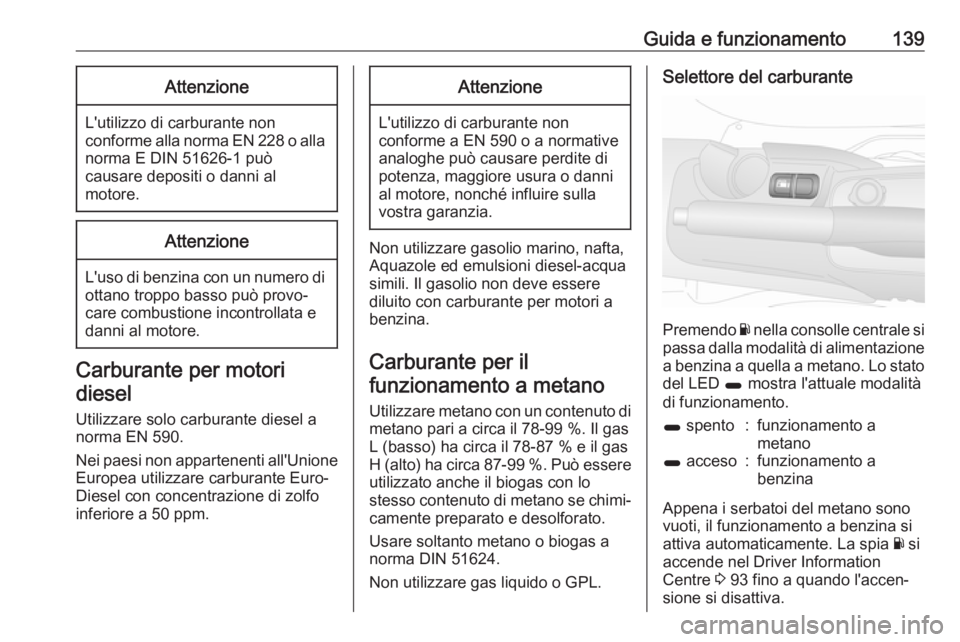

Guida e funzionamento139Attenzione
L'utilizzo di carburante non
conforme alla norma EN 228 o alla norma E DIN 51626-1 può
causare depositi o danni al
motore.
Attenzione
L'uso di benzina con un numero di
ottano troppo basso può provo‐
care combustione incontrollata e
danni al motore.
Carburante per motori
diesel
Utilizzare solo carburante diesel a
norma EN 590.
Nei paesi non appartenenti all'Unione
Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo
inferiore a 50 ppm.
Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative analoghe può causare perdite di
potenza, maggiore usura o danni
al motore, nonché influire sulla
vostra garanzia.
Non utilizzare gasolio marino, nafta,
Aquazole ed emulsioni diesel-acqua
simili. Il gasolio non deve essere
diluito con carburante per motori a
benzina.
Carburante per il funzionamento a metano
Utilizzare metano con un contenuto di
metano pari a circa il 78-99 %. Il gas L (basso) ha circa il 78-87 % e il gasH (alto) ha circa 87-99 %. Può essere utilizzato anche il biogas con lo
stesso contenuto di metano se chimi‐
camente preparato e desolforato.
Usare soltanto metano o biogas a
norma DIN 51624.
Non utilizzare gas liquido o GPL.
Selettore del carburante
Premendo Y nella consolle centrale si
passa dalla modalità di alimentazione
a benzina a quella a metano. Lo stato del LED 1 mostra l'attuale modalità
di funzionamento.
1 spento:funzionamento a
metano1 acceso:funzionamento a
benzina
Appena i serbatoi del metano sono
vuoti, il funzionamento a benzina si
attiva automaticamente. La spia Y si
accende nel Driver Information
Centre 3 93 fino a quando l'accen‐
sione si disattiva.

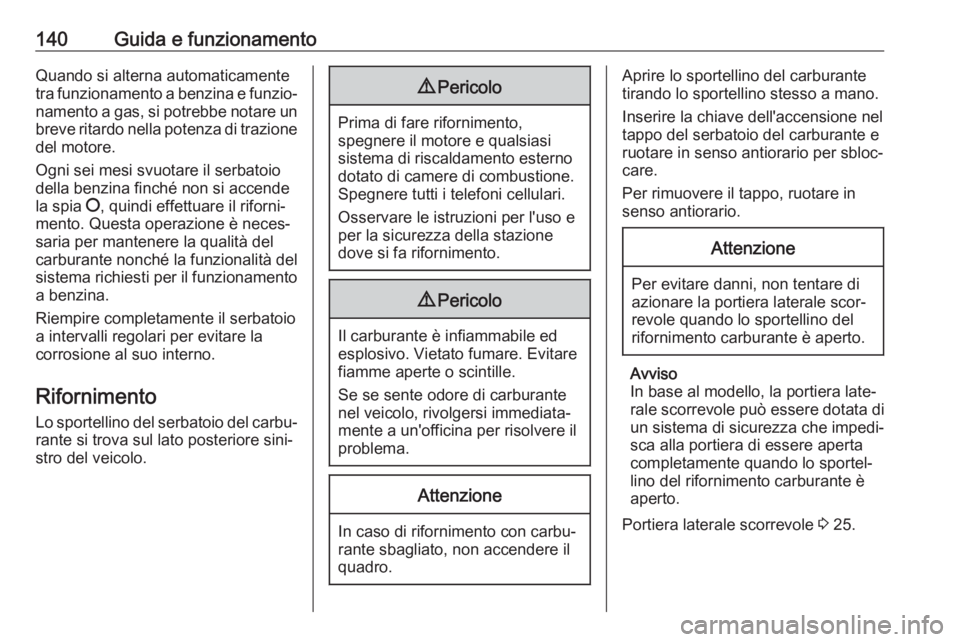

140Guida e funzionamentoQuando si alterna automaticamente
tra funzionamento a benzina e funzio‐ namento a gas, si potrebbe notare un breve ritardo nella potenza di trazione del motore.
Ogni sei mesi svuotare il serbatoio
della benzina finché non si accende
la spia §, quindi effettuare il riforni‐
mento. Questa operazione è neces‐
saria per mantenere la qualità del
carburante nonché la funzionalità del
sistema richiesti per il funzionamento
a benzina.
Riempire completamente il serbatoio
a intervalli regolari per evitare la
corrosione al suo interno.
Rifornimento Lo sportellino del serbatoio del carbu‐rante si trova sul lato posteriore sini‐
stro del veicolo.9 Pericolo
Prima di fare rifornimento,
spegnere il motore e qualsiasi
sistema di riscaldamento esterno dotato di camere di combustione.
Spegnere tutti i telefoni cellulari.
Osservare le istruzioni per l'uso e
per la sicurezza della stazione
dove si fa rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Aprire lo sportellino del carburante
tirando lo sportellino stesso a mano.
Inserire la chiave dell'accensione nel
tappo del serbatoio del carburante e
ruotare in senso antiorario per sbloc‐
care.
Per rimuovere il tappo, ruotare in
senso antiorario.Attenzione
Per evitare danni, non tentare di
azionare la portiera laterale scor‐ revole quando lo sportellino del
rifornimento carburante è aperto.
Avviso
In base al modello, la portiera late‐
rale scorrevole può essere dotata di
un sistema di sicurezza che impedi‐ sca alla portiera di essere aperta
completamente quando lo sportel‐
lino del rifornimento carburante è
aperto.
Portiera laterale scorrevole 3 25.

Guida e funzionamento141
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, riposizionare il tappo
del foro di rifornimento e ruotare in
senso orario.
Inserire la chiave dell'accensione nel
tappo e ruotare in senso orario per
bloccare, poi rimuovere la chiave.
Chiudere lo sportellino di rifornimento
del carburante.
Rifornimento di metano
Aprire lo sportellino di rifornimento del carburante.9 Avvertenza
Rifornire solo con una pressione
massima di 250 bar. Rifornirsi solo presso stazioni di rifornimento con compensazione di temperatura.
La procedura di rifornimento deveessere completata, per esempio, con
l'areazione del bocchettone.
La capacità del serbatoio del metano
compresso dipende dalla tempera‐
tura esterna, dalla pressione di riem‐
pimento e dal tipo di sistema di rifor‐
nimento.
Chiudere il tappo di rifornimento ad
operazione ultimata.
Nomi dei " veicoli a metano " all'estero:

142Guida e funzionamentoTedescoErdgasfahrzeugeIngleseNGVs = Natural Gas
VehiclesFranceseVéhicules au gaz naturel – or – Véhicules GNVItalianoMetano auto
Nomi del " metano" all'estero:
TedescoErdgasIngleseCNG = Compressed
Natural GasFranceseGNV = Gaz Naturel (pour) Véhicules - oppure -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del carbu‐
rante speciali.
Sistema di interruzione
dell'alimentazione del carburante
In caso di scontro di una certa gravità,
l'alimentazione dell'impianto del
carburante viene interrotta e il motore spento automaticamente per ragioni
di sicurezza.
Reimpostazione del sistema d'inter‐
ruzione dell'alimentazione del carbu‐
rante; consultare "Messaggi del
sistema carburante" 3 99.
Consumo di carburante - Emissioni di CO 2
Il consumo di carburante (combinato)
del modello Opel Combo è compreso tra 7,7 e 4,5 l/100 km.
In base al Paese, il consumo di carbu‐ rante viene visualizzato in km/l. In
questo caso il consumo di carburante
(combinato) del modello Opel Combo
è tra 13,0 e 22,2 km/l.
Le emissioni di CO 2 (combinato)
vanno dai 179 ai 120 g/km.Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
I valori di consumo di carburante uffi‐ ciali e di emissione di CO
2 citati si rife‐
riscono al modello base europeo con
dotazione standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono
determinati in base alla normativa
R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
Le cifre vengono fornite solo ai fini di
un confronto tra diverse varianti di
veicoli e non devono essere conside‐ rate una garanzia dell'effettivo
consumo di carburante di un partico‐
lare veicolo.

Guida e funzionamento143Dotazione aggiuntiva può originare
risultati lievemente superiori rispetto
al consumo di carburante dichiarato e
ai valori di CO 2. Il consumo di carbu‐
rante dipende inoltre dallo stile di
guida personale e dalle condizioni
della strada e del traffico.
Metano
Le informazioni sul consumo di
carburante sono state ottenute
usando come carburante di riferi‐
mento il metano G20 (densità metano 99 - 100 mol%) alle condizioni diguida prescritte. Usando metano con
densità del metano inferiori, il
consumo di carburante può differire
dai valori specificati.Gancio rimorchio
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. I veicoli a metano possono richiedere uno speciale dispositivo di
traino.
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐ mento, degli scudi termici e di altre
apparecchiature.
Il montaggio del dispositivo di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In tal caso, usare la
barra del gancio di traino. Conservare
sempre la barra del gancio di traino nel veicolo.
Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.Nel caso di rimorchi con ridotta stabi‐ lità direzionale e rimorchi di camper
con una massa complessiva
ammessa a pieno carico superiore a
1300 kg, non si deve superare la velo‐
cità di 80 km/h ed è consigliabile l'uso
di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 196.
Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e

144Guida e funzionamentoil reale carico del giunto di
accoppiamento con il rimorchio
agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a un massimo del 12
%.
Il carico trainabile ammesso vale fino alla pendenza specificata e fino adun'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce
a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di procedere in salita. Per questo anche
la massa lorda consentita della
combinazione (veicolo + rimorchio)
diminuisce del 10 % per ogni
1000 metri di aumento dell'altitudine.
Non è necessario invece ridurre il
peso complessivo con rimorchio per
viaggiare su pendenze leggere (infe‐
riori all' 8 %, come ad esempio in
autostrada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 186.Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(60 kg) è specificato sulla targhetta di
identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.
Carico sull'asse posteriore
I carichi ammessi sugli assali (vedere
targhetta d'identificazione o docu‐
menti del veicolo) non devono essere superati.

Cura del veicolo145Cura del veicoloInformazioni generali.................146
Accessori e modifiche alla vettura .................................... 146
Rimessaggio del veicolo ..........146
Demolizione dei veicoli ............147
Controlli del veicolo ....................147
Esecuzione dei lavori ..............147
Cofano ..................................... 147
Olio motore .............................. 148
Liquido di raffreddamento del motore .................................... 149
Liquido per il servosterzo ........150
Liquido di lavaggio ...................151
Freni ........................................ 151
Liquido dei freni .......................151
Batteria veicolo ........................152
Sostituzione delle spazzole tergicristalli ............................. 153
Sostituzione delle lampadine .....154
Fari alogeni .............................. 154
Fendinebbia ............................. 156
Luci posteriori .......................... 156
Indicatori di direzione laterali ...157
Terza luce di arresto ................157
Luci della targa ........................ 157Luci interne.............................. 158
Illuminazione del quadro strumenti ................................. 159
Impianto elettrico .......................160
Fusibili ..................................... 160
Scatola portafusibili nel vano motore .................................... 161
Scatola portafusibili nel quadro strumenti ................................. 162
Attrezzi per il veicolo ..................164
Attrezzi .................................... 164
Ruote e pneumatici ....................164
Pneumatici invernali ................164
Denominazione dei pneumatici .............................. 165
Pressione dei pneumatici ........165
Sistema di monitoraggio pressione pneumatici .............166
Profondità del battistrada ........168
Cambio di misura dei pneumatici e dei cerchi ............................. 169
Copricerchi .............................. 169
Catene da neve .......................169
Kit di riparazione dei pneumatici .............................. 170
Sostituzione delle ruote ...........172
Ruota di scorta ........................ 174
Avviamento di emergenza .........176Traino ......................................... 178
Traino del veicolo ....................178
Traino di un altro veicolo .........179
Cura delle parti esterne e in‐ terne ........................................... 179
Cura delle parti esterne ...........179
Cura dell'abitacolo ...................182

146Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel.
Inoltre tali modifiche potrebbero
influire sul consumo di carburante,
sulle emissioni di CO 2 e altre emis‐
sioni del veicolo e far sì che il veicolo
non sia più conforme all'omologa‐
zione, avendo effetto così anche sulla
validità dell'immatricolazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Inserire la prima o la retromarcia
per impedire che il veicolo si
muova.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio il sistema di bloccaggio antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso infunzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.

Cura del veicolo147● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare le targhe.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a metano devono essere rici‐ clati da un centro autorizzato per lo
smaltimento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

148Cura del veicolo
Muovere la chiusura di sicurezza late‐
ralmente e aprire il cofano.
Bloccare l'asta di supporto del
cofano.
Se il cofano viene aperto durante un Autostop , il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Sistema Stop-start 3 120.
Chiusura
Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari per
prevenire danni al motore. Assicu‐ rarsi che sia utilizzato olio con lespecifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 184.
Spia Livello olio motore basso S
3 90.
Il consumo massimo di olio motore è
0,6 litri per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla e
inserirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il
livello dell'olio motore.
Inserire l'astina di livello fino all'arre‐ sto sull'impugnatura e ruotarla di
mezzo giro.
Avviso
Le astine di livello possono variare a seconda del tipo di motore.
