Péče o vozidlo149Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici! Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte funkci
světel.Halogenové světlomety

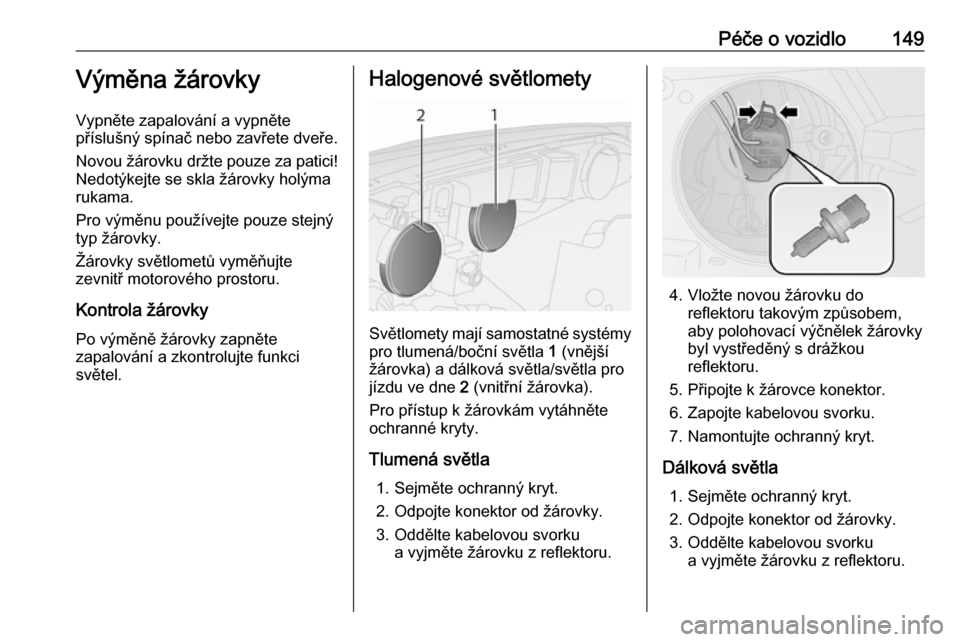

Světlomety mají samostatné systémy
pro tlumená/boční světla 1 (vnější
žárovka) a dálková světla/světla pro
jízdu ve dne 2 (vnitřní žárovka).
Pro přístup k žárovkám vytáhněte
ochranné kryty.

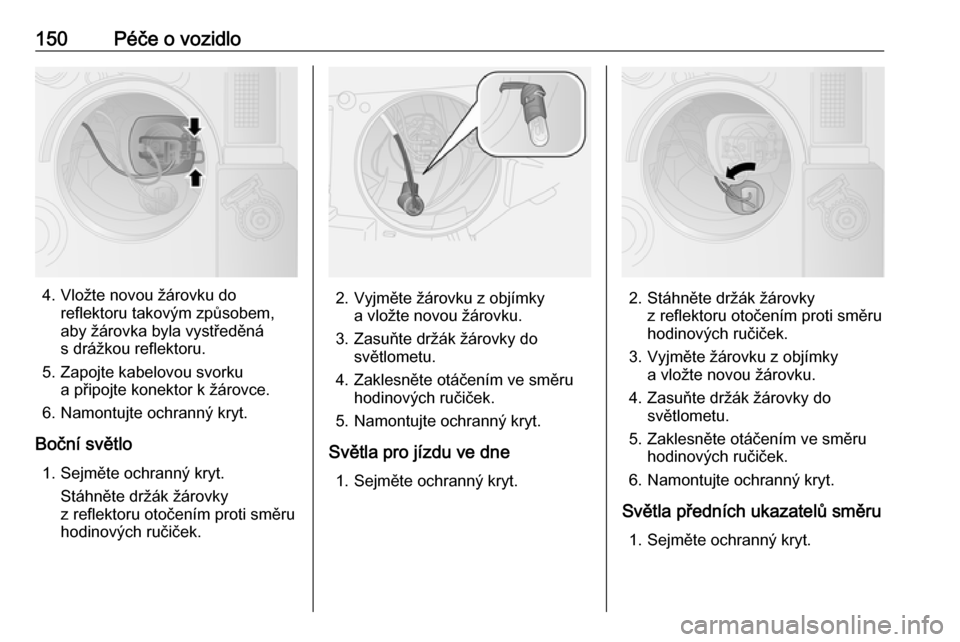

Tlumená světla 1. Sejměte ochranný kryt.
2. Odpojte konektor od žárovky.
3. Oddělte kabelovou svorku a vyjměte žárovku z reflektoru.
4. Vložte novou žárovku doreflektoru takovým způsobem,
aby polohovací výčnělek žárovky
byl vystředěný s drážkou
reflektoru.
5. Připojte k žárovce konektor.
6. Zapojte kabelovou svorku.
7. Namontujte ochranný kryt.
Dálková světla 1. Sejměte ochranný kryt.
2. Odpojte konektor od žárovky.
3. Oddělte kabelovou svorku a vyjměte žárovku z reflektoru.

150Péče o vozidlo
4. Vložte novou žárovku doreflektoru takovým způsobem,
aby žárovka byla vystředěná
s drážkou reflektoru.
5. Zapojte kabelovou svorku a připojte konektor k žárovce.
6. Namontujte ochranný kryt.

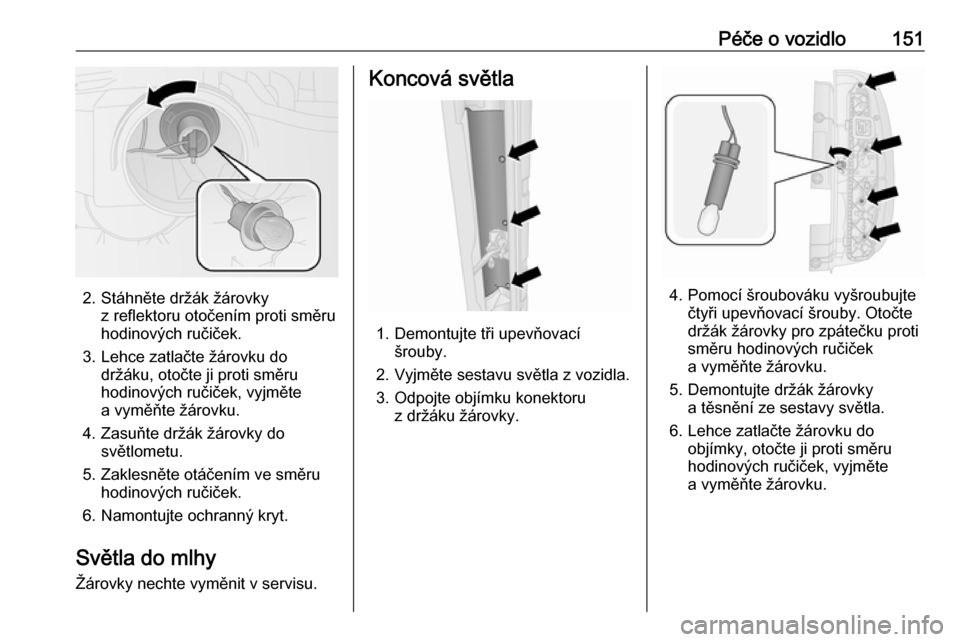

Boční světlo 1. Sejměte ochranný kryt. Stáhněte držák žárovky
z reflektoru otočením proti směru
hodinových ručiček.2. Vyjměte žárovku z objímky
a vložte novou žárovku.
3. Zasuňte držák žárovky do světlometu.
4. Zaklesněte otáčením ve směru hodinových ručiček.
5. Namontujte ochranný kryt.
Světla pro jízdu ve dne 1. Sejměte ochranný kryt.2. Stáhněte držák žárovky z reflektoru otočením proti směru
hodinových ručiček.
3. Vyjměte žárovku z objímky a vložte novou žárovku.
4. Zasuňte držák žárovky do světlometu.
5. Zaklesněte otáčením ve směru hodinových ručiček.
6. Namontujte ochranný kryt.
Světla předních ukazatelů směru 1. Sejměte ochranný kryt.

Péče o vozidlo151
2. Stáhněte držák žárovkyz reflektoru otočením proti směru
hodinových ručiček.
3. Lehce zatlačte žárovku do držáku, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
4. Zasuňte držák žárovky do světlometu.
5. Zaklesněte otáčením ve směru hodinových ručiček.
6. Namontujte ochranný kryt.
Světla do mlhy Žárovky nechte vyměnit v servisu.
Koncová světla
1. Demontujte tři upevňovací šrouby.
2. Vyjměte sestavu světla z vozidla. 3. Odpojte objímku konektoru z držáku žárovky.
4. Pomocí šroubováku vyšroubujtečtyři upevňovací šrouby. Otočte
držák žárovky pro zpátečku proti
směru hodinových ručiček
a vyměňte žárovku.
5. Demontujte držák žárovky a těsnění ze sestavy světla.
6. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.

152Péče o vozidlo

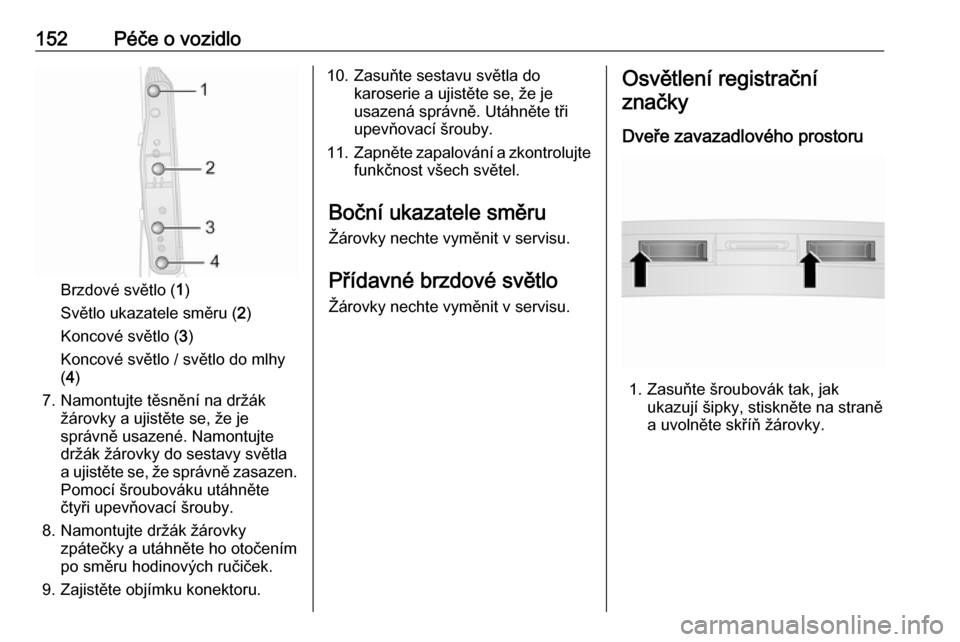

Brzdové světlo (1)
Světlo ukazatele směru ( 2)
Koncové světlo ( 3)
Koncové světlo / světlo do mlhy ( 4 )
7. Namontujte těsnění na držák žárovky a ujistěte se, že je
správně usazené. Namontujte
držák žárovky do sestavy světla
a ujistěte se, že správně zasazen. Pomocí šroubováku utáhněte
čtyři upevňovací šrouby.
8. Namontujte držák žárovky zpátečky a utáhněte ho otočením
po směru hodinových ručiček.
9. Zajistěte objímku konektoru.
10. Zasuňte sestavu světla do karoserie a ujistěte se, že je
usazená správně. Utáhněte tři
upevňovací šrouby.
11. Zapněte zapalování a zkontrolujte
funkčnost všech světel.
Boční ukazatele směru
Žárovky nechte vyměnit v servisu.
Přídavné brzdové světlo
Žárovky nechte vyměnit v servisu.Osvětlení registrační značky

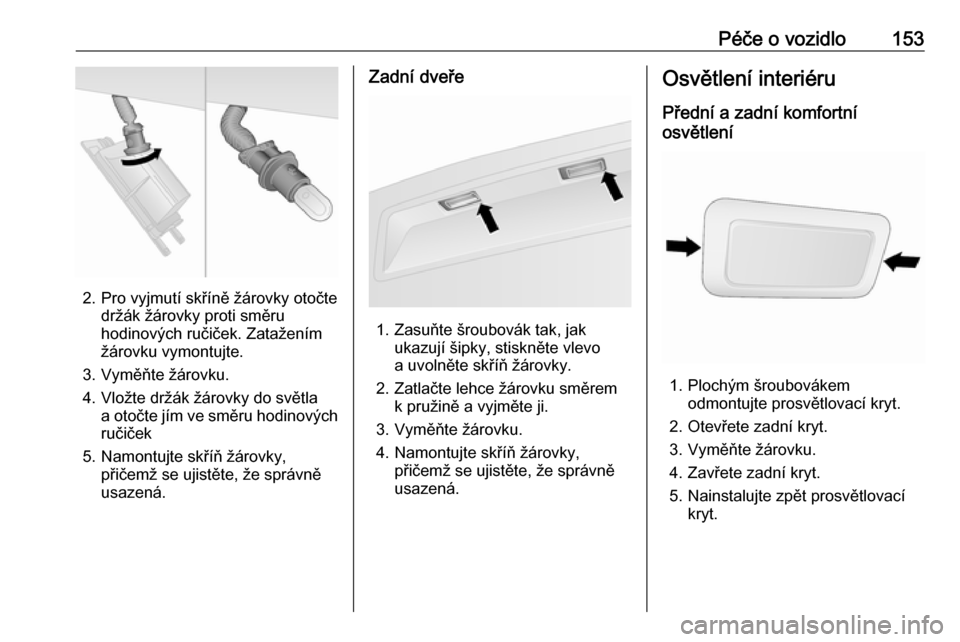

Dveře zavazadlového prostoru
1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte na straně
a uvolněte skříň žárovky.

Péče o vozidlo153
2. Pro vyjmutí skříně žárovky otočtedržák žárovky proti směru
hodinových ručiček. Zatažením
žárovku vymontujte.
3. Vyměňte žárovku.
4. Vložte držák žárovky do světla a otočte jím ve směru hodinovýchručiček
5. Namontujte skříň žárovky, přičemž se ujistěte, že správně
usazená.
Zadní dveře
1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte vlevo
a uvolněte skříň žárovky.
2. Zatlačte lehce žárovku směrem k pružině a vyjměte ji.
3. Vyměňte žárovku.
4. Namontujte skříň žárovky, přičemž se ujistěte, že správně
usazená.

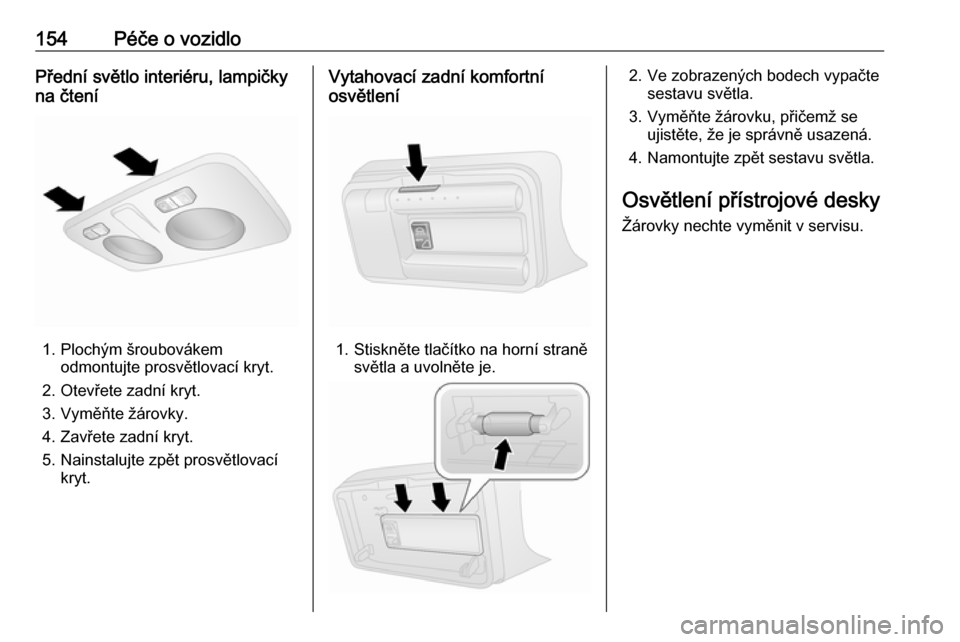

Osvětlení interiéru
Přední a zadní komfortní
osvětlení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovku.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.

154Péče o vozidloPřední světlo interiéru, lampičky
na čtení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovky.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.
Vytahovací zadní komfortní
osvětlení
1. Stiskněte tlačítko na horní straně světla a uvolněte je.
2. Ve zobrazených bodech vypačtesestavu světla.
3. Vyměňte žárovku, přičemž se ujistěte, že je správně usazená.
4. Namontujte zpět sestavu světla.
Osvětlení přístrojové desky Žárovky nechte vyměnit v servisu.

Péče o vozidlo155Elektrická soustava
Pojistky Údaje na náhradní pojistce se musí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● na pravé straně motorového prostoru, vedle akumulátoru
vozidla
● za krytem ve spodní části přístrojového panelu na straně
řidiče
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Doporučuje se vozit s sebou celou sadu pojistek.
Některé funkce jsou chráněny
několika pojistkami. Pojistky je také
možné zasunout do pozic, kde není
připojena žádná funkce.
Poznámky
Ne všechna označení v pojistkové
skříňce uvedená v této uživatelské
příručce se musí vztahovat na vaše vozidlo. Viz štítek umístěný
v pojistkové skříňce.
Pinzeta na pojistky
Pro vytažení pojistek použijte pinzetu
na pojistky.

156Péče o vozidlo
Výměnu pojistek může usnadnit
použití pinzety na pojistky.
Pinzetu na pojistky nasaďte podle typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka je umístěna na
pravé straně motorového prostoru,
vedle akumulátoru vozidla.
Chcete-li sundat ochranný kryt
a zpřístupnit pojistky, odšroubujte dva šroubky (viz vyobrazení).

Péče o vozidlo157Č.ObvodF09Spínač zadních dveříchF10HoukačkaF14Dálková světlaF15Topení PTCIF19Systém klimatizaceF20Vyhřívání zadního oknaF21Palivové čerpadloF30Světla do mlhyF84Systém CNGF85Napájecí zásuvkyF86Zapalovač cigaret/Vyhřívaná
sedadlaF87Systém Stop–startF88Vyhřívání zrcátek
Po výměně vadných pojistek znovu
připevněte kryt pojistkové skříňky.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
Pojistková skříň se nachází za krytem ve spodní části přístrojového panelu
na straně řidiče.

158Péče o vozidloČ.ObvodF12Pravé potkávací světloF13Levé tlumené světlo/Nastavení
sklonu světlometůF31Relé v pojistkové skříňce/Relé
řídicí jednotky karoserieF32Osvětlení nástupního prostoruF36Diagnostický konektor/
Systémy regulace klimatu/
Informační systém/Systém
sledování tlaku vzduchu
v pneumatikách/Siréna alarmuF37Přístrojová deska/Brzdový
systémF38Centrální zamykáníF43Systém ostřikovačů čelního
sklaF47Elektrické ovládání okenF48Elektrické ovládání okenČ.ObvodF49Vnější zrcátka/Informační
systém/Parkovací asistent/
Systém sledování tlaku
vzduchu v pneumatikách/Osvě‐
tlení přístrojů/Dešťový snímačF51Informační systém/Brzdový
systém/Spojka/Topení interiéruF53Přístrojová deskaF94Napájecí zásuvka zavazadlo‐
vého prostoruF95Zapalovač cigaret/Napájecí
zásuvkaF96Zapalovač cigaret/Napájecí
zásuvkaF97Vyhřívání předního sedadlaF98Vyhřívání předního sedadlaNářadí vozidla
NářadíDodávkové vozidlo
Nářadí a zvedací zařízení vozidla se
nacházejí v úložném prostoru za
předním sedadlem. Pro zajištění
přístupu zatáhněte za přední páku
a posuňte sedadlo dopředu 3 36.
