OPEL COMBO D 2017.5 Omaniku käsiraamat (in Estonian)

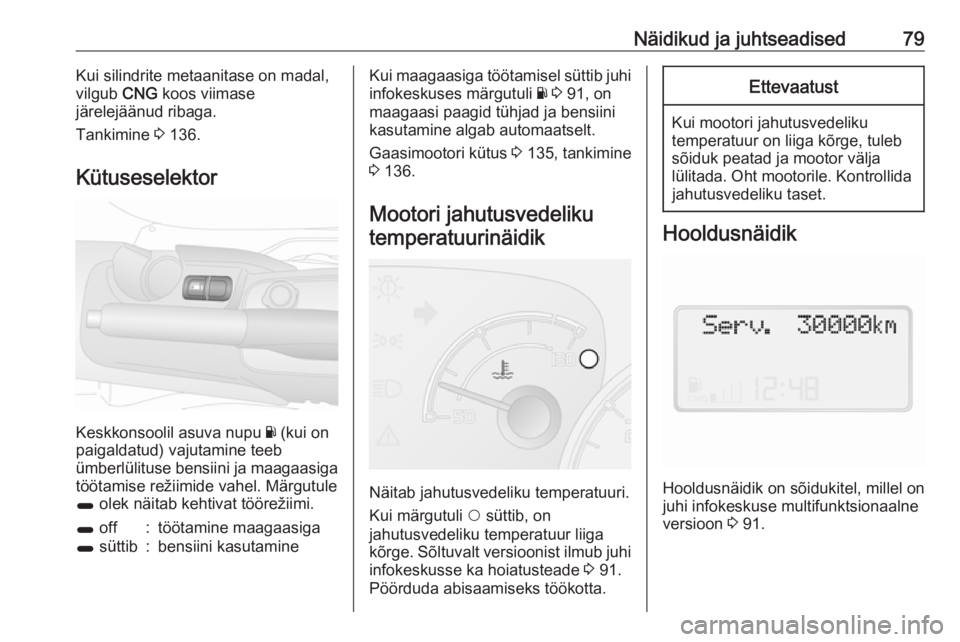

Näidikud ja juhtseadised79Kui silindrite metaanitase on madal,
vilgub CNG koos viimase
järelejäänud ribaga.
Tankimine 3 136.
Kütuseselektor
Keskkonsoolil asuva nupu Y (kui on
paigaldatud) vajutamine teeb
ümberlülituse bensiini ja maagaasiga töötamise režiimide vahel. Märgutule
1 olek näitab kehtivat töörežiimi.
1 off:töötamine maagaasiga1 süttib:bensiini kasutamineKui maagaasiga töötamisel süttib juhi
infokeskuses märgutuli Y 3 91, on
maagaasi paagid tühjad ja bensiini
kasutamine algab automaatselt.
Gaasimootori kütus 3 135, tankimine
3 136.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
Kui märgutuli $ süttib, on
jahutusvedeliku temperatuur liiga
kõrge. Sõltuvalt versioonist ilmub juhi
infokeskusse ka hoiatusteade 3 91.
Pöörduda abisaamiseks töökotta.
Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Hooldusnäidik on sõidukitel, millel on
juhi infokeskuse multifunktsionaalne
versioon 3 91.

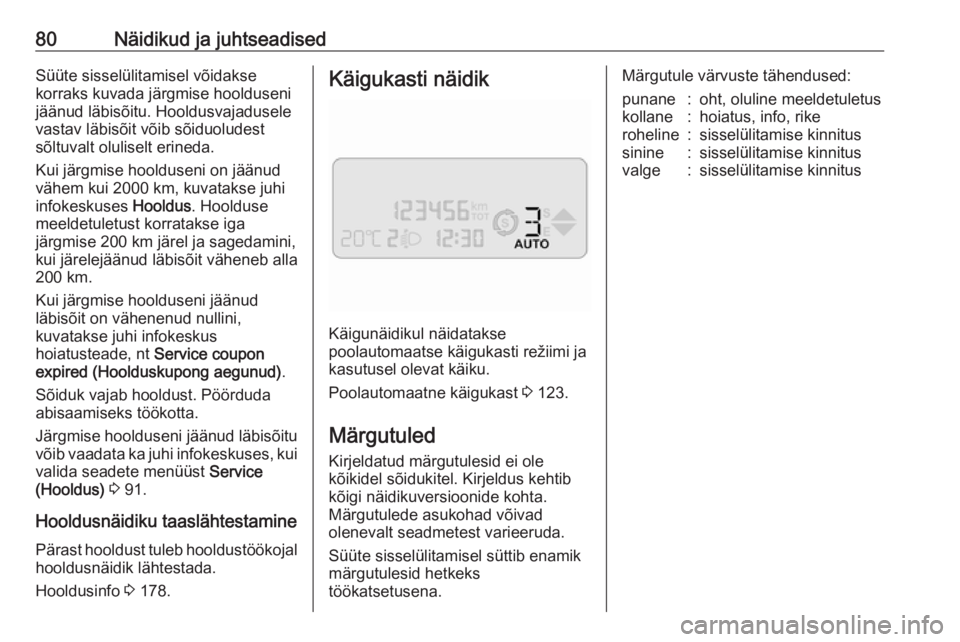

80Näidikud ja juhtseadisedSüüte sisselülitamisel võidakse
korraks kuvada järgmise hoolduseni
jäänud läbisõitu. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Kui järgmise hoolduseni on jäänud
vähem kui 2000 km, kuvatakse juhi
infokeskuses Hooldus. Hoolduse
meeldetuletust korratakse iga
järgmise 200 km järel ja sagedamini, kui järelejäänud läbisõit väheneb alla
200 km.
Kui järgmise hoolduseni jäänud
läbisõit on vähenenud nullini,
kuvatakse juhi infokeskus
hoiatusteade, nt Service coupon
expired (Hoolduskupong aegunud) .
Sõiduk vajab hooldust. Pöörduda
abisaamiseks töökotta.
Järgmise hoolduseni jäänud läbisõitu
võib vaadata ka juhi infokeskuses, kui
valida seadete menüüst Service
(Hooldus) 3 91.
Hooldusnäidiku taaslähtestamine Pärast hooldust tuleb hooldustöökojal
hooldusnäidik lähtestada.
Hooldusinfo 3 178.Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi ja
kasutusel olevat käiku.
Poolautomaatne käigukast 3 123.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

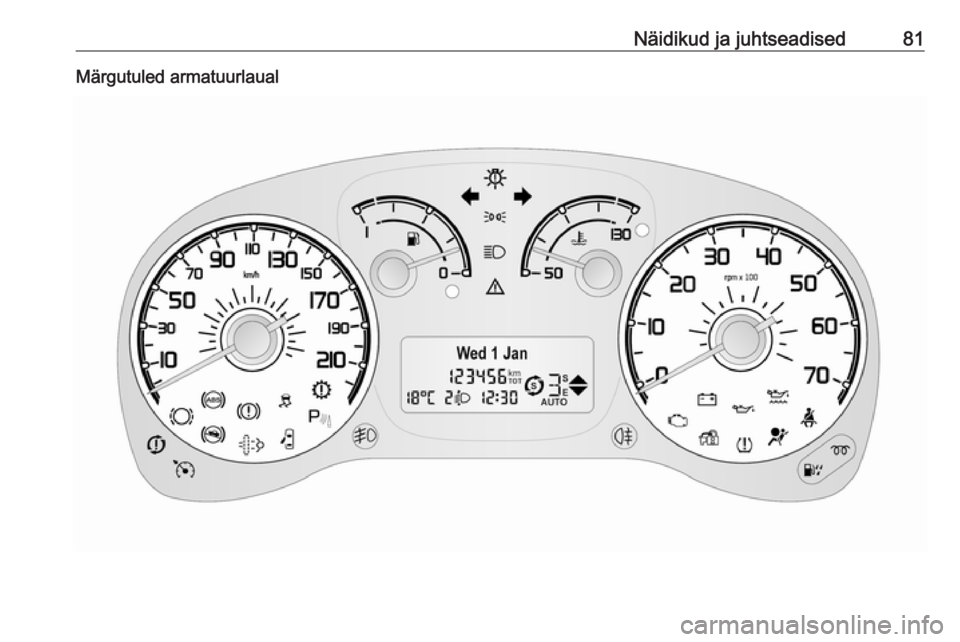

Näidikud ja juhtseadised81Märgutuled armatuurlaual

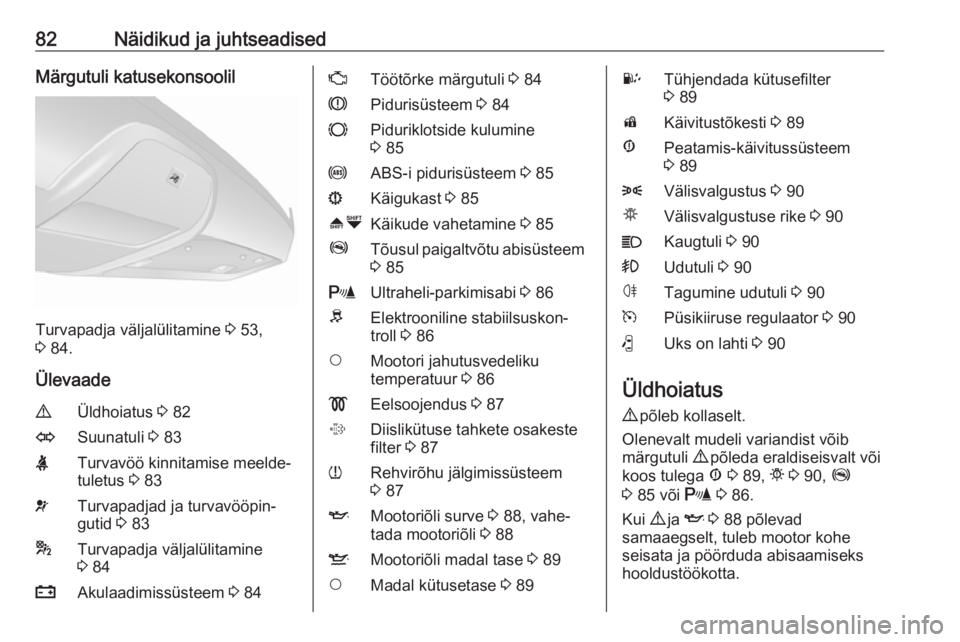

82Näidikud ja juhtseadisedMärgutuli katusekonsoolil
Turvapadja väljalülitamine 3 53,
3 84.
Ülevaade
9Üldhoiatus 3 82OSuunatuli 3 83XTurvavöö kinnitamise meelde‐
tuletus 3 83vTurvapadjad ja turvavööpin‐
gutid 3 83*Turvapadja väljalülitamine
3 84pAkulaadimissüsteem 3 84ZTöötõrke märgutuli 3 84RPidurisüsteem 3 84FPiduriklotside kulumine
3 85uABS-i pidurisüsteem 3 85sKäigukast 3 85[ ÒKäikude vahetamine 3 85ZTõusul paigaltvõtu abisüsteem
3 85rUltraheli-parkimisabi 3 86RElektrooniline stabiilsuskon‐
troll 3 86$Mootori jahutusvedeliku
temperatuur 3 86!Eelsoojendus 3 87%Diislikütuse tahkete osakeste
filter 3 87wRehvirõhu jälgimissüsteem
3 87IMootoriõli surve 3 88, vahe‐
tada mootoriõli 3 88SMootoriõli madal tase 3 89$Madal kütusetase 3 89UTühjendada kütusefilter
3 89dKäivitustõkesti 3 89ÆPeatamis-käivitussüsteem
3 898Välisvalgustus 3 90µVälisvalgustuse rike 3 90CKaugtuli 3 90>Udutuli 3 90øTagumine udutuli 3 90mPüsikiiruse regulaator 3 90(Uks on lahti 3 90
Üldhoiatus
9 põleb kollaselt.
Olenevalt mudeli variandist võib
märgutuli 9 põleda eraldiseisvalt või
koos tulega Æ 3 89, t 3 90, Z
3 85 või r 3 86.
Kui 9 ja I 3 88 põlevad
samaaegselt, tuleb mootor kohe seisata ja pöörduda abisaamiseks
hooldustöökotta.

Näidikud ja juhtseadised83Turvapatjade ja turvavööpinguti
märgutule v rikke korral 3 83 süttib
9 .
9 põleb samuti siis, kui rakendatakse
kütuse sissepritse katkestuslülitit.
Pöörduda hooldustöökotta.
Kütuseetteande katkestamise
süsteem 3 97, sõiduki seiskumine
3 116.
Sõltuvalt versioonist võidakse juhi infokeskuses kuvada ka vastavat
hoiatusteadet 3 91.
Suunatuli 2 või 3 vilgub roheliselt.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 150, kaitsmed
3 156.
Suunatuled 3 102.Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme ja/või eesmise
kaassõitjaistme X süttib või vilgub
punaselt.
Põleb
Kui süüde on sees, süttib lühidalt
märgutuli X, kui juhiistme turvavöö
ja/või eesmise kaassõitjaistme
turvavöö on kinnitamata. Mõne
sekundi jooksul kostub ka
hoiatussignaal.
Vilgub
Sõidu ajal hakkab X vilkuma ja
hoiatussignaal kostub 90 sekundit kuni esiistmete turvavööde
kinnitamiseni.
Kolmepunktikinnitusega turvavööd
3 47.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Märkus
Hoiatussignaali helitugevust võib
samuti reguleerida juhi infokeskuse
kaudu 3 91.
Turvapadjad ja turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu
nelja sekundi pärast või süttib sõidu
ajal, on turvapadjasüsteemis rike.
Pöörduda abisaamiseks töökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.

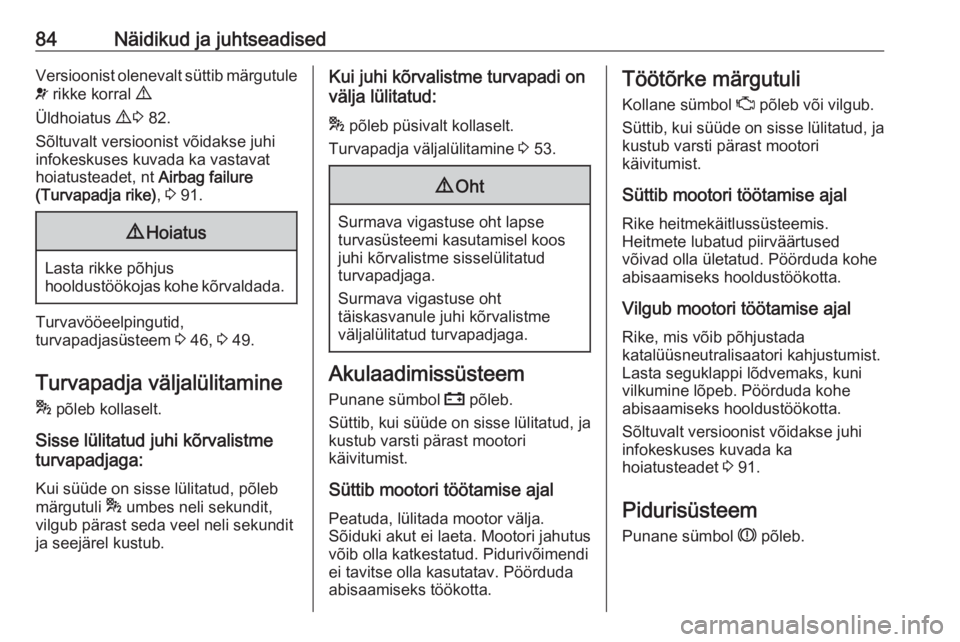

84Näidikud ja juhtseadisedVersioonist olenevalt süttib märgutule
v rikke korral 9.
Üldhoiatus 9 3 82.
Sõltuvalt versioonist võidakse juhi
infokeskuses kuvada ka vastavat
hoiatusteadet, nt Airbag failure
(Turvapadja rike) , 3 91.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 46, 3 49.
Turvapadja väljalülitamine * põleb kollaselt.
Sisse lülitatud juhi kõrvalistme
turvapadjaga:
Kui süüde on sisse lülitatud, põleb
märgutuli * umbes neli sekundit,
vilgub pärast seda veel neli sekundit
ja seejärel kustub.
Kui juhi kõrvalistme turvapadi on
välja lülitatud:
* põleb püsivalt kollaselt.
Turvapadja väljalülitamine 3 53.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abisaamiseks töökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abisaamiseks hooldustöökotta.
Vilgub mootori töötamise ajal Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abisaamiseks hooldustöökotta.
Sõltuvalt versioonist võidakse juhi
infokeskuses kuvada ka
hoiatusteadet 3 91.
Pidurisüsteem
Punane sümbol R põleb.

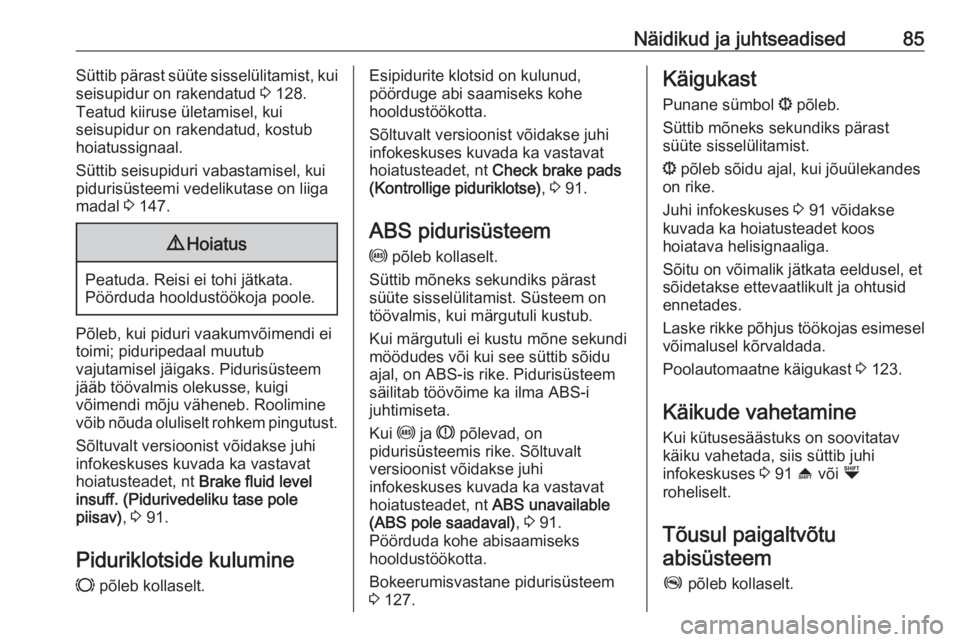

Näidikud ja juhtseadised85Süttib pärast süüte sisselülitamist, kui
seisupidur on rakendatud 3 128.
Teatud kiiruse ületamisel, kui
seisupidur on rakendatud, kostub hoiatussignaal.
Süttib seisupiduri vabastamisel, kui
pidurisüsteemi vedelikutase on liiga
madal 3 147.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui piduri vaakumvõimendi ei
toimi; piduripedaal muutub
vajutamisel jäigaks. Pidurisüsteem
jääb töövalmis olekusse, kuigi
võimendi mõju väheneb. Roolimine
võib nõuda oluliselt rohkem pingutust.
Sõltuvalt versioonist võidakse juhi
infokeskuses kuvada ka vastavat
hoiatusteadet, nt Brake fluid level
insuff. (Pidurivedeliku tase pole
piisav) , 3 91.
Piduriklotside kulumine F põleb kollaselt.
Esipidurite klotsid on kulunud,
pöörduge abi saamiseks kohe
hooldustöökotta.
Sõltuvalt versioonist võidakse juhi
infokeskuses kuvada ka vastavat
hoiatusteadet, nt Check brake pads
(Kontrollige piduriklotse) , 3 91.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Kui u ja R põlevad, on
pidurisüsteemis rike. Sõltuvalt
versioonist võidakse juhi
infokeskuses kuvada ka vastavat
hoiatusteadet, nt ABS unavailable
(ABS pole saadaval) , 3 91.
Pöörduda kohe abisaamiseks
hooldustöökotta.
Bokeerumisvastane pidurisüsteem
3 127.Käigukast
Punane sümbol s põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
s põleb sõidu ajal, kui jõuülekandes
on rike.
Juhi infokeskuses 3 91 võidakse
kuvada ka hoiatusteadet koos
hoiatava helisignaaliga.
Sõitu on võimalik jätkata eeldusel, et
sõidetakse ettevaatlikult ja ohtusid
ennetades.
Laske rikke põhjus töökojas esimesel võimalusel kõrvaldada.
Poolautomaatne käigukast 3 123.
Käikude vahetamine
Kui kütusesäästuks on soovitatav
käiku vahetada, siis süttib juhi
infokeskuses 3 91 [ või Ò
roheliselt.
Tõusul paigaltvõtu
abisüsteem
Z põleb kollaselt.

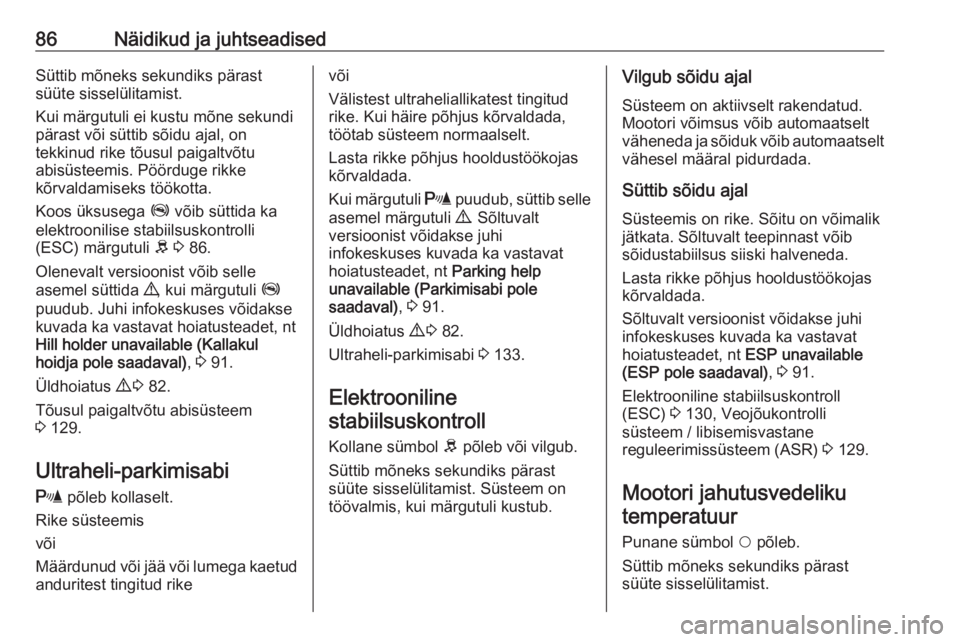

86Näidikud ja juhtseadisedSüttib mõneks sekundiks pärast
süüte sisselülitamist.
Kui märgutuli ei kustu mõne sekundi
pärast või süttib sõidu ajal, on
tekkinud rike tõusul paigaltvõtu
abisüsteemis. Pöörduge rikke
kõrvaldamiseks töökotta.
Koos üksusega Z võib süttida ka
elektroonilise stabiilsuskontrolli
(ESC) märgutuli R 3 86.
Olenevalt versioonist võib selle
asemel süttida 9, kui märgutuli Z
puudub. Juhi infokeskuses võidakse kuvada ka vastavat hoiatusteadet, nt
Hill holder unavailable (Kallakul
hoidja pole saadaval) , 3 91.
Üldhoiatus 9 3 82.
Tõusul paigaltvõtu abisüsteem
3 129.
Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud anduritest tingitud rikevõi
Välistest ultraheliallikatest tingitud
rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Kui märgutuli r puudub, süttib selle
asemel märgutuli 9. Sõltuvalt
versioonist võidakse juhi
infokeskuses kuvada ka vastavat
hoiatusteadet, nt Parking help
unavailable (Parkimisabi pole
saadaval) , 3 91.
Üldhoiatus 9 3 82.
Ultraheli-parkimisabi 3 133.
Elektrooniline stabiilsuskontroll
Kollane sümbol R põleb või vilgub.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.Vilgub sõidu ajal
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Süttib sõidu ajal
Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Sõltuvalt versioonist võidakse juhi infokeskuses kuvada ka vastavat
hoiatusteadet, nt ESP unavailable
(ESP pole saadaval) , 3 91.
Elektrooniline stabiilsuskontroll
(ESC) 3 130, Veojõukontrolli
süsteem / libisemisvastane
reguleerimissüsteem (ASR) 3 129.
Mootori jahutusvedeliku temperatuur
Punane sümbol $ põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.

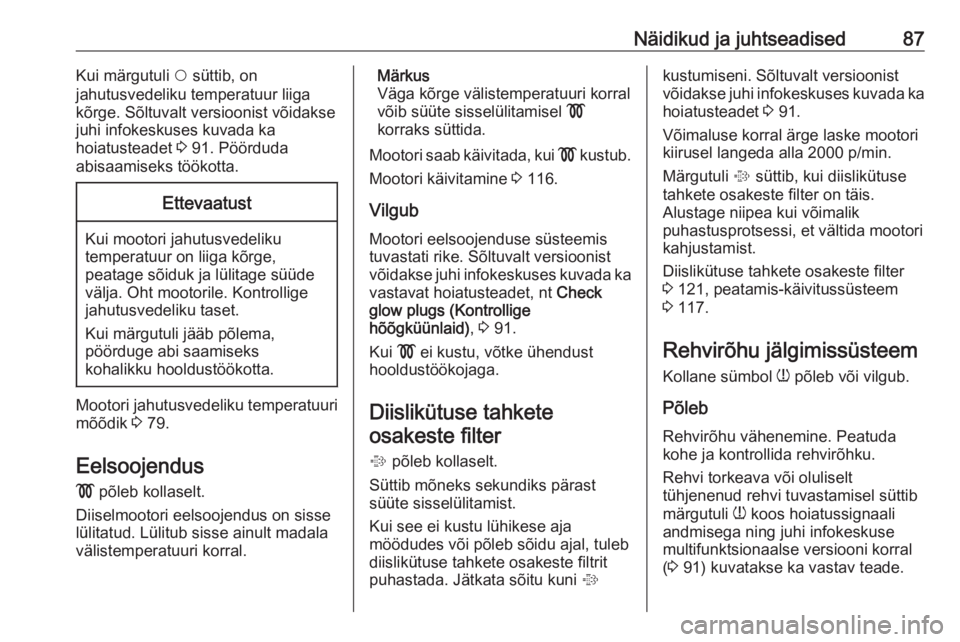

Näidikud ja juhtseadised87Kui märgutuli $ süttib, on
jahutusvedeliku temperatuur liiga
kõrge. Sõltuvalt versioonist võidakse
juhi infokeskuses kuvada ka
hoiatusteadet 3 91. Pöörduda
abisaamiseks töökotta.Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge,
peatage sõiduk ja lülitage süüde välja. Oht mootorile. Kontrollige
jahutusvedeliku taset.
Kui märgutuli jääb põlema,
pöörduge abi saamiseks
kohalikku hooldustöökotta.
Mootori jahutusvedeliku temperatuuri mõõdik 3 79.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala
välistemperatuuri korral.
Märkus
Väga kõrge välistemperatuuri korral
võib süüte sisselülitamisel !
korraks süttida.
Mootori saab käivitada, kui ! kustub.
Mootori käivitamine 3 116.
Vilgub
Mootori eelsoojenduse süsteemis
tuvastati rike. Sõltuvalt versioonist
võidakse juhi infokeskuses kuvada ka vastavat hoiatusteadet, nt Check
glow plugs (Kontrollige
hõõgküünlaid) , 3 91.
Kui ! ei kustu, võtke ühendust
hooldustöökojaga.
Diislikütuse tahkete osakeste filter
% põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist.
Kui see ei kustu lühikese aja
möödudes või põleb sõidu ajal, tuleb
diislikütuse tahkete osakeste filtrit
puhastada. Jätkata sõitu kuni %kustumiseni. Sõltuvalt versioonist
võidakse juhi infokeskuses kuvada ka hoiatusteadet 3 91.
Võimaluse korral ärge laske mootori kiirusel langeda alla 2000 p/min.
Märgutuli % süttib, kui diislikütuse
tahkete osakeste filter on täis.
Alustage niipea kui võimalik
puhastusprotsessi, et vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 121, peatamis-käivitussüsteem
3 117.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Rehvi torkeava või oluliselt
tühjenenud rehvi tuvastamisel süttib
märgutuli w koos hoiatussignaali
andmisega ning juhi infokeskuse
multifunktsionaalse versiooni korral
( 3 91) kuvatakse ka vastav teade.

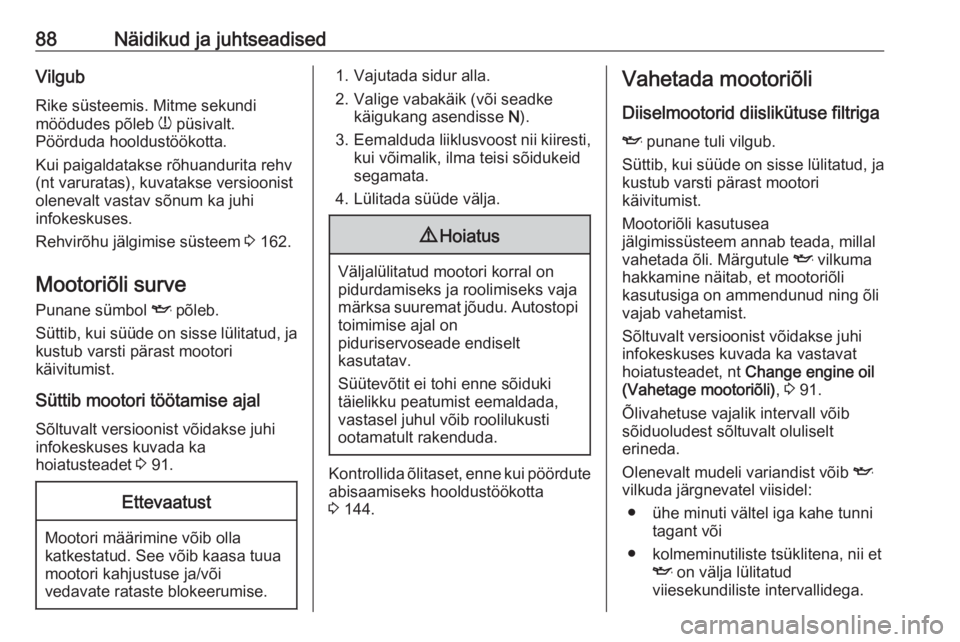

88Näidikud ja juhtseadisedVilgub
Rike süsteemis. Mitme sekundi
möödudes põleb w püsivalt.
Pöörduda hooldustöökotta.
Kui paigaldatakse rõhuandurita rehv
(nt varuratas), kuvatakse versioonist
olenevalt vastav sõnum ka juhi
infokeskuses.
Rehvirõhu jälgimise süsteem 3 162.
Mootoriõli surve Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Sõltuvalt versioonist võidakse juhi
infokeskuses kuvada ka
hoiatusteadet 3 91.Ettevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valige vabakäik (või seadke käigukang asendisse N).
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Süütevõtit ei tohi enne sõiduki
täielikku peatumist eemaldada,
vastasel juhul võib roolilukusti
ootamatult rakenduda.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 144.
Vahetada mootoriõli
Diiselmootorid diislikütuse filtriga I punane tuli vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Mootoriõli kasutusea
jälgimissüsteem annab teada, millal
vahetada õli. Märgutule I vilkuma
hakkamine näitab, et mootoriõli
kasutusiga on ammendunud ning õli vajab vahetamist.
Sõltuvalt versioonist võidakse juhi
infokeskuses kuvada ka vastavat
hoiatusteadet, nt Change engine oil
(Vahetage mootoriõli) , 3 91.
Õlivahetuse vajalik intervall võib
sõiduoludest sõltuvalt oluliselt
erineda.
Olenevalt mudeli variandist võib I
vilkuda järgnevatel viisidel:
● ühe minuti vältel iga kahe tunni tagant või
● kolmeminutiliste tsüklitena, nii et I on välja lülitatud
viiesekundiliste intervallidega.
