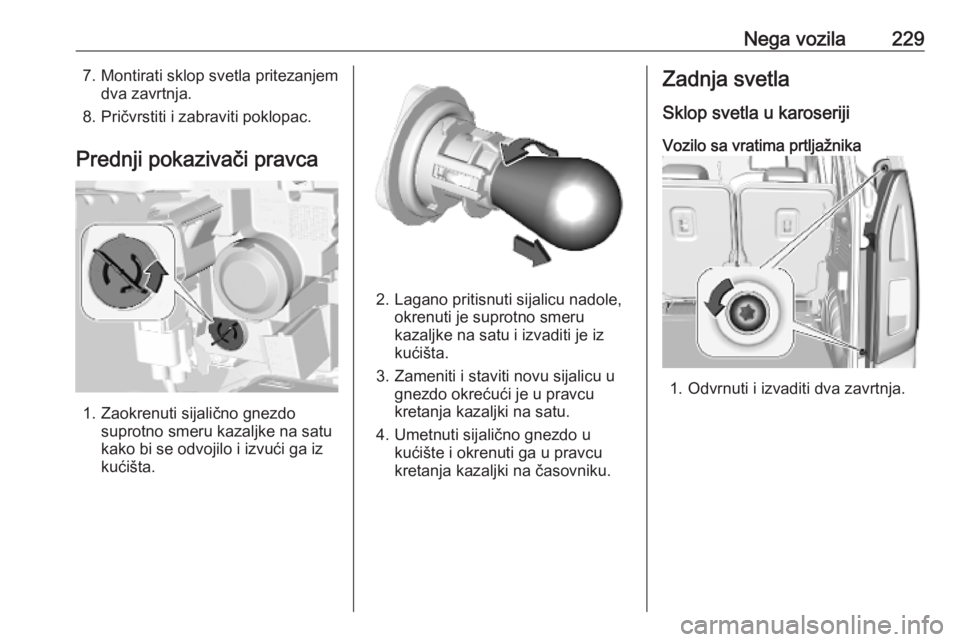

Nega vozila2297. Montirati sklop svetla pritezanjemdva zavrtnja.
8. Pričvrstiti i zabraviti poklopac.
Prednji pokazivači pravca
1. Zaokrenuti sijalično gnezdo suprotno smeru kazaljke na satu
kako bi se odvojilo i izvući ga iz
kućišta.
2. Lagano pritisnuti sijalicu nadole, okrenuti je suprotno smeru
kazaljke na satu i izvaditi je iz
kućišta.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Zadnja svetla
Sklop svetla u karoseriji
Vozilo sa vratima prtljažnika
1. Odvrnuti i izvaditi dva zavrtnja.

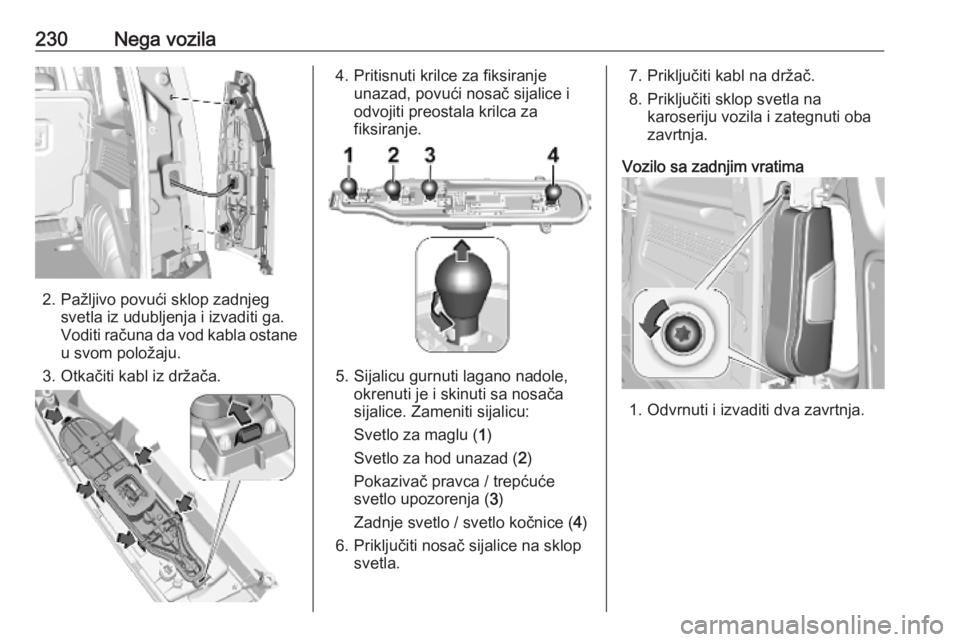

230Nega vozila
2. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
3. Otkačiti kabl iz držača.
4. Pritisnuti krilce za fiksiranje unazad, povući nosač sijalice i
odvojiti preostala krilca za
fiksiranje.
5. Sijalicu gurnuti lagano nadole, okrenuti je i skinuti sa nosača
sijalice. Zameniti sijalicu:
Svetlo za maglu ( 1)
Svetlo za hod unazad ( 2)
Pokazivač pravca / trepćuće
svetlo upozorenja ( 3)
Zadnje svetlo / svetlo kočnice ( 4)
6. Priključiti nosač sijalice na sklop svetla.
7. Priključiti kabl na držač.
8. Priključiti sklop svetla na karoseriju vozila i zategnuti oba
zavrtnja.
Vozilo sa zadnjim vratima
1. Odvrnuti i izvaditi dva zavrtnja.

Nega vozila231
2. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
3. Otkačiti kabl iz držača.
4. Odvojiti krilca za fiksiranje za uklanjanje nosača sijalice.
5. Sijalicu gurnuti lagano nadole,okrenuti je i skinuti sa nosača
sijalice. Zameniti sijalicu:
Zadnje svetlo / stop svetlo ( 1)
Pokazivač pravca / trepćuće
svetlo upozorenja ( 2), spoljašnja
sijalica
Svetlo za hod unazad ( 3),
unutrašnja sijalica
Zadnje svetlo za maglu ( 4)
6. Priključiti nosač sijalice na sklop svetla.
7. Priključiti kabl na držač.
8. Priključiti sklop svetla na karoseriju vozila i zategnuti oba
zavrtnja.
Srednje visokopostavljeno stop
svetlo
Srednje visokopostavljeno stop
svetlo je dizajnirano kao LED svetlo i
ne može da se promeni.
U slučaju kvara, popravku svetala
poveriti servisu.
Provera sijalicaUključiti kontakt, uključiti i proveriti
sva svetla.

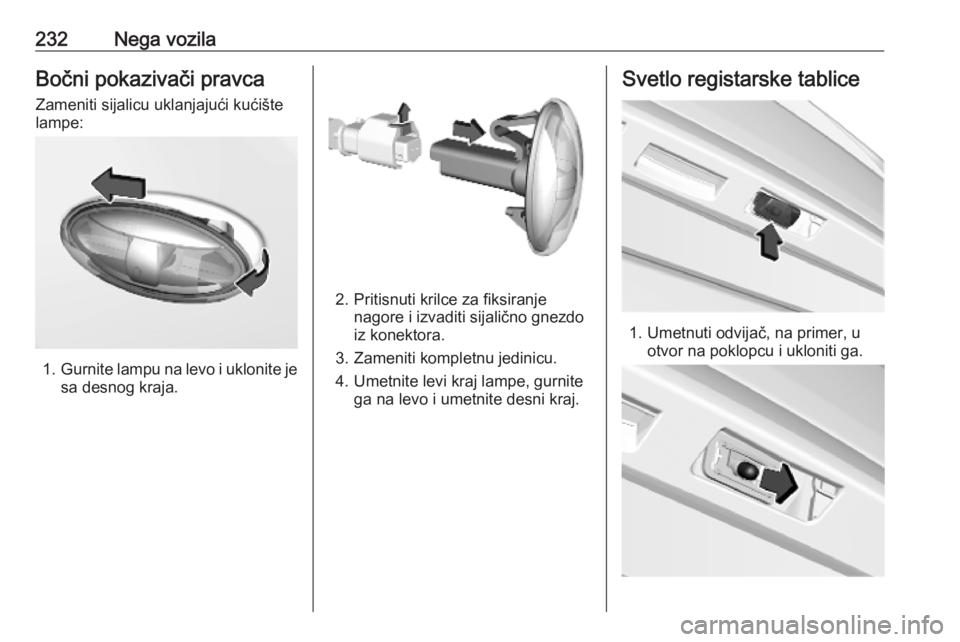

232Nega vozilaBočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Pritisnuti krilce za fiksiranje nagore i izvaditi sijalično gnezdo
iz konektora.
3. Zameniti kompletnu jedinicu.
4. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač, na primer, uotvor na poklopcu i ukloniti ga.

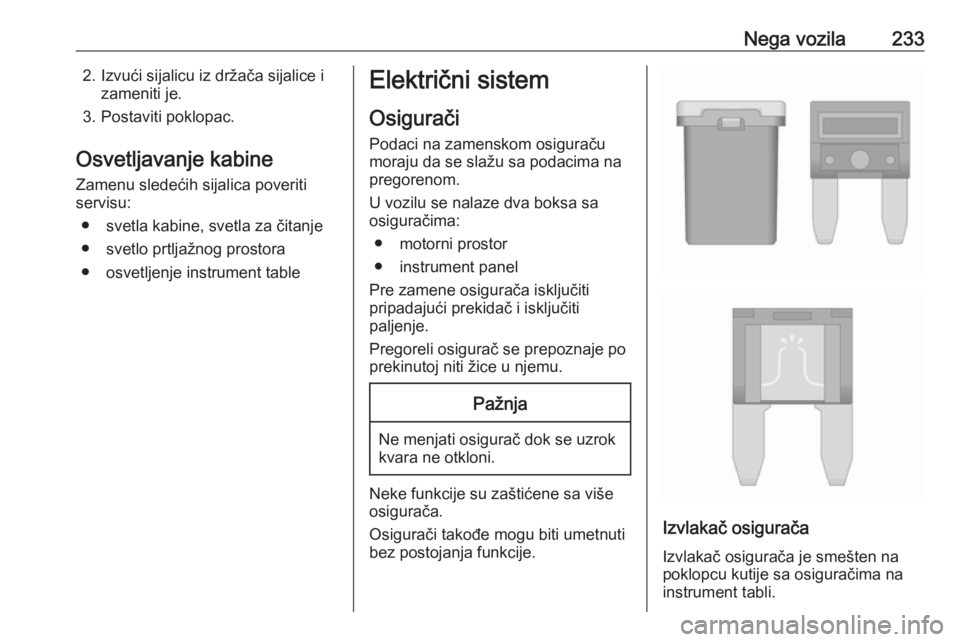

Nega vozila2332. Izvući sijalicu iz držača sijalice izameniti je.
3. Postaviti poklopac.
Osvetljavanje kabine Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● osvetljenje instrument tableElektrični sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača je smešten na
poklopcu kutije sa osiguračima na
instrument tabli.

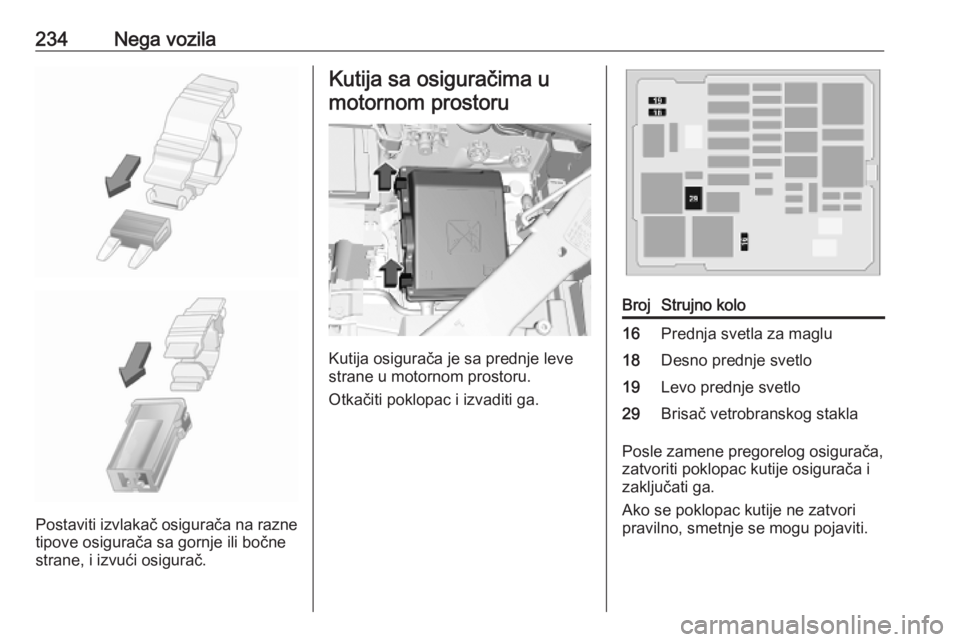

234Nega vozila
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.
BrojStrujno kolo16Prednja svetla za maglu18Desno prednje svetlo19Levo prednje svetlo29Brisač vetrobranskog stakla
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zaključati ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

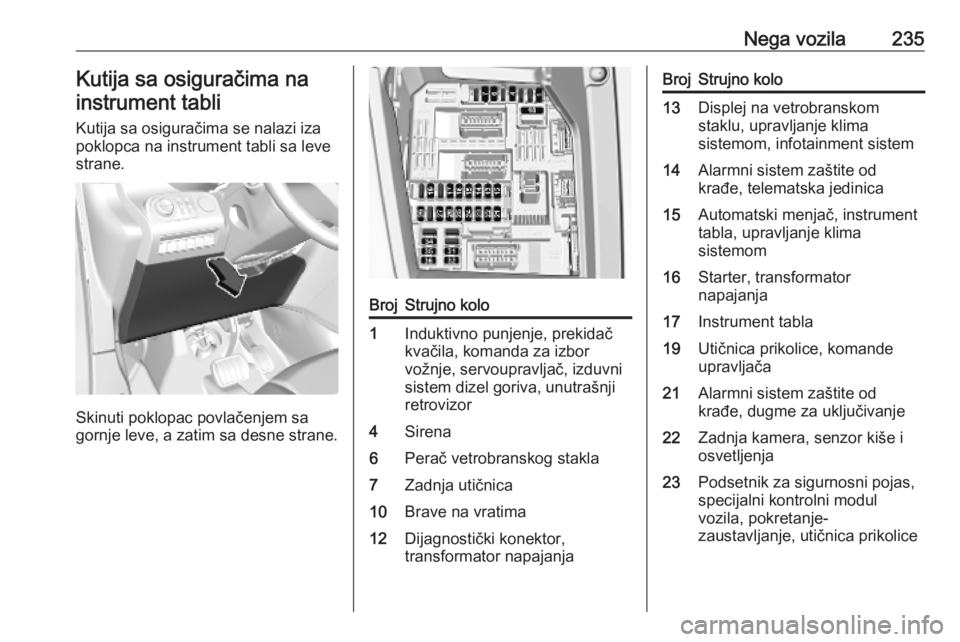

Nega vozila235Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi iza
poklopca na instrument tabli sa leve
strane.
Skinuti poklopac povlačenjem sa
gornje leve, a zatim sa desne strane.
BrojStrujno kolo1Induktivno punjenje, prekidač
kvačila, komanda za izbor
vožnje, servoupravljač, izduvni
sistem dizel goriva, unutrašnji
retrovizor4Sirena6Perač vetrobranskog stakla7Zadnja utičnica10Brave na vratima12Dijagnostički konektor,
transformator napajanjaBrojStrujno kolo13Displej na vetrobranskom
staklu, upravljanje klima
sistemom, infotainment sistem14Alarmni sistem zaštite od
krađe, telematska jedinica15Automatski menjač, instrument
tabla, upravljanje klima
sistemom16Starter, transformator
napajanja17Instrument tabla19Utičnica prikolice, komande
upravljača21Alarmni sistem zaštite od
krađe, dugme za uključivanje22Zadnja kamera, senzor kiše i
osvetljenja23Podsetnik za sigurnosni pojas,
specijalni kontrolni modul
vozila, pokretanje-
zaustavljanje, utičnica prikolice

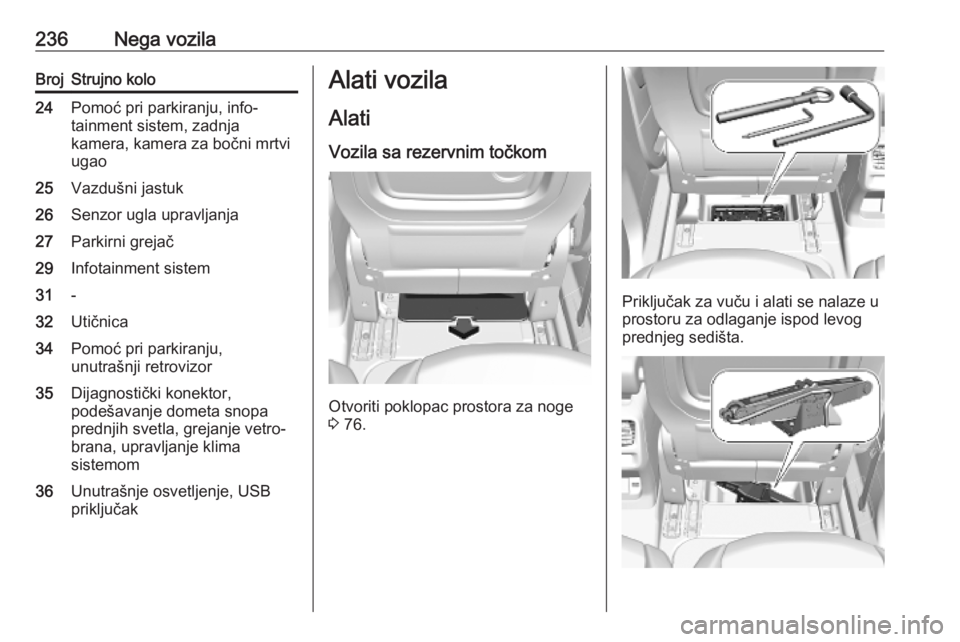

236Nega vozilaBrojStrujno kolo24Pomoć pri parkiranju, info‐
tainment sistem, zadnja
kamera, kamera za bočni mrtvi
ugao25Vazdušni jastuk26Senzor ugla upravljanja27Parkirni grejač29Infotainment sistem31-32Utičnica34Pomoć pri parkiranju,
unutrašnji retrovizor35Dijagnostički konektor,
podešavanje dometa snopa
prednjih svetla, grejanje vetro‐
brana, upravljanje klima
sistemom36Unutrašnje osvetljenje, USB
priključakAlati vozila
Alati Vozila sa rezervnim točkom
Otvoriti poklopac prostora za noge
3 76.
Priključak za vuču i alati se nalaze u
prostoru za odlaganje ispod levog
prednjeg sedišta.

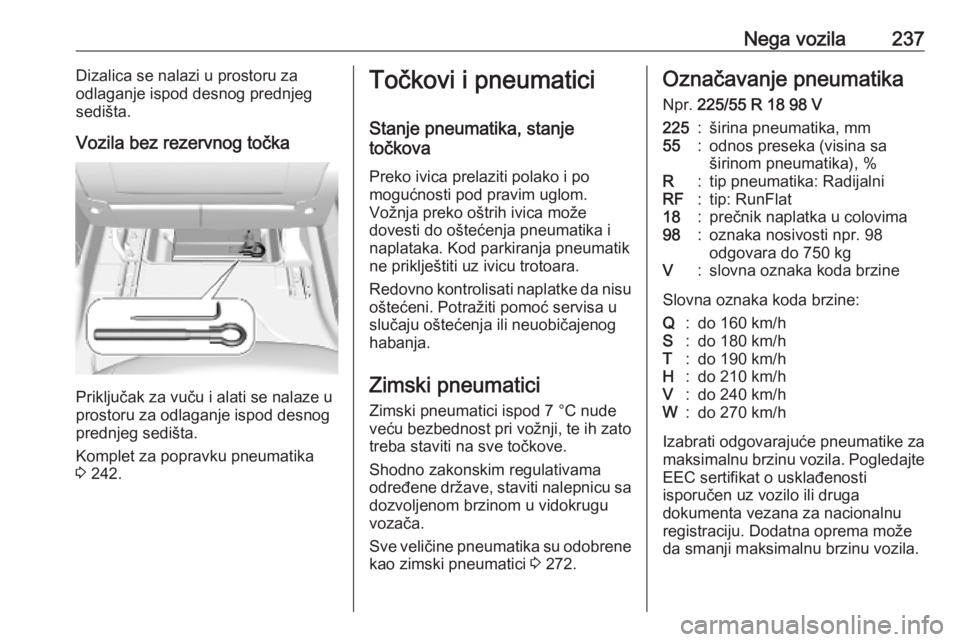

Nega vozila237Dizalica se nalazi u prostoru za
odlaganje ispod desnog prednjeg
sedišta.
Vozila bez rezervnog točka
Priključak za vuču i alati se nalaze u
prostoru za odlaganje ispod desnog prednjeg sedišta.
Komplet za popravku pneumatika
3 242.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici ispod 7 °C nude veću bezbednost pri vožnji, te ih zato
treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa dozvoljenom brzinom u vidokrugu
vozača.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 272.Označavanje pneumatika
Npr. 225/55 R 18 98 V225:širina pneumatika, mm55:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat18:prečnik naplatka u colovima98:oznaka nosivosti npr. 98
odgovara do 750 kgV:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila. Pogledajte EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju. Dodatna oprema može
da smanji maksimalnu brzinu vozila.

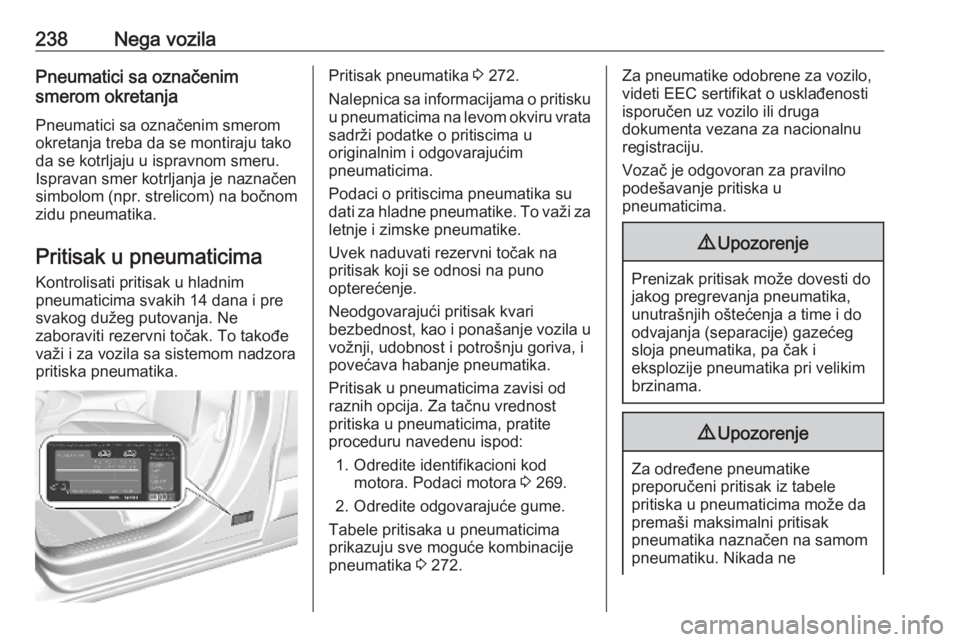

238Nega vozilaPneumatici sa označenim
smerom okretanja
Pneumatici sa označenim smerom
okretanja treba da se montiraju tako
da se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom
zidu pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.Pritisak pneumatika 3 272.
Nalepnica sa informacijama o pritisku u pneumaticima na levom okviru vrata
sadrži podatke o pritiscima u
originalnim i odgovarajućim
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 269.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 272.Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da
premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
