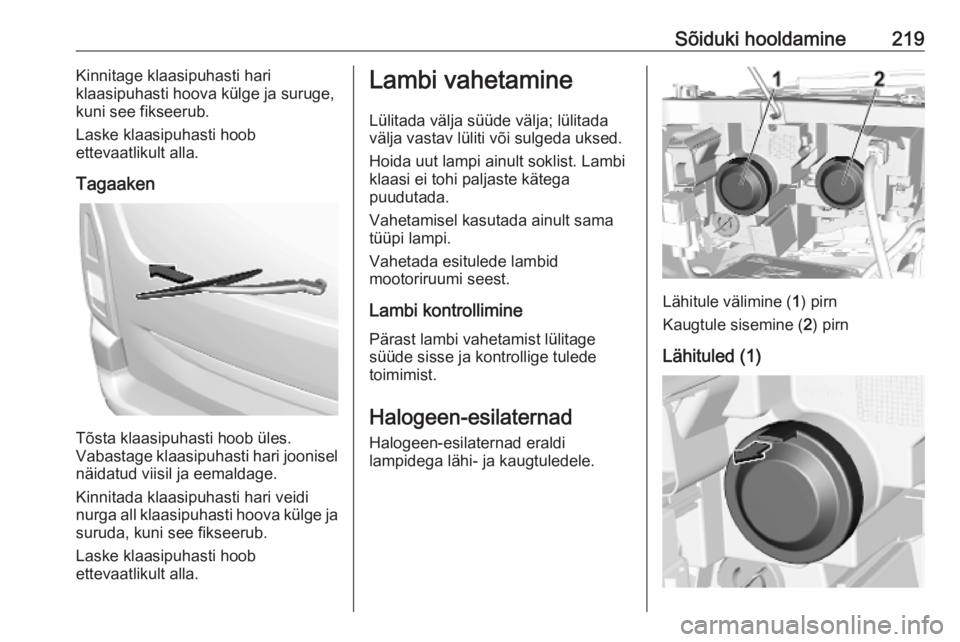

Sõiduki hooldamine219Kinnitage klaasipuhasti hari
klaasipuhasti hoova külge ja suruge,
kuni see fikseerub.
Laske klaasipuhasti hoob
ettevaatlikult alla.
Tagaaken
Tõsta klaasipuhasti hoob üles.
Vabastage klaasipuhasti hari joonisel
näidatud viisil ja eemaldage.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Laske klaasipuhasti hoob
ettevaatlikult alla.
Lambi vahetamine
Lülitada välja süüde välja; lülitada
välja vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Lähitule välimine ( 1) pirn
Kaugtule sisemine ( 2) pirn
Lähituled (1)

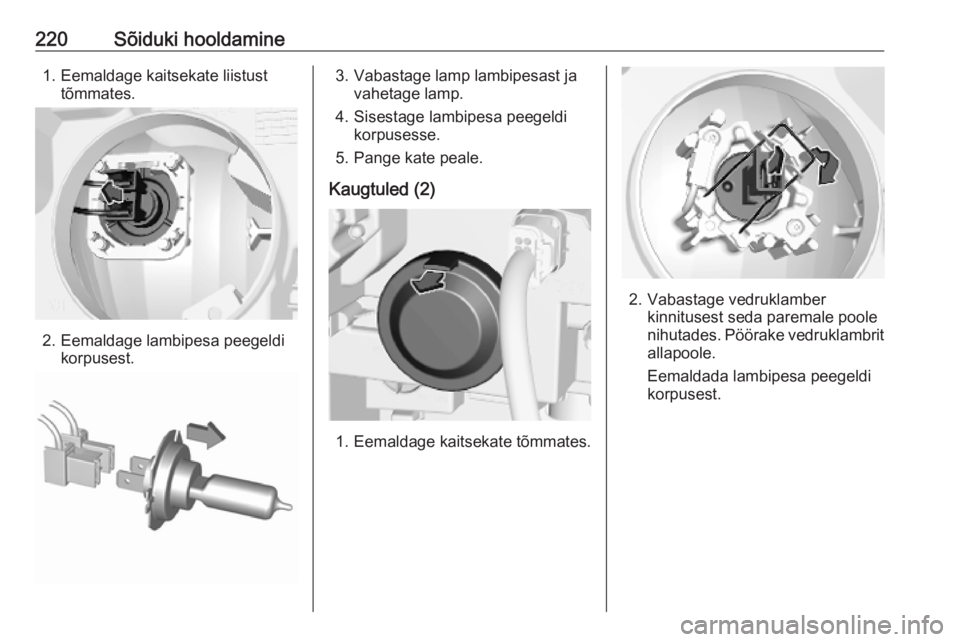

220Sõiduki hooldamine1. Eemaldage kaitsekate liistusttõmmates.
2. Eemaldage lambipesa peegeldikorpusest.
3. Vabastage lamp lambipesast ja vahetage lamp.
4. Sisestage lambipesa peegeldi korpusesse.
5. Pange kate peale.
Kaugtuled (2)
1. Eemaldage kaitsekate tõmmates.
2. Vabastage vedruklamber kinnitusest seda paremale poole
nihutades. Pöörake vedruklambrit allapoole.
Eemaldada lambipesa peegeldi
korpusest.

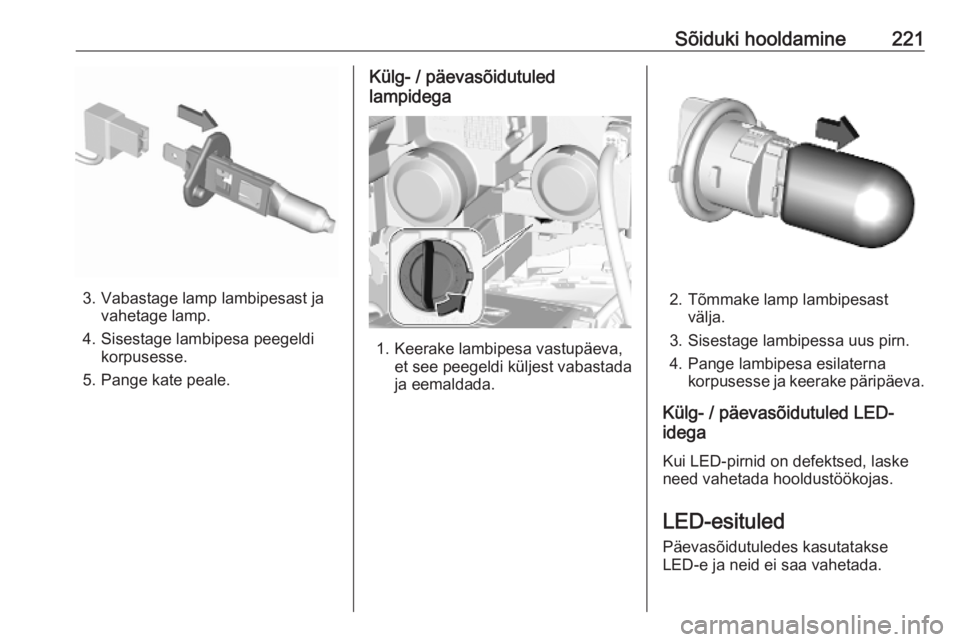

Sõiduki hooldamine221
3. Vabastage lamp lambipesast javahetage lamp.
4. Sisestage lambipesa peegeldi korpusesse.
5. Pange kate peale.
Külg- / päevasõidutuled
lampidega
1. Keerake lambipesa vastupäeva, et see peegeldi küljest vabastada
ja eemaldada.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus pirn.
4. Pange lambipesa esilaterna korpusesse ja keerake päripäeva.
Külg- / päevasõidutuled LED-
idega
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Päevasõidutuledes kasutatakse
LED-e ja neid ei saa vahetada.

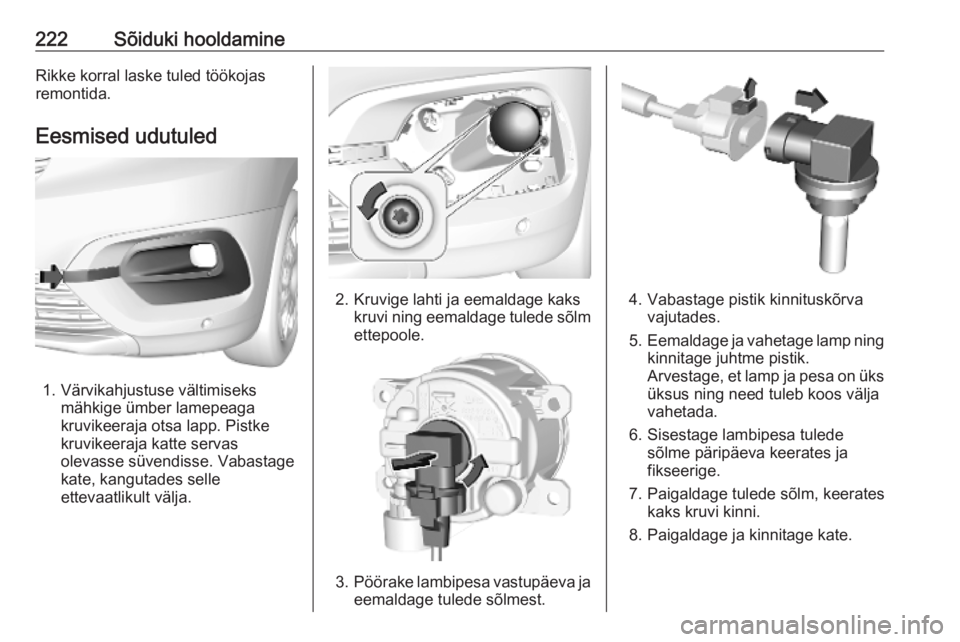

222Sõiduki hooldamineRikke korral laske tuled töökojasremontida.
Eesmised udutuled
1. Värvikahjustuse vältimiseks mähkige ümber lamepeaga
kruvikeeraja otsa lapp. Pistke
kruvikeeraja katte servas
olevasse süvendisse. Vabastage
kate, kangutades selle ettevaatlikult välja.
2. Kruvige lahti ja eemaldage kaks kruvi ning eemaldage tulede sõlm
ettepoole.
3. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
4. Vabastage pistik kinnituskõrva vajutades.
5. Eemaldage ja vahetage lamp ning
kinnitage juhtme pistik.
Arvestage, et lamp ja pesa on üks üksus ning need tuleb koos välja
vahetada.
6. Sisestage lambipesa tulede sõlme päripäeva keerates ja
fikseerige.
7. Paigaldage tulede sõlm, keerates kaks kruvi kinni.
8. Paigaldage ja kinnitage kate.

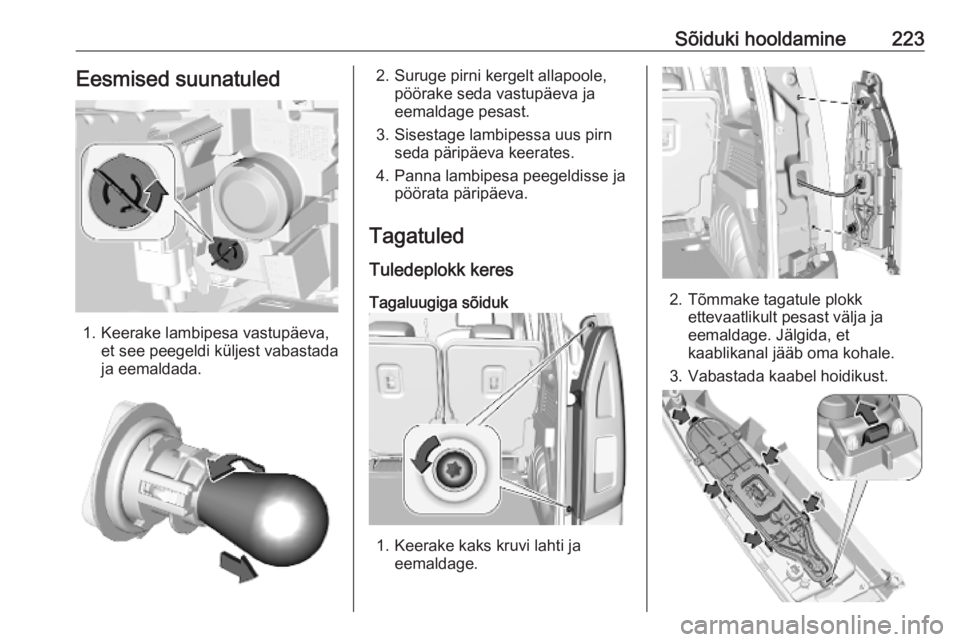

Sõiduki hooldamine223Eesmised suunatuled
1. Keerake lambipesa vastupäeva,et see peegeldi küljest vabastada
ja eemaldada.
2. Suruge pirni kergelt allapoole, pöörake seda vastupäeva jaeemaldage pesast.
3. Sisestage lambipessa uus pirn seda päripäeva keerates.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Tagatuled Tuledeplokk keres
Tagaluugiga sõiduk
1. Keerake kaks kruvi lahti ja eemaldage.
2. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Vabastada kaabel hoidikust.

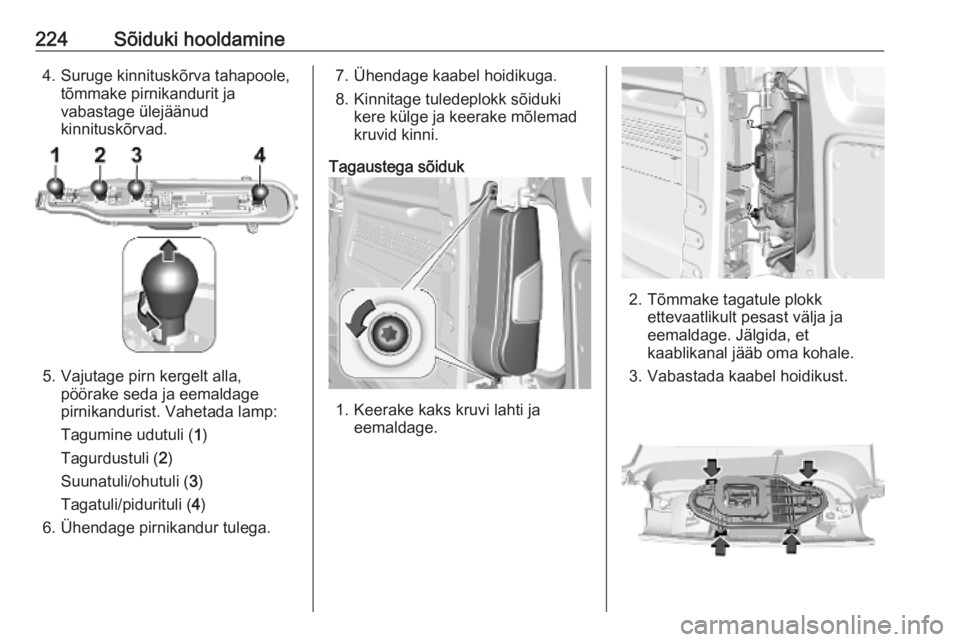

224Sõiduki hooldamine4. Suruge kinnituskõrva tahapoole,tõmmake pirnikandurit ja
vabastage ülejäänud
kinnituskõrvad.
5. Vajutage pirn kergelt alla, pöörake seda ja eemaldage
pirnikandurist. Vahetada lamp:
Tagumine udutuli ( 1)
Tagurdustuli ( 2)
Suunatuli/ohutuli ( 3)
Tagatuli/pidurituli ( 4)
6. Ühendage pirnikandur tulega.
7. Ühendage kaabel hoidikuga.
8. Kinnitage tuledeplokk sõiduki kere külge ja keerake mõlemad
kruvid kinni.
Tagaustega sõiduk
1. Keerake kaks kruvi lahti ja eemaldage.
2. Tõmmake tagatule plokk ettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Vabastada kaabel hoidikust.

Sõiduki hooldamine2254. Vabastage kinnituskõrvadpirnikanduri eemaldamiseks.
5. Vajutage pirn kergelt alla,pöörake seda ja eemaldage
pirnikandurist. Vahetada lamp:
Tagatuli/pidurituli ( 1)
Suunatule/ohutule ( 2) välimine
pirn.
Tagurdustule ( 3) sisemine pirn.
Tagumine udutuli ( 4)
6. Ühendage pirnikandur tulega.
7. Ühendage kaabel hoidikuga.
8. Kinnitage tuledeplokk sõiduki kere külge ja keerake mõlemad
kruvid kinni.
Keskmise ülemise piduritule rike
Keskmine kõrgem pidurituli on
konstrueeritud LED-ina ja seda ei saa
vahetada.
Rikke korral laske tuled töökojas
remontida.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.
Külgmised suunatuled
Pirni vahetamiseks eemaldage
lambikorpus järgmiselt:1. Libistage lambikorpust ettepoole ja eemaldage see tagaosast.
2.Suruge kinnituskõrva ülespoole ja
eemaldage lambipesa
pistikühenduse küljest.
3. Vahetage kogu sõlm uue vastu.
4. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.

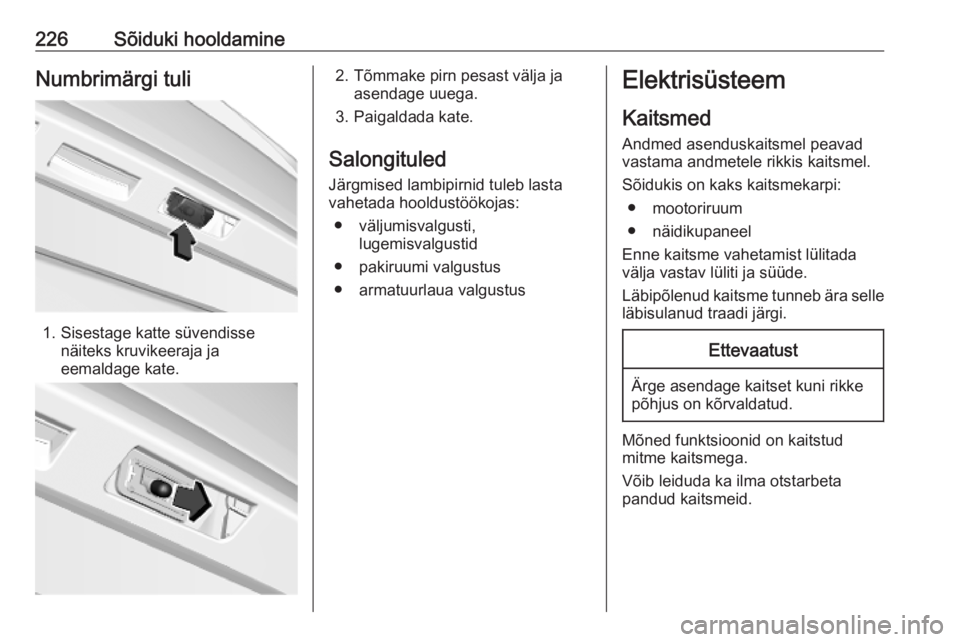

226Sõiduki hooldamineNumbrimärgi tuli
1. Sisestage katte süvendissenäiteks kruvikeeraja ja
eemaldage kate.
2. Tõmmake pirn pesast välja ja asendage uuega.
3. Paigaldada kate.
Salongituled Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustusElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

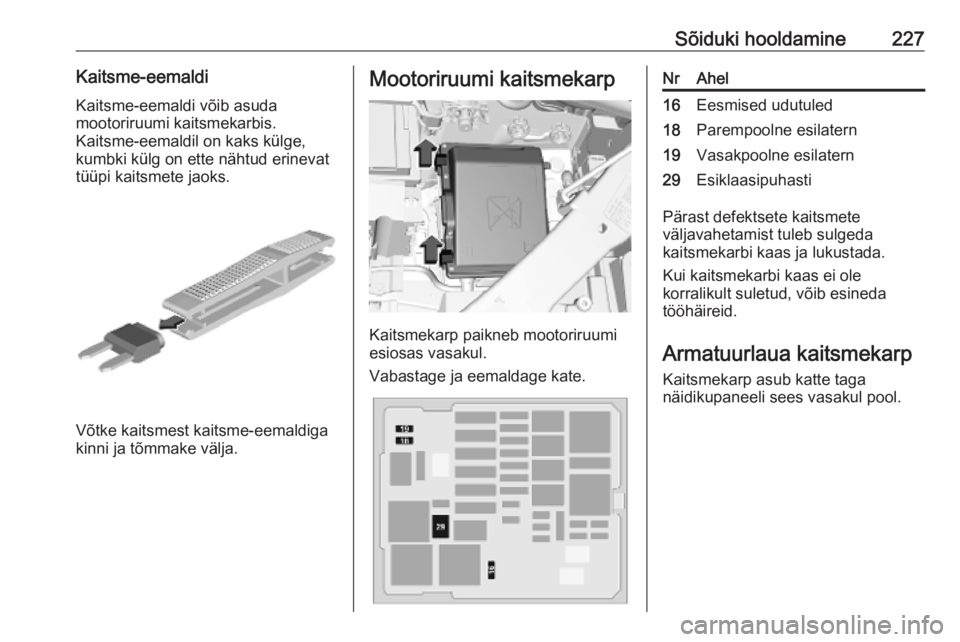

Sõiduki hooldamine227Kaitsme-eemaldiKaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Kaitsme-eemaldil on kaks külge, kumbki külg on ette nähtud erinevat
tüüpi kaitsmete jaoks.
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
NrAhel16Eesmised udutuled18Parempoolne esilatern19Vasakpoolne esilatern29Esiklaasipuhasti
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja lukustada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

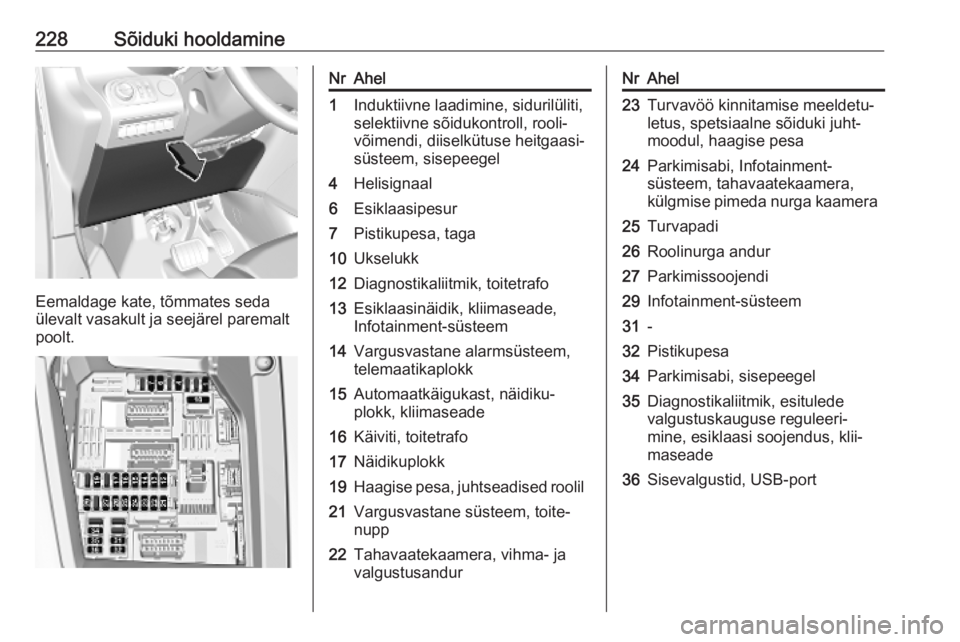

Armatuurlaua kaitsmekarp
Kaitsmekarp asub katte taga
näidikupaneeli sees vasakul pool.

228Sõiduki hooldamine
Eemaldage kate, tõmmates seda
ülevalt vasakult ja seejärel paremalt
poolt.
NrAhel1Induktiivne laadimine, sidurilüliti,
selektiivne sõidukontroll, rooli‐
võimendi, diiselkütuse heitgaasi‐
süsteem, sisepeegel4Helisignaal6Esiklaasipesur7Pistikupesa, taga10Ukselukk12Diagnostikaliitmik, toitetrafo13Esiklaasinäidik, kliimaseade,
Infotainment-süsteem14Vargusvastane alarmsüsteem,
telemaatikaplokk15Automaatkäigukast, näidiku‐ plokk, kliimaseade16Käiviti, toitetrafo17Näidikuplokk19Haagise pesa, juhtseadised roolil21Vargusvastane süsteem, toite‐
nupp22Tahavaatekaamera, vihma- ja
valgustusandurNrAhel23Turvavöö kinnitamise meeldetu‐
letus, spetsiaalne sõiduki juht‐
moodul, haagise pesa24Parkimisabi, Infotainment-
süsteem, tahavaatekaamera,
külgmise pimeda nurga kaamera25Turvapadi26Roolinurga andur27Parkimissoojendi29Infotainment-süsteem31-32Pistikupesa34Parkimisabi, sisepeegel35Diagnostikaliitmik, esitulede
valgustuskauguse reguleeri‐
mine, esiklaasi soojendus, klii‐
maseade36Sisevalgustid, USB-port
