Conservação do veículo259mesma para o valor correto. Caso
contrário, o veículo não deve ser
utilizado. Procurar assistência
numa oficina. 3 287
Repetir o procedimento de
verificação uma vez mais após
conduzir outros 10 km mas não
mais de 10 minutos para verificar
se não se não há mais perda de
pressão.
Se a pressão do pneu baixar para menos de 150 kPa (1,5 bar), o
veículo não deve ser utilizado.
Recorrer à ajuda de uma oficina.
17. Guardar o kit de reparação de pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado são muito afectadas, pelo que o
pneu deve ser substituído.
Se for ouvido um ruído anormal ou
se o compressor aquecer, desligar o compressor durante pelo menos
30 min.
A válvula de segurança integrada
abre a uma pressão de
700 kPa (7 bares).Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda Proceder aos seguintes preparativose respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmente
oposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.9Aviso
Não lubrificar os parafusos das
rodas.

260Conservação do veículoBinários de apertoAtenção
Se o veículo estiver equipado comrodas de liga, apertar os
parafusos das rodas
manualmente pelo menos nas
cinco primeiras voltas.
Existem dois tipos diferentes de
rodas, com dois parafusos e binários
de aperto diferentes.
O binário de aperto para rodas de liga
é 100 Nm.
O binário de aperto para rodas de aço é 115 Nm.
Utilizar os parafusos das rodas
corretos para as respetivas rodas.
Posições de elevação
As posições de elevação mostradas
referem-se à utilização de braços de
elevação e macacos auxiliares para
trocar pneus de inverno/verão.
A posição do braço traseiro da
plataforma de elevação está centrada por baixo do ponto de elevação com
macaco relevante do veículo.
A posição do braço dianteiro da
plataforma de elevação está centrada por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa. Neste caso,
aplica-se uma velocidade máxima
permitida, mesmo não existindo uma
etiqueta na roda sobresselente com
essa indicação.

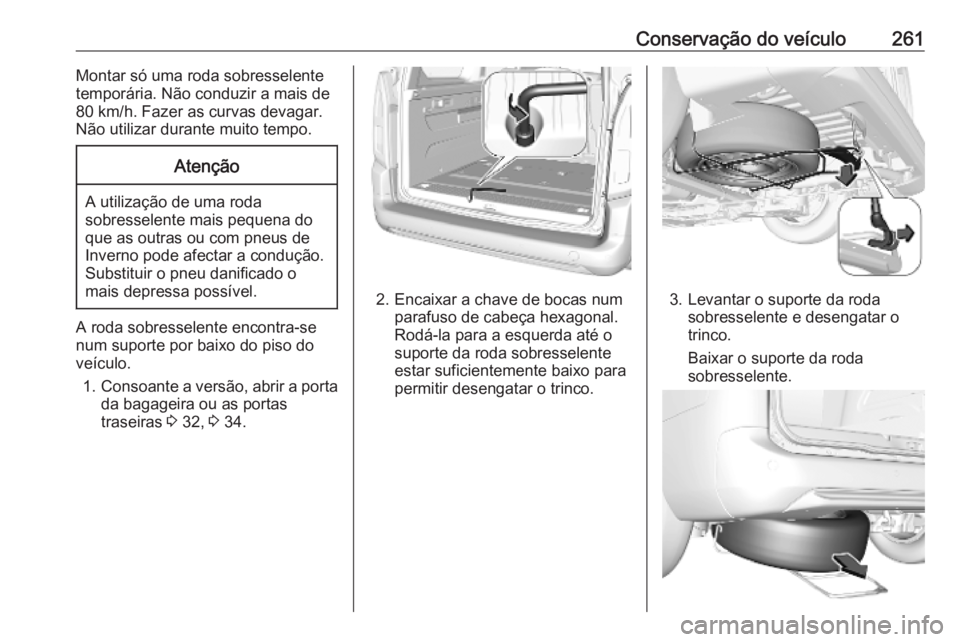

Conservação do veículo261Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente encontra-se
num suporte por baixo do piso do
veículo.
1. Consoante a versão, abrir a porta
da bagageira ou as portas
traseiras 3 32, 3 34.
2. Encaixar a chave de bocas num
parafuso de cabeça hexagonal.
Rodá-la para a esquerda até o
suporte da roda sobresselente
estar suficientemente baixo para permitir desengatar o trinco.3. Levantar o suporte da roda sobresselente e desengatar o
trinco.
Baixar o suporte da roda
sobresselente.

262Conservação do veículo4. Retirar a roda sobresselente.
5. Substituir a roda.
6. Posicionar a roda danificada no suporte da roda sobresselentecom o lado exterior para baixo.
7. Levantar o suporte da roda sobresselente e engatar no trinco.O lado aberto do trinco deve ficar
virado na direcção de condução.
8. Fechar o suporte da roda sobresselente rodando o
parafuso de cabeça hexagonal
para a direita com a chave de
rodas.
9. Guardar a chave de bocas na arrumação.
10. Fechar a porta da bagageira ou as
portas traseiras.
Montar só uma roda sobresselente
temporária. A velocidade máxima permitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus
montados de fábrica.Encaixar a roda sobresselente
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmenteoposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Retirar a roda sobresselente 3 260.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.●Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.9Aviso
Não lubrificar os parafusos das
rodas.

Conservação do veículo2639Aviso
Garantir que são utilizados
sempre os parafusos de rodas
corretos em caso de substituição
das rodas. Ao instalar a roda
sobresselente, podem ser
utilizados os parafusos para rodas de liga.
● Notar que a roda sobresselente é
fixada pelo contacto cónico de
cada parafuso se forem
utilizados parafusos para rodas
de liga. Neste caso, as anilhas
não ficam em contacto com a
roda sobresselente.
1. Remover as tampas dos parafusos da roda com o
dispositivo de remoção das
tampas dos parafusos das rodas.
3 250
Jantes de aço com tampão:
Retirar o tampão da roda.
Jantes de liga: Remover as
tampas dos parafusos da roda
com o dispositivo de remoção das tampas dos parafusos das rodas.
2. Desdobrar a chave de rodas e
instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador na cabeça
da porca antes de instalar a chave de rodas. O adaptador está
situado na caixa de ferramentas. 3 250
3. Certificar-se que o macaco está
correctamente posicionado sob o
ponto correcto de elevação do
veículo.

264Conservação do veículo
4. Regular o macaco para a alturanecessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Garantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 260.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
posicionada firmemente e apertar
cada parafuso numa sequência
cruzada. Apertar com um binário
de 115 Nm.
Se o veículo estiver equipado
com rodas de liga, notar que
também podem ser utilizados os
parafusos de rodas para a roda
sobresselente de aço. Neste
caso, a roda sobresselente é
fixada pelo contacto cónico de
cada parafuso.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
11. Guardar a roda substituída 3 260, as ferramentas do veículo
3 250 e o adaptador para as
porcas de bloqueio das rodas.
12. Verificar a pressão do pneu montado e o binário de aperto das
porcas da roda assim que
possível.

Conservação do veículo265Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada antes de ligar os cabos auxiliaresde arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.

266Conservação do veículoAbrir as tampas de protecção dos
terminais positivos de ambas as
baterias do veículo.
Ordem de ligação dos cabos: 1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de 3 minutos
com os cabos ligados.
4. Ligar os consumidores eléctricos p. ex. faróis, óculo traseiro com
desembaciador do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Envolver um pano à volta da ponta de uma chave de fendas plana, por
exemplo, para evitar danos na
pintura. Inserir a chave de parafusos
na ranhura existente na parte inferior
da tampa. Desengatar a tampa
cuidadosamente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 250.

Conservação do veículo267
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-pára-
-brisas.
Atenção
Desativar os sistemas de apoio ao condutor, tais como a Travagem
de Emergência Ativa 3 198, caso
contrário o veículo poderá travar
automaticamente durante o
reboque.
Colocar a alavanca seletora em
ponto morto.
Desengatar o travão de mão.
Atenção
Nunca rebocar um veículo
equipado com o sistema de
tracção integral (AWD) com os
pneus dianteiros ou traseiros na estrada. Se um veículo equipado
com o sistema de tracção integral
(AWD) for rebocado com os pneus dianteiros ou traseiros na estrada, o sistema de tracção do veículo
poderá ficar seriamente
danificado. Ao rebocar veículos
com tracção integral, nenhum dos
quatro pneus pode estar em
contacto com a estrada.Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma
velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os restantes casos e quando a caixa
de velocidades estiver defeituosa, o
eixo dianteiro tem de ser elevado do
solo.
Recorrer à ajuda de uma oficina.

268Conservação do veículoDepois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo na
reentrância e pressionar para fixar a
tampa.
Rebocar outro veículo
Envolver um pano à volta da ponta de uma chave de fendas plana, por
exemplo, para evitar danos na
pintura. Inserir a chave de parafusos
na ranhura existente na parte inferior
da tampa. Desengatar a tampa
cuidadosamente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 250.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
superior na reentrância e pressionar
para fixar a tampa.
