OPEL COMBO E 2019 Manuale di uso e manutenzione (in Italian)

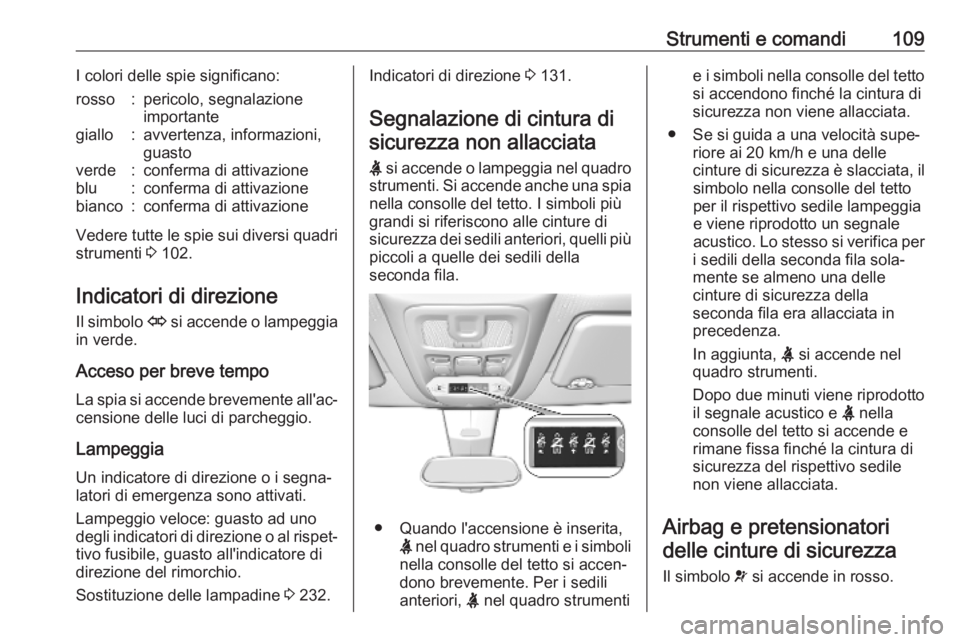

Strumenti e comandi109I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 102.
Indicatori di direzione Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempoLa spia si accende brevemente all'ac‐
censione delle luci di parcheggio.
Lampeggia
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 232.
Indicatori di direzione 3 131.
Segnalazione di cintura di
sicurezza non allacciata
X si accende o lampeggia nel quadro
strumenti. Si accende anche una spia nella consolle del tetto. I simboli piùgrandi si riferiscono alle cinture disicurezza dei sedili anteriori, quelli più
piccoli a quelle dei sedili della
seconda fila.
● Quando l'accensione è inserita,
X nel quadro strumenti e i simboli
nella consolle del tetto si accen‐ dono brevemente. Per i sedili
anteriori, X nel quadro strumenti
e i simboli nella consolle del tetto
si accendono finché la cintura di
sicurezza non viene allacciata.
● Se si guida a una velocità supe‐ riore ai 20 km/h e una delle
cinture di sicurezza è slacciata, il simbolo nella consolle del tetto
per il rispettivo sedile lampeggia
e viene riprodotto un segnale
acustico. Lo stesso si verifica per
i sedili della seconda fila sola‐
mente se almeno una delle
cinture di sicurezza della
seconda fila era allacciata in precedenza.
In aggiunta, X si accende nel
quadro strumenti.
Dopo due minuti viene riprodotto
il segnale acustico e X nella
consolle del tetto si accende e
rimane fissa finché la cintura di
sicurezza del rispettivo sedile
non viene allacciata.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.

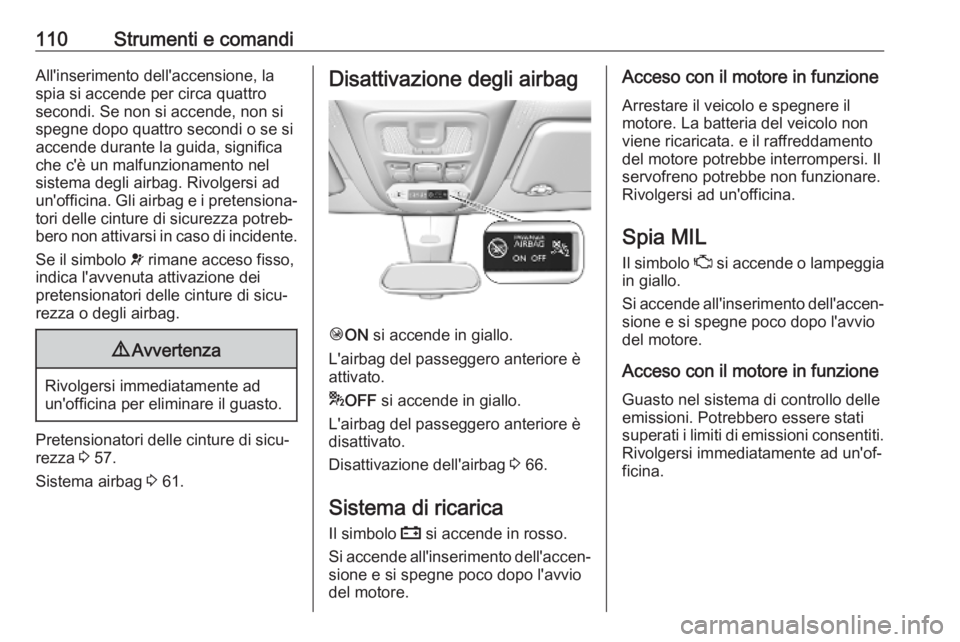

110Strumenti e comandiAll'inserimento dell'accensione, la
spia si accende per circa quattro
secondi. Se non si accende, non si
spegne dopo quattro secondi o se si
accende durante la guida, significa
che c'è un malfunzionamento nel
sistema degli airbag. Rivolgersi ad
un'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza 3 57.
Sistema airbag 3 61.
Disattivazione degli airbag
Ó ON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 66.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. e il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.

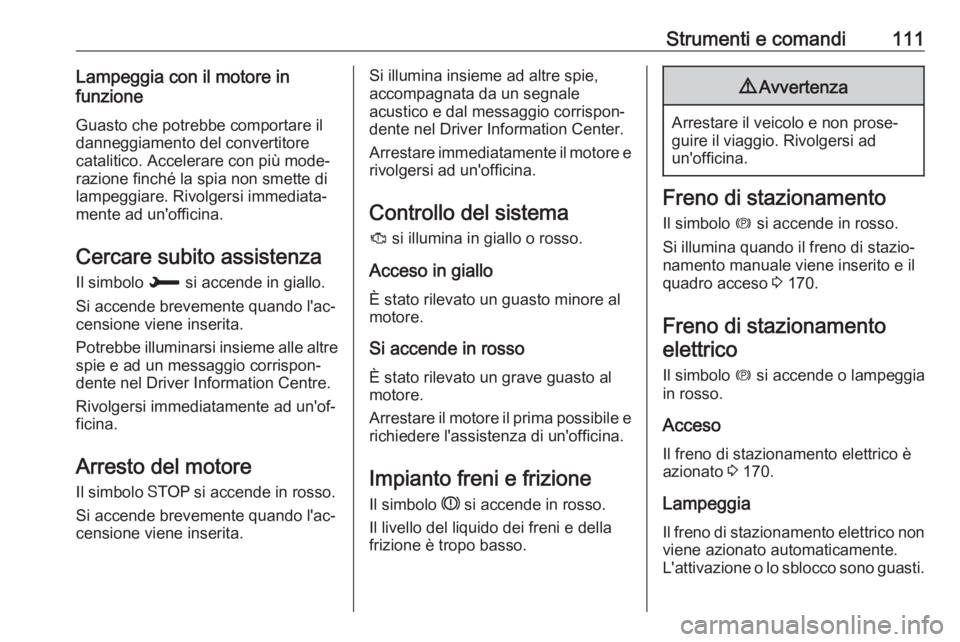

Strumenti e comandi111Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo H si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Potrebbe illuminarsi insieme alle altre
spie e ad un messaggio corrispon‐
dente nel Driver Information Centre.
Rivolgersi immediatamente ad un'of‐ ficina.
Arresto del motore
Il simbolo Y si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.Si illumina insieme ad altre spie,
accompagnata da un segnale
acustico e dal messaggio corrispon‐
dente nel Driver Information Center.
Arrestare immediatamente il motore e rivolgersi ad un'officina.
Controllo del sistema
J si illumina in giallo o rosso.
Acceso in giallo
È stato rilevato un guasto minore al
motore.
Si accende in rosso È stato rilevato un grave guasto al
motore.
Arrestare il motore il prima possibile e
richiedere l'assistenza di un'officina.
Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della
frizione è tropo basso.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Freno di stazionamento
Il simbolo m si accende in rosso.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il
quadro acceso 3 170.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 170.
Lampeggia Il freno di stazionamento elettrico non
viene azionato automaticamente.
L'attivazione o lo sblocco sono guasti.

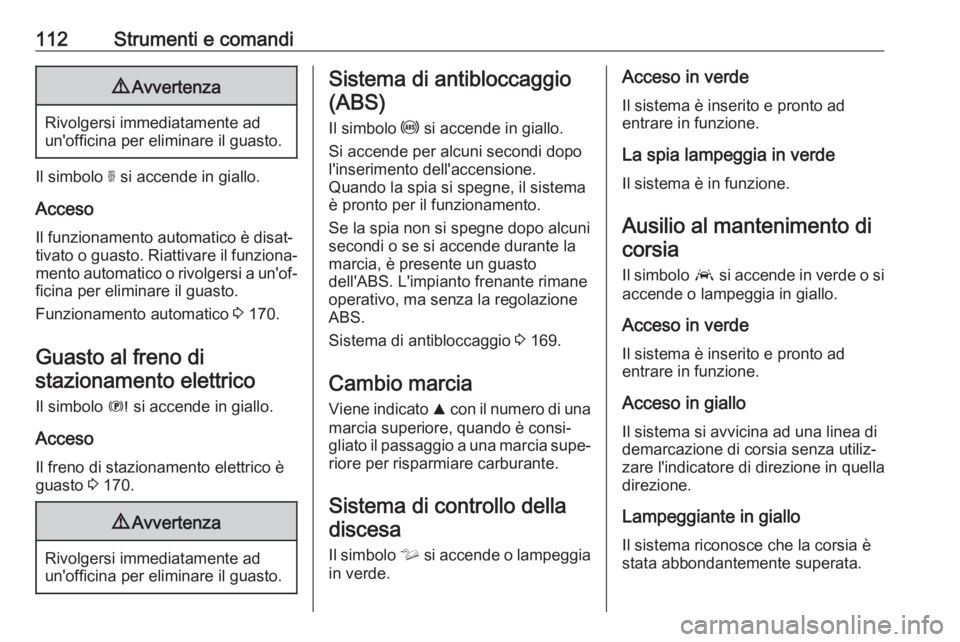

112Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Il simbolo o si accende in giallo.
Acceso Il funzionamento automatico è disat‐tivato o guasto. Riattivare il funziona‐ mento automatico o rivolgersi a un'of‐
ficina per eliminare il guasto.
Funzionamento automatico 3 170.
Guasto al freno di stazionamento elettrico
Il simbolo E si accende in giallo.
Acceso Il freno di stazionamento elettrico è
guasto 3 170.
9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 169.
Cambio marcia Viene indicato R con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐ riore per risparmiare carburante.
Sistema di controllo della discesa
Il simbolo ò si accende o lampeggia
in verde.Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
La spia lampeggia in verde
Il sistema è in funzione.
Ausilio al mantenimento di corsia
Il simbolo a si accende in verde o si
accende o lampeggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Acceso in giallo Il sistema si avvicina ad una linea di
demarcazione di corsia senza utiliz‐ zare l'indicatore di direzione in quella
direzione.
Lampeggiante in giallo
Il sistema riconosce che la corsia è
stata abbondantemente superata.

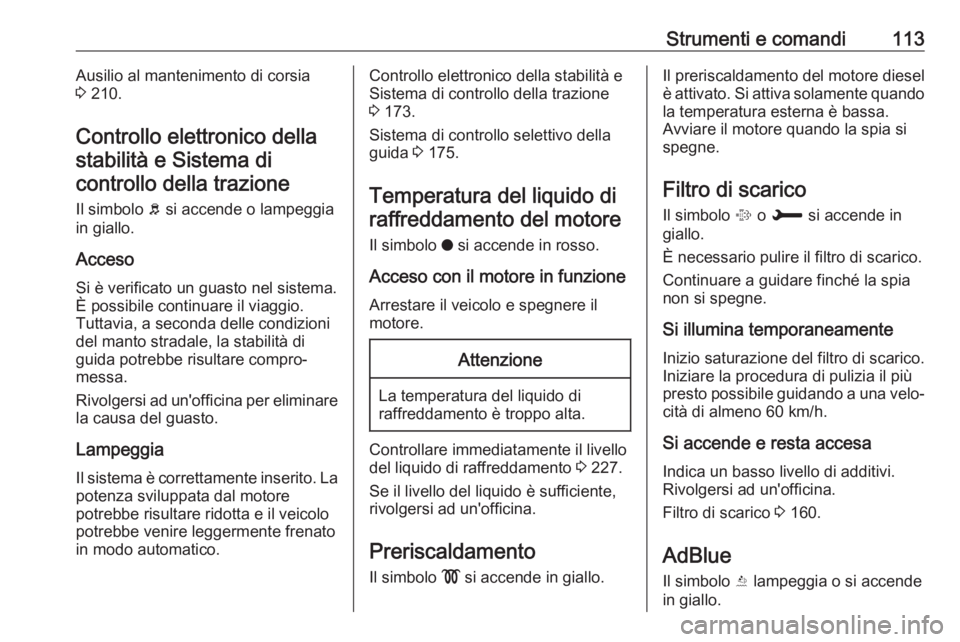

Strumenti e comandi113Ausilio al mantenimento di corsia
3 210.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.
Acceso Si è verificato un guasto nel sistema.
È possibile continuare il viaggio.
Tuttavia, a seconda delle condizioni
del manto stradale, la stabilità di
guida potrebbe risultare compro‐
messa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggia
Il sistema è correttamente inserito. La potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.Controllo elettronico della stabilità e
Sistema di controllo della trazione
3 173.
Sistema di controllo selettivo della
guida 3 175.
Temperatura del liquido di raffreddamento del motore
Il simbolo o si accende in rosso.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore.Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare immediatamente il livello del liquido di raffreddamento 3 227.
Se il livello del liquido è sufficiente,
rivolgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento del motore diesel
è attivato. Si attiva solamente quando
la temperatura esterna è bassa.
Avviare il motore quando la spia si
spegne.
Filtro di scarico
Il simbolo % o H si accende in
giallo.
È necessario pulire il filtro di scarico.
Continuare a guidare finché la spia
non si spegne.
Si illumina temporaneamente
Inizio saturazione del filtro di scarico.
Iniziare la procedura di pulizia il più
presto possibile guidando a una velo‐ cità di almeno 60 km/h.
Si accende e resta accesa
Indica un basso livello di additivi.
Rivolgersi ad un'officina.
Filtro di scarico 3 160.
AdBlue
Il simbolo Y lampeggia o si accende
in giallo.

114Strumenti e comandiAcceso in giallo
L'autonomia residua è tra 800 km e
2400 km.
Lampeggiante in giallo L'autonomia residua è tra 0 km e
800 km.
Il livello di AdBlue è basso. Rabboc‐ care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 161.
Sistema di rilevamento perdita pressionepneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione pneumatici in
una o più ruote. Arrestare immediata‐
mente il veicolo e controllare la pres‐
sione dei pneumatici.Lampeggia
Guasto del sistema. Rivolgersi ad
un'officina.
Sistema di rilevamento perdita pres‐
sione pneumatici 3 246.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe essere interrotta. Ciò
potrebbe comportare danni al
motore e/o il blocco delle ruote
motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐
colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio motore
prima di rivolgersi ad un'officina
3 226.
Livello carburante minimo Il simbolo o si accende in giallo.
Il livello del carburante nel serbatoio
è insufficiente.
Rifornimento 3 216.
Spurgo del sistema di alimentazione
diesel 3 231.

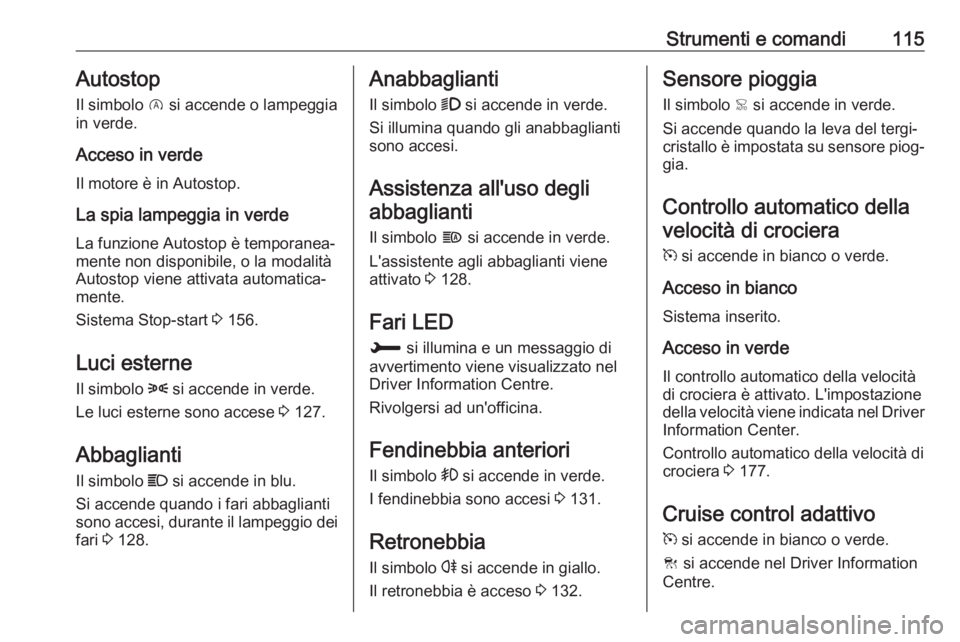

Strumenti e comandi115Autostop
Il simbolo D si accende o lampeggia
in verde.
Acceso in verde
Il motore è in Autostop.
La spia lampeggia in verde
La funzione Autostop è temporanea‐
mente non disponibile, o la modalità
Autostop viene attivata automatica‐
mente.
Sistema Stop-start 3 156.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 127.
Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi, durante il lampeggio dei
fari 3 128.Anabbaglianti
Il simbolo 9 si accende in verde.
Si illumina quando gli anabbaglianti
sono accesi.
Assistenza all'uso degli
abbaglianti
Il simbolo f si accende in verde.
L'assistente agli abbaglianti viene attivato 3 128.
Fari LED H si illumina e un messaggio di
avvertimento viene visualizzato nel
Driver Information Centre.
Rivolgersi ad un'officina.
Fendinebbia anteriori
Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 131.
Retronebbia Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 132.Sensore pioggia
Il simbolo < si accende in verde.
Si accende quando la leva del tergi‐
cristallo è impostata su sensore piog‐ gia.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde
Il controllo automatico della velocità
di crociera è attivato. L'impostazione
della velocità viene indicata nel Driver
Information Center.
Controllo automatico della velocità di
crociera 3 177.
Cruise control adattivo
m si accende in bianco o verde.
C si accende nel Driver Information
Centre.

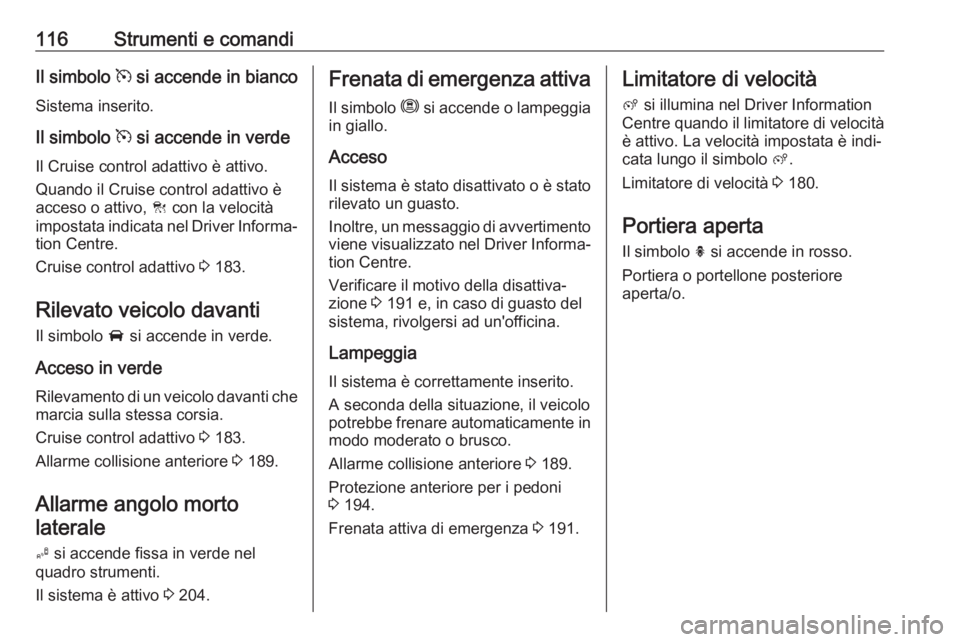

116Strumenti e comandiIl simbolo m si accende in bianco
Sistema inserito.
Il simbolo m si accende in verde
Il Cruise control adattivo è attivo.
Quando il Cruise control adattivo è
acceso o attivo, C con la velocità
impostata indicata nel Driver Informa‐ tion Centre.
Cruise control adattivo 3 183.
Rilevato veicolo davanti Il simbolo A si accende in verde.
Acceso in verde Rilevamento di un veicolo davanti che
marcia sulla stessa corsia.
Cruise control adattivo 3 183.
Allarme collisione anteriore 3 189.
Allarme angolo morto laterale
B si accende fissa in verde nel
quadro strumenti.
Il sistema è attivo 3 204.Frenata di emergenza attiva
Il simbolo m si accende o lampeggia
in giallo.
Acceso Il sistema è stato disattivato o è stato
rilevato un guasto.
Inoltre, un messaggio di avvertimento viene visualizzato nel Driver Informa‐
tion Centre.
Verificare il motivo della disattiva‐
zione 3 191 e, in caso di guasto del
sistema, rivolgersi ad un'officina.
Lampeggia
Il sistema è correttamente inserito.
A seconda della situazione, il veicolo
potrebbe frenare automaticamente in
modo moderato o brusco.
Allarme collisione anteriore 3 189.
Protezione anteriore per i pedoni
3 194.
Frenata attiva di emergenza 3 191.Limitatore di velocità
ß si illumina nel Driver Information
Centre quando il limitatore di velocità è attivo. La velocità impostata è indi‐
cata lungo il simbolo ß.
Limitatore di velocità 3 180.
Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.

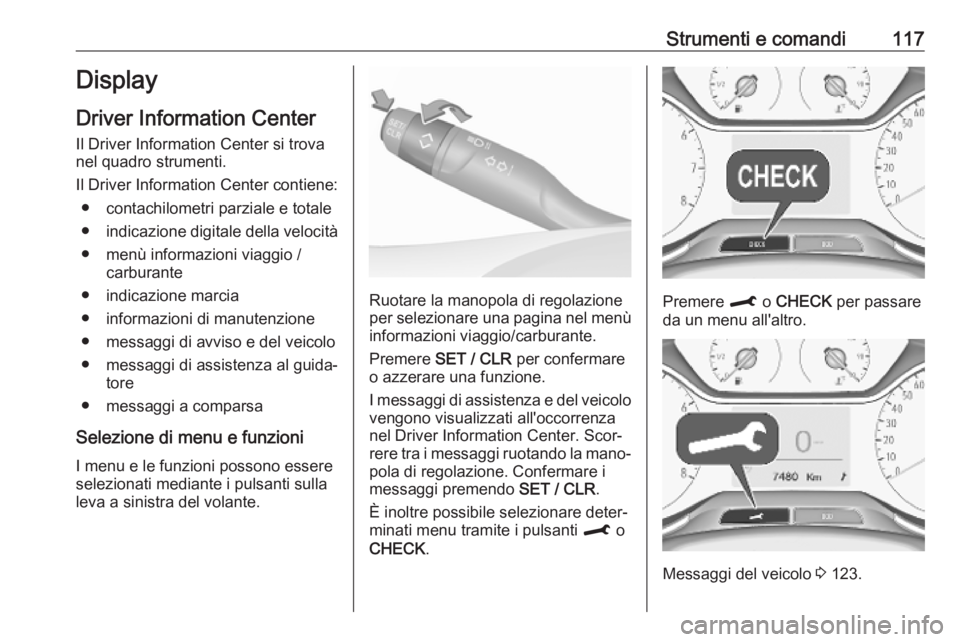

Strumenti e comandi117Display
Driver Information Center Il Driver Information Center si trova
nel quadro strumenti.
Il Driver Information Center contiene: ● contachilometri parziale e totale● indicazione digitale della velocità
● menù informazioni viaggio / carburante
● indicazione marcia
● informazioni di manutenzione
● messaggi di avviso e del veicolo
● messaggi di assistenza al guida‐ tore
● messaggi a comparsa
Selezione di menu e funzioni
I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla
leva a sinistra del volante.
Ruotare la manopola di regolazione
per selezionare una pagina nel menù informazioni viaggio/carburante.
Premere SET / CLR per confermare
o azzerare una funzione.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Scor‐
rere tra i messaggi ruotando la mano‐ pola di regolazione. Confermare i
messaggi premendo SET / CLR.
È inoltre possibile selezionare deter‐
minati menu tramite i pulsanti M o
CHECK .Premere M o CHECK per passare
da un menu all'altro.
Messaggi del veicolo 3 123.

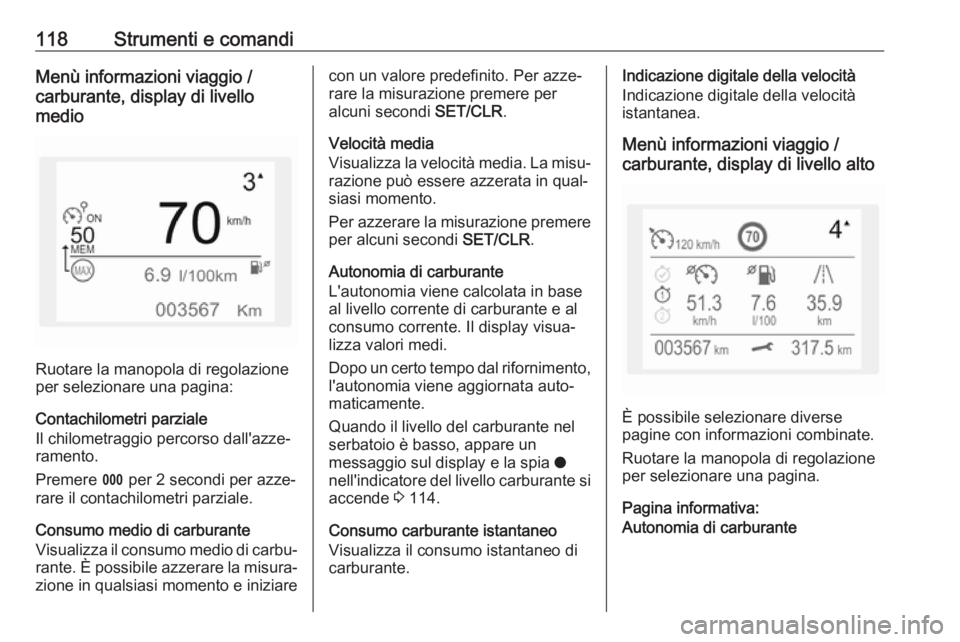

118Strumenti e comandiMenù informazioni viaggio /
carburante, display di livello
medio
Ruotare la manopola di regolazione
per selezionare una pagina:
Contachilometri parziale
Il chilometraggio percorso dall'azze‐
ramento.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Consumo medio di carburante
Visualizza il consumo medio di carbu‐ rante. È possibile azzerare la misura‐
zione in qualsiasi momento e iniziare
con un valore predefinito. Per azze‐
rare la misurazione premere per
alcuni secondi SET/CLR.
Velocità media
Visualizza la velocità media. La misu‐ razione può essere azzerata in qual‐
siasi momento.
Per azzerare la misurazione premere
per alcuni secondi SET/CLR.
Autonomia di carburante
L'autonomia viene calcolata in base
al livello corrente di carburante e al
consumo corrente. Il display visua‐
lizza valori medi.
Dopo un certo tempo dal rifornimento, l'autonomia viene aggiornata auto‐
maticamente.
Quando il livello del carburante nel
serbatoio è basso, appare un
messaggio sul display e la spia o
nell'indicatore del livello carburante si
accende 3 114.
Consumo carburante istantaneo
Visualizza il consumo istantaneo di
carburante.Indicazione digitale della velocità
Indicazione digitale della velocità
istantanea.
Menù informazioni viaggio /
carburante, display di livello alto
È possibile selezionare diverse
pagine con informazioni combinate.
Ruotare la manopola di regolazione per selezionare una pagina.
Pagina informativa:
Autonomia di carburante
