OPEL COMBO E 2019 Manuale di uso e manutenzione (in Italian)

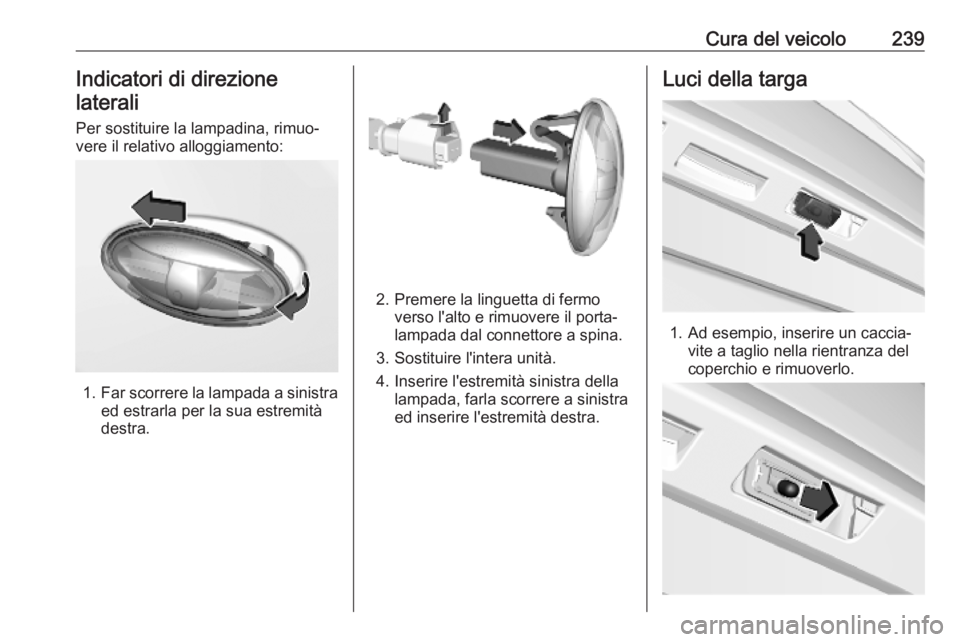

Cura del veicolo239Indicatori di direzionelaterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Premere la linguetta di fermo verso l'alto e rimuovere il porta‐
lampada dal connettore a spina.
3. Sostituire l'intera unità.
4. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Ad esempio, inserire un caccia‐ vite a taglio nella rientranza del
coperchio e rimuoverlo.

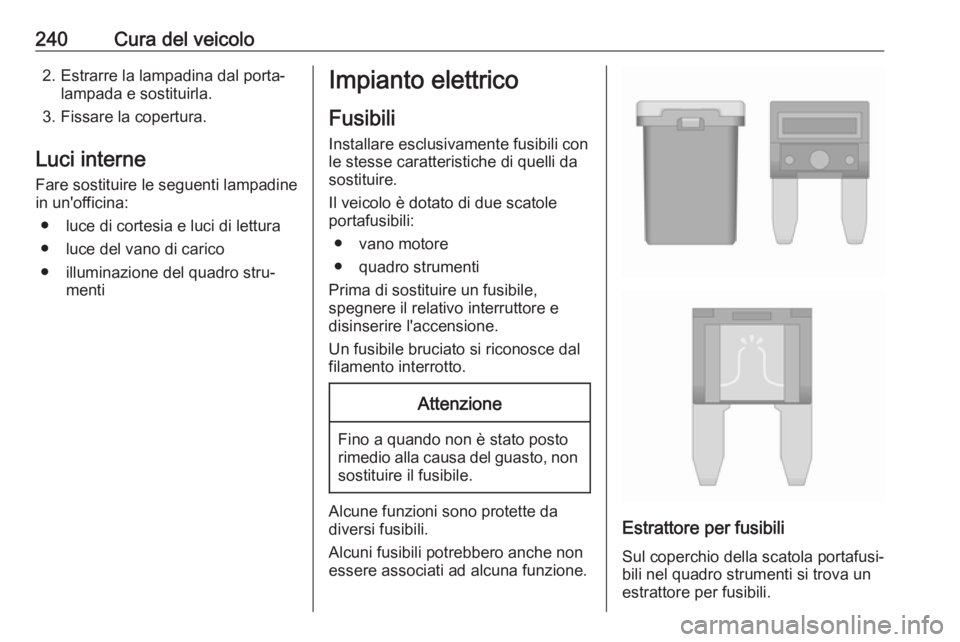

240Cura del veicolo2. Estrarre la lampadina dal porta‐lampada e sostituirla.
3. Fissare la copertura.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili Installare esclusivamente fusibili conle stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Sul coperchio della scatola portafusi‐
bili nel quadro strumenti si trova un
estrattore per fusibili.

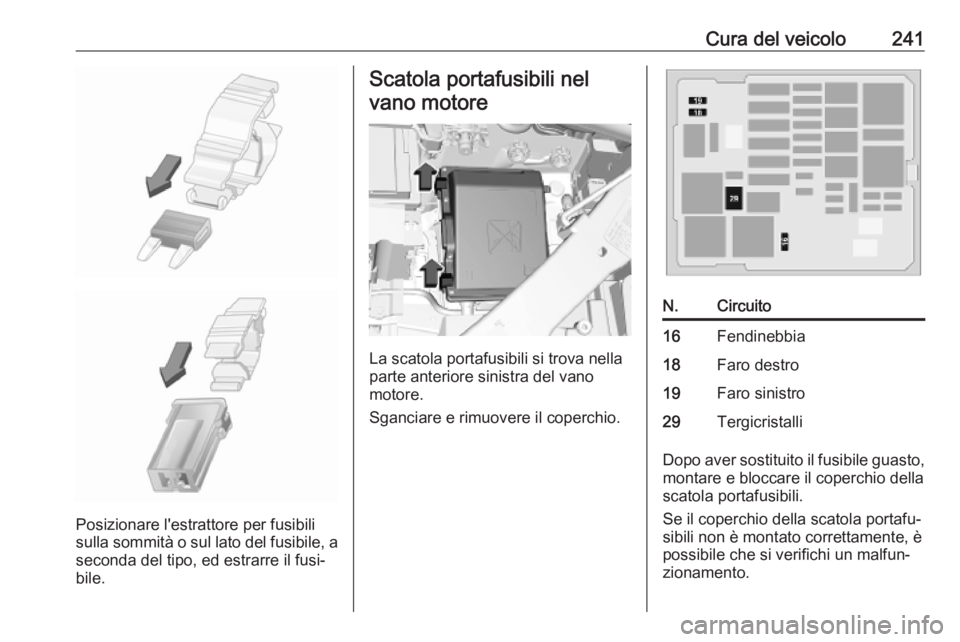

Cura del veicolo241
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.
N.Circuito16Fendinebbia18Faro destro19Faro sinistro29Tergicristalli
Dopo aver sostituito il fusibile guasto, montare e bloccare il coperchio della
scatola portafusibili.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.

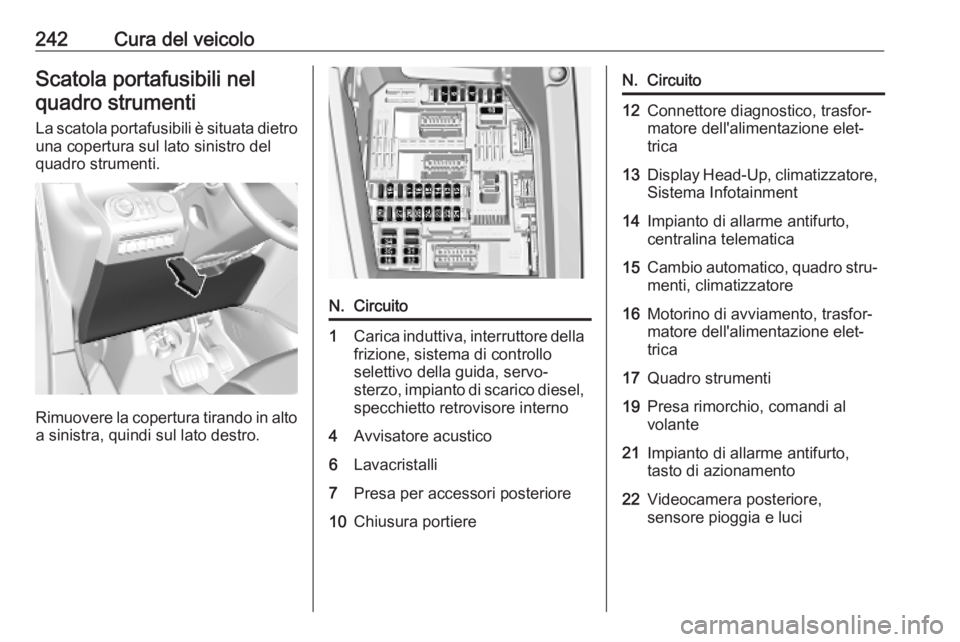

242Cura del veicoloScatola portafusibili nelquadro strumenti
La scatola portafusibili è situata dietro
una copertura sul lato sinistro del quadro strumenti.
Rimuovere la copertura tirando in alto
a sinistra, quindi sul lato destro.
N.Circuito1Carica induttiva, interruttore della
frizione, sistema di controllo
selettivo della guida, servo‐
sterzo, impianto di scarico diesel, specchietto retrovisore interno4Avvisatore acustico6Lavacristalli7Presa per accessori posteriore10Chiusura portiereN.Circuito12Connettore diagnostico, trasfor‐
matore dell'alimentazione elet‐
trica13Display Head-Up, climatizzatore,
Sistema Infotainment14Impianto di allarme antifurto,
centralina telematica15Cambio automatico, quadro stru‐ menti, climatizzatore16Motorino di avviamento, trasfor‐
matore dell'alimentazione elet‐
trica17Quadro strumenti19Presa rimorchio, comandi al
volante21Impianto di allarme antifurto,
tasto di azionamento22Videocamera posteriore,
sensore pioggia e luci

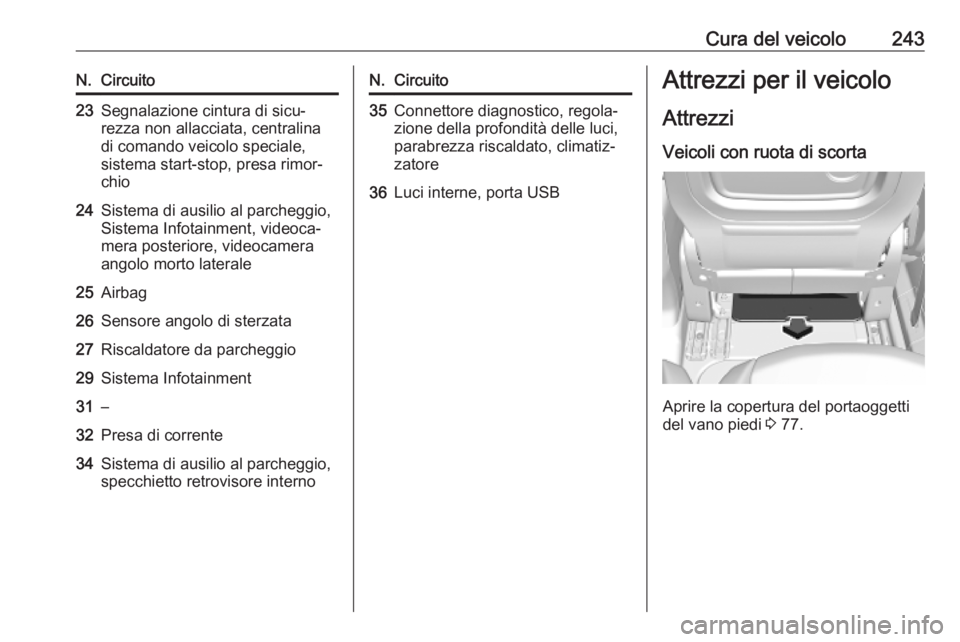

Cura del veicolo243N.Circuito23Segnalazione cintura di sicu‐
rezza non allacciata, centralina
di comando veicolo speciale,
sistema start-stop, presa rimor‐
chio24Sistema di ausilio al parcheggio,
Sistema Infotainment, videoca‐
mera posteriore, videocamera
angolo morto laterale25Airbag26Sensore angolo di sterzata27Riscaldatore da parcheggio29Sistema Infotainment31–32Presa di corrente34Sistema di ausilio al parcheggio,
specchietto retrovisore internoN.Circuito35Connettore diagnostico, regola‐
zione della profondità delle luci,
parabrezza riscaldato, climatiz‐
zatore36Luci interne, porta USBAttrezzi per il veicolo
Attrezzi
Veicoli con ruota di scorta
Aprire la copertura del portaoggetti
del vano piedi 3 77.

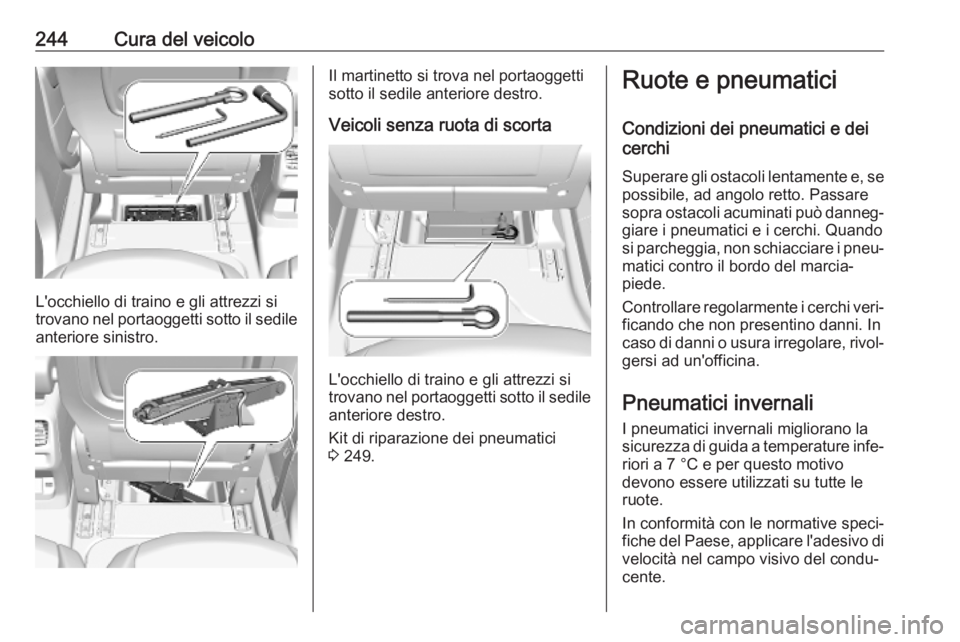

244Cura del veicolo
L'occhiello di traino e gli attrezzi si
trovano nel portaoggetti sotto il sedile
anteriore sinistro.
Il martinetto si trova nel portaoggetti
sotto il sedile anteriore destro.
Veicoli senza ruota di scorta
L'occhiello di traino e gli attrezzi si
trovano nel portaoggetti sotto il sedile
anteriore destro.
Kit di riparazione dei pneumatici
3 249.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali
I pneumatici invernali migliorano la sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.

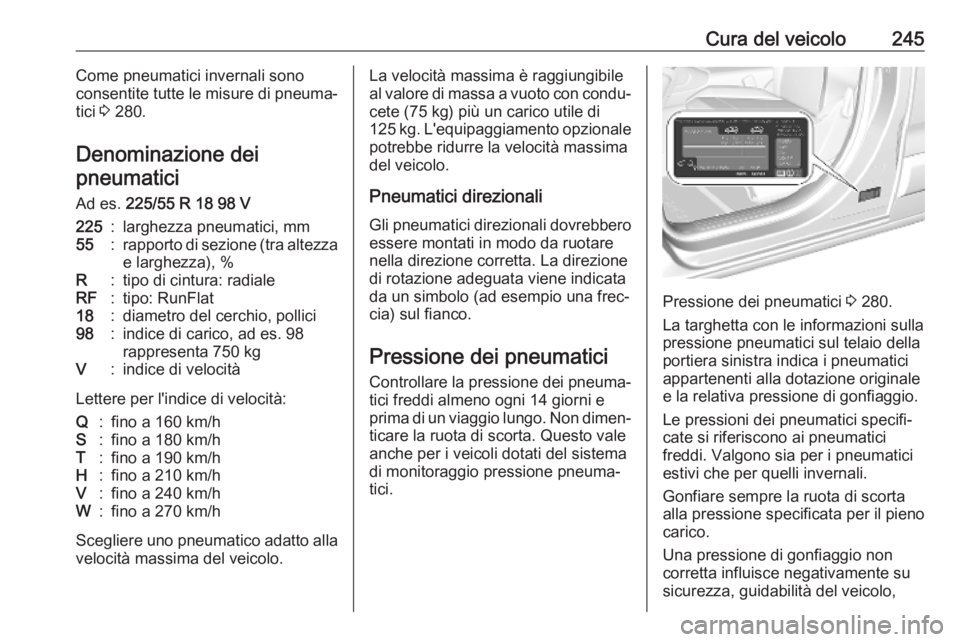

Cura del veicolo245Come pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 280.
Denominazione dei pneumatici
Ad es. 225/55 R 18 98 V225:larghezza pneumatici, mm55:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat18:diametro del cerchio, pollici98:indice di carico, ad es. 98
rappresenta 750 kgV:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla
velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima del veicolo.
Pneumatici direzionali Gli pneumatici direzionali dovrebbero
essere montati in modo da ruotare
nella direzione corretta. La direzione
di rotazione adeguata viene indicata
da un simbolo (ad esempio una frec‐
cia) sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo valeanche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Pressione dei pneumatici 3 280.
La targhetta con le informazioni sulla
pressione pneumatici sul telaio della
portiera sinistra indica i pneumatici
appartenenti alla dotazione originale
e la relativa pressione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. Valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,

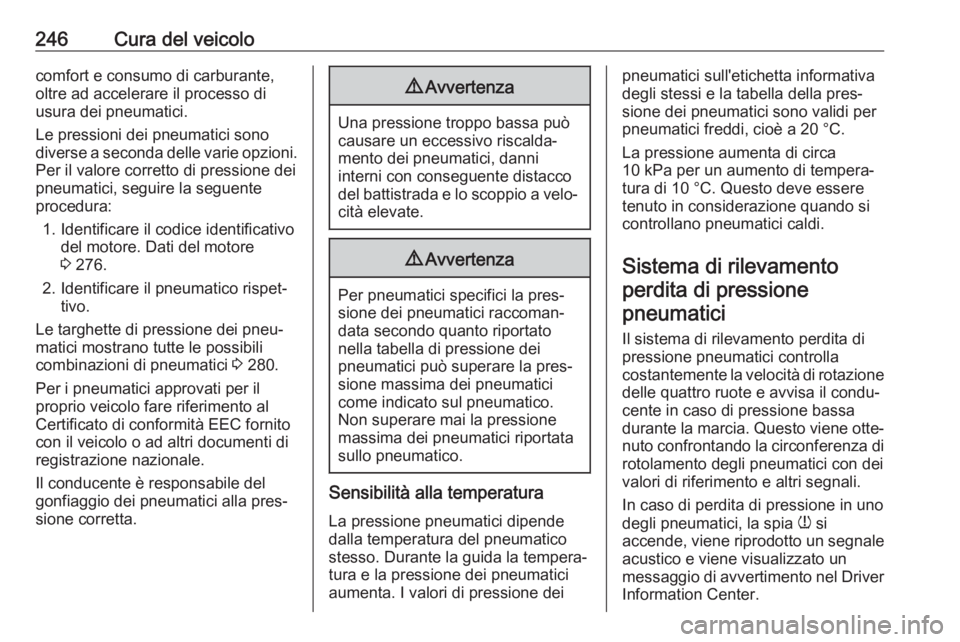

246Cura del veicolocomfort e consumo di carburante,
oltre ad accelerare il processo di usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 276.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐ matici mostrano tutte le possibili
combinazioni di pneumatici 3 280.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito
con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei
pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐ tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Sistema di rilevamentoperdita di pressione
pneumatici
Il sistema di rilevamento perdita dipressione pneumatici controlla
costantemente la velocità di rotazione
delle quattro ruote e avvisa il condu‐
cente in caso di pressione bassa
durante la marcia. Questo viene otte‐
nuto confrontando la circonferenza di
rotolamento degli pneumatici con dei
valori di riferimento e altri segnali.
In caso di perdita di pressione in uno
degli pneumatici, la spia w si
accende, viene riprodotto un segnale acustico e viene visualizzato un
messaggio di avvertimento nel Driver
Information Center.

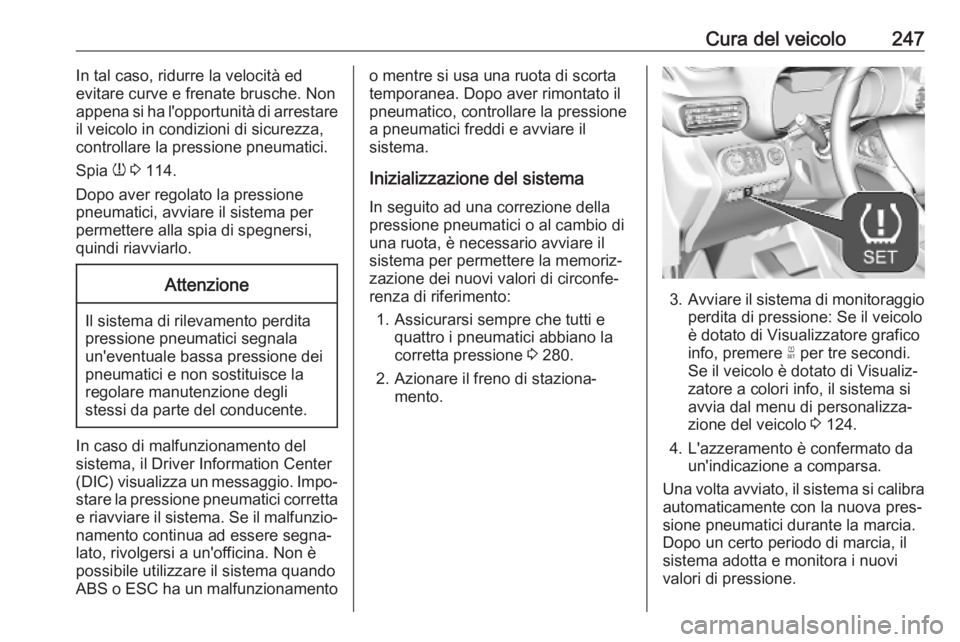

Cura del veicolo247In tal caso, ridurre la velocità ed
evitare curve e frenate brusche. Non
appena si ha l'opportunità di arrestare
il veicolo in condizioni di sicurezza,
controllare la pressione pneumatici.
Spia w 3 114.
Dopo aver regolato la pressione
pneumatici, avviare il sistema per
permettere alla spia di spegnersi,
quindi riavviarlo.Attenzione
Il sistema di rilevamento perdita
pressione pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la
regolare manutenzione degli
stessi da parte del conducente.
In caso di malfunzionamento del
sistema, il Driver Information Center
(DIC) visualizza un messaggio. Impo‐ stare la pressione pneumatici correttae riavviare il sistema. Se il malfunzio‐
namento continua ad essere segna‐
lato, rivolgersi a un'officina. Non è
possibile utilizzare il sistema quando
ABS o ESC ha un malfunzionamento
o mentre si usa una ruota di scorta
temporanea. Dopo aver rimontato il
pneumatico, controllare la pressione
a pneumatici freddi e avviare il
sistema.
Inizializzazione del sistema
In seguito ad una correzione della
pressione pneumatici o al cambio di
una ruota, è necessario avviare il sistema per permettere la memoriz‐zazione dei nuovi valori di circonfe‐
renza di riferimento:
1. Assicurarsi sempre che tutti e quattro i pneumatici abbiano la
corretta pressione 3 280.
2. Azionare il freno di staziona‐ mento.
3. Avviare il sistema di monitoraggio
perdita di pressione: Se il veicolo
è dotato di Visualizzatore grafico info, premere F per tre secondi.
Se il veicolo è dotato di Visualiz‐
zatore a colori info, il sistema si
avvia dal menu di personalizza‐
zione del veicolo 3 124.
4. L'azzeramento è confermato da un'indicazione a comparsa.
Una volta avviato, il sistema si calibra automaticamente con la nuova pres‐
sione pneumatici durante la marcia.
Dopo un certo periodo di marcia, il
sistema adotta e monitora i nuovi
valori di pressione.

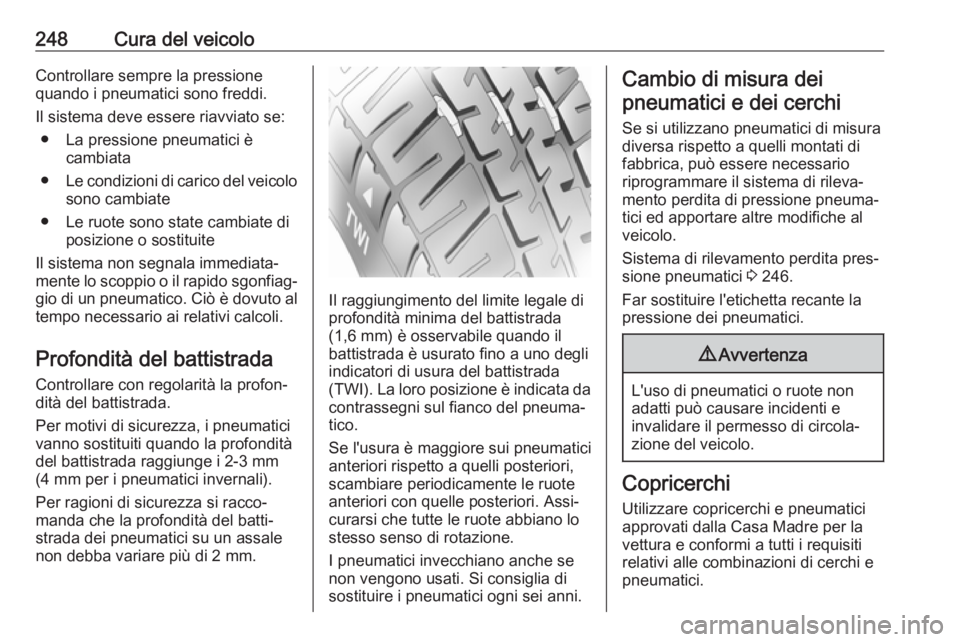

248Cura del veicoloControllare sempre la pressione
quando i pneumatici sono freddi.
Il sistema deve essere riavviato se: ● La pressione pneumatici è cambiata
● Le condizioni di carico del veicolo
sono cambiate
● Le ruote sono state cambiate di posizione o sostituite
Il sistema non segnala immediata‐
mente lo scoppio o il rapido sgonfiag‐
gio di un pneumatico. Ciò è dovuto al
tempo necessario ai relativi calcoli.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza, i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non debba variare più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il
battistrada è usurato fino a uno degli
indicatori di usura del battistrada
(TWI). La loro posizione è indicata da
contrassegni sul fianco del pneuma‐
tico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di
sostituire i pneumatici ogni sei anni.
Cambio di misura dei
pneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di
fabbrica, può essere necessario
riprogrammare il sistema di rileva‐
mento perdita di pressione pneuma‐ tici ed apportare altre modifiche al
veicolo.
Sistema di rilevamento perdita pres‐
sione pneumatici 3 246.
Far sostituire l'etichetta recante la
pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o ruote non
adatti può causare incidenti e
invalidare il permesso di circola‐
zione del veicolo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti
relativi alle combinazioni di cerchi e
pneumatici.
