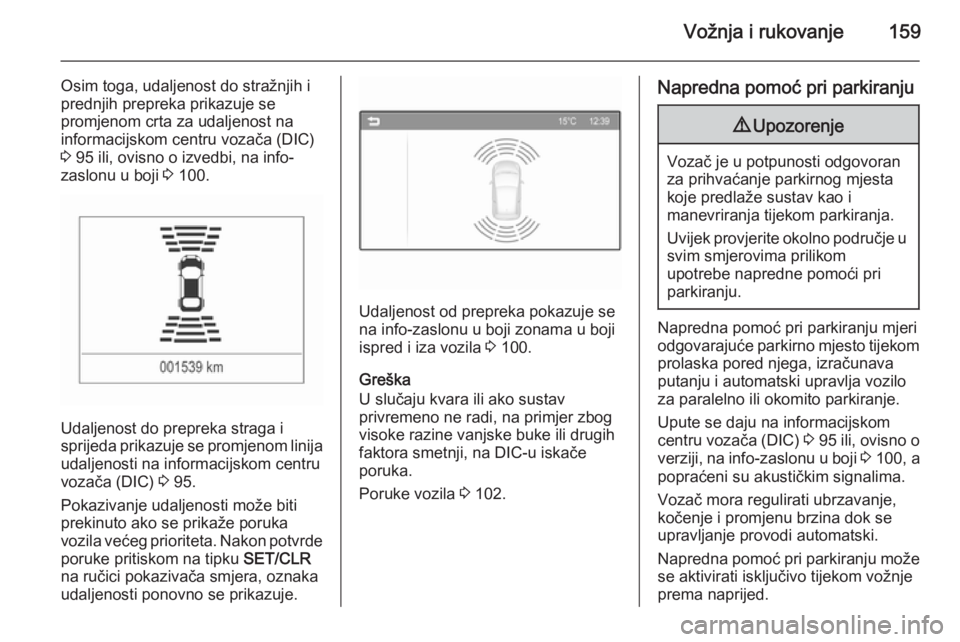

Vožnja i rukovanje159
Osim toga, udaljenost do stražnjih i
prednjih prepreka prikazuje se
promjenom crta za udaljenost na
informacijskom centru vozača (DIC)
3 95 ili, ovisno o izvedbi, na info-
zaslonu u boji 3 100.
Udaljenost do prepreka straga i
sprijeda prikazuje se promjenom linija
udaljenosti na informacijskom centru
vozača (DIC) 3 95.
Pokazivanje udaljenosti može biti
prekinuto ako se prikaže poruka
vozila većeg prioriteta. Nakon potvrde
poruke pritiskom na tipku SET/CLR
na ručici pokazivača smjera, oznaka udaljenosti ponovno se prikazuje.
Udaljenost od prepreka pokazuje se
na info-zaslonu u boji zonama u boji
ispred i iza vozila 3 100.
Greška
U slučaju kvara ili ako sustav
privremeno ne radi, na primjer zbog
visoke razine vanjske buke ili drugih
faktora smetnji, na DIC-u iskače
poruka.
Poruke vozila 3 102.
Napredna pomoć pri parkiranju9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Napredna pomoć pri parkiranju mjeri
odgovarajuće parkirno mjesto tijekom
prolaska pored njega, izračunava
putanju i automatski upravlja vozilo
za paralelno ili okomito parkiranje.
Upute se daju na informacijskom
centru vozača (DIC) 3 95 ili, ovisno o
verziji, na info-zaslonu u boji 3 100, a
popraćeni su akustičkim signalima.
Vozač mora regulirati ubrzavanje,
kočenje i promjenu brzina dok se
upravljanje provodi automatski.
Napredna pomoć pri parkiranju može se aktivirati isključivo tijekom vožnje
prema naprijed.

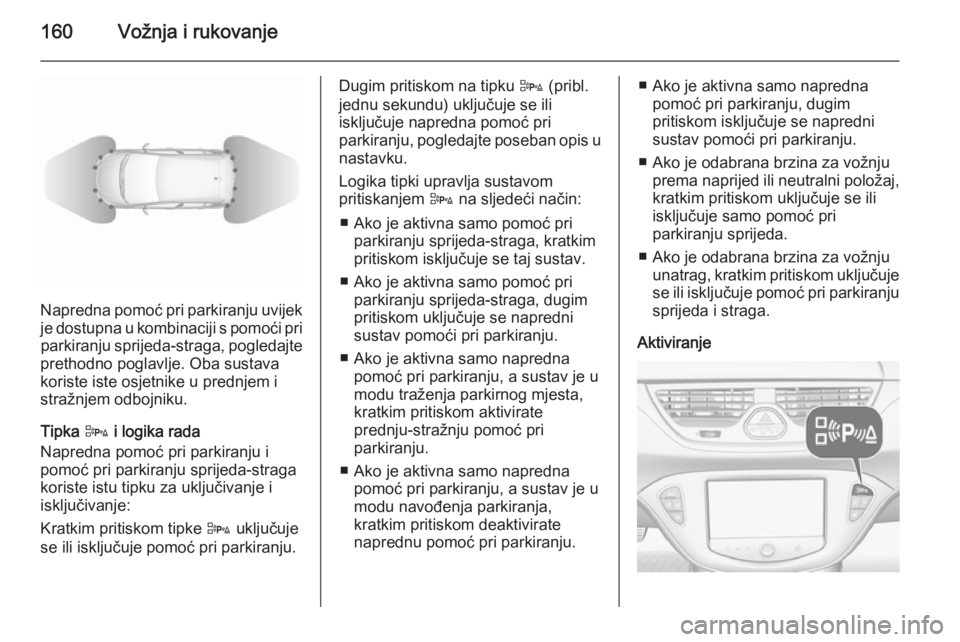

160Vožnja i rukovanje
Napredna pomoć pri parkiranju uvijek
je dostupna u kombinaciji s pomoći pri parkiranju sprijeda-straga, pogledajte
prethodno poglavlje. Oba sustava
koriste iste osjetnike u prednjem i
stražnjem odbojniku.
Tipka D i logika rada
Napredna pomoć pri parkiranju i
pomoć pri parkiranju sprijeda-straga
koriste istu tipku za uključivanje i
isključivanje:
Kratkim pritiskom tipke D uključuje
se ili isključuje pomoć pri parkiranju.
Dugim pritiskom na tipku D (pribl.
jednu sekundu) uključuje se ili isključuje napredna pomoć pri
parkiranju, pogledajte poseban opis u
nastavku.
Logika tipki upravlja sustavom
pritiskanjem D na sljedeći način:
■ Ako je aktivna samo pomoć pri parkiranju sprijeda-straga, kratkimpritiskom isključuje se taj sustav.
■ Ako je aktivna samo pomoć pri parkiranju sprijeda-straga, dugim
pritiskom uključuje se napredni
sustav pomoći pri parkiranju.
■ Ako je aktivna samo napredna pomoć pri parkiranju, a sustav je u
modu traženja parkirnog mjesta,
kratkim pritiskom aktivirate
prednju-stražnju pomoć pri
parkiranju.
■ Ako je aktivna samo napredna pomoć pri parkiranju, a sustav je u
modu navođenja parkiranja,
kratkim pritiskom deaktivirate
naprednu pomoć pri parkiranju.■ Ako je aktivna samo napredna pomoć pri parkiranju, dugim
pritiskom isključuje se napredni
sustav pomoći pri parkiranju.
■ Ako je odabrana brzina za vožnju prema naprijed ili neutralni položaj,
kratkim pritiskom uključuje se ili
isključuje samo pomoć pri
parkiranju sprijeda.
■ Ako je odabrana brzina za vožnju unatrag, kratkim pritiskom uključujese ili isključuje pomoć pri parkiranju
sprijeda i straga.
Aktiviranje

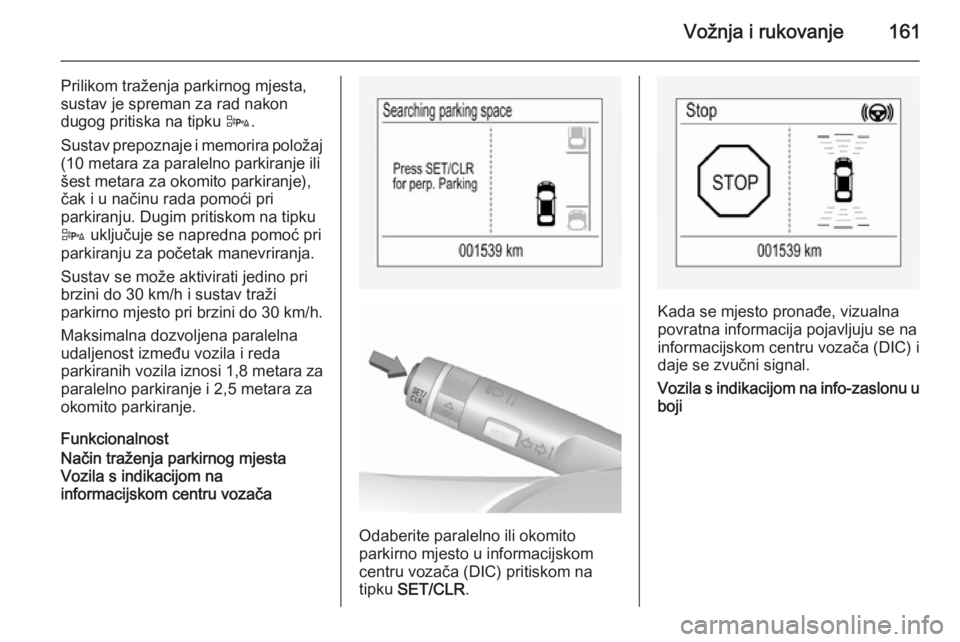

Vožnja i rukovanje161
Prilikom traženja parkirnog mjesta,
sustav je spreman za rad nakon
dugog pritiska na tipku D.
Sustav prepoznaje i memorira položaj (10 metara za paralelno parkiranje ili
šest metara za okomito parkiranje),
čak i u načinu rada pomoći pri
parkiranju. Dugim pritiskom na tipku D uključuje se napredna pomoć pri
parkiranju za početak manevriranja.
Sustav se može aktivirati jedino pri
brzini do 30 km/h i sustav traži
parkirno mjesto pri brzini do 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila iznosi 1,8 metara za
paralelno parkiranje i 2,5 metara za
okomito parkiranje.
FunkcionalnostNačin traženja parkirnog mjesta
Vozila s indikacijom na
informacijskom centru vozača
Odaberite paralelno ili okomito
parkirno mjesto u informacijskom
centru vozača (DIC) pritiskom na tipku SET/CLR .
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na
informacijskom centru vozača (DIC) i
daje se zvučni signal.
Vozila s indikacijom na info-zaslonu u boji

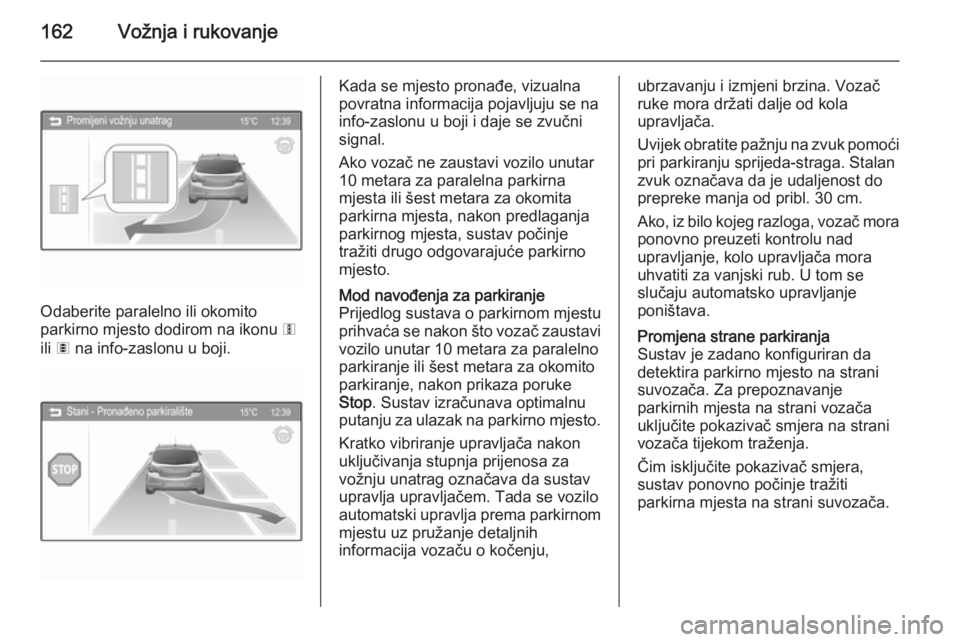

162Vožnja i rukovanje
Odaberite paralelno ili okomito
parkirno mjesto dodirom na ikonu 6
ili 7 na info-zaslonu u boji.
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na info-zaslonu u boji i daje se zvučnisignal.
Ako vozač ne zaustavi vozilo unutar
10 metara za paralelna parkirna mjesta ili šest metara za okomita
parkirna mjesta, nakon predlaganja
parkirnog mjesta, sustav počinje
tražiti drugo odgovarajuće parkirno
mjesto.Mod navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar 10 metara za paralelno
parkiranje ili šest metara za okomito
parkiranje, nakon prikaza poruke
Stop . Sustav izračunava optimalnu
putanju za ulazak na parkirno mjesto.
Kratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Tada se vozilo
automatski upravlja prema parkirnom
mjestu uz pružanje detaljnih
informacija vozaču o kočenju,ubrzavanju i izmjeni brzina. Vozač
ruke mora držati dalje od kola
upravljača.
Uvijek obratite pažnju na zvuk pomoći
pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od pribl. 30 cm.
Ako, iz bilo kojeg razloga, vozač mora ponovno preuzeti kontrolu nad
upravljanje, kolo upravljača mora uhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Promjena strane parkiranja
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Za prepoznavanje
parkirnih mjesta na strani vozača
uključite pokazivač smjera na strani
vozača tijekom traženja.
Čim isključite pokazivač smjera,
sustav ponovno počinje tražiti
parkirna mjesta na strani suvozača.

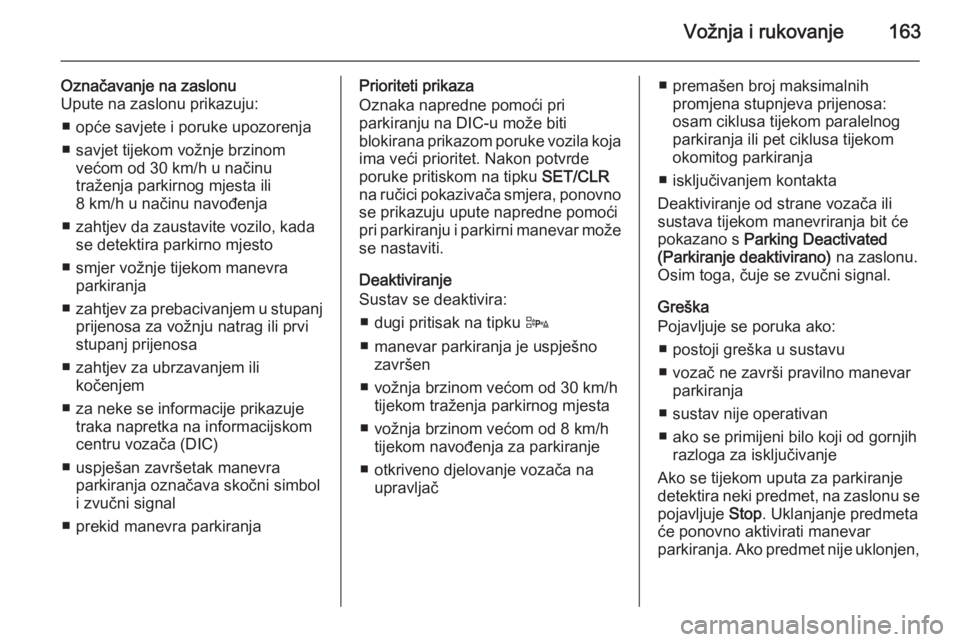

Vožnja i rukovanje163
Označavanje na zaslonu
Upute na zaslonu prikazuju:
■ opće savjete i poruke upozorenja
■ savjet tijekom vožnje brzinom većom od 30 km/h u načinu
traženja parkirnog mjesta ili
8 km/h u načinu navođenja
■ zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto
■ smjer vožnje tijekom manevra parkiranja
■ zahtjev za prebacivanjem u stupanj
prijenosa za vožnju natrag ili prvi
stupanj prijenosa
■ zahtjev za ubrzavanjem ili kočenjem
■ za neke se informacije prikazuje traka napretka na informacijskom
centru vozača (DIC)
■ uspješan završetak manevra parkiranja označava skočni simbol
i zvučni signal
■ prekid manevra parkiranjaPrioriteti prikaza
Oznaka napredne pomoći pri
parkiranju na DIC-u može biti
blokirana prikazom poruke vozila koja ima veći prioritet. Nakon potvrdeporuke pritiskom na tipku SET/CLR
na ručici pokazivača smjera, ponovno
se prikazuju upute napredne pomoći
pri parkiranju i parkirni manevar može se nastaviti.
Deaktiviranje
Sustav se deaktivira:
■ dugi pritisak na tipku D
■ manevar parkiranja je uspješno završen
■ vožnja brzinom većom od 30 km/h tijekom traženja parkirnog mjesta
■ vožnja brzinom većom od 8 km/h tijekom navođenja za parkiranje
■ otkriveno djelovanje vozača na upravljač■ premašen broj maksimalnihpromjena stupnjeva prijenosa:
osam ciklusa tijekom paralelnog
parkiranja ili pet ciklusa tijekom
okomitog parkiranja
■ isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja bit će
pokazano s Parking Deactivated
(Parkiranje deaktivirano) na zaslonu.
Osim toga, čuje se zvučni signal.
Greška
Pojavljuje se poruka ako:
■ postoji greška u sustavu
■ vozač ne završi pravilno manevar parkiranja
■ sustav nije operativan
■ ako se primijeni bilo koji od gornjih razloga za isključivanje
Ako se tijekom uputa za parkiranje
detektira neki predmet, na zaslonu se pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen,

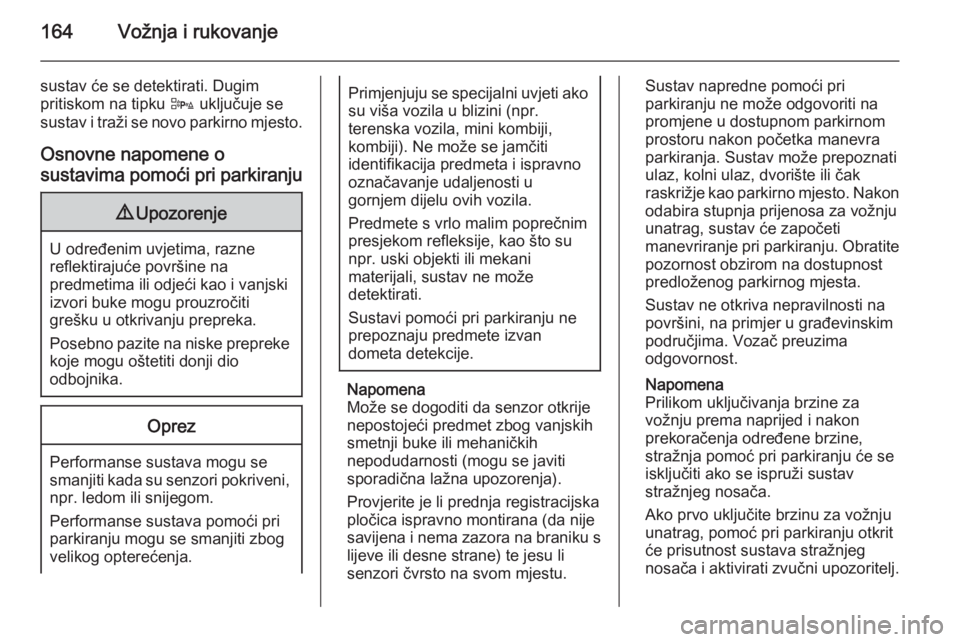

164Vožnja i rukovanje
sustav će se detektirati. Dugim
pritiskom na tipku D uključuje se
sustav i traži se novo parkirno mjesto.
Osnovne napomene osustavima pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbog
velikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva nepravilnosti na
površini, na primjer u građevinskim
područjima. Vozač preuzima
odgovornost.
Napomena
Prilikom uključivanja brzine za
vožnju prema naprijed i nakon
prekoračenja određene brzine,
stražnja pomoć pri parkiranju će se
isključiti ako se ispruži sustav
stražnjeg nosača.
Ako prvo uključite brzinu za vožnju
unatrag, pomoć pri parkiranju otkrit
će prisutnost sustava stražnjeg
nosača i aktivirati zvučni upozoritelj.

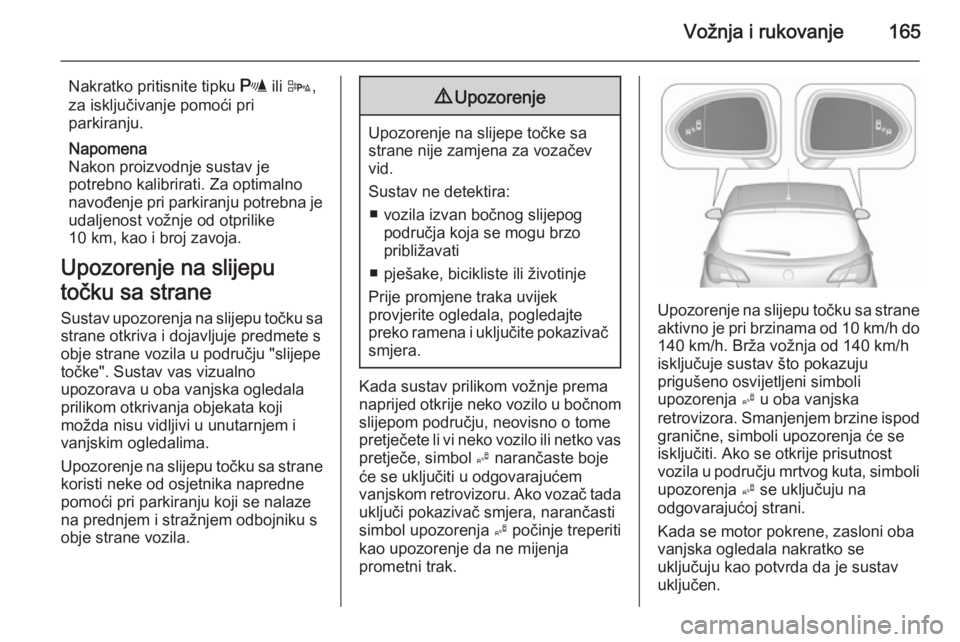

Vožnja i rukovanje165
Nakratko pritisnite tipku r ili D ,
za isključivanje pomoći pri
parkiranju.
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalno
navođenje pri parkiranju potrebna je
udaljenost vožnje od otprilike
10 km, kao i broj zavoja.
Upozorenje na slijepu
točku sa strane Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe
točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Upozorenje na slijepu točku sa strane koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira: ■ vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
■ pješake, bicikliste ili životinje
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja
prometni trak.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost
vozila u području mrtvog kuta, simboli
upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav
uključen.

166Vožnja i rukovanje

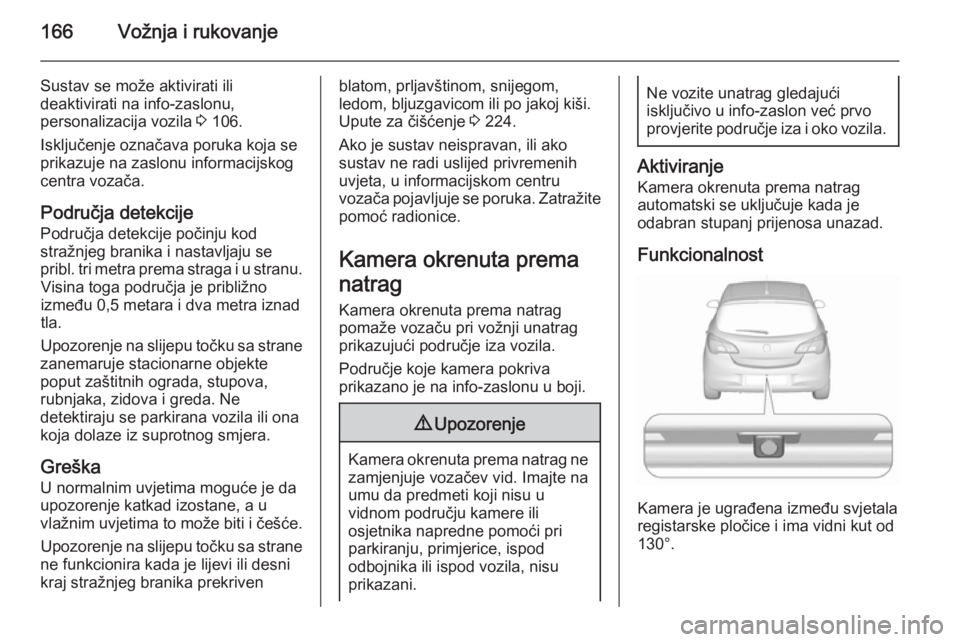

Sustav se može aktivirati ili
deaktivirati na info-zaslonu,
personalizacija vozila 3 106.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije Područja detekcije počinju kod
stražnjeg branika i nastavljaju se
pribl. tri metra prema straga i u stranu. Visina toga područja je približno
između 0,5 metara i dva metra iznad
tla.
Upozorenje na slijepu točku sa strane
zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.
Greška U normalnim uvjetima moguće je da
upozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekrivenblatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 224.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Kamera okrenuta prema
natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, primjerice, ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo provjerite područje iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je ugrađena između svjetala
registarske pločice i ima vidni kut od
130°.

Vožnja i rukovanje167

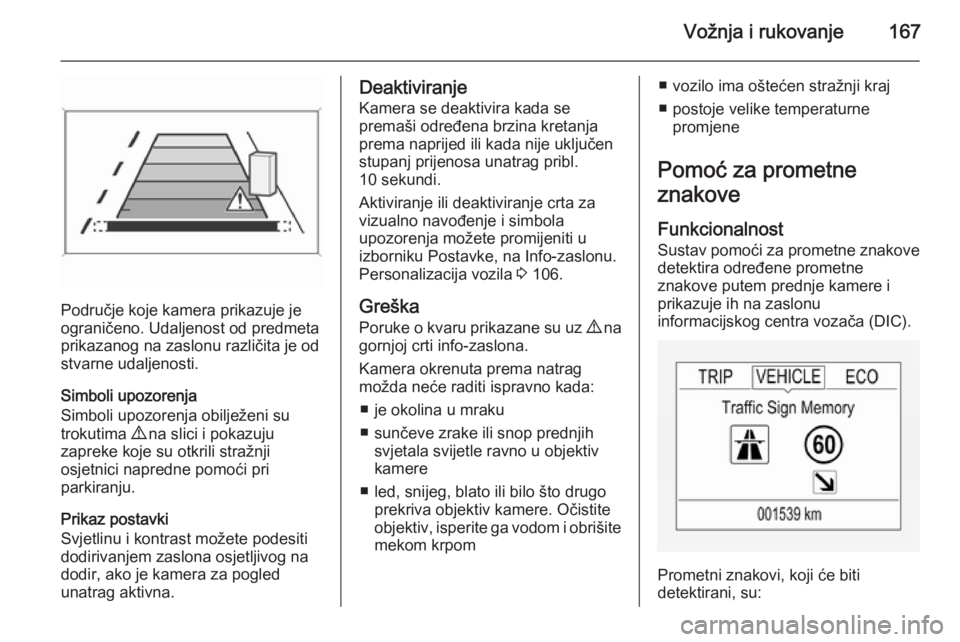

Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Prikaz postavki
Svjetlinu i kontrast možete podesiti
dodirivanjem zaslona osjetljivog na
dodir, ako je kamera za pogled
unatrag aktivna.
Deaktiviranje
Kamera se deaktivira kada se
premaši određena brzina kretanja
prema naprijed ili kada nije uključen
stupanj prijenosa unatrag pribl.
10 sekundi.
Aktiviranje ili deaktiviranje crta za
vizualno navođenje i simbola
upozorenja možete promijeniti u
izborniku Postavke, na Info-zaslonu.
Personalizacija vozila 3 106.
Greška Poruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
■ je okolina u mraku
■ sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere
■ led, snijeg, blato ili bilo što drugo prekriva objektiv kamere. Očistite
objektiv, isperite ga vodom i obrišite mekom krpom■ vozilo ima oštećen stražnji kraj
■ postoje velike temperaturne promjene
Pomoć za prometne
znakove
Funkcionalnost
Sustav pomoći za prometne znakove detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača (DIC).
Prometni znakovi, koji će biti
detektirani, su:

168Vožnja i rukovanje

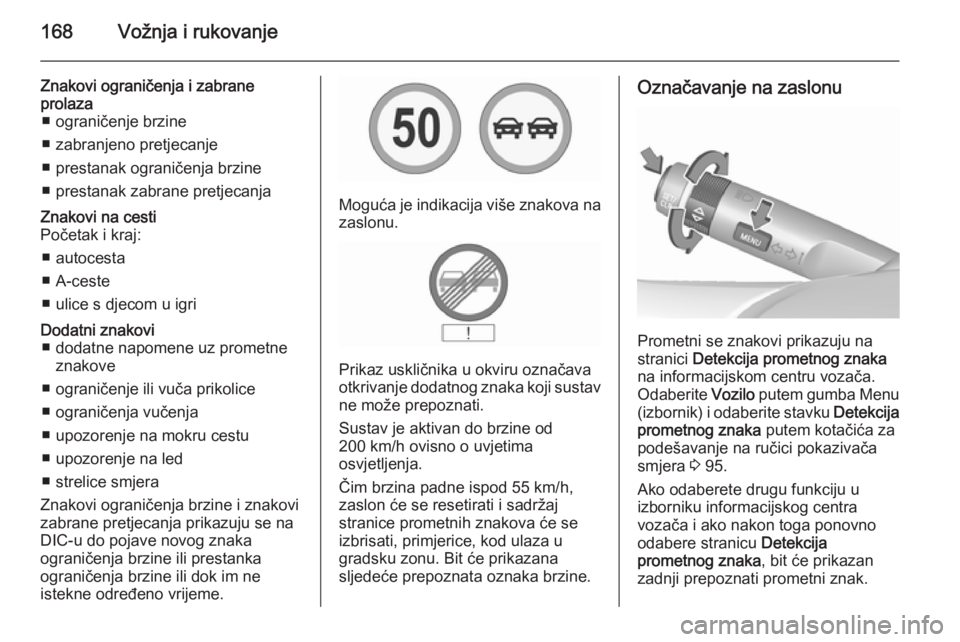

Znakovi ograničenja i zabrane
prolaza ■ ograničenje brzine
■ zabranjeno pretjecanje
■ prestanak ograničenja brzine
■ prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
■ autocesta
■ A-ceste
■ ulice s djecom u igriDodatni znakovi ■ dodatne napomene uz prometne znakove
■ ograničenje ili vuča prikolice
■ ograničenja vučenja
■ upozorenje na mokru cestu
■ upozorenje na led
■ strelice smjera
Znakovi ograničenja brzine i znakovi
zabrane pretjecanja prikazuju se na
DIC-u do pojave novog znaka
ograničenja brzine ili prestanka
ograničenja brzine ili dok im ne
istekne određeno vrijeme.
Moguća je indikacija više znakova na zaslonu.
Prikaz uskličnika u okviru označava
otkrivanje dodatnog znaka koji sustav
ne može prepoznati.
Sustav je aktivan do brzine od
200 km/h ovisno o uvjetima
osvjetljenja.
Čim brzina padne ispod 55 km/h,
zaslon će se resetirati i sadržaj
stranice prometnih znakova će se
izbrisati, primjerice, kod ulaza u
gradsku zonu. Bit će prikazana
sljedeće prepoznata oznaka brzine.
Označavanje na zaslonu
Prometni se znakovi prikazuju na
stranici Detekcija prometnog znaka
na informacijskom centru vozača.
Odaberite Vozilo putem gumba Menu
(izbornik) i odaberite stavku Detekcija
prometnog znaka putem kotačića za
podešavanje na ručici pokazivača smjera 3 95.
Ako odaberete drugu funkciju u
izborniku informacijskog centra
vozača i ako nakon toga ponovno
odabere stranicu Detekcija
prometnog znaka , bit će prikazan
zadnji prepoznati prometni znak.
