OPEL CORSA 2015.75 Instruksjonsbok

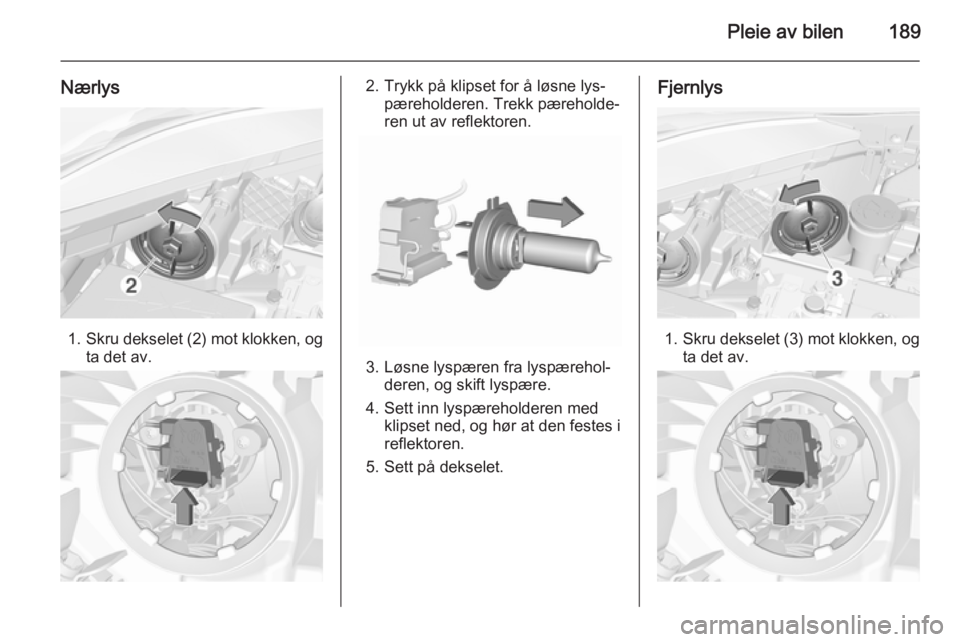

Pleie av bilen189
Nærlys
1.Skru dekselet (2) mot klokken, og
ta det av.
2. Trykk på klipset for å løsne lys‐ pæreholderen. Trekk pæreholde‐
ren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset ned, og hør at den festes i
reflektoren.
5. Sett på dekselet.
Fjernlys
1. Skru dekselet (3) mot klokken, og
ta det av.

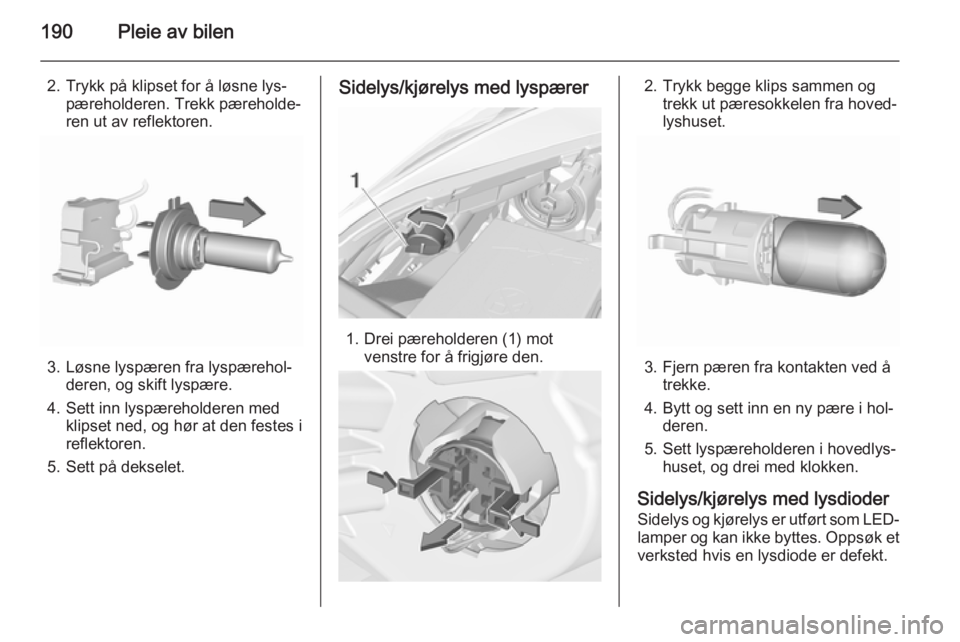

190Pleie av bilen
2. Trykk på klipset for å løsne lys‐pæreholderen. Trekk pæreholde‐
ren ut av reflektoren.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn lyspæreholderen med klipset ned, og hør at den festes i
reflektoren.
5. Sett på dekselet.
Sidelys/kjørelys med lyspærer
1. Drei pæreholderen (1) mot venstre for å frigjøre den.
2. Trykk begge klips sammen ogtrekk ut pæresokkelen fra hoved‐
lyshuset.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett lyspæreholderen i hovedlys‐ huset, og drei med klokken.
Sidelys/kjørelys med lysdioder Sidelys og kjørelys er utført som LED-
lamper og kan ikke byttes. Oppsøk et verksted hvis en lysdiode er defekt.

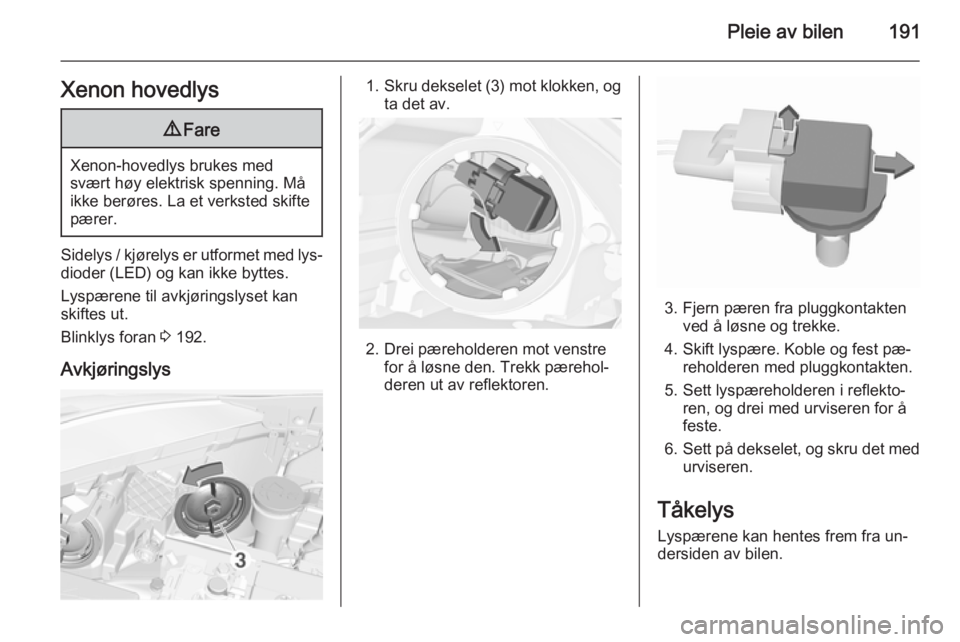

Pleie av bilen191Xenon hovedlys9Fare
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Sidelys / kjørelys er utformet med lys‐
dioder (LED) og kan ikke byttes.
Lyspærene til avkjøringslyset kan
skiftes ut.
Blinklys foran 3 192.
Avkjøringslys
1. Skru dekselet (3) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Fjern pæren fra pluggkontakten ved å løsne og trekke.
4. Skift lyspære. Koble og fest pæ‐ reholderen med pluggkontakten.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for åfeste.
6. Sett på dekselet, og skru det med
urviseren.
Tåkelys Lyspærene kan hentes frem fra un‐
dersiden av bilen.

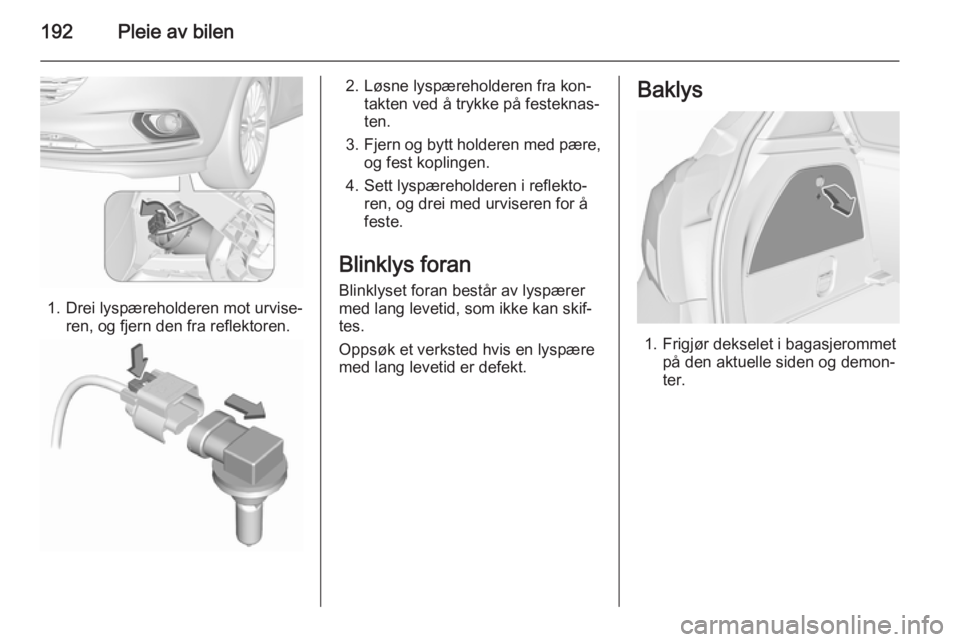

192Pleie av bilen
1. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for åfeste.
Blinklys foran Blinklyset foran består av lyspærer
med lang levetid, som ikke kan skif‐
tes.
Oppsøk et verksted hvis en lyspære
med lang levetid er defekt.Baklys
1. Frigjør dekselet i bagasjerommet på den aktuelle siden og demon‐
ter.

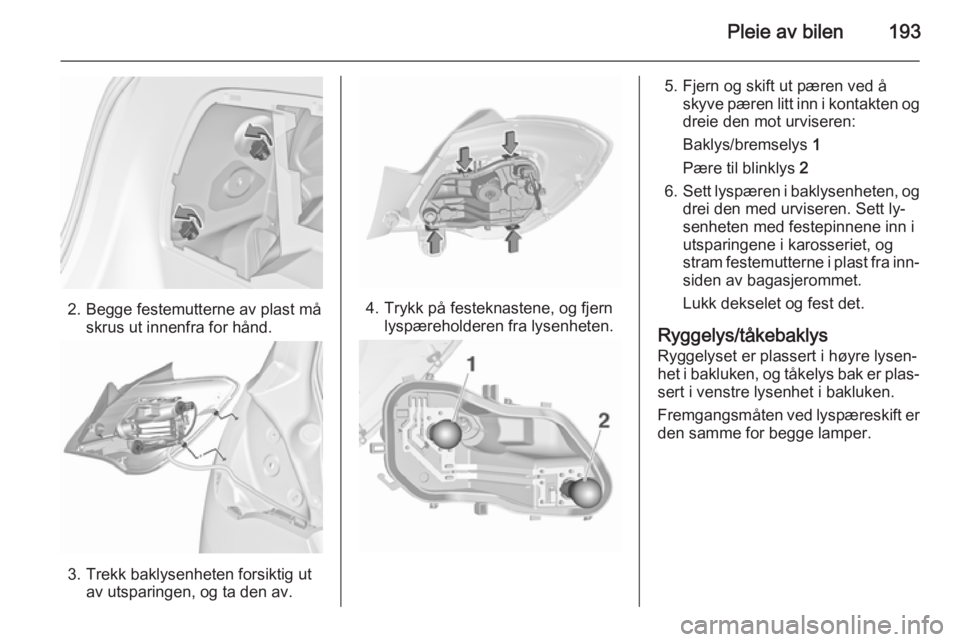

Pleie av bilen193
2. Begge festemutterne av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Trykk på festeknastene, og fjernlyspæreholderen fra lysenheten.
5. Fjern og skift ut pæren ved å skyve pæren litt inn i kontakten og
dreie den mot urviseren:
Baklys/bremselys 1
Pære til blinklys 2
6. Sett lyspæren i baklysenheten, og
drei den med urviseren. Sett ly‐
senheten med festepinnene inn i
utsparingene i karosseriet, og
stram festemutterne i plast fra inn‐
siden av bagasjerommet.
Lukk dekselet og fest det.
Ryggelys/tåkebaklys
Ryggelyset er plassert i høyre lysen‐
het i bakluken, og tåkelys bak er plas‐ sert i venstre lysenhet i bakluken.
Fremgangsmåten ved lyspæreskift er
den samme for begge lamper.

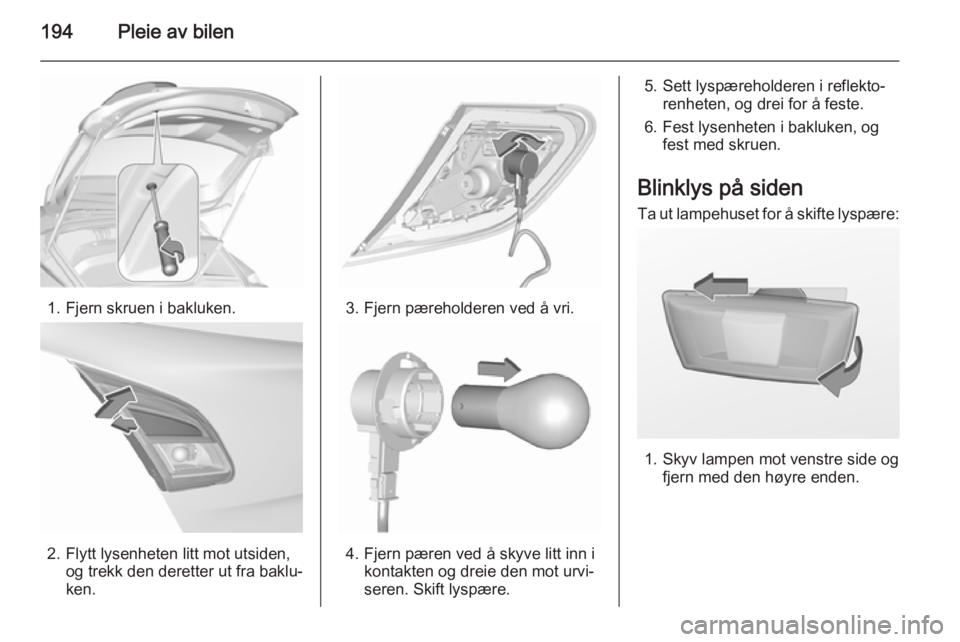

194Pleie av bilen
1. Fjern skruen i bakluken.
2. Flytt lysenheten litt mot utsiden,og trekk den deretter ut fra baklu‐
ken.
3. Fjern pæreholderen ved å vri.
4. Fjern pæren ved å skyve litt inn i kontakten og dreie den mot urvi‐
seren. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei for å feste.
6. Fest lysenheten i bakluken, og fest med skruen.
Blinklys på siden Ta ut lampehuset for å skifte lyspære:
1. Skyv lampen mot venstre side og fjern med den høyre enden.

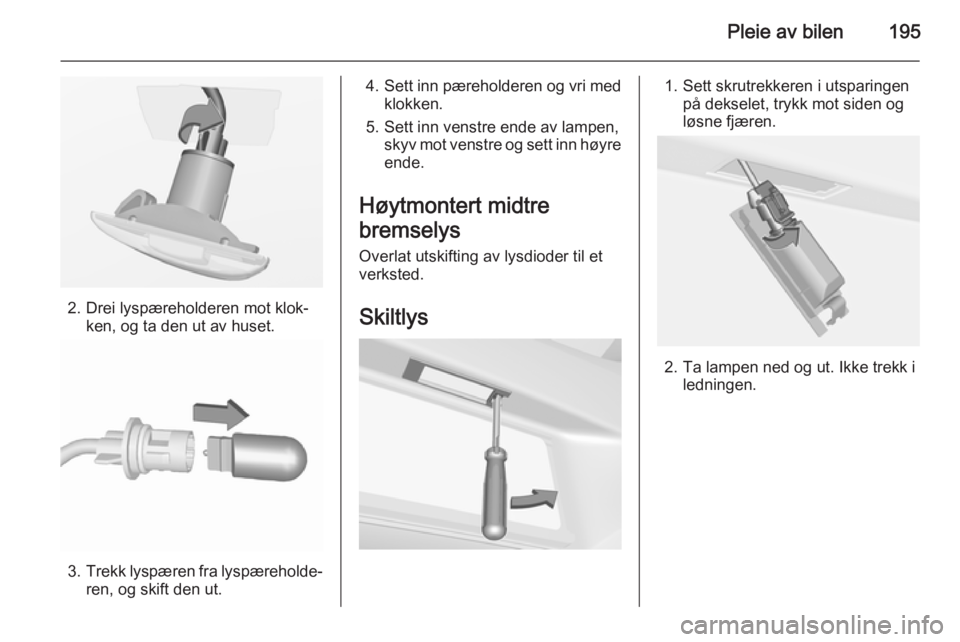

Pleie av bilen195
2. Drei lyspæreholderen mot klok‐ken, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Høytmontert midtre
bremselys
Overlat utskifting av lysdioder til et verksted.
Skiltlys1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke trekk i ledningen.

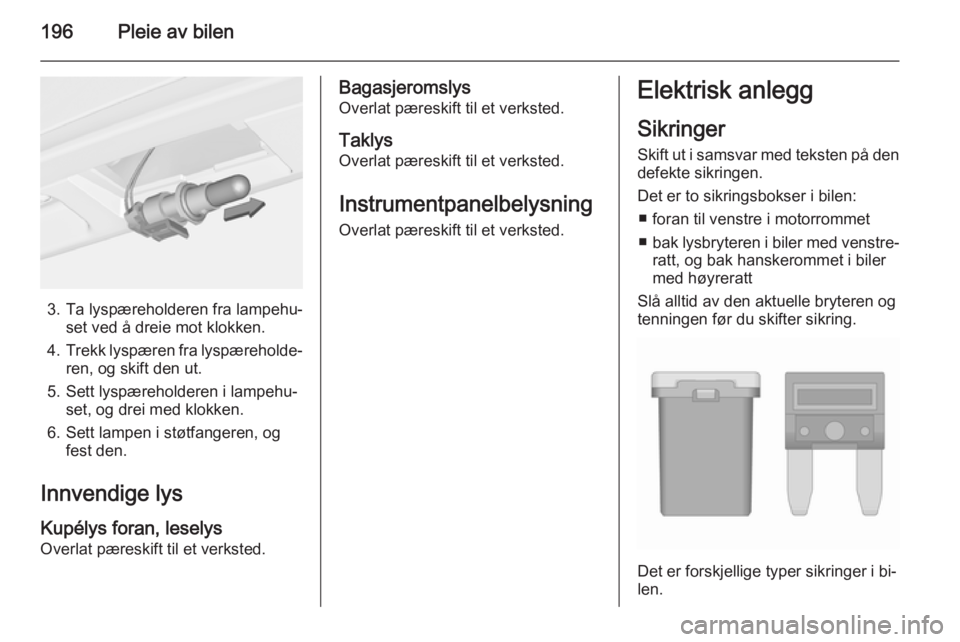

196Pleie av bilen
3. Ta lyspæreholderen fra lampehu‐set ved å dreie mot klokken.
4. Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med klokken.
6. Sett lampen i støtfangeren, og fest den.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Taklys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ■ foran til venstre i motorrommet■ bak lysbryteren i biler med venstre‐
ratt, og bak hanskerommet i biler
med høyreratt
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i bi‐
len.

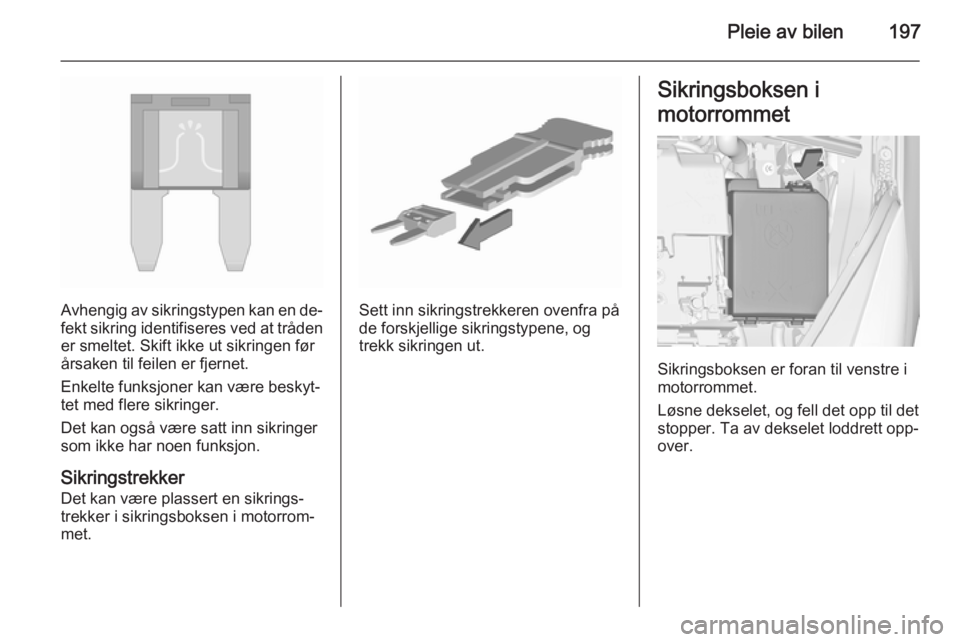

Pleie av bilen197
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra på
de forskjellige sikringstypene, og
trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.

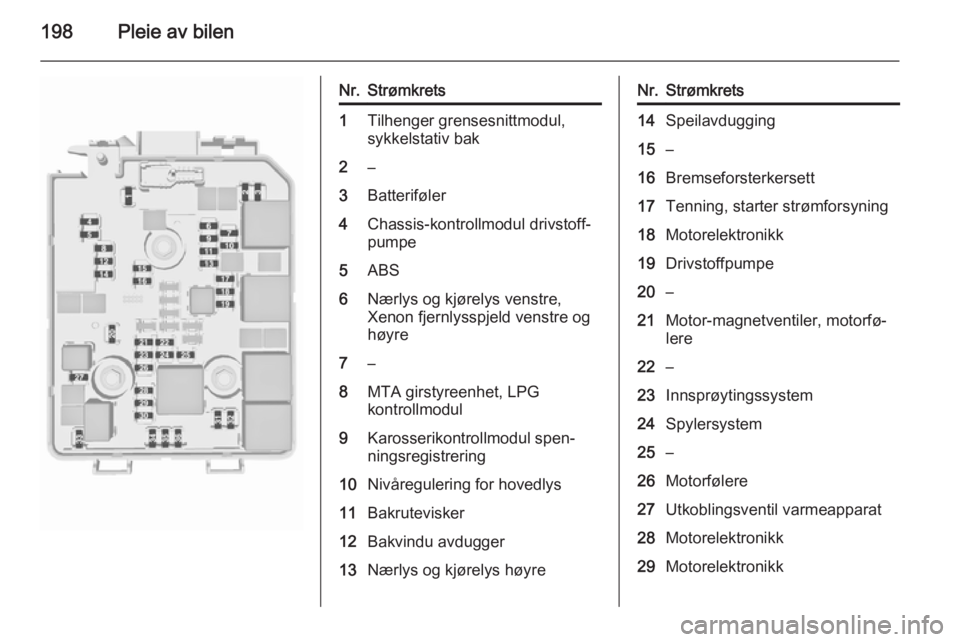

198Pleie av bilen
Nr.Strømkrets1Tilhenger grensesnittmodul,
sykkelstativ bak2–3Batteriføler4Chassis-kontrollmodul drivstoff‐ pumpe5ABS6Nærlys og kjørelys venstre,
Xenon fjernlysspjeld venstre og
høyre7–8MTA girstyreenhet, LPG
kontrollmodul9Karosserikontrollmodul spen‐
ningsregistrering10Nivåregulering for hovedlys11Bakrutevisker12Bakvindu avdugger13Nærlys og kjørelys høyreNr.Strømkrets14Speilavdugging15–16Bremseforsterkersett17Tenning, starter strømforsyning18Motorelektronikk19Drivstoffpumpe20–21Motor-magnetventiler, motorfø‐
lere22–23Innsprøytingssystem24Spylersystem25–26Motorfølere27Utkoblingsventil varmeapparat28Motorelektronikk29Motorelektronikk
