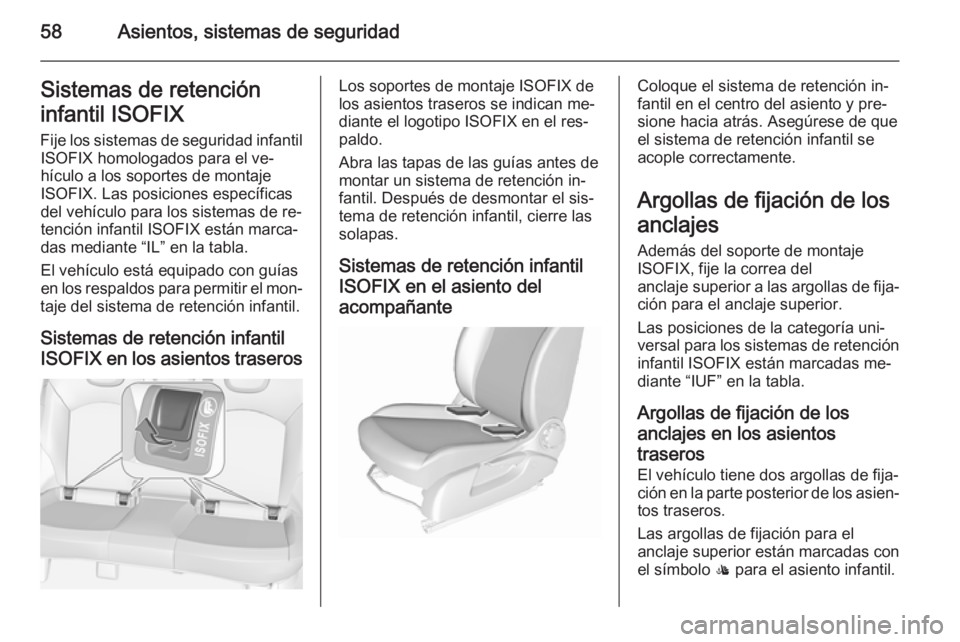

58Asientos, sistemas de seguridadSistemas de retención
infantil ISOFIX Fije los sistemas de seguridad infantil ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de re‐
tención infantil ISOFIX están marca‐
das mediante “IL” en la tabla.
El vehículo está equipado con guías
en los respaldos para permitir el mon‐
taje del sistema de retención infantil.
Sistemas de retención infantil ISOFIX en los asientos traserosLos soportes de montaje ISOFIX de
los asientos traseros se indican me‐
diante el logotipo ISOFIX en el res‐ paldo.
Abra las tapas de las guías antes de
montar un sistema de retención in‐
fantil. Después de desmontar el sis‐
tema de retención infantil, cierre las
solapas.
Sistemas de retención infantil
ISOFIX en el asiento del
acompañanteColoque el sistema de retención in‐
fantil en el centro del asiento y pre‐
sione hacia atrás. Asegúrese de que
el sistema de retención infantil se
acople correctamente.
Argollas de fijación de los
anclajes Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior.
Las posiciones de la categoría uni‐
versal para los sistemas de retención
infantil ISOFIX están marcadas me‐
diante “IUF” en la tabla.
Argollas de fijación de losanclajes en los asientos
traseros
El vehículo tiene dos argollas de fija‐
ción en la parte posterior de los asien‐
tos traseros.
Las argollas de fijación para el
anclaje superior están marcadas con el símbolo : para el asiento infantil.

64Portaobjetos

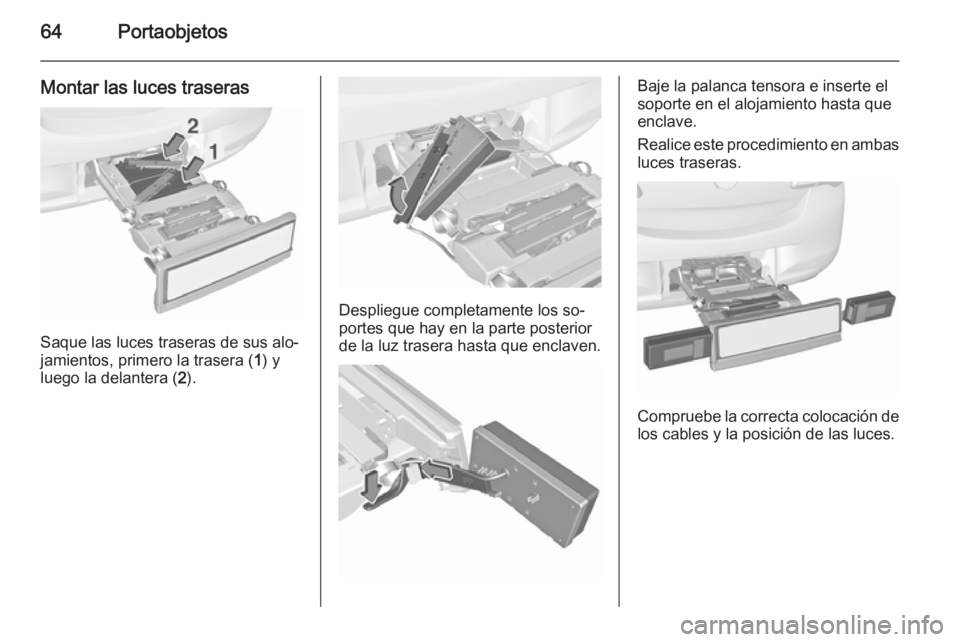

Montar las luces traseras
Saque las luces traseras de sus alo‐
jamientos, primero la trasera ( 1) y
luego la delantera ( 2).
Despliegue completamente los so‐
portes que hay en la parte posterior
de la luz trasera hasta que enclaven.
Baje la palanca tensora e inserte el
soporte en el alojamiento hasta que
enclave.
Realice este procedimiento en ambas luces traseras.
Compruebe la correcta colocación delos cables y la posición de las luces.

Portaobjetos65

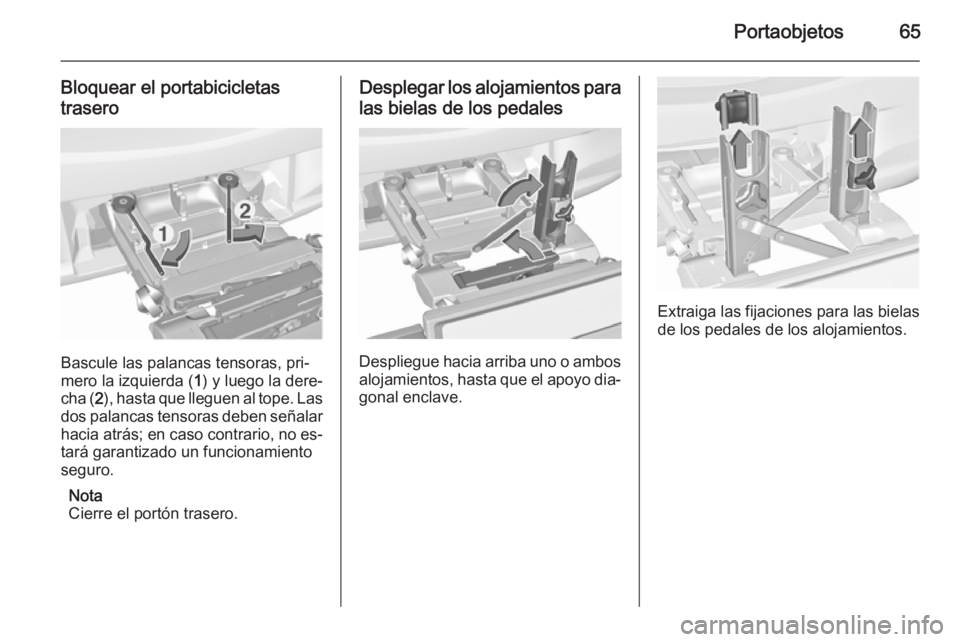

Bloquear el portabicicletas
trasero
Bascule las palancas tensoras, pri‐
mero la izquierda ( 1) y luego la dere‐
cha ( 2), hasta que lleguen al tope. Las
dos palancas tensoras deben señalar
hacia atrás; en caso contrario, no es‐ tará garantizado un funcionamiento
seguro.
Nota
Cierre el portón trasero.
Desplegar los alojamientos para
las bielas de los pedales
Despliegue hacia arriba uno o ambos
alojamientos, hasta que el apoyo dia‐
gonal enclave.
Extraiga las fijaciones para las bielas de los pedales de los alojamientos.

68Portaobjetos
Gire el tornillo de apriete para sujetar
la biela a la fijación correspondiente.
Ajuste los alojamientos para las rue‐
das de modo que la bicicleta quede
en posición horizontal. La separación entre los pedales y el portón trasero
debería ser de 5 cm como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo. Afloje lige‐ ramente la fijación para la biela.
Coloque la bicicleta en posición ver‐
tical usando el asa giratoria del aloja‐ miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición
relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el
asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se
toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.

Portaobjetos69
Apriete al máximo manualmente el
tornillo de la fijación para la biela.
Asegure las dos ruedas de la bicicleta
a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐ mente sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.
Se recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bi‐
cicleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bi‐
cicleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de ad‐
vertencia en la bicicleta trasera para
aumentar la visibilidad.
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas
trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.

70Portaobjetos
Introduzca la cinta de sujeción y
apriétela hacia abajo lo máximo posi‐ ble.
Pulse la palanca de desbloqueo e in‐serte los alojamientos para las rue‐
das completamente, hasta el tope.
Desenclave la palanca de bloqueo en
el apoyo diagonal y pliegue hacia abajo los alojamientos para la biela.
9 Advertencia
Riesgo de pinzamiento.
Bascule hacia delante las palancas
tensoras, primero la derecha ( 1) y
luego la izquierda ( 2), hasta que pue‐
dan enclavarse en sus alojamientos
respectivos.

72PortaobjetosCompartimento de
carga
Ampliación del compartimento
de carga El respaldo trasero se puede encla‐
var en dos posiciones. Al transportar
objetos voluminosos, bloquee en po‐
sición vertical.
Respaldo dividido
Tire de la manilla de desbloqueo del
lado correspondiente, tire del res‐
paldo hacia delante hasta la vertical y
enclávelo.
Respaldo integral
Tire de la manilla de desbloqueo de
ambos lados, tire del respaldo hacia
delante hasta la vertical y enclávelo.
En caso de desbloqueo, aparece una marca roja junto a la palanca de des‐
bloqueo. El respaldo estará bien en‐
clavados cuando no se vean ninguna de las marcas rojas de ambos lados,
cerca de la palanca de desbloqueo.
Abatir los respaldos traseros
Desmonte la cubierta del comparti‐
mento de carga si fuera necesario.
Baje los reposacabezas pulsando el
resorte.Guíe los cinturones de seguridad por
dentro de los soportes laterales para que no se dañen. Cuando abata el
respaldo, acompañe los cinturones
de seguridad.
Respaldo dividido
Tire de la palanca de liberación del lado correspondiente y pliéguela ha‐
cia abajo en el cojín del asiento.
Respaldo integral
Tire de la palanca de liberación de
ambos lados y pliéguela hacia abajo
en el cojín del asiento.

Portaobjetos73
Si se va a cargar el vehículo por unade las puertas traseras, saque el cin‐ turón de seguridad de la guía del res‐
paldo e inserte la lengüeta en el re‐
baje, como se muestra en la ilustra‐
ción.
Para enderezarlos, levante el res‐
paldo y póngalo en posición vertical
hasta que oiga que se acopla.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.El respaldo estará bien enclavados
cuando no se vean ninguna de las
marcas rojas de ambos lados, cerca
de la palanca de desbloqueo.9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o
el vehículo si hay un frenazo
brusco o una colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el res‐
paldo se endereza demasiado rápi‐
damente. Para desbloquear el retrac‐
tor, introduzca el cinturón de seguri‐ dad o tire de él unos 20 milímetros y
luego suéltelo.
Cubierta del
compartimento de carga No coloque ningún objeto sobre la cu‐
bierta.
Versión 3/5 puertas Desmontaje

Portaobjetos75Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
Levante la cubierta del piso trasero
para poder acceder al equipo de re‐
paración de averías de emergencia.
Herramientas 3 219.
En modelos con juego de reparación
de neumáticos en el lado derecho del compartimento de carga, el rebaje de
la rueda de repuesto puede utilizarse
como compartimento de almacena‐
miento adicional. Juego de repara‐
ción de neumáticos 3 229.
Piso de carga doble
El piso de carga doble se puede co‐
locar en el compartimento de carga en dos posiciones:
■ directamente encima de la tapa del
alojamiento de la rueda de re‐
puesto o la cubierta del piso
■ o en las aberturas superiores del compartimento de carga
Para desmontarlo, levante el piso
usando el rebaje y tire hacia atrás.
Para montarlo, inserte el piso de
carga en la guía correspondiente y
luego bájelo.
Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como com‐ partimento portaobjetos.
En esta posición, si se abaten los res‐
paldos del asiento trasero, se consi‐
gue una superficie de carga casi ho‐
rizontal.
El piso de carga doble puede soportar una carga máxima de 100 kg. En la
posición inferior, el piso de carga do‐
ble puede soportar la carga máxima
permisible.
Indicación general9 Advertencia
Por motivos de seguridad, guarde
todos los componentes en su po‐sición en el compartimento de
carga, conduzca siempre con la

76Portaobjetoscubierta del piso trasero cerrada y,
si es posible, con los respaldos
traseros en posición vertical.
En caso contrario, por una frenada brusca, un cambio repentino de di‐rección o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de los ob‐
jetos.
Argollas
Versión 3/5 puertas
Las argollas están diseñadas para
evitar que se desplacen los objetos
transportados, por ejemplo usando correas de amarre o una red para el
equipaje.
Furgoneta de reparto
La carga se puede asegurar me‐
diante 4 argollas en el compartimento
de carga
Triángulo de advertencia
El triángulo de advertencia se guarda
en el compartimento de carga, debajo del portón trasero.
