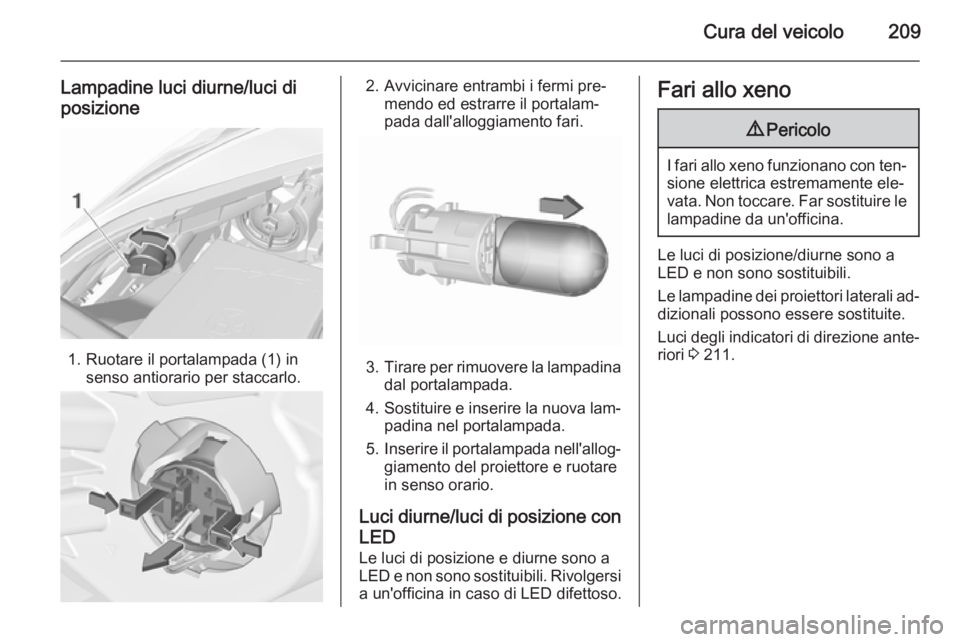

Cura del veicolo209
Lampadine luci diurne/luci di
posizione
1. Ruotare il portalampada (1) in senso antiorario per staccarlo.
2. Avvicinare entrambi i fermi pre‐mendo ed estrarre il portalam‐
pada dall'alloggiamento fari.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne/luci di posizione con
LED Le luci di posizione e diurne sono a
LED e non sono sostituibili. Rivolgersi a un'officina in caso di LED difettoso.
Fari allo xeno9 Pericolo
I fari allo xeno funzionano con ten‐
sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
Le luci di posizione/diurne sono a
LED e non sono sostituibili.
Le lampadine dei proiettori laterali ad‐
dizionali possono essere sostituite.
Luci degli indicatori di direzione ante‐
riori 3 211.

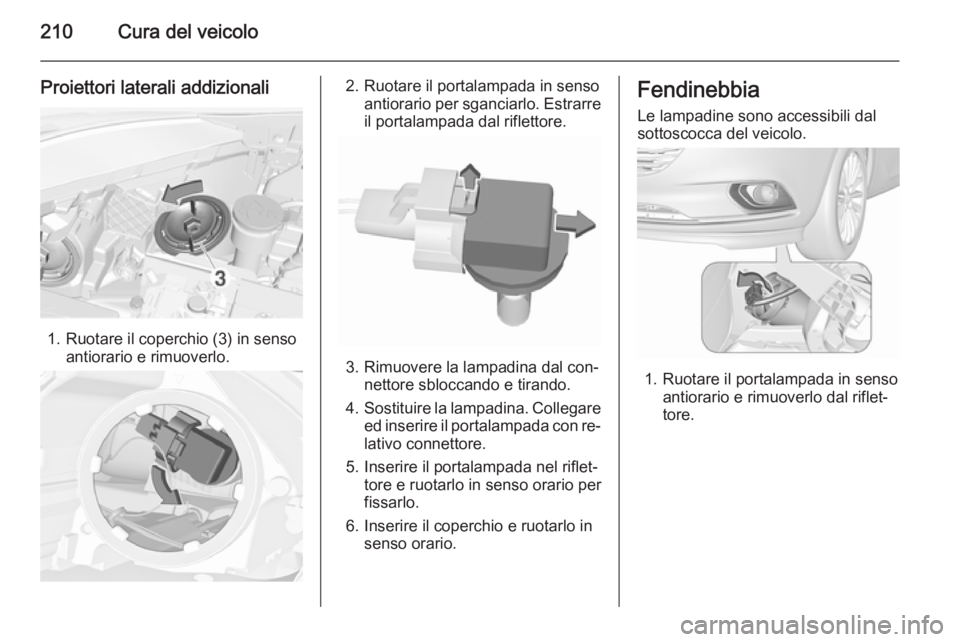

210Cura del veicolo
Proiettori laterali addizionali
1. Ruotare il coperchio (3) in sensoantiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Rimuovere la lampadina dal con‐ nettore sbloccando e tirando.
4. Sostituire la lampadina. Collegare
ed inserire il portalampada con re‐ lativo connettore.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario per
fissarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

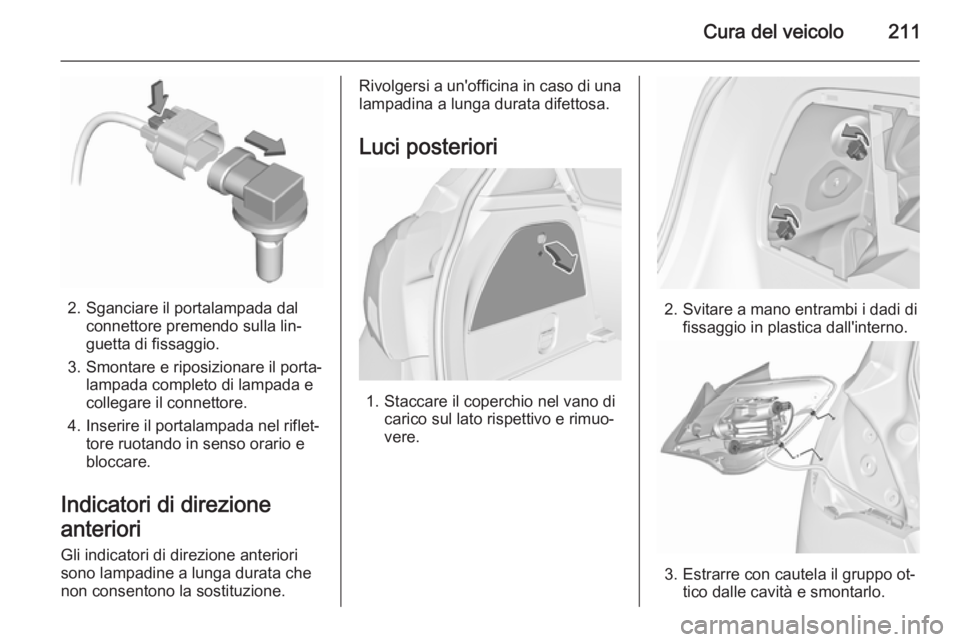

Cura del veicolo211
2. Sganciare il portalampada dalconnettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Indicatori di direzione
anteriori
Gli indicatori di direzione anteriori
sono lampadine a lunga durata che
non consentono la sostituzione.
Rivolgersi a un'officina in caso di una lampadina a lunga durata difettosa.
Luci posteriori
1. Staccare il coperchio nel vano di carico sul lato rispettivo e rimuo‐
vere.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.

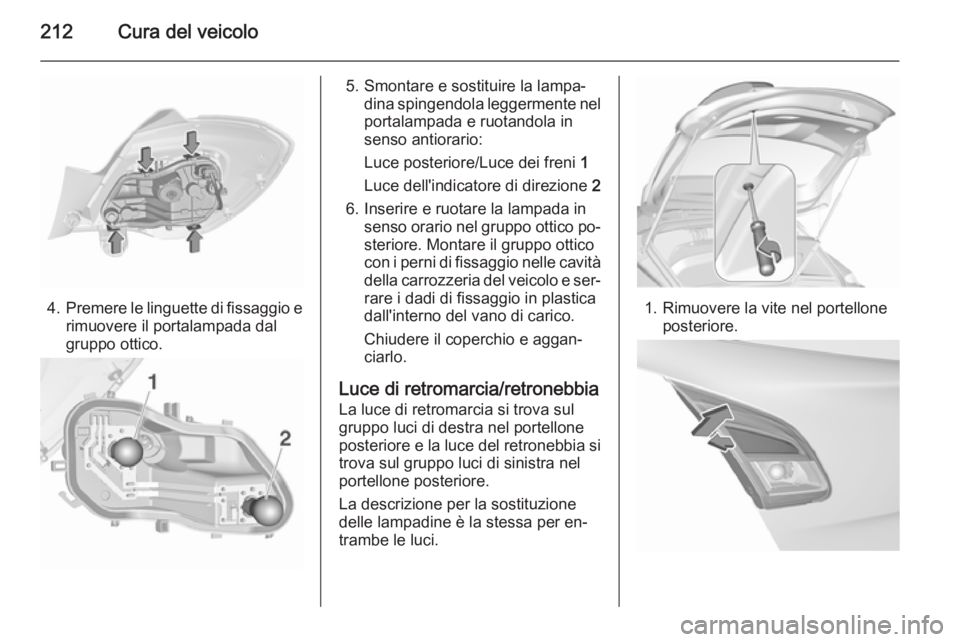

212Cura del veicolo
4.Premere le linguette di fissaggio e
rimuovere il portalampada dal
gruppo ottico.
5. Smontare e sostituire la lampa‐ dina spingendola leggermente nel
portalampada e ruotandola in
senso antiorario:
Luce posteriore/Luce dei freni 1
Luce dell'indicatore di direzione 2
6. Inserire e ruotare la lampada in senso orario nel gruppo ottico po‐steriore. Montare il gruppo ottico
con i perni di fissaggio nelle cavità
della carrozzeria del veicolo e ser‐
rare i dadi di fissaggio in plastica
dall'interno del vano di carico.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia/retronebbia La luce di retromarcia si trova sul
gruppo luci di destra nel portellone
posteriore e la luce del retronebbia si
trova sul gruppo luci di sinistra nel
portellone posteriore.
La descrizione per la sostituzione
delle lampadine è la stessa per en‐
trambe le luci.
1. Rimuovere la vite nel portellone posteriore.

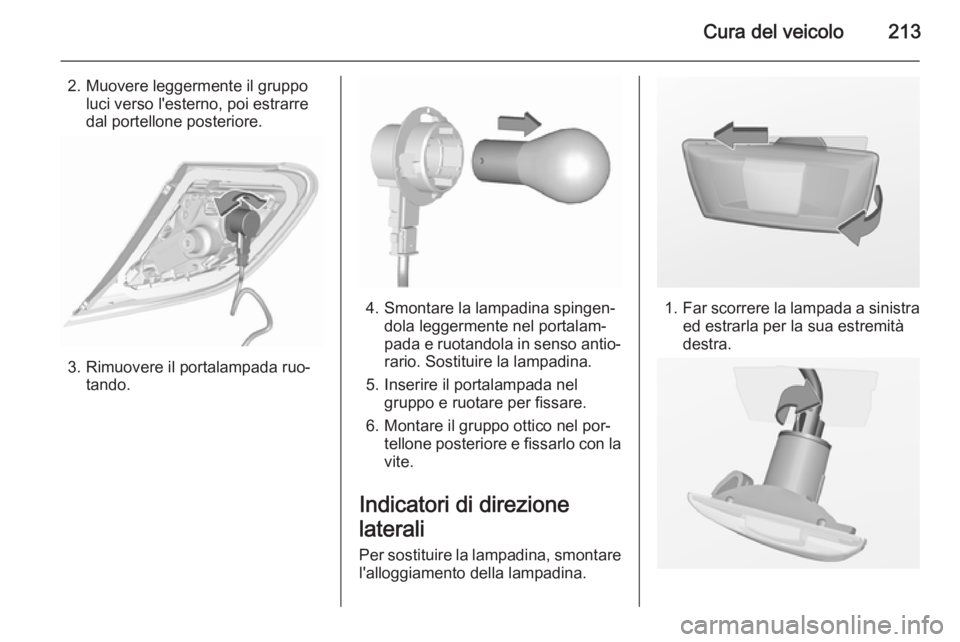

Cura del veicolo213
2. Muovere leggermente il gruppoluci verso l'esterno, poi estrarre
dal portellone posteriore.
3. Rimuovere il portalampada ruo‐ tando.
4. Smontare la lampadina spingen‐dola leggermente nel portalam‐
pada e ruotandola in senso antio‐
rario. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare per fissare.
6. Montare il gruppo ottico nel por‐ tellone posteriore e fissarlo con lavite.
Indicatori di direzione
laterali
Per sostituire la lampadina, smontare l'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

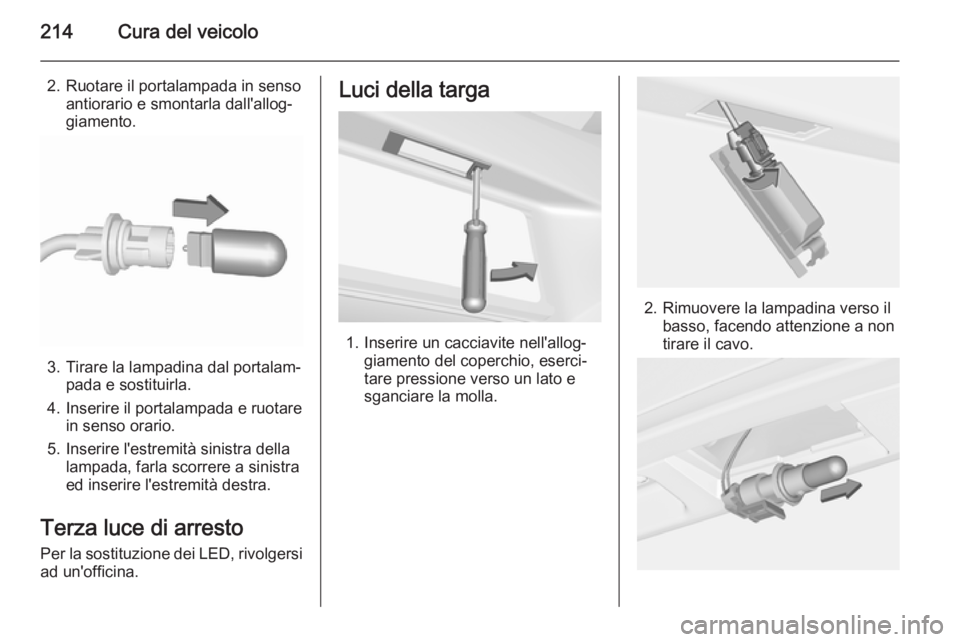

214Cura del veicolo
2. Ruotare il portalampada in sensoantiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.

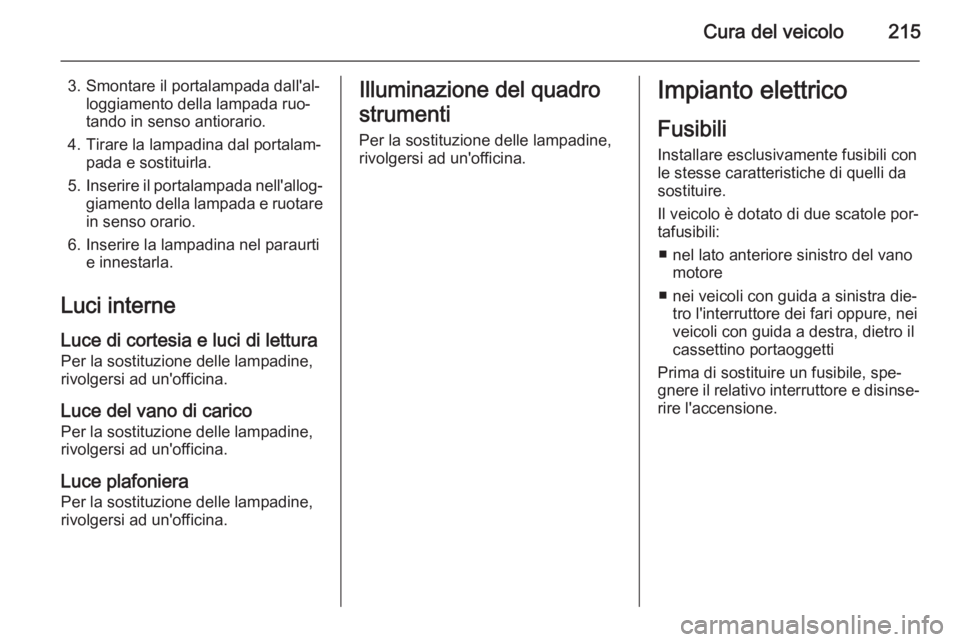

Cura del veicolo215
3. Smontare il portalampada dall'al‐loggiamento della lampada ruo‐
tando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐
tafusibili:
■ nel lato anteriore sinistro del vano motore
■ nei veicoli con guida a sinistra die‐ tro l'interruttore dei fari oppure, nei
veicoli con guida a destra, dietro il
cassettino portaoggetti
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.

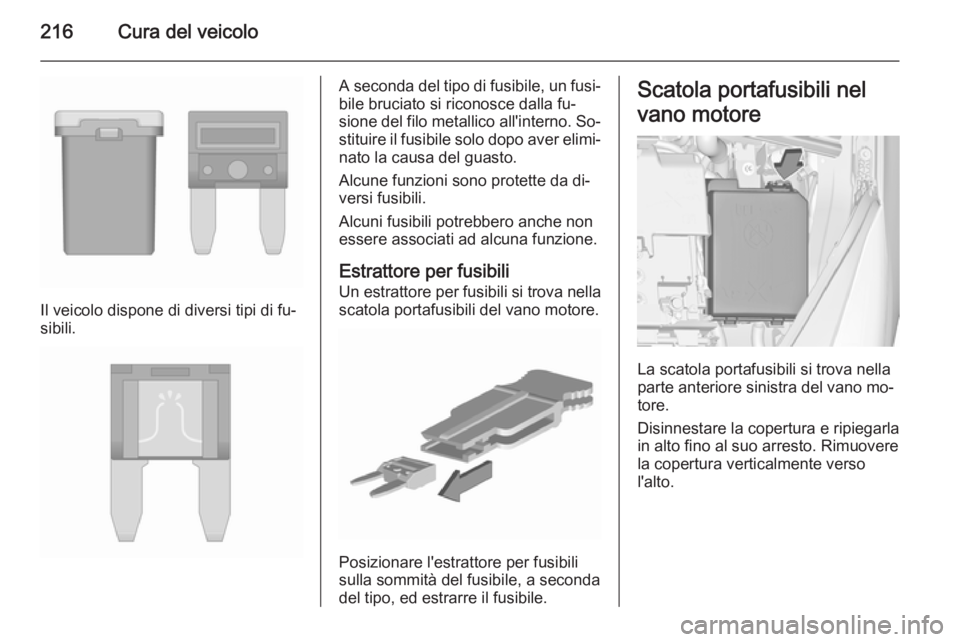

216Cura del veicolo
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

Cura del veicolo217
N°Circuito1Modulo interfaccia rimorchio,
sistema di trasporto posteriore2–3Sensore della batteria4Pompa carburante modulo di
controllo telaio5ABS6Anabbaglianti e luci diurne di
sinistra, dispositivo di chiusura
abbaglianti allo xeno di sinistra e di destra7–8Centralina del cambio MTA,
centralina GPL9Rilevamento della tensione della
centralina carrozzeria10Regolazione profondità fari11Tergilunotto12Lunotto termicoN°Circuito13Abbaglianti e luci diurne di destra14Disappannamento degli spec‐
chietti15–16Kit servofreno17Accensione, alimentazione
avviamento18Centralina del motore19Pompa carburante20–21Solenoidi motore, sensori
motore22–23Impianto di iniezione24Impianto di lavaggio25–26Sensori del motore

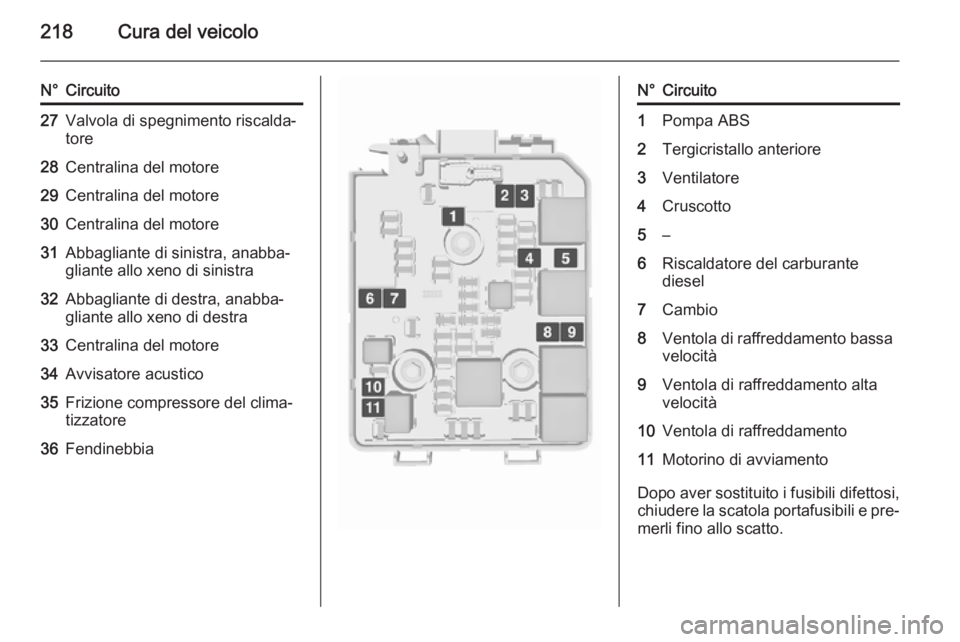

218Cura del veicolo
N°Circuito27Valvola di spegnimento riscalda‐tore28Centralina del motore29Centralina del motore30Centralina del motore31Abbagliante di sinistra, anabba‐
gliante allo xeno di sinistra32Abbagliante di destra, anabba‐
gliante allo xeno di destra33Centralina del motore34Avvisatore acustico35Frizione compressore del clima‐
tizzatore36FendinebbiaN°Circuito1Pompa ABS2Tergicristallo anteriore3Ventilatore4Cruscotto5–6Riscaldatore del carburante
diesel7Cambio8Ventola di raffreddamento bassa velocità9Ventola di raffreddamento alta
velocità10Ventola di raffreddamento11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
