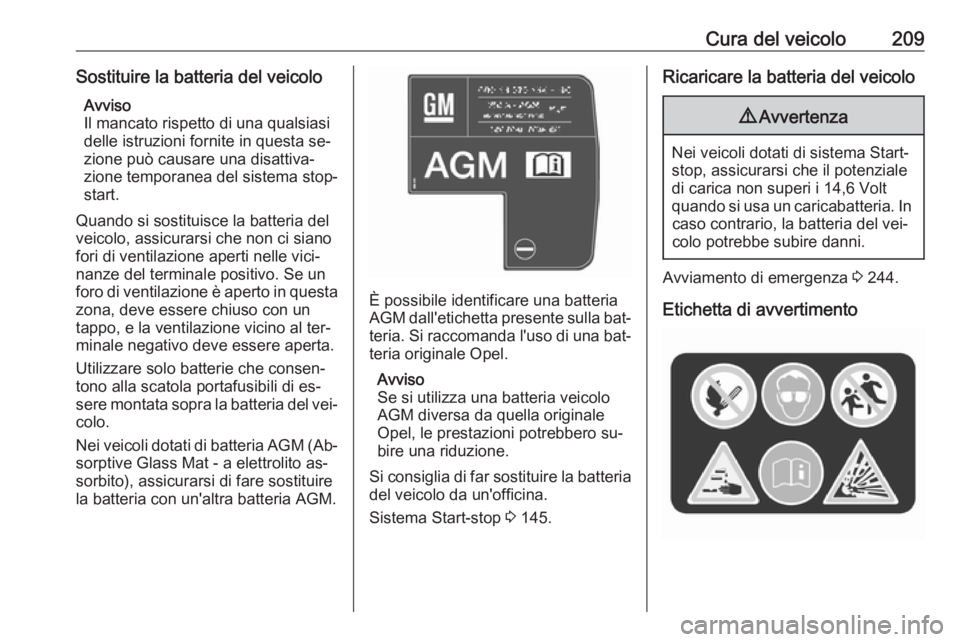

Cura del veicolo209Sostituire la batteria del veicoloAvviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa se‐
zione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al ter‐
minale negativo deve essere aperta.
Utilizzare solo batterie che consen‐
tono alla scatola portafusibili di es‐
sere montata sopra la batteria del vei‐ colo.
Nei veicoli dotati di batteria AGM (Ab‐
sorptive Glass Mat - a elettrolito as‐
sorbito), assicurarsi di fare sostituire
la batteria con un'altra batteria AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐ teria originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero su‐
bire una riduzione.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 145.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del vei‐
colo potrebbe subire danni.
Avviamento di emergenza 3 244.
Etichetta di avvertimento

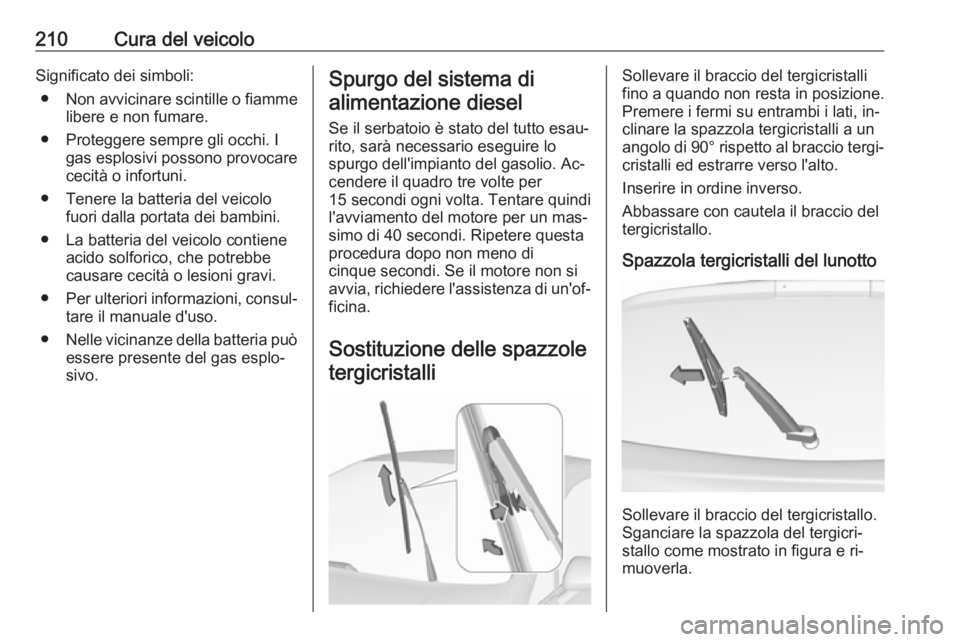

210Cura del veicoloSignificato dei simboli:● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐
sivo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato del tutto esau‐
rito, sarà necessario eseguire lo
spurgo dell'impianto del gasolio. Ac‐
cendere il quadro tre volte per
15 secondi ogni volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo non meno di
cinque secondi. Se il motore non si
avvia, richiedere l'assistenza di un'of‐
ficina.
Sostituzione delle spazzole tergicristalliSollevare il braccio del tergicristalli
fino a quando non resta in posizione. Premere i fermi su entrambi i lati, in‐clinare la spazzola tergicristalli a un
angolo di 90° rispetto al braccio tergi‐
cristalli ed estrarre verso l'alto.
Inserire in ordine inverso.
Abbassare con cautela il braccio del tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e ri‐
muoverla.

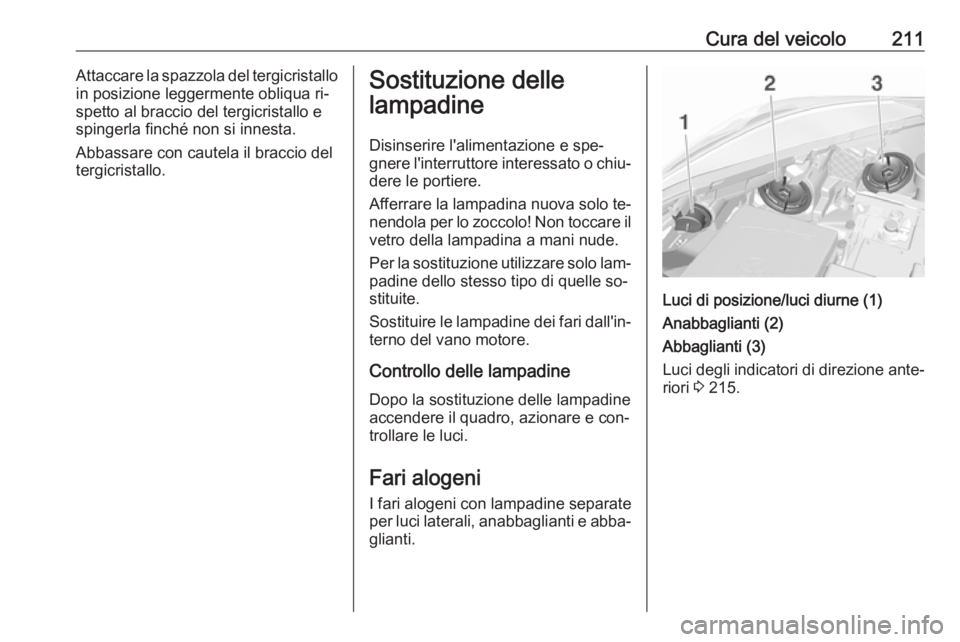

Cura del veicolo211Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua ri‐
spetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐ gnere l'interruttore interessato o chiu‐ dere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo! Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐ padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐
terno del vano motore.
Controllo delle lampadine
Dopo la sostituzione delle lampadine
accendere il quadro, azionare e con‐
trollare le luci.
Fari alogeni I fari alogeni con lampadine separate
per luci laterali, anabbaglianti e abba‐ glianti.
Luci di posizione/luci diurne (1)
Anabbaglianti (2)
Abbaglianti (3)
Luci degli indicatori di direzione ante‐
riori 3 215.

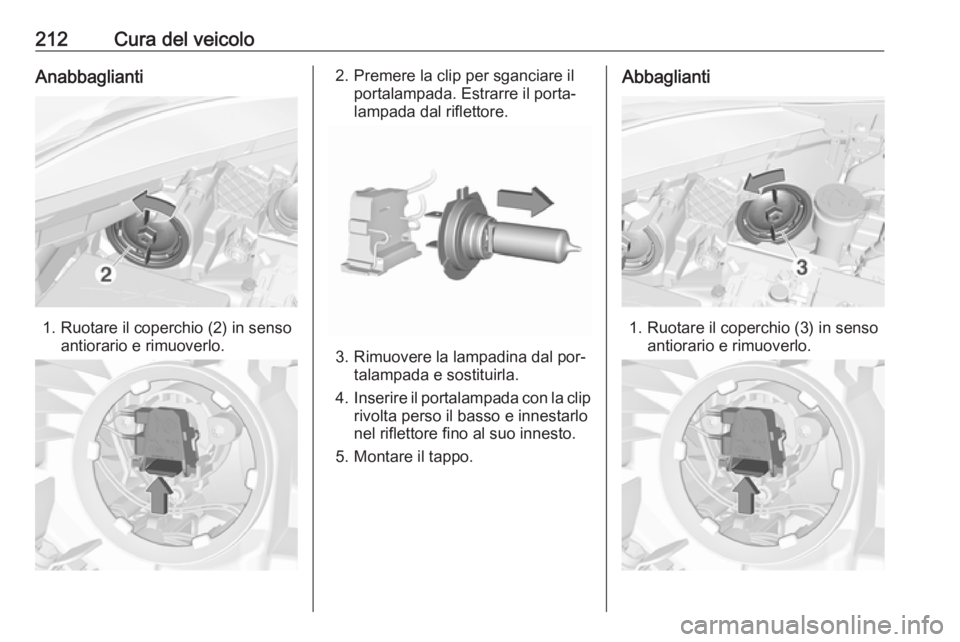

212Cura del veicoloAnabbaglianti
1. Ruotare il coperchio (2) in sensoantiorario e rimuoverlo.
2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso il basso e innestarlo
nel riflettore fino al suo innesto.
5. Montare il tappo.
Abbaglianti
1. Ruotare il coperchio (3) in senso antiorario e rimuoverlo.

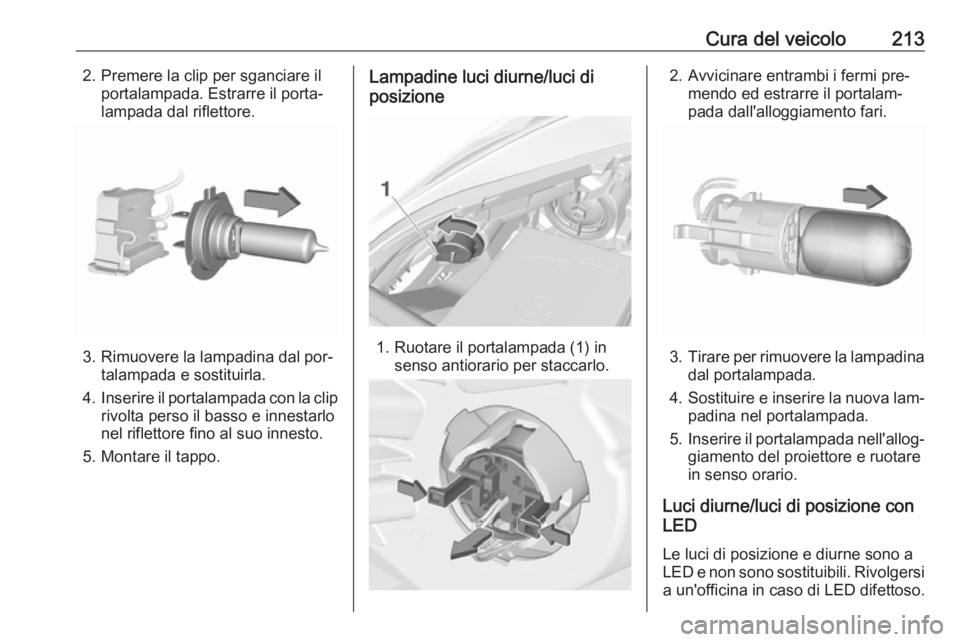

Cura del veicolo2132. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso il basso e innestarlo
nel riflettore fino al suo innesto.
5. Montare il tappo.
Lampadine luci diurne/luci di
posizione
1. Ruotare il portalampada (1) in senso antiorario per staccarlo.
2. Avvicinare entrambi i fermi pre‐mendo ed estrarre il portalam‐
pada dall'alloggiamento fari.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne/luci di posizione con
LED
Le luci di posizione e diurne sono a
LED e non sono sostituibili. Rivolgersi
a un'officina in caso di LED difettoso.

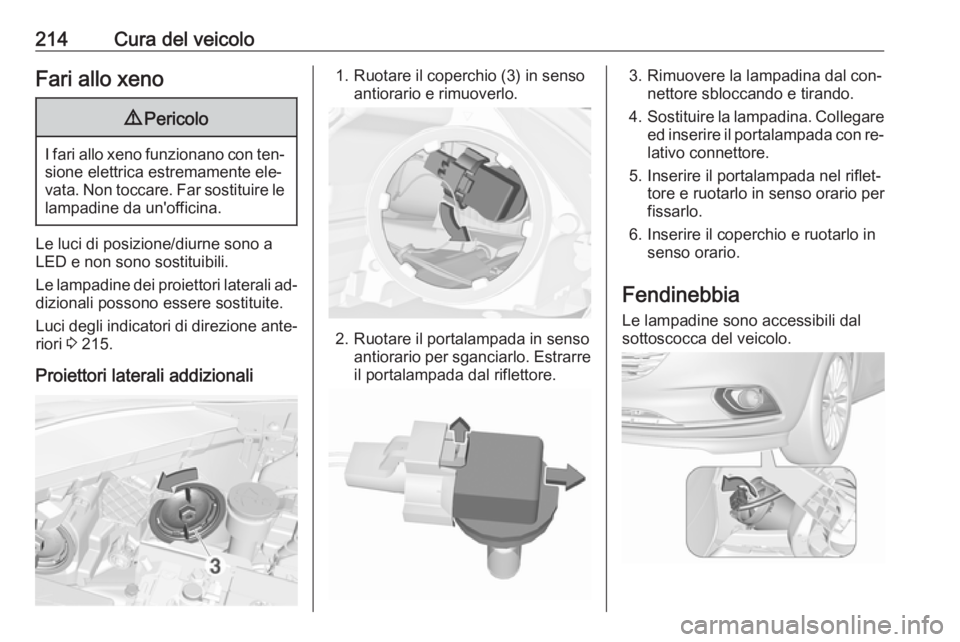

214Cura del veicoloFari allo xeno9Pericolo
I fari allo xeno funzionano con ten‐
sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
Le luci di posizione/diurne sono a
LED e non sono sostituibili.
Le lampadine dei proiettori laterali ad‐
dizionali possono essere sostituite.
Luci degli indicatori di direzione ante‐
riori 3 215.
Proiettori laterali addizionali
1. Ruotare il coperchio (3) in senso antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Rimuovere la lampadina dal con‐ nettore sbloccando e tirando.
4. Sostituire la lampadina. Collegare
ed inserire il portalampada con re‐ lativo connettore.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario per
fissarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Fendinebbia
Le lampadine sono accessibili dal
sottoscocca del veicolo.

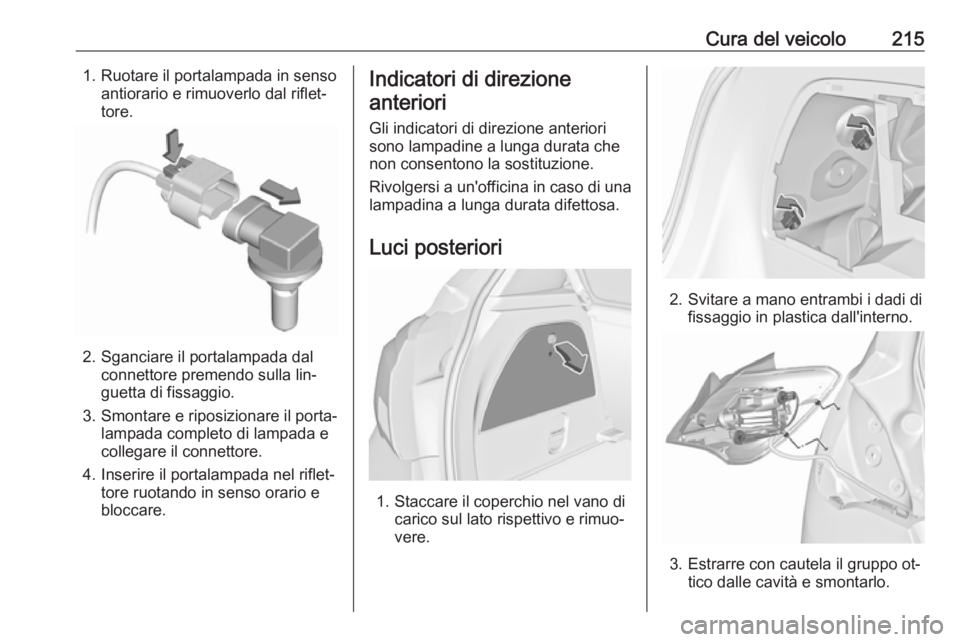

Cura del veicolo2151. Ruotare il portalampada in sensoantiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
Indicatori di direzione
anteriori
Gli indicatori di direzione anteriori
sono lampadine a lunga durata che
non consentono la sostituzione.
Rivolgersi a un'officina in caso di una
lampadina a lunga durata difettosa.
Luci posteriori
1. Staccare il coperchio nel vano di carico sul lato rispettivo e rimuo‐
vere.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.

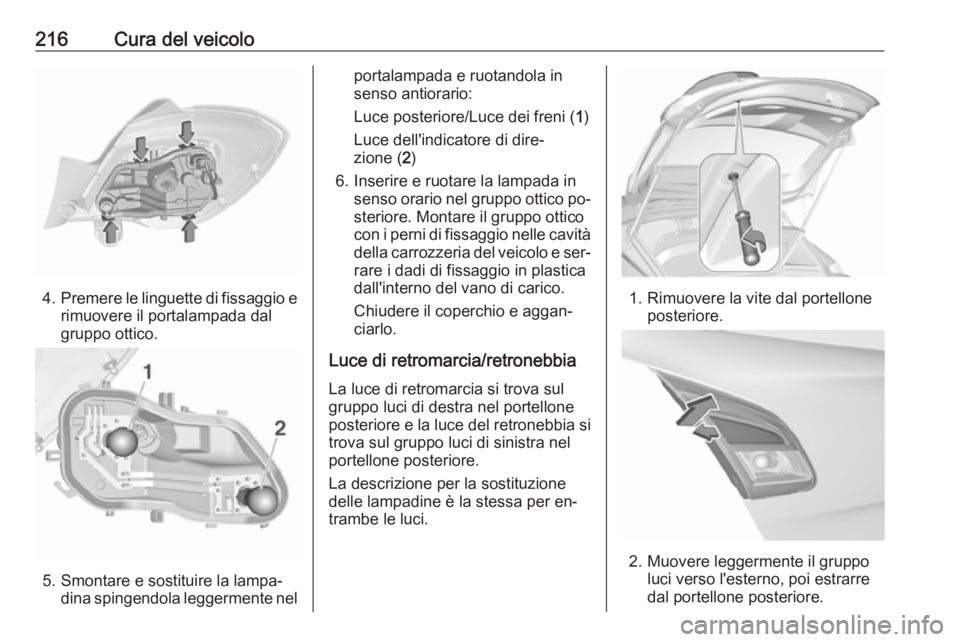

216Cura del veicolo
4.Premere le linguette di fissaggio e
rimuovere il portalampada dal
gruppo ottico.
5. Smontare e sostituire la lampa‐ dina spingendola leggermente nel
portalampada e ruotandola in
senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire e ruotare la lampada in senso orario nel gruppo ottico po‐steriore. Montare il gruppo ottico
con i perni di fissaggio nelle cavità
della carrozzeria del veicolo e ser‐
rare i dadi di fissaggio in plastica
dall'interno del vano di carico.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia/retronebbia
La luce di retromarcia si trova sul
gruppo luci di destra nel portellone
posteriore e la luce del retronebbia si
trova sul gruppo luci di sinistra nel
portellone posteriore.
La descrizione per la sostituzione
delle lampadine è la stessa per en‐
trambe le luci.
1. Rimuovere la vite dal portellone posteriore.
2. Muovere leggermente il gruppoluci verso l'esterno, poi estrarre
dal portellone posteriore.

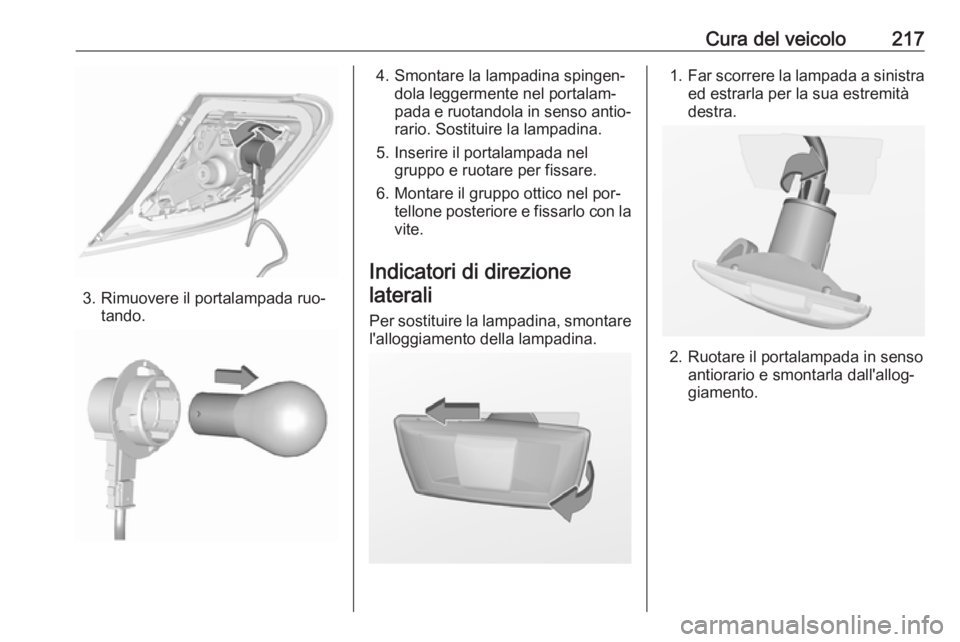

Cura del veicolo217
3. Rimuovere il portalampada ruo‐tando.
4. Smontare la lampadina spingen‐dola leggermente nel portalam‐
pada e ruotandola in senso antio‐
rario. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare per fissare.
6. Montare il gruppo ottico nel por‐ tellone posteriore e fissarlo con lavite.
Indicatori di direzione laterali
Per sostituire la lampadina, smontarel'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.

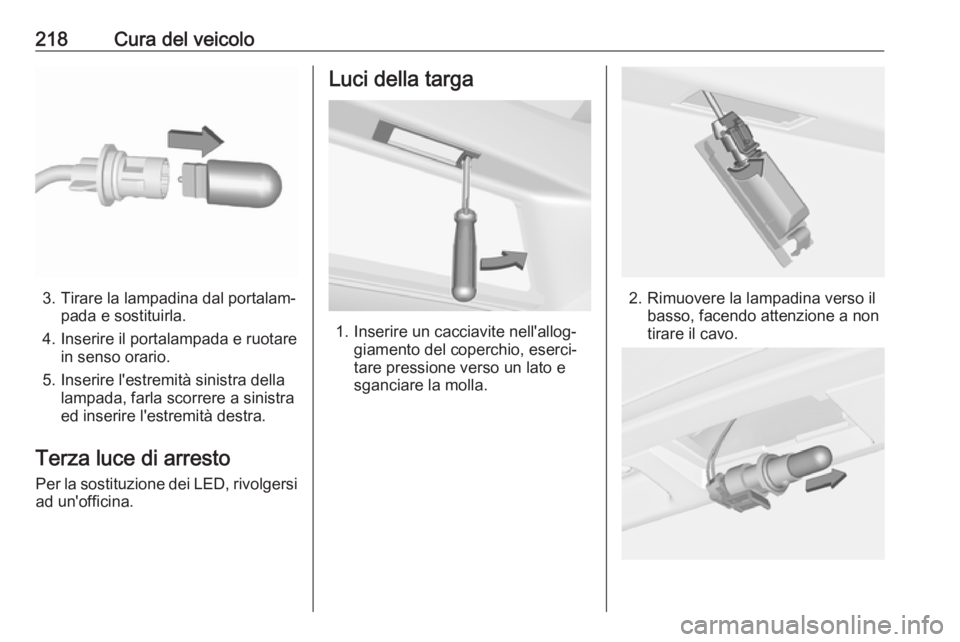

218Cura del veicolo
3. Tirare la lampadina dal portalam‐pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.
