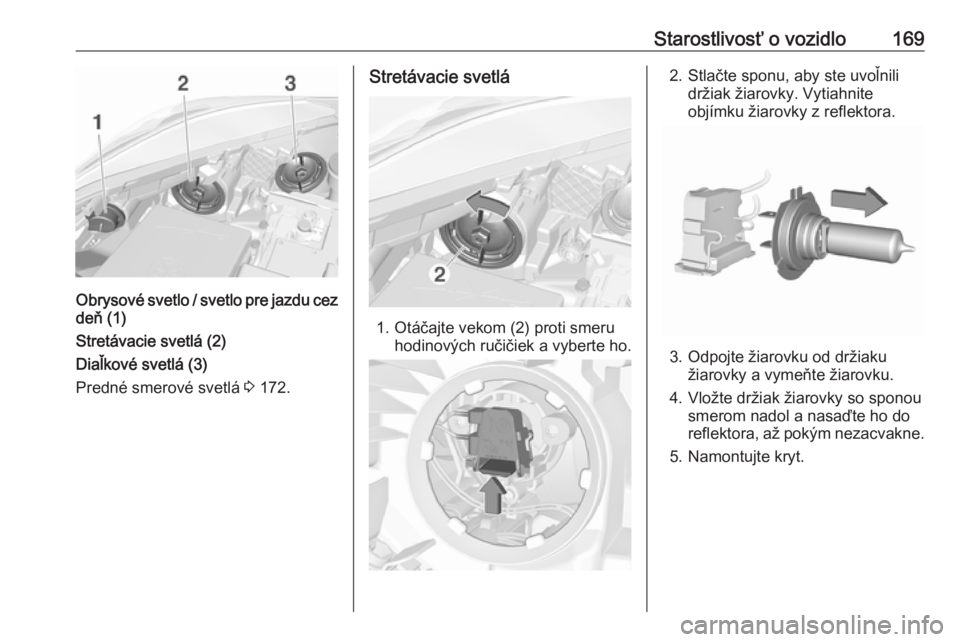

Page 171 of 239
Starostlivosť o vozidlo169
Obrysové svetlo / svetlo pre jazdu cezdeň (1)
Stretávacie svetlá (2)
Diaľkové svetlá (3)
Predné smerové svetlá 3 172.
Stretávacie svetlá
1. Otáčajte vekom (2) proti smeru
hodinových ručičiek a vyberte ho.
2. Stlačte sponu, aby ste uvoľnilidržiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky so sponou smerom nadol a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.

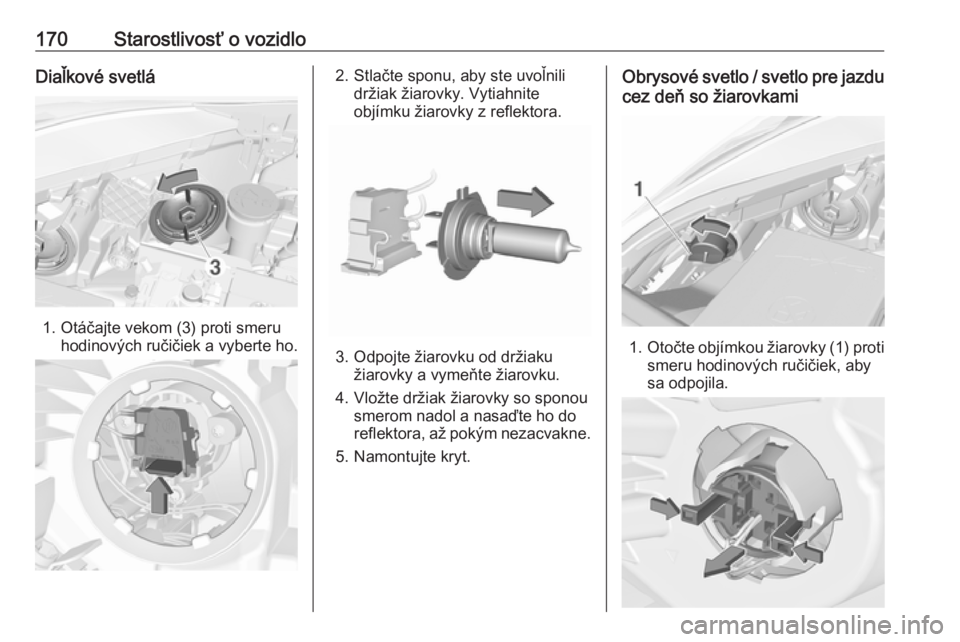

Page 172 of 239
170Starostlivosť o vozidloDiaľkové svetlá
1. Otáčajte vekom (3) proti smeruhodinových ručičiek a vyberte ho.
2. Stlačte sponu, aby ste uvoľnilidržiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky so sponou smerom nadol a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.
Obrysové svetlo / svetlo pre jazdu
cez deň so žiarovkami
1. Otočte objímkou žiarovky (1) proti
smeru hodinových ručičiek, aby
sa odpojila.
Page 173 of 239

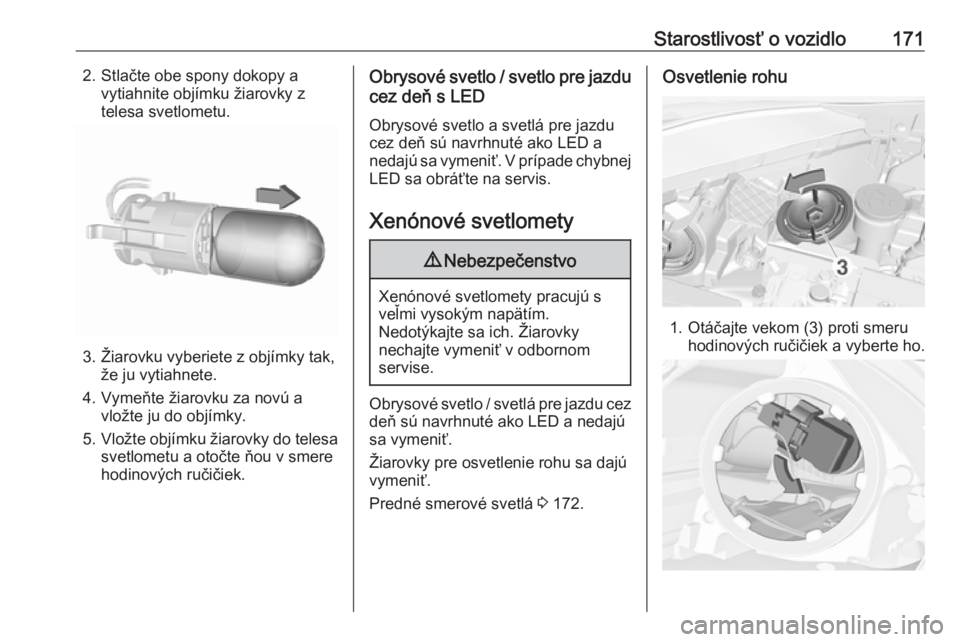

Starostlivosť o vozidlo1712. Stlačte obe spony dokopy avytiahnite objímku žiarovky z
telesa svetlometu.
3. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
4. Vymeňte žiarovku za novú a vložte ju do objímky.
5. Vložte objímku žiarovky do telesa
svetlometu a otočte ňou v smere hodinových ručičiek.
Obrysové svetlo / svetlo pre jazdu
cez deň s LED
Obrysové svetlo a svetlá pre jazdu
cez deň sú navrhnuté ako LED a
nedajú sa vymeniť. V prípade chybnej LED sa obráťte na servis.
Xenónové svetlomety9 Nebezpečenstvo
Xenónové svetlomety pracujú s
veľmi vysokým napätím.
Nedotýkajte sa ich. Žiarovky
nechajte vymeniť v odbornom
servise.
Obrysové svetlo / svetlá pre jazdu cez deň sú navrhnuté ako LED a nedajú
sa vymeniť.
Žiarovky pre osvetlenie rohu sa dajú
vymeniť.
Predné smerové svetlá 3 172.
Osvetlenie rohu
1. Otáčajte vekom (3) proti smeru
hodinových ručičiek a vyberte ho.

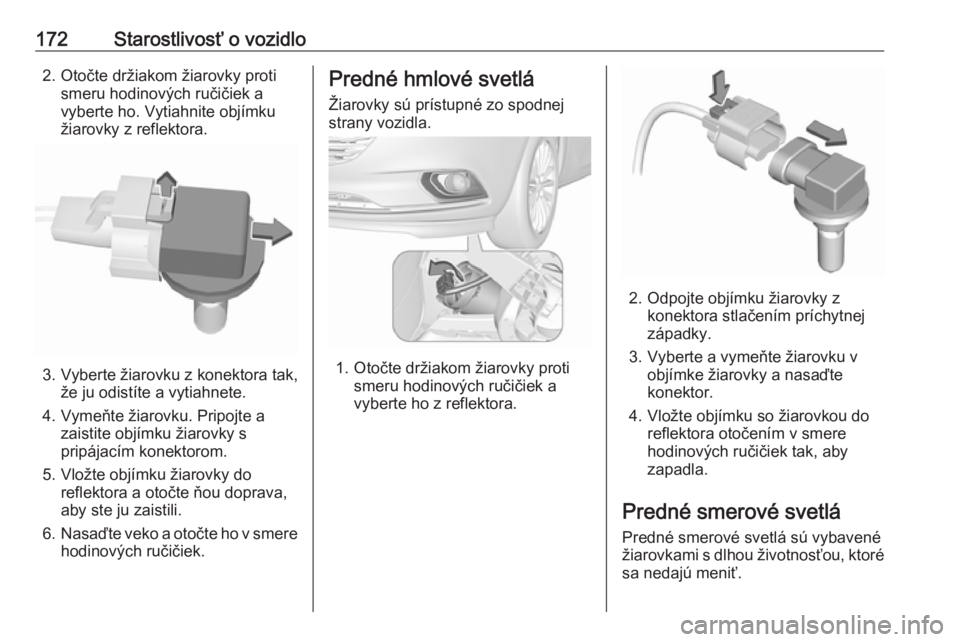

Page 174 of 239
172Starostlivosť o vozidlo2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Vyberte žiarovku z konektora tak, že ju odistíte a vytiahnete.
4. Vymeňte žiarovku. Pripojte a zaistite objímku žiarovky s
pripájacím konektorom.
5. Vložte objímku žiarovky do reflektora a otočte ňou doprava,
aby ste ju zaistili.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predné hmlové svetlá
Žiarovky sú prístupné zo spodnej strany vozidla.
1. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho z reflektora.
2. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
Predné smerové svetlá
Predné smerové svetlá sú vybavené
žiarovkami s dlhou životnosťou, ktoré
sa nedajú meniť.
Page 175 of 239
Starostlivosť o vozidlo173V prípade chybnej žiarovky s dlhou
životnosťou sa obráťte na servis.
Zadné svetlá
1. Uvoľnite kryt v batožinovom priestore na príslušnej strane a
odmontujte ho.
Z pravého zadného vnútorného
priestoru vyberte všetky
komponenty, napríklad súpravu
na opravu pneumatík a náradie.
Stlačte túto vložku na hornej
strane a vyberte ju z bočnej steny.
2. Zvnútra rukou odskrutkujte obe plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Stlačte príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.

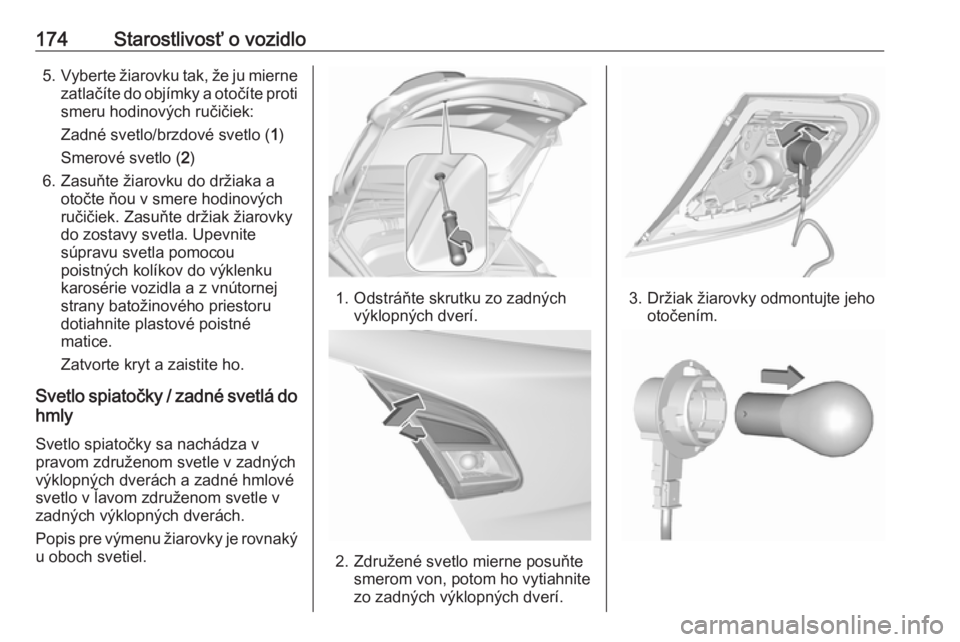

Page 176 of 239
174Starostlivosť o vozidlo5.Vyberte žiarovku tak, že ju mierne
zatlačíte do objímky a otočíte proti smeru hodinových ručičiek:
Zadné svetlo/brzdové svetlo ( 1)
Smerové svetlo ( 2)
6. Zasuňte žiarovku do držiaka a otočte ňou v smere hodinových
ručičiek. Zasuňte držiak žiarovky
do zostavy svetla. Upevnite
súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky / zadné svetlá do
hmly
Svetlo spiatočky sa nachádza v
pravom združenom svetle v zadných
výklopných dverách a zadné hmlové
svetlo v ľavom združenom svetle v
zadných výklopných dverách.
Popis pre výmenu žiarovky je rovnaký u oboch svetiel.
1. Odstráňte skrutku zo zadných výklopných dverí.
2. Združené svetlo mierne posuňtesmerom von, potom ho vytiahnite
zo zadných výklopných dverí.
3. Držiak žiarovky odmontujte jeho otočením.

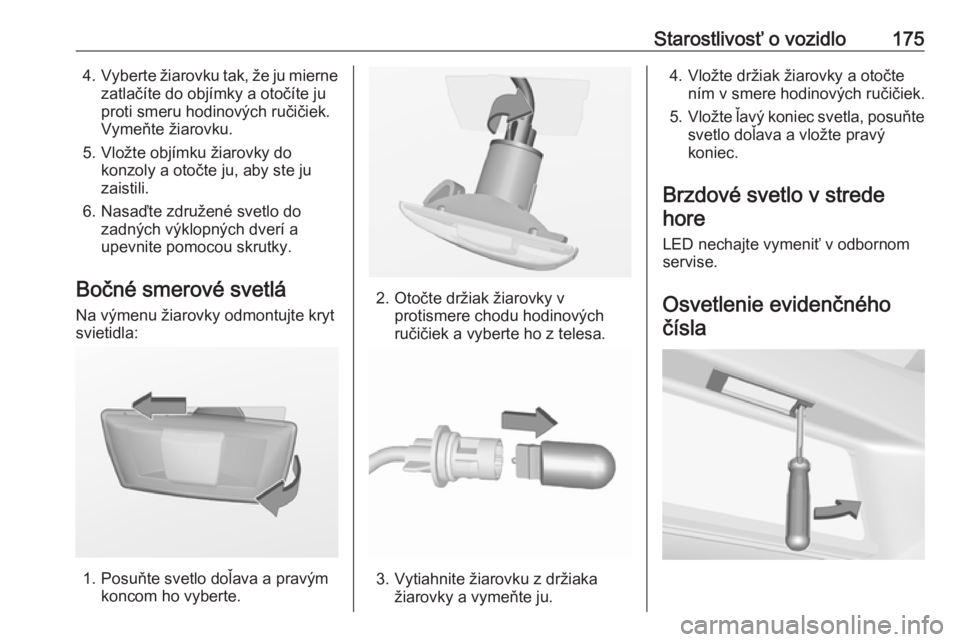

Page 177 of 239
Starostlivosť o vozidlo1754.Vyberte žiarovku tak, že ju mierne
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek.
Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ju, aby ste ju
zaistili.
6. Nasaďte združené svetlo do zadných výklopných dverí a
upevnite pomocou skrutky.
Bočné smerové svetlá
Na výmenu žiarovky odmontujte kryt svietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Brzdové svetlo v strede hore
LED nechajte vymeniť v odbornom
servise.
Osvetlenie evidenčného
čísla

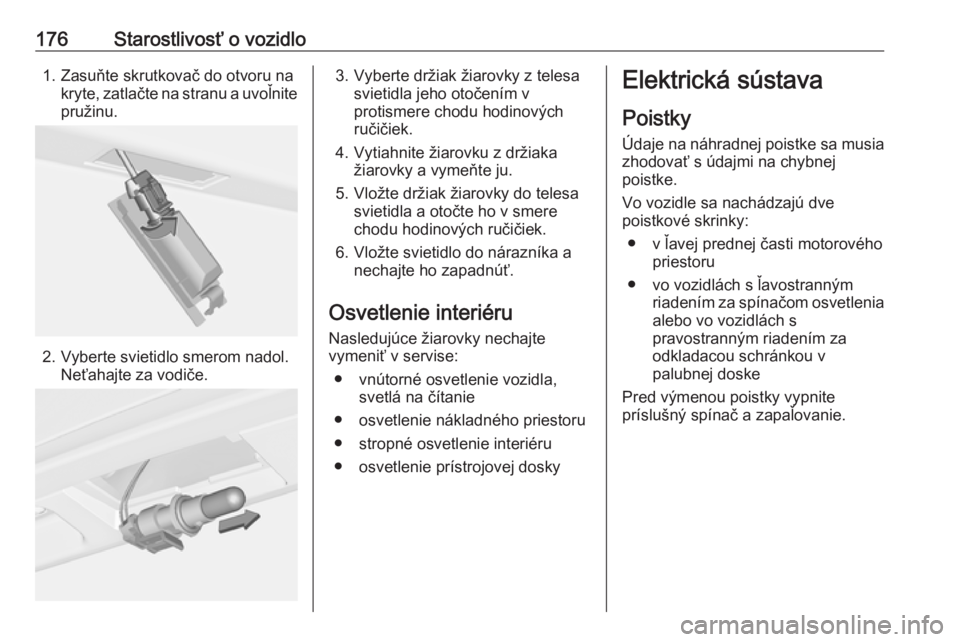

Page 178 of 239
176Starostlivosť o vozidlo1. Zasuňte skrutkovač do otvoru nakryte, zatlačte na stranu a uvoľnitepružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.
3. Vyberte držiak žiarovky z telesasvietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte svietidlo do nárazníka a nechajte ho zapadnúť.
Osvetlenie interiéru
Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● stropné osvetlenie interiéru
● osvetlenie prístrojovej doskyElektrická sústava
Poistky Údaje na náhradnej poistke sa musia
zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● v ľavej prednej časti motorového priestoru
● vo vozidlách s ľavostranným riadením za spínačom osvetlenia
alebo vo vozidlách s
pravostranným riadením za
odkladacou schránkou v
palubnej doske
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.

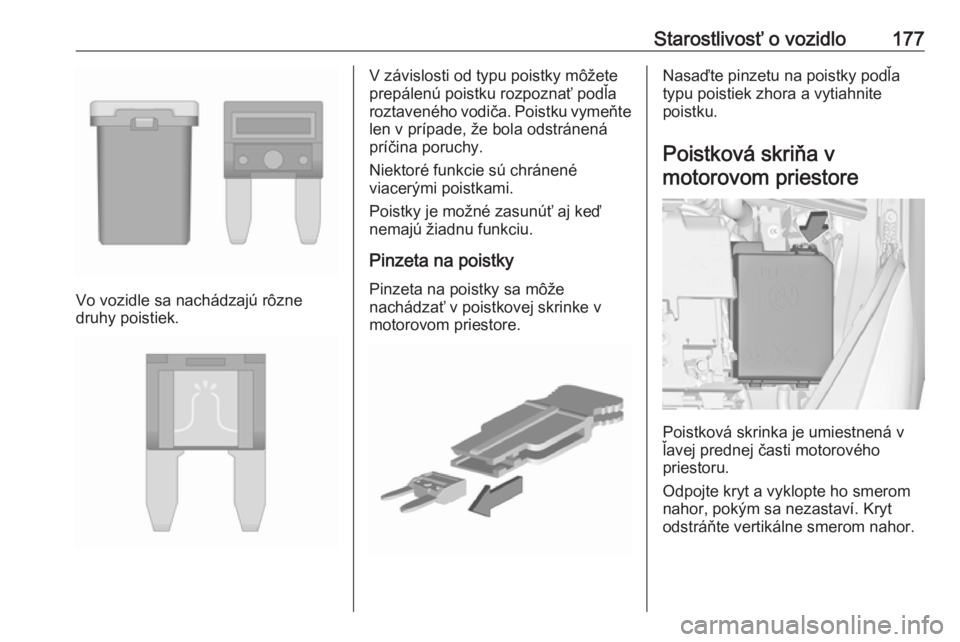

Page 179 of 239
Starostlivosť o vozidlo177
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

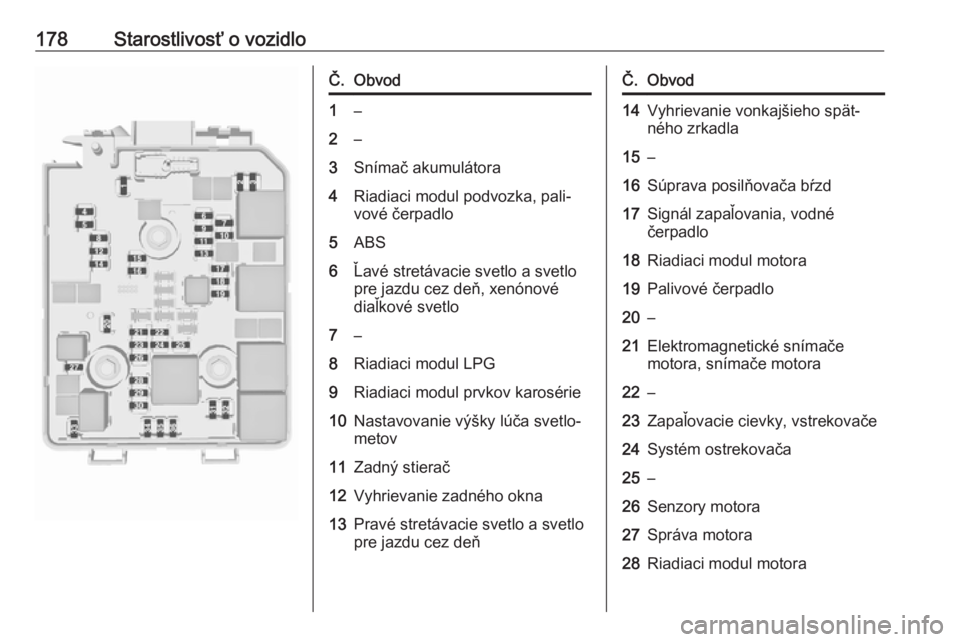

Page 180 of 239
178Starostlivosť o vozidloČ.Obvod1–2–3Snímač akumulátora4Riadiaci modul podvozka, pali‐
vové čerpadlo5ABS6Ľavé stretávacie svetlo a svetlo
pre jazdu cez deň, xenónové
diaľkové svetlo7–8Riadiaci modul LPG9Riadiaci modul prvkov karosérie10Nastavovanie výšky lúča svetlo‐
metov11Zadný stierač12Vyhrievanie zadného okna13Pravé stretávacie svetlo a svetlo
pre jazdu cez deňČ.Obvod14Vyhrievanie vonkajšieho spät‐
ného zrkadla15–16Súprava posilňovača bŕzd17Signál zapaľovania, vodné
čerpadlo18Riadiaci modul motora19Palivové čerpadlo20–21Elektromagnetické snímače
motora, snímače motora22–23Zapaľovacie cievky, vstrekovače24Systém ostrekovača25–26Senzory motora27Správa motora28Riadiaci modul motora
