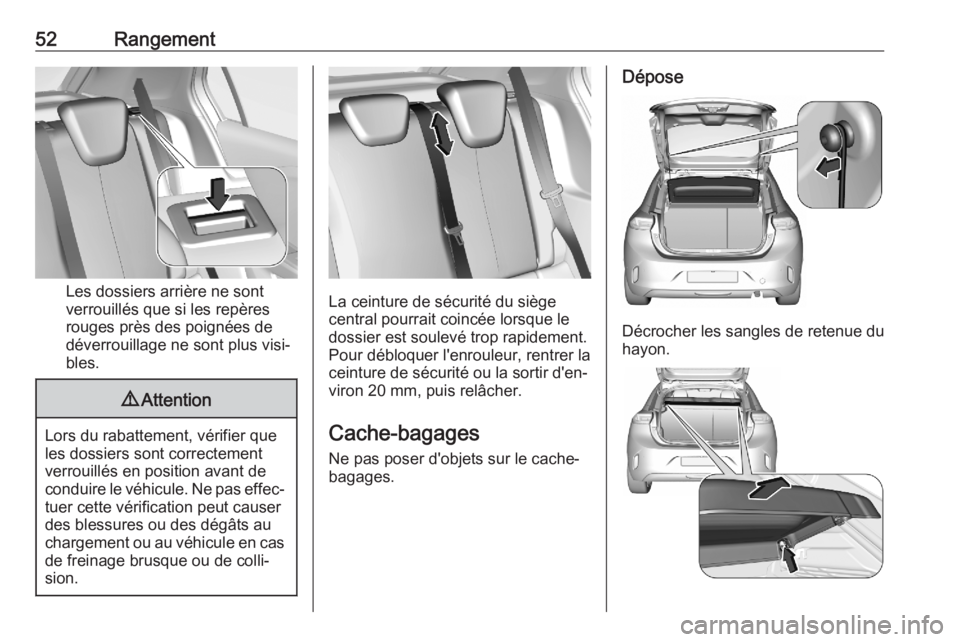

52Rangement
Les dossiers arrière ne sont
verrouillés que si les repères
rouges près des poignées de
déverrouillage ne sont plus visi‐
bles.
9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas effec‐ tuer cette vérification peut causerdes blessures ou des dégâts au
chargement ou au véhicule en cas de freinage brusque ou de colli‐
sion.
La ceinture de sécurité du siège
central pourrait coincée lorsque le
dossier est soulevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la
ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
Cache-bagages Ne pas poser d'objets sur le cache-
bagages.
Dépose
Décrocher les sangles de retenue du
hayon.

Rangement53Soulever le cache à l'avant et le pous‐
ser vers le haut à l'arrière.
Enlever le cache.
Pose Engager le cache-bagages dans les
guides latéraux et le rabattre. Atta‐
cher les sangles de fixation au hayon.
Recouvrement desrangements dans leplancher arrièreLe recouvrement de plancher arrière
peut être soulevé et déposé. Utiliser
l'ouverture pour soulever le recouvre‐
ment de plancher arrière, puis l'enle‐
ver.
Anneaux d'arrimage
Les anneaux d'arrimage servent à
sécuriser les objets pour éviter qu'ils
ne glissent, par exemple avec des
sangles de serrage ou le filet à baga‐
ges.
Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le
système de galerie de toit homologué
pour votre véhicule. Pour de plus
amples informations, consulter l'ate‐
lier.
Ouvrir toutes les portes.
Les points de fixation se situent dans
chacun des cadres de porte de la
carrosserie.
Fixer la galerie de toit conformément aux instructions d'installation fournies avec la galerie.

56Instruments et commandesInstruments et
commandesCommandes ................................ 57
Réglage du volant .....................57
Commandes au volant ..............57
Volant chauffé ........................... 58
Avertisseur sonore ....................58
Essuie-glace et lave-glace avant ......................................... 58
Essuie-glace et lave-glace de lunette arrière ........................... 60
Température extérieure .............61
Horloge ...................................... 61
Prises de courant ......................62
Chargement inductif ..................63
Allume-cigares ........................... 64
Cendriers ................................... 64
Témoins et cadrans .....................65
Combiné d'instruments ..............65
Compteur de vitesse .................66
Compteur kilométrique ..............66
Compteur kilométrique journalier ................................... 66
Compte-tours ............................. 67
Jauge à carburant .....................67Jauge de température de liquide
de refroidissement du moteur ..68
Surveillance du niveau d'huile moteur ...................................... 68
Affichage de service ..................68
Témoins ..................................... 69
Feux de direction .......................70
Rappel de ceinture de sécurité ..70
Airbags et rétracteurs de ceinture ..................................... 71
Désactivation d'airbag ...............71
Système de charge ...................71
Témoin de dysfonctionnement ..71
Prochain entretien du véhicule ..72
Arrêter le moteur .......................72
Contrôle du système .................72
Système de freinage et d'embrayage ............................. 72
Frein de stationnement ..............72
Frein de stationnement électrique .................................. 72
Défaillance du frein de stationnement électrique ..........73
Fonctionnement automatique du frein de stationnement
désactivé .................................. 73
Antiblocage de sécurité (ABS) ..73
Changement de rapport ............73
Assistance au maintien de trajectoire .................................. 73Electronic Stability Control et système antipatinage ...............74
Température de liquide de refroidissement du moteur ........ 74
Préchauffage ............................. 74
Filtre d'échappement .................74
AdBlue ....................................... 75
Système de détection de dégonflage ............................... 75
Pression d'huile moteur .............75
Niveau bas de carburant ...........75
Arrêt automatique ......................76
Éclairage extérieur ....................76
Feux de croisement ...................76
Feux de route ............................ 76
Feux de route automatiques ......76
Phares à LED ............................ 76
Phares antibrouillard .................76
Feu antibrouillard arrière ...........76
Détecteur de pluie .....................76
Freinage d'urgence actif ............76
Porte ouverte ............................. 77
Écrans .......................................... 77
Centre d'informations du conducteur ................................ 77
Affichage d'informations ............79
Messages du véhicule .................81
Signaux sonores ........................81
Personnalisation du véhicule .......82

60Instruments et commandes
Le champ du capteur de pluie doit
rester propre, c'est-à-dire sans pous‐
sière, saletés, ni givre.
Témoin y 3 58.
Lave-glace avant
Tirer la manette. Le produit de lave-
glace est pulvérisé sur le pare-brise et
l'essuie-glace exécute quelques
balayages.
Produit de lave-glace 3 178.
Essuie-glace et lave-glace
de lunette arrière
Essuie-glace de lunette arrièreOFF:arrêtINT:fonctionnement intermittentON:fonctionnement permanent
Ne pas mettre en marche lorsque la
lunette arrière est gelée.
Ne pas enclencher les essuie-glace
ou les lave-glaces dans les stations
de lavage de voiture.

Instruments et commandes61L'essuie-glace de lunette arrière s'en‐
clenche automatiquement si l'essuie-
glace avant est en marche et que la
marche arrière est engagée.
L'activation ou la désactivation de
cette fonction est modifiable au menu
de personnalisation du véhicule
3 82.
Lave-glace de lunette arrière
Pousser la manette.
Le produit de lave-glace est pulvérisé sur la lunette arrière et l'essuie-glace
exécute quelques balayages.
Produit de lave-glace 3 178.
Température extérieure
Une chute de la température est affi‐ chée immédiatement, une hausse de
la température est indiquée après un
certain délai.
L'illustration donne un exemple.
Si la température extérieure chute à
une certaine température, un
message d'avertissement s'affiche au
centre d'informations du conducteur.
9 Attention
Lorsque l'affichage indique une
température de quelques degrés
au-dessus de 0 °C, il se peut que la chaussée soit déjà verglacée.
Horloge
L'heure et la date sont indiquées sur
l'affichage d'informations.
La procédure de réglage de la date et
de l'heure est décrite dans le guide de
l'Infotainment.
Affichage d'informations 3 79.

Instruments et commandes65Témoins et cadrans
Combiné d'instruments
Le combiné d'instruments suivant est disponible :
Vue d'ensemble
1Feux de direction 3 70aRappel de ceinture de sécurité
3 70dAirbags et rétracteurs de cein‐
ture 3 71gDésactivation d'airbag 3 71SSystème de charge 3 71WTémoin de dysfonctionnement
3 71CProchain entretien du véhicule
3 72+Arrêter le moteur 3 72XVérification de système
3 72hSystème de freinage et d'em‐
brayage 3 72j ,Frein de stationnement élec‐
trique 3 72oFonctionnement automatique
du frein de stationnement
électrique désactivé 3 73kDéfaillance du frein de station‐
nement électrique 3 73iAntiblocage de sécurité (ABS)
3 73YChangement de rapport
3 73LAssistance au maintien de
trajectoire 3 73JElectronic Stability Control et
système antipatinage 3 74VTempérature de liquide de
refroidissement du moteur
élevée 3 74zPréchauffage 3 74tFiltre d'échappement 3 74uAdBlue 3 75qSystème de détection de
dégonflage des pneus 3 75TPression de l'huile moteur
3 75rNiveau bas de carburant
3 75nAutostop 3 76FÉclairage extérieur 3 76DFeux de croisement 3 76AFeux de route 3 76

Instruments et commandes69Si aucun entretien n'est requis pour
les prochains 3000 km ou plus
aucune information d'entretien ne
s'affiche.
Si un entretien est nécessaire dans
les prochains 3000 km, la distance
restante avant le prochain entretien,
la distance parcourue depuis le
dernier entretien ou la période qui
reste jusqu'au prochain entretien est
indiquée pendant quelques secon‐
des. Simultanément, le symbole
C s'illumine temporairement en
guise de rappel.
Si un entretien est nécessaire dans
moins de 1000 km, la distance
restante avant le prochain entretien,
la distance parcourue depuis le
dernier entretien ou la période qui
reste jusqu'au prochain entretien est
indiquée pendant quelques secon‐
des. Simultanément, C s'illumine
en permanence en guise de rappel.
Une échéance dépassée d'entretien
est indiquée par un message dans le
centre d'informations du conducteur,
avec la distance dépassée. C
clignote puis s'allume en permanence
jusqu'à l'entretien.Réinitialisation de l'intervalle
d'entretien
Après chaque service, le témoin d'en‐
tretien doit être réinitialisé pour fonc‐
tionner correctement. Il est recom‐
mandé de demander l'aide d'un
atelier.
Si vous réalisez l'entretien vous-
même, agir comme suit :
● couper le contact
● enfoncer et maintenir SET / CLR.
● mettre le contact, l'indication de
distance commence un
décompte
● lorsque l'affichage indique =0,
relâcher SET / CLR
Le symbole C disparaît.
Récupération de l'information
d'entretien
Le statut des informations sur l'entre‐tien peut être retrouvé à tout moment,
via l'affichage d'informations.
Appuyer sur Vérifier dans le menu
des réglages du véhicule. L'informa‐ tion d'entretien s'affiche pendant
quelques secondes.
Affichage d'informations 3 79.
Informations sur le service 3 214.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. Selon l'équi‐
pement, la position des témoins peut
varier. Lors de la mise du contact, la

70Instruments et commandesplupart des témoins s'allument briè‐vement pour effectuer un test de fonc‐ tionnement.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
Se reporter à tous les témoins des
différents combinés d'instruments
3 65.
Feux de direction
1 s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 183.
Feux de direction 3 90.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité de tous les sièges
a s'allume ou clignote en rouge sur
le combiné d'instruments conjointe‐
ment avec l'indication de chaque
ceinture de sécurité sur la console de
pavillon.
● Lorsque le contact est mis, et si la ceinture de sécurité d'un siègeoccupé n'a pas été bouclée, a
sur le combiné d'instruments et le
symbole du siège correspondant
sur la console de pavillon s'allu‐
ment simultanément.
● Après le départ a dans le groupe
d'instruments et le symbole du
siège respectif clignote pendant
un certain temps sur la console
de toit avec une sonnerie. Après
un certain temps de conduite, a
reste allumé jusqu'à ce que la ceinture de sécurité du siège

Instruments et commandes71correspondant ait été bouclée ousi un passager a débouclé sa
ceinture de sécurité.
Ceintures de sécurité 3 33.
Airbags et rétracteurs de ceinture
d s'allume en rouge.
Lorsque le contact est mis, le témoin de commande s'allume pendant quel‐ ques secondes. S'il ne s'allume pas,
s'il ne s'éteint pas après quelques
secondes ou s'il s'allume en roulant,
le système d'airbags présente une
défaillance. Prendre contact avec un
atelier. Les airbags et les rétracteurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin d qui reste allumé.9Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture de sécurité
3 33.
Système d'airbag 3 35.
Désactivation d'airbag
H ON s'allume en jaune.
L'airbag de passager avant est activé. g OFF s'allume en jaune.
L'airbag de passager avant est
désactivé.
Désactivation d'airbag 3 40.
Système de charge S s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
W s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre immédiatement contact avec un
atelier.

Instruments et commandes73ClignotementLe frein de stationnement électrique
n'est pas serré automatiquement.
L'application ou le relâchement sont
défectueux.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Défaillance du frein de
stationnement électrique
k s'allume en jaune.
Allumé
Le frein de stationnement électrique a une défaillance 3 123.
9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Fonctionnement
automatique du frein destationnement désactivé
o s'allume en jaune.
Allumé Le fonctionnement automatique estdésactivé ou défectueux. En cas de
défaillance, o s'allume avec d'autres
témoins ou il est accompagné d'un message correspondant dans le
centre d'informations du conducteur.
Activer à nouveau le fonctionnement
automatique ou faire réparer la cause
par un atelier en cas de défaillance.
Fonctionnement automatique 3 123.
Antiblocage de sécurité
(ABS)
i s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐ nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 123.
Changement de rapport Lorsqu’il est recommandé de passer
au rapport de vitesse supérieure pour
permettre d'effectuer des économies
de carburant, Y est affiché avec le
chiffre d'un rapport supérieur.
Sur les véhicules équipés d'une boîte
automatique, le système n'est actif
qu'en mode manuel.
Mode manuel 3 119.
Assistance au maintien de trajectoire
L s’allume ou clignote en jaune.
Allumé en jaune Le système est désactivé ou une
défaillance a été détectée.
